温度传感器设计

温度传感器的设计与研究温度传感器的设计与研究引言：随着科技的飞速发展，温度传感器在日常生活以及工业领域扮演着越来越重要的角色。

温度传感器是一种用来测量环境温度的设备，其设计和研究对于准确监测和控制温度具有至关重要的意义。

本文将介绍温度传感器的基本原理、常见设计和研究方法，并探讨其在不同领域中的应用。

一、温度传感器的基本原理1.1 热敏电阻（RTD）传感器热敏电阻利用材料的电阻随温度的变化而变化的特性进行温度的测量。

常见的材料有铂、镍等，其电阻随温度的变化呈现出一定的线性规律。

通过测量电阻的变化，便能够得知环境温度。

1.2 热电偶传感器热电偶是利用两种不同金属的热电效应原理来测量温度的传感器。

原理是两种金属在不同温度下形成电势差，利用该电势差可以计算出温度差，从而测量温度。

热电偶具有较高的测量精度和较广的测量范围，而且具有抗干扰能力强等特点，在工业领域得到广泛应用。

1.3 半导体温度传感器半导体温度传感器是利用半导体材料的电阻、电压或电流随温度的变化而变化来测量温度的传感器。

由于半导体材料的导电性与温度呈线性关系，因此可以利用半导体温度传感器来进行温度的测量。

二、温度传感器的设计与研究方法2.1 传感元件的选择在温度传感器的设计与研究中，首先需要选择适合的传感元件。

根据实际应用需求和测量范围等因素，选择合适的传感元件，如热敏电阻、热电偶或半导体温度传感器。

2.2 电路设计温度传感器常常需要与电路进行配合使用，因此需要进行电路设计。

电路设计的目的是将传感元件的输出信号转化为可读取和处理的电压或电流信号。

根据传感元件的特性和具体要求，设计相应的放大、滤波和线性化电路等，以确保测量结果的准确性和稳定性。

2.3 系统校准在温度传感器的设计和研究中，系统校准是不可或缺的步骤。

校准的目的是消除传感器本身和测量系统的误差，提高测量的准确性和可靠性。

常见的校准方法包括通过比较标准温度传感器进行修正、使用温度标准设备进行校准和定期检验等。

FBG温度传感器——波长调制
1、基本原理
短周期光纤光栅又称为光纤布拉格光栅（FBG）是一种典型的波长调制型光纤传感器这种传感器能根据环境温度以及/或者应变的变化来改变其反射的光波的波长。

其结构如图所示
基于光纤光栅传感器的传感过程是通过外界参量对布拉格中心波长λB的调制来获取传感
信号，其数学表达式为错误！未找到引用源。

=2n eff A
错误！未找到引用源。

为Bragg波长，A为光栅周期，n为光纤模式的有效折射率。

引起光栅布拉格波长飘移的外界因素如温度、应力等会引起光栅周期A 和纤芯有效折射率的改变。

其中光纤布拉格光栅反射波长随应变和温度的变化可以近似地用方程
其中Δλ是反射波长的变化而λo 为初始的反射波长。

2、传感器结构设计
FBG温度传感器的基本构造如下图所示
光纤温度监测系统主要由光纤光栅传感器、传输信号用的光纤和光纤光栅解调器组成。

光纤光栅解调器用于对光纤光栅传感器的信号检测和数据处理，以获得测量结果，传输光纤用于传输光信号，光纤光栅传感器则主要用于反射随温度变化中心波长的窄带光，光纤光栅反射波长的移动与温度的变化成线性关系，通过解调器测量光纤光栅反射波长的移动,便可确定环境温度T。

由于光纤布拉格光栅周期和纤芯的有效折射率会同时受到应变和温度变化的影响。

当进行温度测量的时候，光纤布拉格光栅必须保持在完全不受应变影响的条件下。

即需要对光纤光栅传感部分进行封装，保证传感部分不受到外界应力的影响。

单片机温度传感器的设计单片机温度传感器设计是一种基于单片机的温度测量系统，通过传感器获取环境中的温度数据，并通过单片机进行数据处理和显示。

在设计过程中，需要考虑传感器的选择、电路的连接和编程算法。

下面将详细介绍单片机温度传感器设计的具体步骤和注意事项。

一、传感器选择选择合适的温度传感器是设计过程的第一步。

常见的温度传感器有热电偶、热电阻和温度传感器模块等。

在选择传感器时，需要考虑以下几个因素：1.测量范围：根据实际需求确定温度测量范围，选择合适的传感器。

2.精度要求：根据实际需求确定测量精度，传感器的精度通常以温度偏差或百分比表示。

3.接口类型：选择与单片机兼容的传感器接口类型，常见的有模拟输出、数字输出和串行接口等。

二、电路连接1.模拟输出传感器连接：将传感器的输出与单片机的模拟输入引脚相连，使用电阻分压器将传感器的输出电压范围转换为单片机可接受的电压范围。

2.数字输出传感器连接：将传感器的数字输出引脚与单片机的数字输入引脚相连。

3.串行接口传感器连接：通过串行通信协议将传感器连接到单片机的串行通信接口，如I2C或SPI。

三、程序设计根据选择的传感器类型和接口进行程序设计，主要包括以下几个方面的内容：1.初始化：初始化单片机的IO口和通信接口，设置传感器的工作模式和采样率。

2.数据采集：不断读取传感器的输出数据，可以在一段时间内进行多次采样，然后取平均值或做其他处理。

3.数据处理：对采集到的数据进行处理和校正，可以对传感器的非线性特性进行校正，以提高温度测量的准确度。

4.数据显示：通过单片机的数字显示模块或串口通信模块将测量得到的温度值进行显示或传输。

5.系统控制：可以根据测量到的温度值进行系统控制，如温度报警、温度控制等。

四、注意事项在设计单片机温度传感器时，需要注意以下几个事项：1.传感器的位置：将传感器的敏感部分放置在需要测量温度的位置，避免传感器受到外界干扰。

2.温度补偿：考虑传感器自身的温度特性，进行温度补偿以提高测量的准确度。

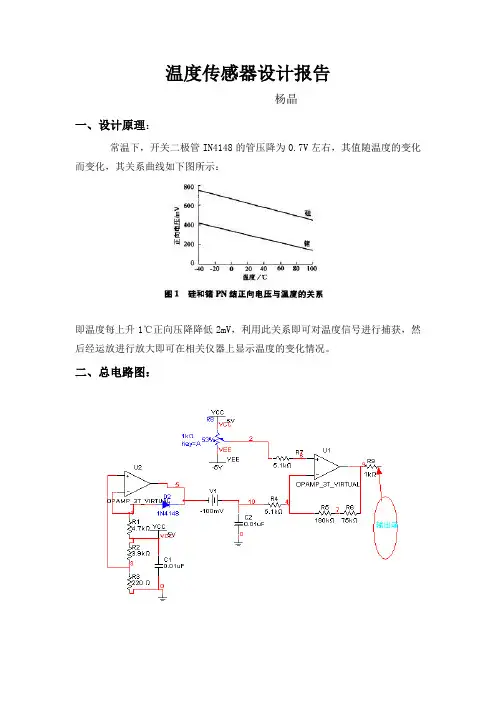

温度传感器设计报告杨晶一、设计原理：常温下，开关二极管IN4148的管压降为0.7V左右，其值随温度的变化而变化，其关系曲线如下图所示：即温度每上升1℃正向压降降低2mV，利用此关系即可对温度信号进行捕获，然后经运放进行放大即可在相关仪器上显示温度的变化情况。

二、总电路图：三、设计分析：总电路可分为两部分，前置部分与后面的放大大电路。

1、恒流源部分：经查资料得知，二极管的管压降与温度构成线性关系需其处于一个恒流状态下。

如图所示：通过R2与R3的分压，运放输入端可获得约0.3V的电压，根据虚短原理，R1两端获得4.7V的电压，然后根据虚断原理，可得流过二极管的电流约为1mA，其值恒定不变，因而达到恒流的目的。

另C1的作用是滤去前置电路中的交流成分，提高电路的稳定性。

2.放大部分：可变电阻用来调节输出电压的值，在设定的起始温度下（如0℃）调节可变电阻使运放两输入端电压相等，此时输出为零，对应于外接电压表的零刻度。

考虑到恒流源中运放输出电阻的影响，R4取值不宜过小，应设计要求，取放大倍数为50，即温度每升一度输出的值变化为0.1V，故在0～100℃输出电压对应的范围为0～10V。

V1为模拟电压源，模拟二极管的压降变化。

为增加电路的稳定性，加入C2滤波。

四、仿真结果及分析：仿真还只是理论上的结果，具体数据还应根据实际电路的结果进行修正。

五、小结：虽然只是一个小小的温度传感器的设计，但其中所牵涉到的知识却也不少，且有许多的事项需要注意，同时还需要联系实际，如电阻的选择，滤波的使用等，虽还没出成品，但我想，通过这几天的理论设计，应该已无大碍。

这次的设计让我的知识又巩固了不少，希望以后再多多练习。

理论设计告一段落，后续实际电路的制作还需完成，故此将设计报告奉上，请老师点评。

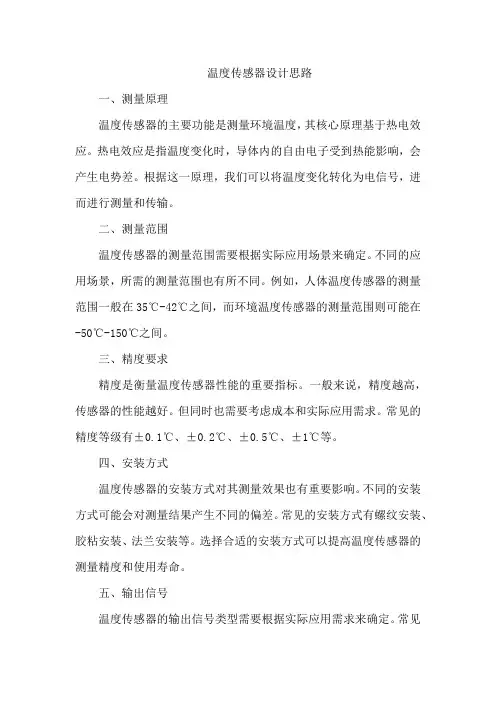

温度传感器设计思路一、测量原理温度传感器的主要功能是测量环境温度，其核心原理基于热电效应。

热电效应是指温度变化时，导体内的自由电子受到热能影响，会产生电势差。

根据这一原理，我们可以将温度变化转化为电信号，进而进行测量和传输。

二、测量范围温度传感器的测量范围需要根据实际应用场景来确定。

不同的应用场景，所需的测量范围也有所不同。

例如，人体温度传感器的测量范围一般在35℃-42℃之间，而环境温度传感器的测量范围则可能在-50℃-150℃之间。

三、精度要求精度是衡量温度传感器性能的重要指标。

一般来说，精度越高，传感器的性能越好。

但同时也需要考虑成本和实际应用需求。

常见的精度等级有±0.1℃、±0.2℃、±0.5℃、±1℃等。

四、安装方式温度传感器的安装方式对其测量效果也有重要影响。

不同的安装方式可能会对测量结果产生不同的偏差。

常见的安装方式有螺纹安装、胶粘安装、法兰安装等。

选择合适的安装方式可以提高温度传感器的测量精度和使用寿命。

五、输出信号温度传感器的输出信号类型需要根据实际应用需求来确定。

常见的输出信号类型有模拟输出和数字输出。

模拟输出一般指4-20mA或0-5V的电压信号，数字输出则包括RS485、CAN总线等通信协议。

选择合适的输出信号类型可以方便后续的数据处理和传输。

六、防护等级温度传感器的工作环境可能存在各种恶劣条件，如高温、低温、潮湿、腐蚀等。

因此，选择合适的防护等级对于保证传感器的稳定性和可靠性至关重要。

常见的防护等级有IP65、IP68等。

七、供电方式温度传感器需要供电才能正常工作。

根据实际应用场景，可以选择市电供电或电池供电。

市电供电一般采用24VDC或100-240VAC电源，电池供电则可以使用锂电池或镍氢电池等。

选择合适的供电方式可以保证传感器的正常工作和延长使用寿命。

八、数据传输方式温度传感器需要将测量结果传输到数据处理单元或上位机进行显示或分析。

温度传感器的设计与研究温度传感器的设计与研究一、引言温度传感器是一种广泛应用于工业自动化、电子设备、医疗诊断等领域的传感器，用于测量和监控温度变化。

温度传感器的稳定性和精确性对于许多应用至关重要。

本文将介绍温度传感器的设计与研究，并探讨温度传感器的原理、工作原理以及相关的技术挑战。

二、温度传感器的原理温度传感器通过测量物体的温度变化来获得温度信息。

常见的温度传感器原理有热敏电阻、热电偶、热电阻和红外传感器等。

1. 热敏电阻原理热敏电阻是一种在温度变化下电阻值也随之变化的电阻器件。

热敏电阻的电阻值与温度呈线性关系或非线性关系，根据电阻值的变化可以计算出温度值。

2. 热电偶原理热电偶是由两种不同金属材料组成的电偶，当两端有温差时，就会产生电势差。

根据温度变化引起的电势差大小，可以计算出温度值。

3. 热电阻原理热电阻是利用材料电阻随温度变化而不同的特性来测量温度的传感器。

常见的热电阻材料有铂、镍和铜等。

温度传感器中使用的热电阻一般基于铂的材料，如PT100。

4. 红外传感器原理红外传感器可以通过测量物体放射的红外辐射来得到温度信息。

它利用被测物体辐射出的红外能量与其温度成正比的特性，通过红外接收器接收到的红外辐射强度来计算温度。

三、温度传感器的工作原理不同类型的温度传感器工作原理略有不同。

1. 热敏电阻的工作原理是基于材料电阻随温度变化而变化的特性。

当环境温度变化时，电阻值也会随之变化。

通过测量电阻值的变化，可以获得温度信息。

2. 热电偶的工作原理基于热电效应，即两种不同金属材料受到温度差异刺激时会产生电势差。

热电偶感应的电势差与温度的关系是非线性的，需要使用特殊的转换器将电势差转换为可测量的温度值。

3. 热电阻的工作原理是根据材料的电阻值随温度变化的特性。

常用的铂热电阻PT100的电阻值在0℃下为100欧姆，随温度变化而线性增加。

4. 红外传感器的工作原理是通过测量物体发射的红外辐射来得到温度信息。

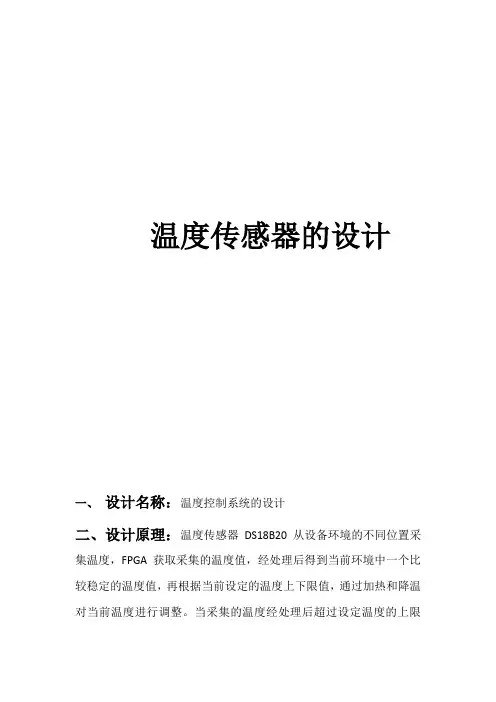

温度传感器的设计一、设计名称：温度控制系统的设计二、设计原理：温度传感器DS18B20 从设备环境的不同位置采集温度，FPGA获取采集的温度值，经处理后得到当前环境中一个比较稳定的温度值，再根据当前设定的温度上下限值，通过加热和降温对当前温度进行调整。

当采集的温度经处理后超过设定温度的上限时，FPGA通过三极管驱动继电器开启降温设备(压缩制冷器) ，当采集的温度经处理后低于设定温度的下时,FPGA通过三极管驱动继电器开启升温设备(加热器) 。

当由于环境温度变化太剧烈或由于加热或降温设备出现故障，或者温度传感头出现故障导致在一段时间内不能将环境温度调整到规定的温度限内的时候，FPGA通过三极管驱动扬声器发出警笛声。

工作原理图三、温度控制部分DS18B20是DALLAS公司生产的一线式数字温度传感器，它具有微型化、低功耗、高性能抗干扰能力、强易配处理器等优点，特别适合用于构成多点温度测控系统，可直接将温度转化成串行数字信号（按9位二进制数字）给CPU处理，且在同一总线上可以挂接多个传感器芯片，它具有三引脚TO-92小体积封装形式，温度测量范围－55～＋125℃，可编程为9～12位A/D转换精度，测温分辨率可达0.0625℃，被测温度用符号扩展的16位数字量方式串行输出，其工作电源既可在远端引入，业可采用寄生电源方式产生，多个DS18B20可以并联到三根或者两根线上，CPU只需一根端口线就能与多个DS18B20通信，占用微处理器的端口较少，可节省大量的引线和逻辑电路。

从而可以看出DS18B20可以非常方便的被用于远距离多点温度检测系统。

综上，在本系统中我采用温度芯片DS18B20测量温度。

该芯片的物理化学性很稳定，它能用做工业测温元件，且此元件线形较好。

在0—100摄氏度时，最大线形偏差小于1摄氏度。

该芯片直接向CPU 传输数字信号，便于CPU处理及控制。

图4-1温度芯片DS18B20DS18B20的主要特性（1）适应电压范围更宽，电压范围：3.0～5.5V，在寄生电源方式下可由数据线供电（2）独特的单线接口方式，DS18B20在与微处理器连接时仅需要一条口线即可实现微处理器与DS18B20的双向通讯（3）DS18B20支持多点组网功能，多个DS18B20可以并联在唯一的三线上，实现组网多点测温（4）DS18B20在使用中不需要任何外围元件，全部传感元件及转换电路集成在形如一只三极管的集成电路内（5）温范围－55℃～＋125℃，在-10～+85℃时精度为±0.5℃（6）可编程的分辨率为9～12位，对应的可分辨温度分别为0.5℃、0.25℃、0.125℃和0.0625℃，可实现高精度测温（7）在9位分辨率时最多在93.75ms内把温度转换为数字，12位分辨率时最多在750ms内把温度值转换为数字，速度更快（8）测量结果直接输出数字温度信号，以"一线总线"串行传送给CPU，同时可传送CRC校验码，具有极强的抗干扰纠错能力（9）负压特性：电源极性接反时，芯片不会因发热而烧毁，但不能正常工作。

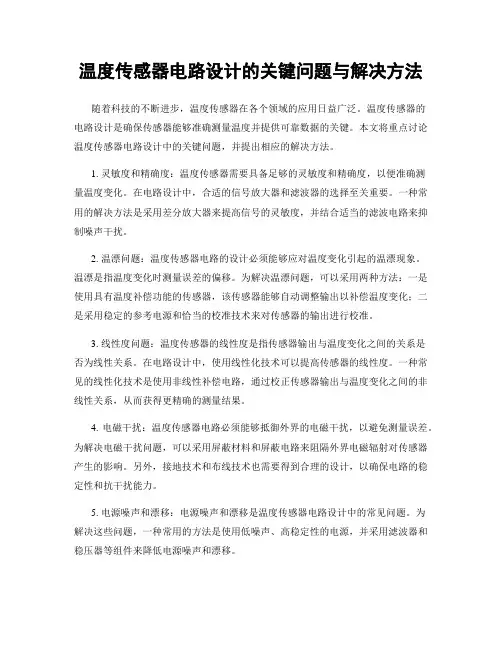

温度传感器电路设计的关键问题与解决方法随着科技的不断进步，温度传感器在各个领域的应用日益广泛。

温度传感器的电路设计是确保传感器能够准确测量温度并提供可靠数据的关键。

本文将重点讨论温度传感器电路设计中的关键问题，并提出相应的解决方法。

1. 灵敏度和精确度：温度传感器需要具备足够的灵敏度和精确度，以便准确测量温度变化。

在电路设计中，合适的信号放大器和滤波器的选择至关重要。

一种常用的解决方法是采用差分放大器来提高信号的灵敏度，并结合适当的滤波电路来抑制噪声干扰。

2. 温漂问题：温度传感器电路的设计必须能够应对温度变化引起的温漂现象。

温漂是指温度变化时测量误差的偏移。

为解决温漂问题，可以采用两种方法：一是使用具有温度补偿功能的传感器，该传感器能够自动调整输出以补偿温度变化；二是采用稳定的参考电源和恰当的校准技术来对传感器的输出进行校准。

3. 线性度问题：温度传感器的线性度是指传感器输出与温度变化之间的关系是否为线性关系。

在电路设计中，使用线性化技术可以提高传感器的线性度。

一种常见的线性化技术是使用非线性补偿电路，通过校正传感器输出与温度变化之间的非线性关系，从而获得更精确的测量结果。

4. 电磁干扰：温度传感器电路必须能够抵御外界的电磁干扰，以避免测量误差。

为解决电磁干扰问题，可以采用屏蔽材料和屏蔽电路来阻隔外界电磁辐射对传感器产生的影响。

另外，接地技术和布线技术也需要得到合理的设计，以确保电路的稳定性和抗干扰能力。

5. 电源噪声和漂移：电源噪声和漂移是温度传感器电路设计中的常见问题。

为解决这些问题，一种常用的方法是使用低噪声、高稳定性的电源，并采用滤波器和稳压器等组件来降低电源噪声和漂移。

6. 电路保护：温度传感器电路需要具备一定的保护措施，以防止过电压、过电流等情况对电路和传感器造成损害。

在设计中，可以添加过压保护器、过流保护器、短路保护器等保护电路，以提高系统的可靠性和稳定性。

综上所述，温度传感器电路设计的关键问题包括灵敏度与精确度、温漂、线性度、电磁干扰、电源噪声和漂移以及电路保护。

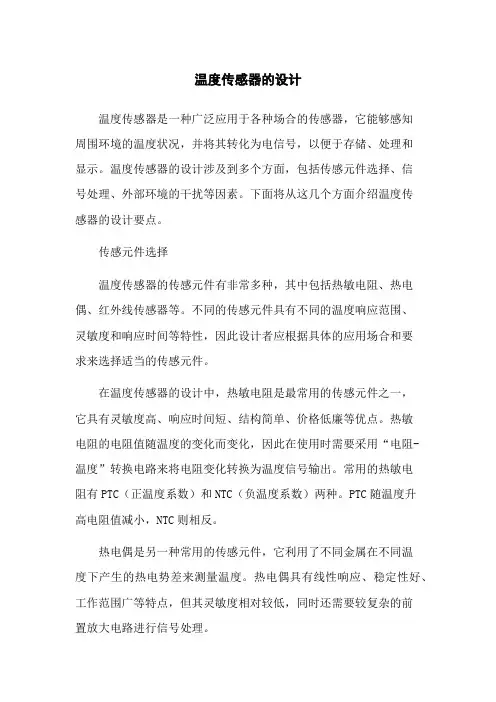

温度传感器的设计温度传感器是一种广泛应用于各种场合的传感器，它能够感知周围环境的温度状况，并将其转化为电信号，以便于存储、处理和显示。

温度传感器的设计涉及到多个方面，包括传感元件选择、信号处理、外部环境的干扰等因素。

下面将从这几个方面介绍温度传感器的设计要点。

传感元件选择温度传感器的传感元件有非常多种，其中包括热敏电阻、热电偶、红外线传感器等。

不同的传感元件具有不同的温度响应范围、灵敏度和响应时间等特性，因此设计者应根据具体的应用场合和要求来选择适当的传感元件。

在温度传感器的设计中，热敏电阻是最常用的传感元件之一，它具有灵敏度高、响应时间短、结构简单、价格低廉等优点。

热敏电阻的电阻值随温度的变化而变化，因此在使用时需要采用“电阻-温度”转换电路来将电阻变化转换为温度信号输出。

常用的热敏电阻有PTC（正温度系数）和NTC（负温度系数）两种。

PTC随温度升高电阻值减小，NTC则相反。

热电偶是另一种常用的传感元件，它利用了不同金属在不同温度下产生的热电势差来测量温度。

热电偶具有线性响应、稳定性好、工作范围广等特点，但其灵敏度相对较低，同时还需要较复杂的前置放大电路进行信号处理。

信号处理温度传感器的信号处理可以分为两个部分，即前置放大电路和数字信号处理电路。

前置放大电路主要用于放大传感器的微弱信号，以便于后续的信号处理。

前置放大电路应具有低噪声、高放大倍数、线性响应等特点，以提高传感器的测量精度和稳定性。

数字信号处理电路主要用于将信号进行数字化处理，以方便存储、处理和显示。

数字信号处理电路采用的适当的采样率和分辨率决定了传感器的测量精度和响应速度。

同时，数字信号处理电路还可以采用温度校准、滤波、数据处理等技术来提高传感器的测量精度和稳定性。

外部环境的干扰在温度传感器的使用过程中，外部环境的干扰也是一个常见的问题。

常见的外部干扰有温度梯度、电磁干扰、机械振动等。

对于温度梯度的影响，可以通过选用合适的外壳材料和隔热层来减少传感器的响应误差。

如何设计简单的温度传感器电路温度传感器是一种能够测量周围环境温度的装置，广泛应用于各种电子设备和工业控制系统中。

设计一个简单的温度传感器电路可以帮助我们更好地理解温度传感器的工作原理和使用方法。

本文将介绍如何设计一个简单的温度传感器电路，并提供一些实用的建议。

一、基本原理温度传感器电路的基本原理是根据物质的温度变化来测量电阻或电压的变化。

最常见的温度传感器是热敏电阻（Thermistor）和温度敏感电阻（RTD）。

热敏电阻的电阻值随温度变化而变化，通过测量电阻值的变化可以获得温度信息。

温度敏感电阻则是利用金属的电阻随温度变化而变化的特性。

二、材料清单在设计简单的温度传感器电路之前，我们需要先准备一些必要的材料。

以下是一个基本的材料清单：1. 温度传感器：可以选择热敏电阻或温度敏感电阻，根据具体需求选择合适的型号和规格。

2. 运算放大器：通过放大温度传感器输出信号，提高信号的灵敏度和稳定性。

常见的运算放大器有LM741、OPA741等。

3. 器件连接线：用于将温度传感器和运算放大器连接在一起。

4. 电源电池：为电路提供工作电源。

5. 面包板或PCB板：用于搭建电路。

三、电路设计1. 连接温度传感器和运算放大器首先，将温度传感器的正极接入运算放大器的非反馈输入端（+IN），负极接入运算放大器的反馈输入端（-IN）。

这样可以将温度传感器的输出电压转化为放大的差分电压信号。

2. 连接电源将电源的正极连接到运算放大器的电源引脚上，负极连接到地线。

3. 连接输出端将运算放大器的输出端连接到测量电路或显示器上。

四、实用建议1. 温度传感器的安装位置应选择在需要测量温度的区域，避免受到外界热源或冷源的影响。

2. 温度传感器电路应远离高电流、高频率干扰源，以减小测量误差。

3. 在选择运算放大器时，应考虑其工作电压范围、增益、带宽和温度稳定性等参数。

4. 温度传感器的测量范围应根据具体需求进行调整。

需要注意的是，温度传感器的测量范围不能超过其规格参数的范围。

单片机温度传感器设计报告一、设计目的本设计旨在利用单片机和温度传感器构建一个温度测量系统，实时监测周围环境的温度，并通过显示屏显示出来。

通过这个设计，可以使用户及时了解到室内环境的温度情况，为用户提供一个舒适的居住环境。

二、设计原理1.硬件部分温度传感器：采用数字温度传感器DS18B20，具有高精度、线性度高、抗干扰性好等优点，可以提高温度测量的准确性。

单片机：采用STC89C52单片机，具有丰富的外设资源和强大的计算能力，可以实现温度数据的采集、处理和显示功能。

电源：采用稳压电源，保证系统的稳定性和可靠性。

2.软件部分主程序：通过单片机的AD转换模块，将温度传感器的模拟信号转换为数字信号，然后进行温度计算和数据处理，最后将结果显示在液晶显示屏上。

温度转换算法：根据温度传感器的数据手册，利用公式将采集到的数字信号转换为实际温度值。

实时显示功能：通过控制单片机的定时器和中断，实现对温度数据的实时采集和显示。

三、设计步骤1.硬件连接将温度传感器的VCC接到单片机的5V电源引脚，GND接到单片机的地引脚，DQ接到单片机的P1口。

将液晶显示屏的VCC接到单片机的5V电源引脚，GND接到单片机的地引脚，RS、RW、E分别接到单片机的P2.0、P2.1、P2.2口，D0-D7接到单片机的P0口。

将单片机的P3口接到稳压电源的输出端，作为单片机的电源。

2.软件编程使用Keil C51软件进行编程，编写主程序和温度转换算法。

通过对单片机的中断和定时器的配置，实现对温度数据的实时采集和显示。

通过对液晶显示屏的控制，将温度数值显示在屏幕上。

同时，可以设置温度报警功能，当温度超过设定的范围时，通过蜂鸣器发出警告声。

四、实验结果经过上述设计和调试，实验结果显示良好。

温度传感器能够准确地采集到周围环境的温度值，并通过液晶显示屏实时显示出来。

当温度超过设定范围时，蜂鸣器发出警告声，提醒用户采取相应的措施。

整个系统工作稳定、准确性高、实用性强。

温度传感器设计说明书本文旨在设计一款温度传感器，能够精准测量环境温度并输出对应的信号。

设计思路：本款温度传感器采用热电偶原理进行测量，由于热电偶是一种基于热电效应的温度传感器，它通过测量不同温度下的两个不同金属导体之间的温差电势，来计算出温度的大小。

因此，本款温度传感器需要采用两个不同金属导体（常用的有铜-铁、铜-镍、铁-镍等）作为热电偶电极，对它们进行加热或冷却，然后测量它们之间的电势差即可计算出温度值。

组件介绍：1.热电偶电极：选用两个不同金属导体进行组合。

2.温度计：将热电偶电势转化为温度值。

3.放大器：对温度计输出信号进行放大和滤波处理，增加信噪比。

4.数据处理器：将处理好的信号输出给控制器，实现温度测量与控制功能。

设计流程：1.选择合适的热电偶电极材料，制作电极；2.将热电偶电极进行加热或冷却，测量电势差；3.将测量到的电势差转化为温度值；4.将温度值输出给放大器进行放大和滤波处理；5.输出处理好的信号给数据处理器，实现温度测量与控制。

设计要点：1.选用合适的金属导体作为热电偶电极，不同金属导体具有不同的热电系数，因此需要根据实际需求进行选材。

2.温度计的选择和特性设计直接影响测量的精度和稳定度，温度计的响应时间也需考虑到实际需求。

3.放大器的特性设计决定了测量信号的可靠性和测量范围，应选择合适的放大器进行配置。

4.数据处理器的设计决定了测量信号的精度和实时性，需要根据实际需求进行考虑。

设计结果：本款温度传感器能够精准测量环境温度，并输出对应的信号，可应用于工业控制、科研实验、生活电器等领域。

传感器具有高精度、稳定性好、响应时间短、可靠性高等特点，能满足各种温度测量需求。

温度传感器的设计一、设计方案1.1设计要求1）通过DS18B20能够显示坏镜温度2）通过设定的温度能够报警1.2方案比较方案一：用热敏电阻103结合单片机作温度控制系统。

热敏电阻103测温的精度为0.5℃,温度测量范围-200℃～260℃,可与单片机结合,构成测温电路,且性能温定,易测.方案二：用DS18B20结合单片机控制温度。

DS18B20是DALLAS公司生产的一线式数字温度传感器，具有3引脚TO －92小体积封装形式；温度测量范围为－55℃～＋125℃,可编程为9位～12位A/D转换精度，测温分辨率可达0.0625℃，被测温度用符号扩展的16位数字量方式串行输出；其工作电源既可在远端引入，也可采用寄生电源方式产生；多个DS18B20可以并联到3根或2根线上，CPU只需一根端口线就能与诸多DS18B20通信，占用微处理器的端口较少，可节省大量的引线和逻辑电路。

以上特点使DS18B20非常适用于远距离多点温度检测系统。

与方案一相比,方案二的测量范围大,而且价格便宜,而且更适应生活的温度测量要求.固选方案二比较适合.1.3主要技术参数1）DS18B20的封装是SIP32）独特的单线接口方式，DS18B20在与微处理器连接时仅需要一条口线即可实现微处理器与DS18B20的双向通讯。

3）测温范围－55℃～＋125℃，固有测温分辨率0.5℃。

4）支持多点组网功能，多个DS18B20可以并联在唯一的三线上，实现多点测温5）工作电源: 3~5V/DC6）在使用中不需要任何外围元件7）测量结果以9~12位数字量方式串行传送8）不锈钢保护管直径Φ6二、单元电路分析2.1下载模块2.2电源指示灯模块和报警模块2.3单片机及外围电路STC125410AD系列单片机是高速/低功耗/超强抗干扰的新一代8051单片机，指令代码完全兼容传统8051，但速度快8~12倍。

内部集成MAX810专用复位电路，4路PWM，8路高速10位A/D转换,针对电机控制,强干扰场合. STC12C5410AD具有在系统可编程功能，可以省去价格较高的专门编程器，开发环境的搭建非常容易。

温度传感器课程设计world一、教学目标本课程的教学目标是使学生掌握温度传感器的基本原理、种类、特点及应用。

通过本课程的学习，学生应能理解温度传感器的原理，掌握不同类型温度传感器的结构和工作特点，了解温度传感器的应用领域，并具备一定的实际操作能力。

1.理解温度传感器的基本原理。

2.掌握常见温度传感器的结构和工作特点。

3.了解温度传感器的应用领域。

4.能够分析并选择合适的温度传感器。

5.能够进行温度传感器的安装和调试。

6.能够利用温度传感器进行简单的温度控制。

情感态度价值观目标：1.培养学生对温度传感器的兴趣，提高学生学习的积极性。

2.培养学生团队合作精神，提高学生实际操作能力。

二、教学内容本课程的教学内容主要包括温度传感器的基本原理、种类、特点及应用。

具体内容包括：1.温度传感器的基本原理：温度传感器的定义、工作原理及分类。

2.温度传感器的种类：热电阻、热电偶、红外传感器等。

3.温度传感器的特点：准确性、稳定性、响应时间等。

4.温度传感器的应用：工业生产、家电、医疗等领域。

三、教学方法为了提高学生的学习兴趣和主动性，本课程将采用多种教学方法，包括讲授法、讨论法、案例分析法、实验法等。

1.讲授法：通过讲解温度传感器的基本原理、种类、特点及应用，使学生掌握相关知识。

2.讨论法：学生进行小组讨论，分享对温度传感器的理解和看法，提高学生的思考和表达能力。

3.案例分析法：分析实际应用中的温度传感器案例，使学生更好地理解温度传感器的应用。

4.实验法：安排实验室实践环节，让学生亲自动手进行温度传感器的安装和调试，提高学生的实际操作能力。

四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将选择和准备以下教学资源：1.教材：选用符合课程要求的教材，为学生提供系统、科学的学习材料。

2.参考书：提供相关领域的参考书籍，帮助学生深入理解温度传感器的相关知识。

3.多媒体资料：制作课件、视频等多媒体资料，以直观、生动的方式展示温度传感器的相关内容。

实验七温度传感器设计（热学设计性实验）传感器是一种检测装置，能感受到被测量的信息，并能将检测感受到的信息，按一定规律变换成为电信号或其他所需形式的信息输出，以满足信息的传输、处理、存储、显示、记录和控制等要求。

它是实现自动检测和自动控制的首要环节。

传感器一般由敏感元件、转换元件和基本转换电路三部分组成。

其中，敏感元件用于感知被测量，并输出与被测量成确定关系的某一物理量；转换元件将敏感元件的输出量转换成电路参量；转换电路将上述电路参量转换成电学量进行输出。

物理学中的温度用以表征物体的冷热程度。

而温度在具体的计量时，一般需要通过物体随温度变化的某些特性来间接测量。

温度传感器就是将温度信息转换成易于传递和处理的电信号的传感器。

在科技日新月异的今天，温度传感器的应用尤其广泛。

在工业方面，温度传感器可应用于各种对温度有要求的产业，如金属冶炼，用于控制加热熔炉的温度以及冷却金属；航天领域，用于检测顶流罩、航天服等的耐热及耐寒程度等。

在化学方面，关于对温度有严格要求的化学反应，需要高精度的温度传感器帮助控制反应过程中的特定温度。

在农业方面，温度传感器可以应用在温室培养的温度控制，对于农作物新品种开发及温室栽培起着重要作用。

在军事方面，可应用温度传感器对热源进行探测，起到侦查作用。

在医疗方面，温度传感器可用于体温探热器等探测体温的仪器。

【实验目的】1、了解Pt100铂电阻、Cu50铜电阻的温度特性及其测温原理。

2、学习运用不同的温度传感器设计测温电路。

【实验原理】热电阻传感器是利用导体的电阻随温度变化的特性，对温度和温度有关的参数进行检测的装置。

热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。

大多数热电阻在温度升高1℃时电阻值将增加0.4% ~ 0.6%。

热电阻大都由纯金属材料制成，目前应用最多的是铂和铜，此外，现在也逐渐采用镍、锰和铑等材料制造热电阻。

能够用于制作热电阻的金属材料必须具备以下特性：（1）电阻温度系数要尽可能大和稳定，电阻值与温度之间应具有良好的线性关系；（2）电阻率高，热容量小，反应速度快；（3）材料的复现性和工艺性好，价格低；（4）在测量范围内物理和化学性质稳定。
