中华人民共和国国家标准火灾自动报警系统设计规范Code for design of automatic fire alarm systemGB 50116-2013主编部门：中华人民共和国公安部批准部门：中华人民共和国住房和城乡建设部施行日期：2014年5月1日中华人民共和国住房和城乡建设部公告第149号住房城乡建设部关于发布国家标准《火灾自动报警系统设计规范》的公告现批准《火灾自动报警系统设计规范》为国家标准，编号为GB 50116-2013，自2014年5月1日起实施。
其中，第3．1．6、3．1．7、3．4．1、3．4．4、3．4．6、4．1．1、4．1．3、4．1．4、4．1．6、4．8．1、4．8．4、4．8．5、4．8．7、4．8．12、6．5．2、6．7．1、6．7．5、6．8．2、6．8．3、10．1．1、11．2．2、11．2．5、12．1．11、12．2．3条为强制性条文，必须严格执行。
原《火灾自动报警系统设计规范》GB 50116-98同时废止。
本规范由我部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国住房和城乡建设部2013年9月6日前言本规范是根据原建设部《关于印发<2006年工程建设标准规范制订、修订计划(第一批)>的通知》(建标[2006]77号)的要求，由公安部沈阳消防研究所会同有关单位对原国家标准《火灾自动报警系统设计规范》GB 50116-98进行全面修订的基础上编制而成。
本规范在修订过程中，修订组遵循国家有关法律、法规和技术标准，进行了广泛深入的调查研究，认真总结了火灾事故教训和我国火灾自动报警系统工程的实践经验，参考了国内外相关标准规范，吸取了先进的科研成果，广泛征求了设计、监理、施工、产品制造、消防监督等各有关单位的意见，最后经审查定稿。
本规范共分12章和7个附录。
主要内容包括：总则、术语、基本规定、消防联动控制设计、火灾探测器的选择、系统设备的设置、住宅建筑火灾自动报警系统、可燃气体探测报警系统、电气火灾监控系统、系统供电、布线、典型场所的火灾自动报警系统等。

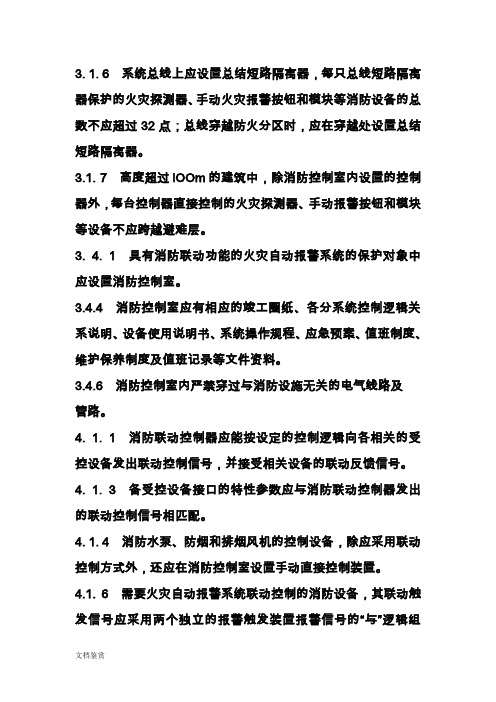

3. 1. 6 系统总线上应设置总结短路隔离器，每只总线短路隔离器保护的火灾探测器、手动火灾报警按钮和模块等消防设备的总数不应超过32点；总线穿越防火分区时，应在穿越处设置总结短路隔离器。
3.1. 7 高度超过lOOm的建筑中，除消防控制室内设置的控制器外，每台控制器直接控制的火灾探测器、手动报警按钮和模块等设备不应跨越避难层。
3. 4. 1 具有消防联动功能的火灾自动报警系统的保护对象中应设置消防控制室。
3.4.4 消防控制室应有相应的竣工圈纸、各分系统控制逻辑关系说明、设备使用说明书、系统操作规程、应急预案、值班制度、维护保养制度及值班记录等文件资料。
3.4.6 消防控制室内严禁穿过与消防设施无关的电气线路及管路。
4. 1. 1 消防联动控制器应能按设定的控制逻辑向各相关的受控设备发出联动控制信号，并接受相关设备的联动反馈信号。
4. 1. 3 备受控设备接口的特性参数应与消防联动控制器发出的联动控制信号相匹配。
4. 1. 4 消防水泵、防烟和排烟风机的控制设备，除应采用联动控制方式外，还应在消防控制室设置手动直接控制装置。
4.1. 6 需要火灾自动报警系统联动控制的消防设备，其联动触发信号应采用两个独立的报警触发装置报警信号的“与”逻辑组合。
4.8.1 火灾自动报警系统应设置火灾声光警报器，并应在确认火灾后启动建筑内的所有火灾声光警报器。
4.8.4 火灾声警报器设置带有语音提示功能时，应同时设置语音同步器。
4.8.5 同一建筑内设置多个火灾声警报器时，火灾自动报警系统应能同时启动和停止所有火灾声警报器工作。
4.8. 7 集中报警系统和控制中心报警系统应设置消防应急广播。
4. 8. 12 消防应急广播与普通广播或背景音乐广播合用时，应具有强制切入消防应急广播的功能。
6. 5. 2 每个报警区域内应均匀设置火灾警报器，其声压级不应小于60dB；在环境噪声大于60dB的场所，其声压级应高于背景曝声15 dB。
笔者对GB50116-2013《火灾自动报警系统设计规范》与GB50116-98《火灾自动报警系统设计规范》的区别做了整理，列出了新规范在以往的基础上新增的内容，以方便大家对GB50116-2013与GB50116-98之间做出清晰区分。
一、目录1、增加住宅建筑火灾自动报警系统、可燃气体探测报警系统、电气火灾监控系统相关设计规定。
2、增加道路隧道、油罐区、电缆隧道以及高度大于12米的空间场合火灾自动报警系统相关设计规定。
3、取消第3章系统呵护对象分级及火灾探测器设置部位。
4、将原第4章（报警区域和探测区域的划分）、第5章（系统设计）与第6章（消防控制室和消防联动控制）内容合并为新的第3章（系统设计）。
5、增加区域显示器、模块、图形显示装置、火灾报警传输设备或用户信息传输装置等设备设置规定。
二、术语不再引入区域报警系统、集中报警系统、控制中心报警系统的定义；增加火灾自动报警系统、联动控制信号、联动反馈信号、联动触发信号的定义。
三、基本规定①3.1一般规定1、增加火灾自动报警系统使用场合规定：3.1.1火灾自动报警系统可用于人员居住和经常有人滞留的场合、存放重要物资或燃烧后发生严重污染需要及时报警的场合。
2、增加系统中各类设备之间接口通讯协议的强制性规定：3.1.4系统中各类设备之间的接口和通讯协议的兼容性应满足国家有关尺度的要求。
3、增加火灾报警控制器地址总数、单回路设备总数、回路设备余量；模块总数、联动回路中设备总数、联动回路设备余量的详细规定。
4、增加隔离器设计相关规定。
5、规定超出100米的建筑中跨出亡层应设置独立的火灾报警控制器。
6、规定水泵控制柜、风机控制柜等消防电气控制装置不该采取变频启动方式。
7、规定地铁列车上设置的火灾自动报警系统，应能通过无线网络等方式将列车上发生火灾的部位信息传输给消防控制室。
②3.2系统形式的选择和设计要求1、系统形式的选择改为依照报警和联动要求进行选择，原规定中依照系统对象呵护等级进行选择（特级、一级、二级）。
1 总则1.0.1 为了合理设计火灾自动报警系统，防止和减少火灾危害，保护人身和财产安全，制定本规范。
1.0.2 本规范适用于工业与民用建筑内设置的火灾自动报警系统，不适用于生产和贮存火药、炸药、弹药、火工品等场所设置的火灾自动报警系统。
1.0.3 火灾自动报警系统的设计，必须遵循国家有关方针、政策，针对保护对象的特点，做到安全适用、技术先进、经济合理。
1.0.4 火灾自动报警系统的设计，除执行本规范外，尚应符合现行的有关强制性国家标准、规范的规定。
2 术语2.0.1 报警区域 Alarm Zone将火灾自动报警系统的警戒范围按防火分区或楼层划分的单元。
2.0.2 探测区域 Detection Zone将报警区域按探测火灾的部位划分的单元。
2.0.3 保护面积 Monitoring Area一只火灾探测器能有效探测的面积2.0.4 安装间距 Spacing两个相邻火灾探测器中心之间的水平距离。
2.0.5 保护半径 Monitoring Radius一只火灾探测器能有效探测的单向最大水平距离。
2.0.6 区域报警系统 Local Alarm System由区域火灾报警控制器和火灾探测器等组成，或由火灾报警控制器和火灾探测器等组成，功能简单的火灾自动报警系统。
2.0.7 集中报警系统 Remote Alarm System由集中火灾报警控制器、区域火灾报警控制器和火灾探测器等组成，或由火灾报警控制器、区域显示器和火灾探测器等组成，功能较复杂的火灾自动报警系统。
2.0.8 控制中心报警系统 Control Center Alarm System由消防控制室的消防控制设备、集中火灾报警控制器、区域火灾报警控制器和火灾探测器等组成，或由消防控制室的消防控制设备、火灾报警控制器、区域显示器和火灾探测器等组成，功能复杂的火灾自动报警系统。
3 系统保护对象分级及火灾探测器设置部位3.1 系统保护对象分级3.1.1 火灾自动报警系统的保护对象应根据其使用性质、火灾危险性、疏散和扑救难度等分为特级、一级和二级，并宜符合表 3.1.1 的规定。
火灾自动报警系统设计规范gb50116-GB-2013《火灾自动报警系统设计规范》与GB-98《火灾自动报警系统设计规范》的区别在于新增了一些内容。
下面对新规范的主要变化进行整理。
一、目录1、新增了住宅建筑火灾自动报警系统、可燃气体探测报警系统、电气火灾监控系统相关设计规定。
2、新增了道路隧道、油罐区、电缆隧道以及高度大于12米的空间场所火灾自动报警系统相关设计规定。
3、取消了第3章系统保护对象分级及火灾探测器设置部位。
4、将原第4章（报警区域和探测区域的划分）、第5章（系统设计）与第6章（消防控制室和消防联动控制）内容合并为新的第3章（系统设计）。
5、新增了区域显示器、模块、图形显示装置、火灾报警传输设备或用户信息传输装置等设备设置规定。
二、术语不再引入区域报警系统、集中报警系统、控制中心报警系统的定义；新增了火灾自动报警系统、联动控制信号、联动反馈信号、联动触发信号的定义。
三、基本规定①一般规定1、新增了火灾自动报警系统使用场所规定：火灾自动报警系统可用于人员居住和经常有人滞留的场所、存放重要物资或燃烧后产生严重污染需要及时报警的场所。
2、新增了系统中各类设备之间接口通讯协议的强制性规定：系统中各类设备之间的接口和通讯协议的兼容性应满足国家有关标准的要求。
3、新增了火灾报警控制器地址总数、单回路设备总数、回路设备余量；模块总数、联动回路中设备总数、联动回路设备余量的详细规定。
4、新增了隔离器设计相关规定。
5、规定超过100米的建筑中跨避难层应设置独立的火灾报警控制器。
6、规定水泵控制柜、风机控制柜等消防电气控制装置不应采用变频启动方式。
7、规定地铁列车上设置的火灾自动报警系统，应能通过无线网络等方式将列车上发生火灾的部位信息传输给消防控制室。
②系统形式的选择和设计要求1、改为按照报警和联动要求进行选择，原规定中按照系统对象保护等级进行选择（特级、一级、二级）。
2、新增了图形显示装置和区域显示器设置规定。
火灾自动报警系统设计规范GB50116-98.doc中华人民共和国国家标准：火灾自动报警系统设计规范GB -98是由XXX主编，XXX批准的标准。
该标准于1999年6月1日开始施行。
目录：1.总则2.术语3.系统保护对象分级及火灾探测器设置部位4.报警区域和探测区域的划分5.系统设计6.消防控制室消防联动控制7.火灾探测器的选择8.火灾探测器和手动火灾报警按钮的设置总则：该标准是为了规范火灾自动报警系统的设计，以提高火灾预警和报警的效率，减少火灾损失。
该标准适用于各类建筑物的火灾自动报警系统的设计。
术语：该标准定义了一系列与火灾自动报警系统相关的术语，以便于标准的理解和实施。
系统保护对象分级及火灾探测器设置部位：该标准将系统保护对象分为三级，分别是A、B、C级。
对于不同级别的保护对象，需要设置不同类型和数量的火灾探测器。
同时，该标准也规定了火灾探测器的设置部位，以保证火灾的早期探测和报警。
报警区域和探测区域的划分：该标准规定了报警区域和探测区域的划分方法，以便于对火灾的报警和定位。
同时，该标准也规定了探测区域的最大面积和报警区域的最大周长，以保证火灾的及时报警和处理。
系统设计：该标准对火灾自动报警系统的设计进行了详细的规定，包括系统的基本原理、组成部分、系统结构、信号传输、电源备份等内容。
同时，该标准还规定了系统的可靠性、稳定性、灵敏度等指标，以保证系统的正常运行和有效性。
消防控制室消防联动控制：该标准规定了消防控制室的位置、设备、功能和操作要求，以便于对火灾的监控和控制。
同时，该标准还规定了消防联动控制的方式和流程，以保证火灾的及时处理和控制。
火灾探测器的选择：该标准对火灾探测器的类型、灵敏度、响应时间、误报率等指标进行了规定，以便于选择适合的火灾探测器。
同时，该标准还规定了火灾探测器的安装要求和维护要求，以保证其正常运行和有效性。
火灾探测器和手动火灾报警按钮的设置：该标准规定了火灾探测器和手动火灾报警按钮的设置位置、数量和要求，以便于进行火灾探测和报警。
目录术语 (4)2.0.3 探测区域：将报警区域按探测火灾的部位划分的单元。
(4)2.0.4 保护面积：一只火灾探测器能有效探测的面积。
(4)2.0.5 安装间距：两只相邻火灾探测器中心之间的水平距离。
(4)2.0.6 保护半径：一只火灾探测器能有效探测的单向最大水平距离。
(4)2.0.9 联动触发信号：消防联动控制器接收的用于逻辑判断的信号。
(4)基本规定 (4)1.1 系统形式的选择和设计要求 (4)3.2.1 火灾自动报警系统形式的选择，应符合下列规定： (4)3.2.2 区域报警系统的设计，应符合下列规定： (4)3.2.3 集中报警系统的设计，应符合下列规定： (5)3.2.4 控制中心报警系统的设计，应符合下列规定： (5)1.2 报警区域和探测区域的划分 (5)3.3.1 报警区域的划分应符合下列规定： (5)3.3.2 探测区域的划分应符合下列规定： (5)3.3.3 下列场所应单独划分探测区域： (5)1.3 消防控制室 (5)4.1 一般规定 (6)4.2 自动喷水灭火系统的联动控制设计 (6)4.2.1 湿式系统和干式系统的联动控制设计，应符合下列规定： (6)4.2.2 预作用系统的联动控制设计，应符合下列规定： (7)4.2.3 雨淋系统的联动控制设计，应符合下列规定： (7)4.2.4 自动控制的水幕系统的联动控制设计，应符合下列规定： (7)4.3 消火栓系统的联动控制设计 (7)4.4 气体灭火系统、泡沫灭火系统的联动控制设计 (8)2 选择阀的动作信号。
(9)3 压力开关的动作信号。
(9)4.5 防烟排烟系统的联动控制设计 (9)4.6 防火门及防火卷帘系统的联动控制设计 (9)4.7 电梯的联动控制设计 (10)4.8 火灾警报和消防应急广播系统的联动控制设计 (10)4.9 消防应急照明和疏散指示系统的联动控制设计 (11)4.10 相关联动控制设计 (11)5.1 一般规定 (11)5.1.1 火灾探测器的选择应符合下列规定： (11)5.2 点型火灾探测器的选择 (12)1 相对湿度度经常大于95% 。

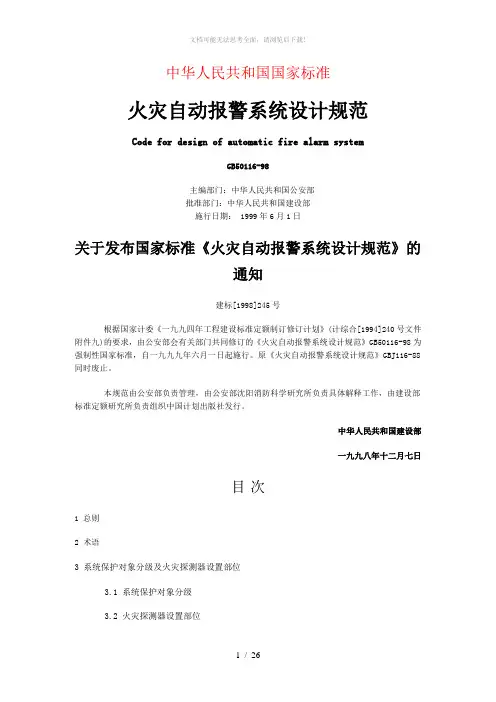

中华人民共和国国家标准火灾自动报警系统设计规范Code for design of automatic fire alarm systemGB50116-98主编部门：中华人民共和国公安部批准部门：中华人民共和国建设部施行日期： 1999年6月1日关于发布国家标准《火灾自动报警系统设计规范》的通知建标[1998]245号根据国家计委《一九九四年工程建设标准定额制订修订计划》(计综合[1994]240号文件附件九)的要求，由公安部会有关部门共同修订的《火灾自动报警系统设计规范》GB50116-98为强制性国家标准，自一九九九年六月一日起施行。
原《火灾自动报警系统设计规范》GBJ116-88同时废止。
本规范由公安部负责管理，由公安部沈阳消防科学研究所负责具体解释工作，由建设部标准定额研究所负责组织中国计划出版社发行。
中华人民共和国建设部一九九八年十二月七日目次1 总则2 术语3 系统保护对象分级及火灾探测器设置部位3.1 系统保护对象分级3.2 火灾探测器设置部位4 报警区域和探测区域的划分4.1 报警区域的划分4.2 探测区域的划分5 系统设计5.1 一般规定5.2 系统形式的选择和设计要求5.3 消防联动控制设计要求5.4 火灾应急广播5.5 火灾警报装置5.6 消防专用电话5.7 系统接地6 消防控制室和消防联动控制6.1 一般规定6.2 消防控制室6.3 消防控制设备的功能7 火灾探测器的选择7.1 一般规定7.2 点型火灾探测器的选择7.3 线型火灾探测器的选择8 火灾探测器和手动火灾报警按钮的设置8.1 点型火灾探测器的设置数量和布置8.2 线型火灾探测器的设置8.3 手动火灾报警按钮的设置9 系统供电10 布线10.1 一般规定10.2 屋内布线附录A 探测器安装间距的极限曲线附录B 不同高度的房间梁对探测器设置的影响附录C 按梁间区域面积确定一只探测器保护的梁间区域的个数附录D 火灾探测器的具体设置部位(建议性)D.1 特级保护对象D.2 一级保护对象D.3 二级保护对象附录E 本规范用词说明1 总则1.0.1 为了合理设计火灾自动报警系统，防止和减少火灾危害，保护人身和财产安全，制定本规范。
火灾自动报警系统设计规范GB 50116-2013目 次1 总则2 术语3 基本规定3 . 1 一般规定3 . 2 系统形式的选择和设计要求3 . 3 报警区域和探测区域的划分3 .4 消防控制室4 消防联动控制设计4 . 1 一般规定4 . 2 自动喷水灭火系统的联动控制设计4 . 3 消火栓系统的联动控制设计4 . 4 气体灭火系统、泡沫灭火系统的联动控制设计 4 .5 防烟排烟系统的联动控制设计4 . 6 防火门及防火卷帘系统的联动控制设计4 . 7 电梯的联动控制设计4 . 8 火灾警报和消防应急广播系统的联动控制设计 4 . 9 消防应急照明和疏散指示系统的联动控制设计4 . 10 相关联动控制设计5 火灾探测器的选择5 . 1 一般规定5 . 2 点型火灾探测器的选择5 . 3 线型火灾探测器的选择5 . 4 吸气式感烟火灾探测器的选择6 系统设备的设置6 . 1 火灾报警控制器和消防联动控制器的设置6 . 2 火灾探测器的设置6 . 3 手动火灾报警按钮的设置6 . 4 区域显示器的设置6 . 5 火灾警报器的设置6 . 6 消防应急广播的设置6 .7 消防专用电话的设置6 . 8 模块的设置6 . 9 消防控制室图形显示装置的设置6 . 10 火灾报警传输设备或用户信息传输装置的设置6 . 11 防火门监控器的设置7 住宅建筑火灾自动报警系统7 . 1 一般规定7 . 2 系统设计7 . 3 火灾探测器的设置7 . 4 家用火灾报警控制器的设置7 . 5 火灾声警报器的设置 7 . 6 应急广播的设置8 可燃气体探测报警系统8 . 1 一般规定8 . 2 可燃气体探测器的设置8 . 3 可燃气体报警控制器的设置9 电气火灾监控系统9 . 1 一般规定9 . 2 剩余电流式电气火灾监控探侧器的设置9 . 3 测温式电气火灾监控探测器的设置9 . 4 独立式电气火灾监控探测器的设置9 . 5 电气火灾监控器的设置10 系统供电10 . 1 一般规定10 . 2 系统接地11 布线11 . 1 一般规定'11 . 2 室内布线12 典型场所的火灾自动报警系统12 . 1 道路隧道12 . 2 油罐区12 . 3 电缆隧道12 . 4 高度大于 12m 的空间场所附录 A 火灾报警、建筑消防设施运行状态信息表 附录 B 消防安全管理信息表附录 C 点型感温火灾探测器分类附录 D 火灾探测器的具体设置部位附录 E 探测器安装间距的极限曲线附录 F 不同高度的房间梁对探测器设置的影响附录 G 按梁间区域面积确定一只探测器保护的梁间区域的个数1 总 则1 . 0 . 1 为了合理设计火灾自动报警系统，预防和减少火灾危害，保护人身和财产安全，制定本规范。
《火灾自动提醒系统设计规范》GB50116火灾自动提醒系统设计规范（GB50116）1. 引言本文档旨在规范火灾自动提醒系统的设计，确保系统的可靠性和安全性。
根据GB50116标准的要求，下面提供了一些设计规范和建议。
2. 设计要求- 火灾自动提醒系统应具备快速、准确地检测火灾的能力。
- 系统应能够及时向相关人员发送火灾警报以及提供适当的应急指示。
- 系统设计应考虑不同场所的特点和需求，如建筑物类型、人员密度等。
- 系统应具备可靠的电源供应和备用电源装置，以确保系统的连续运行。
- 系统应具备自动故障报警和检修功能，确保及时发现和解决问题。
3. 设计原则- 火灾自动提醒系统的设计应简单明了，避免使用复杂的技术和装置，以降低故障风险。
- 系统应具备一定程度的自动化和智能化，能够自动判断火灾情况并采取相应的措施。
- 系统应采用标准化的设计和组件，以便于安装、维护和扩展。
- 设计时应考虑系统的整体可靠性和可用性，确保系统在各种情况下都能正常工作。
4. 设计步骤- 确定系统的应用场所和需求，包括建筑物类型、面积、人员密度等。
- 根据需求确定系统的布局和拓扑结构，包括传感器、控制器和显示设备的位置和数量。
- 选择合适的传感器和控制器，确保其性能和可靠性满足要求。
- 设计适当的信号传输和处理机制，确保火灾信号能够快速、准确地传递和处理。
- 设计应急指示和报警装置，确保人员在火灾发生时能够迅速采取适当的行动。
- 进行系统的可靠性和安全性测试，确保系统符合设计要求，并对可能存在的问题进行修正。
5. 注意事项- 设计时应遵循相关的法律法规和标准，确保系统的合法性和符合性。
- 设计过程中应充分考虑系统的可维护性和可扩展性，以方便后续的维护和升级工作。
- 设计方案应经过专业人员的评审和验证，确保其科学性和可行性。
- 设计完成后，应编制详细的设计文件和技术规范，便于系统的建设和后期管理。
6. 结论本文档提供了火灾自动提醒系统设计的规范和建议，旨在确保系统的可靠性和安全性。
笔者对GB50116-2013《火灾自动报警系统设计规范》与GB50116-98《火灾自动报警系统设计规范》的区别做了整理，列出了新规范在以往的基础上新增的内容，以方便大家对GB50116-2013与GB50116-98之间做出清晰区分。
一、目录
1、增加住宅建筑火灾自动报警系统、可燃气体探测报警系统、电气火灾监控系统相关设计规定。
2、增加道路隧道、油罐区、电缆隧道以及高度大于12米的空间场所火灾自动报警系统相关设计规定。
3、取消第3章系统保护对象分级及火灾探测器设置部位。
4、将原第4章（报警区域和探测区域的划分）、第5章（系统设计）与第6章（消防控制室和消防联动控制）内容合并为新的第3章（系统设计）。
5、增加区域显示器、模块、图形显示装置、火灾报警传输设备或用户信息传输装置等设备设置规定。
二、术语
不再引入区域报警系统、集中报警系统、控制中心报警系统的定义；增加火灾自动报警系统、联动控制信号、联动反馈信号、联动触发信号的定义。
三、基本规定
①3.1一般规定
1、增加火灾自动报警系统使用场所规定：3.1.1火灾自动报警系统可用于人员居住和经常有人滞留的场所、存放重要物资或燃烧后产生严重污染需要及时报警的场所。
2、增加系统中各类设备之间接口通讯协议的强制性规定：3.1.4系统中各类设备之间的接口和通讯协议的兼容性应满足国家有关标准的要求。
3、增加火灾报警控制器地址总数、单回路设备总数、回路设备余量；模块总数、联动回路中设备总数、联动回路设备余量的详细规定。
4、增加隔离器设计相关规定。
5、规定超过100米的建筑中跨避难层应设置独立的火灾报警控制器。
6、规定水泵控制柜、风机控制柜等消防电气控制装置不应采用变频启动方式。
7、规定地铁列车上设置的火灾自动报警系统，应能通过无线网络等方式将列车上发生火灾的部位信息传输给消防控制室。
②3.2系统形式的选择和设计要求
1、系统形式的选择改为按照报警和联动要求进行选择，原规定中按照系统对象保护等级进行选择（特级、一级、二级）。
2、将图形显示装置和区域显示器设置规定添加至不同形式的火灾自动报警系统中。
③3.3报警区域和探测区域的划分
增加电缆隧道，甲、乙、丙类液体储罐区，列车的报警区域划分规定。
④3.4消防控制室
1、强制规定消防控制室的设置要求：3.4.1具有消防联动功能的火灾自动报警系统的保护对象中应设置消防控制室。
2、消防控制室的消防设备设置中增加了图形显示装置。
3、强制规定消防控制室应有相应的竣工图纸、各分系统控制逻辑关系说明、设备使用说明书、系统操作规程、应急预案、值班制度、维护保养制度及值班记录等文件资料。
4、规定消防控制室不应设置在电磁场干扰较强及其他影响消防控制室设备工作的设备用房附近。
5、规定消防控制防火阀、外线电话设置要求。
四、消防联动控制设计
①4.1一般规定
新增消防联动控制的电压、特性、延时、逻辑关系等规定：
4.1.1消防联动控制器应能按设定的控制逻辑向各相关的受控设备发出联动控制信号，并接受相关设备的联动反馈信号。
4.1.2消防联动控制器的电压控制输出应采用直流24V，其电源容量应满足受控消防设备同时启动且维持工作的控制容量要求。
4.1.3各受控设备接口的特性参数应与消防联动控制器发出的联动控制信号相匹配。
4.1.4消防水泵、防烟和排烟风机的控制设备，除应采用联动控制方式外，还应在消防控制室设置手动直接控制装置。
4.1.5启动电流较大的消防设备宜分时启动。
4.1.6需要火灾自动报警系统联动控制的消防设备，其联动触发信号应采用两个报警触发装置报警信号的“与”逻辑组合。
②4.2自动喷水灭火系统的联动控制设计
4.3消火栓系统的联动控制设计
4.4气体（泡沫）灭火系统的联动控制设计
4.5防烟排烟系统的联动控制设计
4.6防火门及防火卷帘系统的联动控制设计
4.7电梯的联动控制设计
细化各消防联动系统的控制要求的详细规定。
5.4火灾应急广播5.5火灾警报装置
③4.8火灾警报和消防应急广播系统的联动控制设计
细化火灾警报和消防应急广播系统的联动控制设计规定。
④4.9消防应急照明和疏散指示系统的联动控制设计
4.10相关联动控制设计
细化各消防联动系统的控制要求的详细规定。
五、系统统计
①5.1一般规定
增加一氧化碳火灾探测器、复合式火灾探测器设置相关规定。
7.2点型火灾探测器的选择
②5.2点型火灾探测器的选择
1、感烟火灾探测器选用场合中增加列车、车库等区域；取消有电气火灾危险的场所。
2、光电感烟火灾探测器选用场合中增加高海拔地区，取消可能产生黑烟的场合。
3、感温火灾探测器选用场合中增加“需要联动熄灭‘安全出口’标志灯的安全出口内侧”。
4、增加图像型探测器选用规定。
5、细化一氧化碳火灾探测器选用规定。
6、增加吸气式感烟火灾探测器选用规定。
7.3线型火灾探测器的选择
③5.3线型火灾探测器的选择
1、增加不宜选择线型光束感烟火灾探测器的场合规定。
2、增加线型光纤感温火灾探测器的选用规定。
④5.4吸气式感烟火灾探测器的选择
增加吸气式感烟火灾探测器的选用规定：
5.4.1下列场所宜选择吸气式感烟火灾探测器：
1、具有高速气流的场所；
2、点型感烟、感温火灾探测器不适宜的大空间、舞台上方、建筑高度超过12m或有特殊要求的场所；
3、低温场所；
4、需要进行隐蔽探测的场所；
5、需要进行火灾早期探测的重要场所；
6、人员不宜进入的场所。
5.4.2灰尘比较大的场所，不应选择没有过滤网和管路自清洗功能的管路采样式吸气感烟火灾探测器。
六、系统设备的设置
①6.1火灾报警控制器和消防联动控制器的设置
取消集中控制器和区域控制器之说。
6.2火灾探测器的设置
1、点型感温火灾探测器的设置中对不同类别的感温火灾探测器的设置作了详细的规定。
2、火灾探测器数量计算公式修正系数K的取值改为按照建筑所能容纳人员的数量来进行计算。
3、对一氧化碳、火焰探测器和图像探测器、线型光束感烟火灾探测器的设置作了详细的规定。
4、在感温探测器的设置部门未提及空气管差温火灾探测器的设置规定。
5、增加了光纤光栅、吸气式感烟火灾探测器的设置规定。
②6.4区域显示器的设置
新增区域显示器相关设置规定。
③6.5火灾警报器的设置
1、增加火灾光警报器的具体安装场合要求。
2、将火灾警报器的安装高度调整至2.2米以上。
④消防应急广播的设置
1、取消不同系统形式设计火灾应急广播系统的要求。
2、取消火灾应急广播与公共广播合用时的要求。
七、住宅建筑火灾自动报警系统
新增住宅火灾报警系统设计相关规定。
八、可燃气体探测报警系统
新增可燃气体报警系统设计相关规定。
九、电气火灾监控系统
新增电气火灾监控系统设计相关规定。
十、系统供电
10.1一般规定
1、新增消防应急电源的功率、供电时间的相关规定。
2、新增消防用电设备的设置要求。
10.2系统接地
对火灾自动报警系统的接地要求作了详细规定。
十一、布线
①11.1一般规定
1、铜芯绝缘导线或铜芯电缆电压等级要求的变动，增加了要求。
2、新规范增加1.
3、1.
4、1.5内容：
11.1.3火灾自动报警系统的供电线路和传输线路设置在室外时，应埋地敷设。
11.1.4火灾自动报警系统的供电线路和传输线路设置在地（水）下隧道或湿度大于90%的场所时，线路及接线处应做防水处理。
11.1.5采用无线通信方式的系统设计，应符合下列规定：
1无线通信模块的设置间距不应大于额定通信距离的75％；
2无线通信模块应设置在明显部位，且应有明显标识。
②11.2室内布线
1、对塑料管的要求表述变为B1级以上的钢性塑料管，增加可挠（金属）电气导管。
2、增加电线电缆的强制性要求。
3、对线路明敷要求的改变。
4、明确不同电压等级线缆的布线问题。
5、明确不同防火分区线缆的布线问题。
6、火灾探测器的传输线路负极线颜色由原来的单一蓝色增加了黑色。
7、取消接线端子箱内端子、传输网络系统接线相关规定。
十二、典型场所的火灾自动报警系统
增加道路隧道、油罐区、电缆隧道以及高度大于12米的空间场所火灾自动报警系统相关设计规定。
十三、附录
1、增加火灾报警、建筑消防设施运行状态信息表，消防安全管理信息表。
2、增加点型感温火灾探测器的分类标准。
3、新规范将“宜”和“可”进行区分介绍。
4、引用规范：国家标准《消防控制室通用技术要求》GB25506、国家标准《石油化工可燃气体和有毒气体检测报警设计规范》GB50493。
