第一节镜架结构

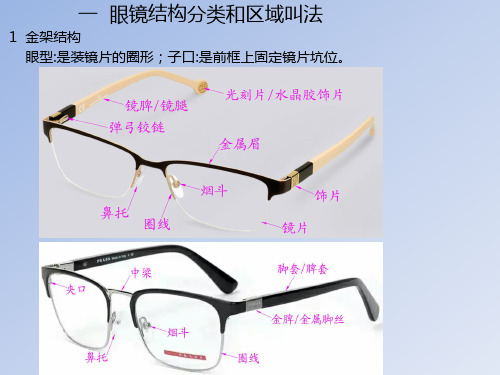

一.副镜架通常由镜圈、鼻托、桩头和镜脚等主要部分构成。
镜圈（镜框）：镜片的装配位置，用金属丝，尼龙丝及螺丝，凭借着沟槽或钻孔来固定镜片，它影响到镜片的切割和眼镜的外形。
鼻梁：连接左右镜圈或直接与镜片固定连接。鼻梁有直接置于鼻子上，也有通过托叶支撑于鼻子。
鼻托：包括托叶梗，托叶箱和托叶，托叶与鼻子直接接触，起着支撑和稳定镜架的作用。某些浇铸成型的塑料架可以没有托叶梗和托叶箱，托叶和镜圈相连。
桩头：镜圈和镜角的连接处，一般是弯形。
镜脚：钩架在耳朵上，可以活动的，与桩头相连，起着固定镜圈作用。
铰链：连接桩头和镜脚的一个关节。
锁紧块：旋紧螺丝，把镜圈开口两侧的锁紧块紧固，从而固定镜片的作用。
除了上述部件外，还有脚套、托叶螺丝、铰链螺丝、眉毛等。
第二节镜架材料
制造眼镜架的材料大致可分为金属材料、非金属材料和天然材料等三大类。
一)、金属材料
用于眼镜架的金属材料有铜合金、镍合金和贵金属三大类。要求具有一定的硬度、柔软性、弹性、耐磨性、耐腐蚀性、重量轻、有光泽和色泽好等等。因此，用来制作眼镜架的金属材料几乎都是合金或在金属表面加工处理后使用。
1、锌白铜，又称洋白或洋银。主要成分是铜，其中含铜64%、镍18%、锌18%，比重为8.8。其特点是有一定的耐腐蚀性和良好的弹性，且成本低，易加工。主要用于制作铰链、桩头和鼻梁支架等部件，低档眼镜架大多采用锌白铜材料。使用时经人体汗水腐蚀后生锈呈铜绿色。
2、黄铜，也称铜锌合金。含铜63%~65%、锌35%~37%，呈黄色。其优点是便于切削
加工，缺点是易变色。常用于低档眼镜架和鼻托芯子等。
3、铜镍锌锡合金，是含铜62%、镍23%、锌13%、锡2%所组成的合金。具有良好的弹性，经电镀处理后常用于眼镜架的鼻梁和镜腿等。
4、青铜，一般指铜锡合金，且含有少量的锌和磷。由于青铜中含有一定量的锡元素，故价格较高，其缺点是加工困难和对酸类抗腐蚀性较差，但具有良好的弹性、抗磁性、耐磨性，在大气、海水、蒸汽中抗人体腐蚀性优于铜和黄铜等优点，故适合作眼镜架的弹簧和镜圈材料。
5、蒙耐尔合金，属于镍铜合金的一种。比重为8.9，含镍63%~67%、铜28%~31%，少量的铁和锰等。其特征是不含铬，由于含镍量较高，具有很好的强度、弹性、耐腐蚀性和焊接牢固等优点，故常用来制造中档眼镜架。
6、高镍合金，又称镍合金。比重为8.67，含镍84%，铬12.5%、银5%、铜1%及其他元素等，为高级镍铬合金材料，与蒙耐尔合金相比更具弹性和耐腐蚀性。一些进口眼镜架及国产高档架多用这种材料。
7、不锈钢，为镍铬合金的一种。主要含铁占70%以上，铬18%、镍8%、其他元素占0.1%~0.3%。具有很好的弹性和耐腐蚀性，多用于镜腿材料，含有1%~1.5%铅元素的不锈钢材料多用于制作螺丝或包金架的基体材料。其缺点是强度大及焊接加工较困难。
8、钛，纯钛是一种银白色的金属。比重为4.5，重量轻为其最大的特点，且具有很高的强度，耐腐蚀性和良好的可塑性。多用于航天工业，被称为“太空金属”。八十年初被用于制作眼镜架，已逐渐解决了切削、抛光、焊接和电镀等加工难题，使钛材眼镜架基本普及。产品主要来源于日本。
钛材眼镜架一般表示符号为Ti-P或TiTAN，该标记表明除鼻梁支架、铰链和螺丝外，其他部分是由钛来制造的，Ti-C符号表示眼镜架的一部分由钛材制造。
9、金及其合金，纯金呈金黄色，比重为19.3，是最重的金属之一，在大气中不会被腐蚀氧化。金比银柔软，有很好的碾展性，故一般不用纯金做眼镜架材料，而采用金与银、铜等的合金。
其合金的含金量一般用“K”来表示。24K是100%的纯金，眼镜架材料多采用K18、K14和K12的合金，其纯金的含量分别为：K18：18/24×100=75% ；K14：14/24×100=58.3% ；K12：12/24×100=50% 依次类推。
10、白金，即金合金的一种。眼镜架材料多采用K14的白金，其组成为含纯金量58.3%、镍17%、锌8.5%和铜16%等。
11、铂及铂金族，纯铂和金、银一样柔软，一般与其他铂金元素组成合金来使用。铂金元素有：铂、钯、铱、锇、铑和钌等，以上元素统称铂金族。眼镜架常采用铂铱合金，其比重较大。铑和钯多用于金属眼镜架的电镀材料。
12、包金又称碾金、加金、滚金，是在基体金属外包一层K金，厚约
10~50μm。使其具有金的性质，以造价低廉为特点。因此，多用于高档镜架。包架金的基体材料一般使用白铜、黄铜、镍和金合金等，常用的包金架主要有
K18、K14、K12和K10等。
包金眼镜架的表示方法有两种。即金含量重量比在1/20以上时，用GF表示，在1/20以下时，用RGP表示。
例如：①1/10 12K GF：1/10表示含金量1/10×12/24=1/20；12K表示12K的合金；GF表示包金符号。②1/10 10K RGP：1/10表示含金量
1/10×10/24=1/24；10K表示10K的合金；RGP表示1/20以下时的包金符号。
13、铝合金
纯铝比较软，呈银白色，一般多为铝合金。铝合金质轻、抗腐蚀性好，有一定硬度，有良好的冷成形特性，表面可处理成薄而硬的氧化层，可染成各种颜色。目前钛架制镜架镜脚连接处的垫圈使用铝合金材料，也有整付眼镜用铝合金制造的，色彩比较丰富。
14、记忆金属
又称记忆钛金或NT合金，是混合和钛及镍经高温处理后合成。有比一般的钛合金轻和超弹性的优点。
二)、非金属材料
一般用来制造眼镜架的非金属材料主要采用合成树脂为原材料，分为热塑性和热固性树脂两大类。
1、硝酸纤维素
又称赛璐珞，属热塑性树脂。主要是由硝酸纤维素添加樟脑和软化剂等作原材料合制而成。由于易燃、收缩性较大等原因，目前已很少用来制造眼镜架，在非金属眼镜架中属低档产品。
