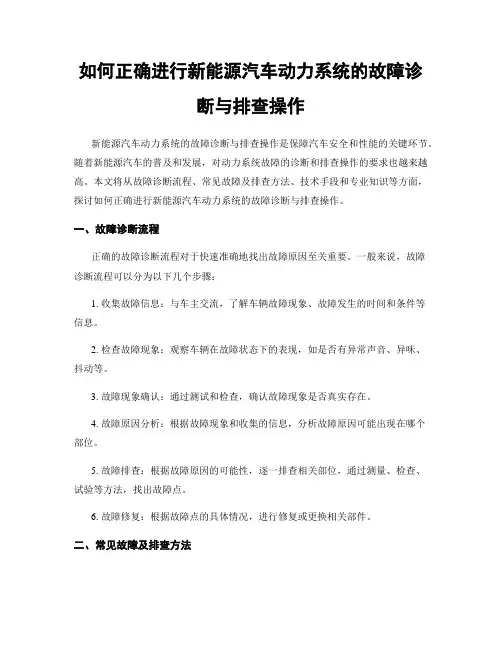

如何正确进行新能源汽车动力系统的故障诊断与排查操作新能源汽车动力系统的故障诊断与排查操作是保障汽车安全和性能的关键环节。
随着新能源汽车的普及和发展，对动力系统故障的诊断和排查操作的要求也越来越高。
本文将从故障诊断流程、常见故障及排查方法、技术手段和专业知识等方面，探讨如何正确进行新能源汽车动力系统的故障诊断与排查操作。
一、故障诊断流程正确的故障诊断流程对于快速准确地找出故障原因至关重要。
一般来说，故障诊断流程可以分为以下几个步骤：1. 收集故障信息：与车主交流，了解车辆故障现象、故障发生的时间和条件等信息。
2. 检查故障现象：观察车辆在故障状态下的表现，如是否有异常声音、异味、抖动等。
3. 故障现象确认：通过测试和检查，确认故障现象是否真实存在。
4. 故障原因分析：根据故障现象和收集的信息，分析故障原因可能出现在哪个部位。
5. 故障排查：根据故障原因的可能性，逐一排查相关部位，通过测量、检查、试验等方法，找出故障点。
6. 故障修复：根据故障点的具体情况，进行修复或更换相关部件。
二、常见故障及排查方法1. 电池故障：电池是新能源汽车的重要组成部分，常见故障包括电池容量下降、电池寿命减短等。
排查方法可以通过检查电池的电压、电流、温度等参数，以及使用专业设备进行电池检测。
2. 电机故障：电机是新能源汽车的动力来源，常见故障包括电机损坏、绕组短路等。
排查方法可以通过检查电机的转子、定子、绕组等部分，以及使用专业设备进行电机检测。
3. 控制系统故障：控制系统是新能源汽车动力系统的核心，常见故障包括传感器故障、控制器故障等。
排查方法可以通过检查传感器的信号、控制器的工作状态等，以及使用专业设备进行控制系统检测。
三、技术手段正确的技术手段对于故障诊断和排查操作的准确性和效率至关重要。
目前，随着科技的发展，涌现出了许多先进的技术手段，如故障诊断仪、故障代码扫描仪、红外热像仪等。
这些技术手段可以对车辆进行全面的检测和分析，帮助快速定位故障点，并提供相应的解决方案。
《新能源汽车维护与故障诊断》课程标准一、课程基本信息课程名称：新能源汽车维护与故障诊断学分：4课程代码：学时：64先修课程：新能源汽车概论、汽车电气设备构造与维修后续课程：适用专业：新能源汽车技术编制人：XXX审核人：制订时间：XXXX年XX月二、课程性质《新能源汽车维护与故障诊断》是新能源汽车技术专业的核心课程之一。
本课程以新能源汽车维护与故障诊断的内容和实际工作任务为主线，深入分析了新能源汽车维护、新能源汽车故障诊断技术基础、纯电动汽车故障诊断与排除、混合动力汽车故障诊断与排除以及其他类型新能源汽车故障诊断与排除等内容。
本课程主要采取学生为主，教师为辅的教学模式，通过案例分析，小组讨论、任务驱动等方式，利用多媒体、实训车辆等，使课程内容丰富化，动态化。
规范合理的维护能够有效减少车辆故障发生的概率，延长车辆使用寿命；正确专业的诊断策略及方法能够准确快速的发现故障原因，从而快速排除故障。
因而，掌握规范合理的维护、正确专业的诊断策略及方法才能有效延长车辆使用寿命，快速确定故障原因进而排除故障。
通过学习本课程，学生将了解新能源汽车使用与检查及常规维护、新能源汽车故障诊断与排除的策略和方法等。
三、课程设计（一）课程目标设计1.知识目标（1）培养学生安全生产及规范操作意识；（2）培养学生故障诊断策略、诊断流程制定以及诊断思路的建立；（3）培养学生良好的职业道德。
2．社会能力目标（1）培养学生的沟通能力及团队协作精神；（2）培养学生分析问题、解决问题的能力；（3）培养学生勇于创新、敬业乐业的工作作风；（4）培养学生的统筹思考问题的能力。
3．专业能力目标（1）能掌握新能源汽车新车使用要求；（2）能掌握新能源汽车主要故障灯含义及处理方法；（3）能掌握新能源汽车日常检查与维护注意事项；（4）能掌握新能源汽车故障诊断的基本策略；（5）能掌握新能源汽车故障诊断的基本方法与流程。
（二）课程教学活动设计1.课程内容设计（一般指一级项目编号及名称、内容）四、教学内容与学时分配（一）根据职业岗位的要求，将本课程的教学内容分解为5个项目。
新能源汽车故障分析及检修技巧随着新能源汽车的快速发展，自然也会遇到一些故障问题，汽车维修人员需要具备一定的分析和检修技巧。
接下来，我们将从故障分析和检修两方面进行探讨。
一、故障分析1.电池故障电池故障是新能源汽车最常见的问题之一。
在购买新能源汽车时，需要注意电池相关信息，例如电池容量、电池材质、充电次数等。
如果电池出现故障，需要注意以下几点：（1）检查充电器和充电线路是否正常，如果不正常需要更换或修复；（2）检查电池充电是否充足，如果充电不充足需要耐心充电；（3）检查车辆是否经过严格的保养，如果保养不良会影响电池寿命。
电机故障也是新能源汽车常见的问题之一。
如果发生电机故障，需要注意以下几点：（1）检查电机控制器是否发生故障，如果发生故障需要替换控制器；（2）检查电机是否受潮或者磨损严重，如果电机损坏需要更换电机；（3）检查电机是否过热，如果过热需要立即停车等待冷却。
3.底盘故障底盘故障包括悬挂系统、制动系统、转向系统等，在使用新能源汽车时需要注意以下几点：（1）检查悬挂系统是否松动或损坏，如果发现问题需要及时进行维护；（2）检查制动系统是否正常，如果制动不灵，需要检查刹车片和刹车盘是否磨损严重，如发现问题需要及时更换；（3）检查转向系统是否顺畅，如果转向困难或者方向盘死角，需要进行检修。
二、检修技巧1.电池检修技巧（1）首先需要检查电池的状态：充电状态、电压，如果电池电压低于正常值，需要耐心充电；（2）检查电池充电和放电的性能；（3）检查充电和放电的过程中是否出现电流大、发热等异常情况。
（2）检查导线是否贴紧，连接是否良好；（3）检查电机的绕组是否正常，转子和定子间隙是否正常。
（1）需要将对应部位打开，观察悬挂系统、制动系统、转向系统等是否正常，如果不正常需要及时进行更换或修复；（2）需要检查底盘各部位的润滑是否充足，如果不充足需要进行加油或更换润滑油。
总之，在检修新能源汽车时，需要先进行故障分析，然后针对具体故障进行检修。

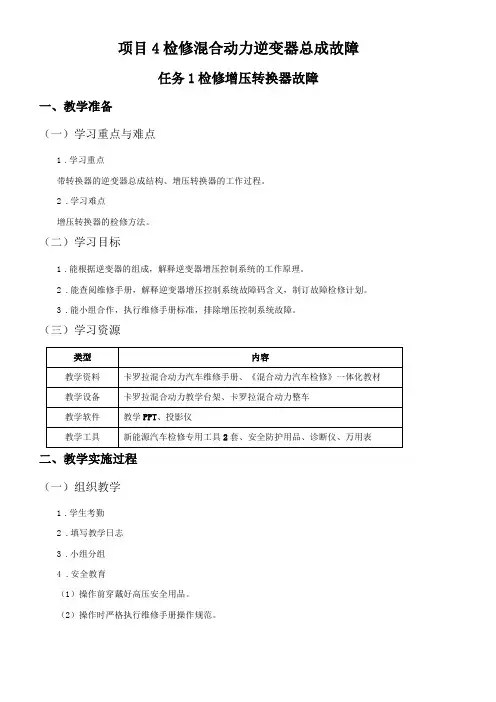

项目4检修混合动力逆变器总成故障任务1检修增压转换器故障一、教学准备（一）学习重点与难点1.学习重点带转换器的逆变器总成结构、增压转换器的工作过程。
2.学习难点增压转换器的检修方法。
（二）学习目标1.能根据逆变器的组成，解释逆变器增压控制系统的工作原理。
2.能查阅维修手册，解释逆变器增压控制系统故障码含义，制订故障检修计划。
3.能小组合作，执行维修手册标准，排除增压控制系统故障。
（三）学习资源二、教学实施过程（一）组织教学1.学生考勤2.填写教学日志3.小组分组4.安全教育（1）操作前穿戴好高压安全用品。
（2）操作时严格执行维修手册操作规范。
（3）操作中发现问题及时反馈，严禁私自解决。
（4）小组分工合作，遵守实习纪律。
（二）布置任务排除增压转换器故障。
（三）信息获取学生活动：小组收集学习资料。
1.逆变器的控制2.带转换器的逆变器总成的组成3.增压转换器控制系统（1）IGBT的结构及工作原理。
（2）电感充放电。
（3）增压控制。
教师活动：1.教师巡回指导学生查阅资料。
2.教师检查学生完成学习工作页的情况并答疑。
（四）制订计划学生活动：小组制订增压转换器检修方案，并派代表展示方案。
教师活动：巡回指导，记录各组员参与度，分工合作等，并计入过程考核表。
（五）任务实施学生活动：小组使用诊断仪读取增压转换器数据流，记录数据，判断故障点。
教师活动：教师做好过程考核。
（六）成果展示评价学生活动：1.各组派代表汇报任务完成情况，遇到问题与解决方法。
2.小组间相互总结实施方案时的注意事项。
3.小组认真记录老师点评。
4.小组组长填写好评价表。
教师活动：1.教师点评各组的团队合作、表达能力、安全操作等。
2.填写过程考核表。
（七）结束任务组织学生按照“6S”的标准对教学现场进行归位。
任务2检修DC-DC转换器故障一、教学准备（一）学习重点与难点1.教学重点DC-DC转换器的作用及工作原理。
2.教学难点DC-DC转换器的检修方法。

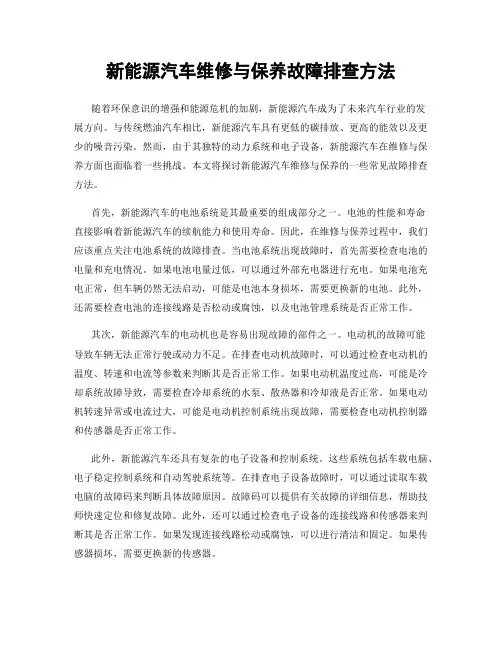

新能源汽车维修与保养故障排查方法随着环保意识的增强和能源危机的加剧，新能源汽车成为了未来汽车行业的发展方向。
与传统燃油汽车相比，新能源汽车具有更低的碳排放、更高的能效以及更少的噪音污染。
然而，由于其独特的动力系统和电子设备，新能源汽车在维修与保养方面也面临着一些挑战。
本文将探讨新能源汽车维修与保养的一些常见故障排查方法。
首先，新能源汽车的电池系统是其最重要的组成部分之一。
电池的性能和寿命直接影响着新能源汽车的续航能力和使用寿命。
因此，在维修与保养过程中，我们应该重点关注电池系统的故障排查。
当电池系统出现故障时，首先需要检查电池的电量和充电情况。
如果电池电量过低，可以通过外部充电器进行充电。
如果电池充电正常，但车辆仍然无法启动，可能是电池本身损坏，需要更换新的电池。
此外，还需要检查电池的连接线路是否松动或腐蚀，以及电池管理系统是否正常工作。
其次，新能源汽车的电动机也是容易出现故障的部件之一。
电动机的故障可能导致车辆无法正常行驶或动力不足。
在排查电动机故障时，可以通过检查电动机的温度、转速和电流等参数来判断其是否正常工作。
如果电动机温度过高，可能是冷却系统故障导致，需要检查冷却系统的水泵、散热器和冷却液是否正常。
如果电动机转速异常或电流过大，可能是电动机控制系统出现故障，需要检查电动机控制器和传感器是否正常工作。
此外，新能源汽车还具有复杂的电子设备和控制系统。
这些系统包括车载电脑、电子稳定控制系统和自动驾驶系统等。
在排查电子设备故障时，可以通过读取车载电脑的故障码来判断具体故障原因。
故障码可以提供有关故障的详细信息，帮助技师快速定位和修复故障。
此外，还可以通过检查电子设备的连接线路和传感器来判断其是否正常工作。
如果发现连接线路松动或腐蚀，可以进行清洁和固定。
如果传感器损坏，需要更换新的传感器。
最后，新能源汽车的高压电路是需要特别注意的部分。
高压电路的故障可能导致严重的安全问题。
在维修与保养过程中，技师需要遵循严格的安全操作规程，确保自身安全。
可编辑修改精选全文完整版新能源汽车常见故障诊断及其维修技术新能源汽车是指汽车采用非常规的车用燃料作为动力，并综合车辆的动力控制和驱动方面的先进技术形成的新结构汽车，例如：纯电动汽车、混合动力汽车、燃料电池电动汽车、氢发动机汽车等。
新能源汽车的动力驱动系统与传统汽车的动力驱动系统有着本质的区别，其具有非常高的使用价值与环保价值，可以最大程度的降低能源的损耗。
新能源汽车的故障诊断与维修技术的提升可以最大程度的提升汽车的使用寿命，对于新能源汽车的发展来说有着非常重要的现实意义。
1 新能源汽车的常见故障1.1 电池故障目前，新能源汽车最为常见的就是天然气驱动汽车与电能驱动汽车这两种，而电能驱动汽车则是更为环保、更为节能的一种驱动车型，且价格较传统汽车相比更为低廉，由此深受广大民众的青睐。
电能驱动汽车时的驱动系统是依靠电池组提供的电能提供动力的，电池组是由一个个的锂电池经过一定的排列组合加工而来的，新能源汽车的内部的锂电池每一个的损耗程度各不相同，尤其是在释放动能的过程中，其寿命与效力将会受到极大程度的影响，不仅会导致新能源供应不足，还会造成汽车的动力系统出现问题，进而影响汽车的整行行驶。
1.2 电机故障电动机驱动系统发生的故障属于电机故障，如果说电池组时为新能源汽车提供电能的，那么电动机驱动系统就是将电池组中的电能转化为动能的核心装置，当然，电动机驱动系统不仅仅是将电能转化为动能，更重要的是使汽车内部的各个系统相互配合相互作用达到安全驾驶的目标，一旦这个装置发生故障，新能源汽车就无法驾驶。
因此，新能源汽车的电机一旦发生故障，首先就需要对电气驱动装置进行检查，同时对汽车内部的各项系统进行逐一排查，确定故障部位在电磁系统、电路系统、机械系统中的哪一个部位，进而进行相应的维修，确保新能源汽车能够安全稳定的运行。
2 常见故障的诊断与维修技术2.1 电池故障诊断与维修（1）电池组是新能源汽车中的重要组件，为了确保电池能够安全稳定的运行，需定时定期对电池组进行检修。
新能源汽车故障诊断与排除课程总结随着环保意识的提高和能源危机的日益严重，新能源汽车逐渐成为了汽车行业的热门话题。
新能源汽车不仅环保节能，而且可靠性高，使用寿命长等优点也受到了越来越多人的青睐。
然而，新能源汽车和传统汽车一样，也会存在各种故障问题。
为了解决这些问题，我们需要学习新能源汽车故障诊断与排除课程。
一、新能源汽车故障原因及分类新能源汽车故障原因主要有电路问题、机械问题、电池问题、电机问题等。
其中电路问题最为常见，包括线路接触不良、线路短路、线路断路、线路过载等。
机械问题则包括变速器故障、制动系统故障、轮胎问题等。
电池问题主要表现在电池寿命过短、电池老化、电池内部短路等。
电机问题则主要表现在电机绕组烧毁、电机控制器故障等。
二、新能源汽车故障诊断流程新能源汽车故障诊断流程一般分为以下几个步骤：1.了解车辆故障情况。
首先需要了解车辆出现的故障现象、故障发生时间、故障发生地点等信息，以便更好地判断故障原因。
2.检查车辆电子系统。
对车辆电子系统进行全面检查，包括对车辆电池、电机、电控器等进行检查，并使用专业检测设备对车辆进行诊断。
3.检查车辆机械系统。
对车辆机械系统进行全面检查，包括对车辆变速器、制动系统、轮胎等进行检查。
4.诊断故障原因。
根据检查结果，判断故障原因，并对故障进行分类，分别对电路问题、机械问题、电池问题、电机问题等进行诊断。
5.排除故障。
对故障进行排除，修复车辆，并进行测试，确保故障已经得到彻底解决。
三、新能源汽车故障排除技巧在进行新能源汽车故障排除时，需要掌握以下几个技巧：1.使用专业设备。
新能源汽车的电子系统比较复杂，需要使用专业的检测设备进行诊断。
对于没有专业设备的用户，建议到专业维修店进行维修。
2.了解车辆故障情况。
在进行故障排除时，首先需要了解车辆出现的故障现象、故障发生时间、故障发生地点等信息，以便更好地判断故障原因。
3.准确判断故障原因。
在进行故障判断时，需要结合车辆实际情况，分析出故障原因，并对故障进行分类。
