《二极管的识别与检测》实训报告

二极管测量实验报告引言本实验旨在通过测量二极管的电流-电压特性曲线，了解二极管的基本特性以及其在电子电路中的应用。

二极管是一种半导体器件，具有只允许电流在一个方向上通过的特性，常用于整流、稳压、放大等电路中。

实验器材本次实验所使用的器材如下： - 二极管（包括多个不同型号的二极管） - 直流电源 - 万用表 - 电阻箱 - 连接线 - 示波器实验步骤1. 搭建测量电路首先，将直流电源的正极连接到二极管的正极，负极连接到二极管的负极。

此时，电流只能从正极流向负极，而不能反向流动。

接下来，将万用表的电流测量端接到二极管的正极，电压测量端接到二极管的负极。

最后，将示波器的输入端与二极管的正负极相连。

2. 测量正向电流-电压特性曲线逐步增大直流电源的电压，同时记录下二极管两端的电流和电压值。

从零开始，每隔一定电压增量（如0.1V）记录一次。

3. 测量反向击穿电压将直流电源的正负极与二极管的负正极连接，使得电流反向通过二极管。

逐渐增加直流电源的电压，当二极管发生击穿时，记录下击穿时的电压值。

4. 数据处理和分析根据记录的数据，绘制二极管的正向电流-电压特性曲线。

根据曲线的特点，可以得到二极管的正向电压降和正向电阻等参数。

通过比较不同型号的二极管的特性曲线，可以了解其具体参数的差异。

结果与讨论根据实验测得的数据，我们绘制了二极管的正向电流-电压特性曲线（见图1）。

通过曲线可以看出，二极管在正向电压较小时，电流增长较为缓慢，但当电压超过某一阈值后，电流急剧增大。

这是因为二极管的正向电阻很小，使得电流通过时受阻较小。

在反向击穿电压方面，实验结果显示，不同型号的二极管具有不同的击穿电压。

这是由于不同型号的二极管具有不同的结构和材料等特性。

结论通过本次实验，我们对二极管的基本特性有了更深入的了解。

根据实验结果，我们得出以下结论： - 二极管具有只允许电流在一个方向上通过的特性； - 二极管的正向电流-电压特性曲线呈非线性关系； - 不同型号的二极管具有不同的正向电压降和击穿电压。

实验二二极管和三极管的识别与检测实验报告第一篇：实验二二极管和三极管的识别与检测实验报告实验二二极管和三极管的识别与检测一、实验目的1.熟悉晶体二极管、三极管的外形及引脚识别方法。

2.熟悉半导体二极管和三极管的类别、型号及主要性能参数。

3.掌握用万用表判别二极管和三极管的极性及其性能的好坏。

二、实验仪器1.万用表2.不同规格、类型的半导体二极管和三极管若干。

三、实验步骤及内容 1.利用万用表测试晶体二极管（1）鉴别正负极性万用表及其欧姆档的内部等效电路如图所示。

图中E为表内电源，r为等效内阻，I为被测回路中的实际电流。

由图可见，黑表笔接表内电源的正端，红表笔接表内电源的负端。

将万用表欧姆档的量程拨到R⨯100或R⨯1K档，并将两表笔分别接到二极管的两端如图所示，即红表笔接二极管的负极，而黑表笔接二极管的正极，则二极管处于正向偏置状态，因而呈现出低电阻，此时万用表指示的电阻通常小于几千欧。

反之，若将红表笔接二极管的正极，而黑表笔接二极管的负极，则二极管被反向偏置，此时万用表指示的电阻值将达几百千欧。

-+E红-+红-+r黑黑电阻小电阻大（2）测试性能将万用表的黑表笔接二极管正极，红表笔接二极管负极，可测得二极管的正向电阻，此电阻值一般在几千欧以下为好。

通常要求二极管的正向电阻愈小愈好。

将红表笔接二极管正极，黑表笔接二极管负极，可测出反向电阻。

一般要求二极管的反向电阻应大于二百千欧以上。

若反向电阻太小，则二极管失去单向导电作用。

如果正、反向电阻都为无穷大，表明管子已断路；反之，二者都为零，表明管子短路。

2.利用万用表测试小功率晶体三极管红黑-+（1）判定基极和管子类型由于基极与发射极、基极与集电极之间，分别是两个PN结，而PN结的反向电阻值很大，正向电阻值很小，因此，可用万用表的R⨯100或R⨯1K档进行测试。

先将黑表笔接晶体管的某一极，然后将红表笔先后接其余两个极，若两次测得的电阻都很小，则黑表笔接的为NPN型管子基极，如图所示，若测得电阻都很大，则黑表笔所接的是PNP型管子的基极。

二极管测量实验报告二极管测量实验报告引言：二极管是一种常见的电子元件，它具有单向导电性质，被广泛应用于电子电路中。

本次实验旨在通过测量二极管的电压-电流特性曲线，研究其工作原理和特性。

实验器材和方法：本次实验使用的器材包括二极管、电压源、电流表、电压表和电阻。

实验步骤如下：1. 将二极管连接到电路中，保证正极与正极相连，负极与负极相连。

2. 将电压源连接到电路中，调节电压值。

3. 使用电流表和电压表分别测量二极管的电流和电压值。

4. 在不同电压下，记录二极管的电流和电压值，并绘制电压-电流特性曲线。

实验结果与分析：通过实验测量得到的电压-电流特性曲线如下图所示：[插入电压-电流特性曲线图]从图中可以观察到，二极管在正向偏置下，电流随电压的增加而迅速增加，呈现出指数增长的特点。

而在反向偏置下，二极管的电流基本保持在很小的值，呈现出近似于零的特性。

这种特性是由二极管的结构决定的。

二极管由n型半导体和p型半导体组成，两者之间形成p-n结。

在正向偏置下，p区的空穴和n区的电子被推向p-n结，形成电流。

而在反向偏置下，由于p-n结两侧的电荷分布不均匀，形成电场，阻止了电流的流动。

通过实验还可以得到二极管的正向电压降，即正向压降。

正向压降是指在正向偏置下，二极管两端的电压差。

通过测量不同电压下的电流和电压值，可以得到正向压降的变化规律。

实验中还可以通过改变电压源的电压值，观察二极管的工作状态。

当电压源的电压大于二极管的正向压降时，二极管处于正向导通状态，电流较大。

而当电压源的电压小于二极管的正向压降时，二极管处于截止状态，电流接近于零。

结论：通过本次实验，我们深入了解了二极管的工作原理和特性。

二极管具有单向导电性质，正向导通时电流迅速增加，反向截止时电流接近于零。

正向导通时，二极管具有正向压降，该压降与电压源的电压差相关。

二极管在电子电路中有着广泛的应用，例如用于整流电路、稳压电路和信号检测电路等。

通过对二极管特性的研究，我们可以更好地理解和设计电子电路，提高电路的性能和稳定性。

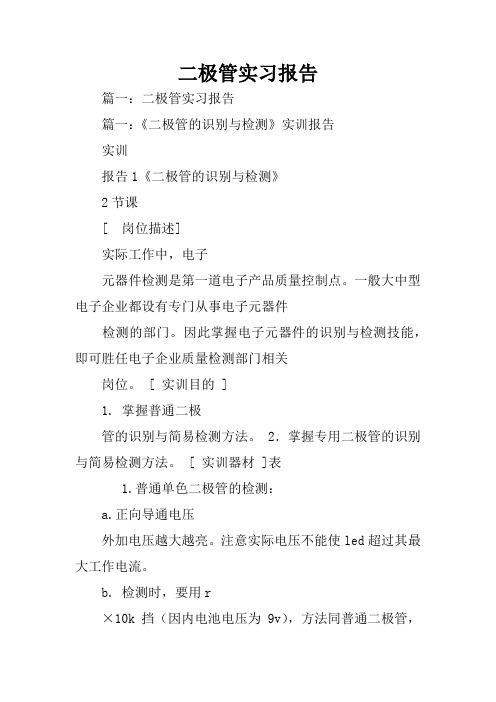

二极管实习报告篇一：二极管实习报告篇一：《二极管的识别与检测》实训报告实训报告1《二极管的识别与检测》2节课[ 岗位描述]实际工作中，电子元器件检测是第一道电子产品质量控制点。

一般大中型电子企业都设有专门从事电子元器件检测的部门。

因此掌握电子元器件的识别与检测技能，即可胜任电子企业质量检测部门相关岗位。

[ 实训目的 ]1. 掌握普通二极管的识别与简易检测方法。

2．掌握专用二极管的识别与简易检测方法。

[ 实训器材 ]表1.普通单色二极管的检测：a.正向导通电压外加电压越大越亮。

注意实际电压不能使led超过其最大工作电流。

b. 检测时，要用r×10k挡（因内电池电压为9v），方法同普通二极管，只是正向电大得多，甚至测量时还微微发光。

2.稳压二极管的检测：a.工作在反压状态，具有稳压作用，检测方法同普通二极管。

b.不同处：用r×1k挡测反向电阻很大，换用r×10k, 其反向电阻减小很多。

若换挡电阻基本不变，说明是普通二极管。

变化则为稳压二极管。

[ 原理 ] 使用r×10k 挡内电池9v，若稳压二极管反向击穿电压比＜9v，则因击穿而电阻减小很多。

而普通二极管反向击穿电压比普通管大得多，不会击穿。

3.普通光电二极管的检测：a.光电二极管工作在反向偏置状态。

b.无光照时，光电二极管与普通管一样，反向电流小，反向电阻大（几十兆以上）；有光照时，反向电流明显增加，反向电阻明显减小（几千-几十千），反向电流与光照成正比。

检测有无光照电阻相差很大。

检测结果相差不大说明已坏或不是光电二极管。

[ 实训步骤 ]1.普通二极管的识别与检测。

在下表中填好检测结果。

【注意】a.塑封白环一端为负极，玻璃封装黑环一端为负极。

b.检测时两手不能同时接触两引脚，表至于r×1k挡，并欧姆调零。

调零时间不能太长。

c.读数要用平面镜成像规律。

2.专用二极管的识别与检测。

在下表中填好测量结果。

二极管的实训报告以下是关于二极管实训的报告：实验名称：二极管的基本实验实验目的：1. 了解二极管的基本原理和特性；2. 掌握二极管的正向工作状态和反向截止状态；3. 学习如何在电路中正确使用二极管。

实验仪器和材料：1. 二极管（常见的有硅二极管和锗二极管）；2. 直流电源；3. 电压表；4. 电流表；5. 阻焊板；6. 电线等。

实验步骤：1. 连接电路：将二极管和电源、电压表、电流表连接在阻焊板上，确保连接正确。

2. 正向工作状态测量：调整电源的正向电压，记录电压表和电流表的数值，观察二极管的正向工作状态的灯光等变化。

3. 反向截止状态测量：调整电源的反向电压，记录电压表和电流表的数值，观察二极管的反向截止状态的灯光等变化。

4. 实验数据记录与分析：根据实验数据，计算电流和电压之间的关系，并分析二极管在正向工作状态和反向截止状态下的特性。

实验结果与讨论：实验数据记录如下：正向电压(V) | 电流(mA)-----------------0.5 | 2.51.0 | 5.01.5 | 7.52.0 | 10.0反向电压(V) | 电流(uA)-----------------0.5 | 0.51.0 | 1.01.5 | 1.52.0 | 2.0根据实验数据，我们可以看出在正向工作状态下，电流与电压呈线性关系，而在反向截止状态下，电流非常小，可以基本忽略不计。

这说明二极管在正向工作状态下具有导电性，而在反向截止状态下具有非导电性。

这是由于二极管的结构和物理特性所决定的。

实验总结：通过本次实验，我们对二极管的基本原理和特性有了更深入的了解。

我们了解到二极管在电路中的作用，掌握了如何使用二极管，并通过实验数据分析得出了二极管在正向工作状态和反向截止状态下的特性。

这对我们今后在电子电路设计与应用中起到了重要的指导作用。

实训报告1 《二极管的识别与检测》2节课[ 岗位描述] 实际工作中，电子元器件检测是第一道电子产品质量控制点。

一般大中型电子企业都设有专门从事电子元器件检测的部门。

因此掌握电子元器件的识别与检测技能，即可胜任电子企业质量检测部门相关岗位。

[ 实训目的 ] 1. 掌握普通二极管的识别与简易检测方法。

2．掌握专用二极管的识别与简易检测方法。

[ 实训器材 ] 表11.普通单色二极管的检测：a.正向导通电压1.5-2.5v.外加电压越大越亮。

注意实际电压不能使led超过其最大工作电流。

b. 检测时，要用r×10k挡（因内电池电压为9v），方法同普通二极管，只是正向电大得多，甚至测量时还微微发光。

2.稳压二极管的检测：a.工作在反压状态，具有稳压作用，检测方法同普通二极管。

b.不同处：用r×1k挡测反向电阻很大，换用r×10k, 其反向电阻减小很多。

若换挡电阻基本不变，说明是普通二极管。

变化则为稳压二极管。

[ 原理 ] 使用r×10k挡内电池9v，若稳压二极管反向击穿电压比＜9v，则因击穿而电阻减小很多。

而普通二极管反向击穿电压比普通管大得多，不会击穿。

3.普通光电二极管的检测：a.光电二极管工作在反向偏置状态。

b.无光照时，光电二极管与普通管一样，反向电流小，反向电阻大（几十兆以上）；有光照时，反向电流明显增加，反向电阻明显减小（几千-几十千），反向电流与光照成正比。

检测有无光照电阻相差很大。

检测结果相差不大说明已坏或不是光电二极管。

[ 实训步骤 ] 1.普通二极管的识别与检测。

在下表中填好检测结果。

【注意】a.塑封白环一端为负极，玻璃封装黑环一端为负极。

b.检测时两手不能同时接触两引脚，表至于r×1k挡，并欧姆调零。

调零时间不能太长。

c.读数要用平面镜成像规律。

2.专用二极管的识别与检测。

在下表中填好测量结果。

【注意】a.测试发光二极管，应用r×10k挡并调零。

二极管实习报告范文一、实习单位介绍我所在的实习单位是XXX公司，是一家专门从事电子元件生产的公司，主要产品包括电阻器、电容器、二极管以及集成电路等。

公司成立于2005年，位于中国电子元件产业重镇。

公司的产品质量和技术水平在国内具有一定的影响力。

二、实习工作内容实习期间，我主要负责二极管的生产工作。

具体工作内容包括：1.生产线操作：我负责参与二极管的生产线工作，根据工艺流程，进行零件的装配、焊接和质量检验等工作。

在这个过程中，我学会了如何熟练地操作各种生产设备和工具，如贴片机、焊接机等。

2.生产记录与数据分析：我负责每天记录生产过程中的关键数据，如生产数量、不良品数量等，并进行数据分析，找出其中的问题和改进的空间。

3.生产效率改进：在实习期间，我还参与了一个生产效率改进项目。

通过分析生产线上的瓶颈点和不合理之处，我提出了一些建议，并与相关部门进行讨论，最终改进了生产效率，减少了生产成本。

4.质量控制：我在实习期间也参与了公司的质量控制工作。

我学习了如何进行严格的质量把控，并参与了一些质量相关的会议和讨论。

三、实习收获与体会通过这次实习，我有了以下收获与体会：1.提高了技术能力：在实习期间，我学到了很多关于二极管生产工艺和技术的知识，熟练掌握了相关工具和设备的操作技巧。

这些知识和技能的掌握对我今后从事相关工作具有重要意义。

2.加深了对质量控制的理解：通过参与公司的质量控制工作，我更加深入地了解了质量控制的重要性和方法。

我学会了如何找出问题的根源，并提出解决方案，提高产品质量。

3.锻炼了团队合作能力：在实习期间，我与其他同事一起合作完成了一些任务，学会了如何与他人合作、沟通和协调。

在团队中，我积极发表自己的意见，尊重他人的意见，共同完成工作。

4.增强了工作责任感：实习期间，我深刻体会到工作的重要性和责任感，通过参与公司的生产线工作，我更加明白了自己在工作中的作用和责任，激发了我更加积极主动地投入工作的动力。

二极管测量实验报告《二极管测量实验报告》实验目的：本实验旨在通过测量二极管的电压-电流特性曲线，掌握二极管的基本特性，了解二极管的工作原理。

实验仪器和材料：1. 二极管2. 直流电源3. 万用表4. 电阻5. 连接线实验原理：二极管是一种半导体器件，具有单向导电性质。

在正向偏置时，二极管具有很小的正向电阻，电流急剧增加；在反向偏置时，二极管具有很大的反向电阻，电流极小。

通过测量二极管的电压-电流特性曲线，可以了解二极管的导通特性和截止特性。

实验步骤：1. 将二极管连接到直流电源和万用表上，组成电路。

2. 通过调节直流电源的电压，测量不同电压下二极管的电流值。

3. 记录实验数据，绘制二极管的电压-电流特性曲线。

实验结果：通过实验测量得到了二极管的电压-电流特性曲线，曲线呈现出明显的非线性特性。

在正向偏置时，随着电压的增加，电流急剧增加；在反向偏置时，电流基本保持不变。

通过曲线的形状可以清晰地了解二极管的导通特性和截止特性。

实验结论：通过本次实验，我们深入了解了二极管的基本特性，掌握了二极管的工作原理。

二极管作为一种重要的半导体器件，在电子电路中有着广泛的应用，通过对其特性的研究和了解，可以更好地设计和应用电子电路。

总结：二极管测量实验是电子技术实验中的基础实验之一，通过实验可以深入了解二极管的特性和工作原理。

掌握了二极管的基本特性，对于电子技术领域的学习和研究具有重要意义。

希望通过本次实验，同学们能够更加深入地了解二极管的特性和应用。

随着科技的不断发展，半导体器件在电子行业中的应用越来越广泛。

二极管作为一种重要的半导体器件，具有单向导电的特性，在整流、开关、稳压等方面发挥着重要作用。

为了深入了解二极管的相关知识，提高自身的实践能力，我选择了在一家半导体公司进行为期一个月的二极管相关知识实习。

二、实习单位简介实习单位是一家专业从事半导体器件研发、生产和销售的高新技术企业。

公司拥有完善的研发团队和先进的生产设备，产品广泛应用于家用电器、通信设备、汽车电子等领域。

三、实习内容1. 二极管基础知识学习在实习期间，我首先对二极管的基础知识进行了深入学习。

通过查阅资料、参加培训等方式，了解了二极管的定义、结构、工作原理、特性参数等。

2. 二极管生产过程参观为了更好地了解二极管的生产过程，我参观了公司的生产车间。

在生产线上，我看到了二极管的制造流程，包括硅片的切割、掺杂、氧化、扩散、光刻、蚀刻、清洗、封装等环节。

3. 二极管应用案例研究在实习过程中，我还对二极管在电子电路中的应用进行了研究。

通过查阅相关资料，我了解了二极管在整流、开关、稳压、限流等电路中的应用，并学习了如何设计二极管电路。

4. 实践操作与实验为了提高自己的实践能力，我在实习期间参与了多个实验项目。

在导师的指导下，我学会了使用示波器、万用表等仪器对二极管进行测试，并掌握了二极管特性曲线的绘制方法。

5. 交流与分享在实习期间，我还与公司同事进行了交流，分享了各自在二极管领域的学习心得。

通过交流，我拓宽了视野，加深了对二极管知识的理解。

1. 理论知识与实践相结合通过本次实习，我深刻体会到理论知识与实践操作的重要性。

在实习过程中，我将所学知识应用于实际工作中，提高了自己的动手能力。

2. 提升了专业素养实习期间，我对二极管的基础知识、生产过程、应用领域等方面有了更深入的了解，提高了自己的专业素养。

3. 培养了团队协作精神在实习过程中，我与团队成员共同完成了多个实验项目，学会了与他人沟通、协作，提高了自己的团队协作能力。
