51单片机实验-实验二 P1口输入、输出实验

单片机实验报告实验一：存储器块清零或赋值一、实验目的1 熟悉存储器的读写方法，熟悉51汇编语言结构。

2 熟悉循环结构程序的编写。

3 熟悉编程环境和程序的调试。

二、实验内容指定存储器中某块的起始地址和长度，要求将其内容清零或赋值。

例如将4000H开始的10个字节内容清零或全部赋值为33H。

注意：1 文件不要用中文名称保存时不要用中文路径（目录），不要放在“桌面”上，源文件和工程要放在同一个文件夹下，文件名称和路径名称不要太长。

2 查看存储器菜单使用：窗口---数据窗口---XDATA 观察存储器内容3 查看SFR:窗口---CPU窗口查看CPU寄存器SFR4 单步执行：执行---单步执行(F8)，每执行一步，查看每条语句涉及到的寄存器和存储器内容的变化结果，是否是指令所要得到的结果，如不是，检查错误原因，修改。

5利用多种执行方法和观察各种窗口调试程序，直至程序满意为止。

三、实验仪器微机、VW,WA VE6000编程环境软件，（单片机实验箱）Lab6000/Lab6000通用微控制器MCS51实验四、实验步骤1、新建工程文件。

（注意：文件不要用中文名称保存时不要用中文路径）2、编写程序。

3、运行和调试过程。

外部数据存储器（4000H为首地址的10个字节）中初始状态（随便赋值FFH）：单步执行程序，观察SFR中外部地址指针的变化；全速执行程序，可以看到外部数据存储器已赋值33H：五、实验结果可以看到外部数据存储器已赋值33H：六、问题讨论本次实验能够清楚地了解存储器中数据的移动和赋值过程，通过单步执行，对于每一步的指令操作过程能够了解如何执行，查看每条语句涉及到的寄存器和存储器内容的变化结果。

同时，学习掌握汇编程序的编写和调试过程。

实验二：存储块移动一、实验目的1 熟悉51汇编语言程序结构。

2 熟悉循环结构程序的编写，进一步熟悉指令系统。

3 熟悉编程环境和程序的调试。

二、实验内容将指定源地址（3000H）和长度（10字节）的存储块移动到目的地址（3050H）。

数字量输入输出实验一、实验目的了解P1口作为输入输出方式使用时，CPU 对P1口的操作方式。

二、实验环境1、软件环境要求Windows XP操作系统以及Keil C51 单片机集成开发环境。

2、硬件环境要求电脑一台，TD-51单片机系统，开关及LED显示单元，单次脉冲单元。

三、实验内容编写实验程序，将P1口的低4位定义为输出，高4位定义为输入，数字量从P1口的高4位输入，从P1口的低4位输出控制发光二极管的亮灭。

提高部分：LED灯控制要求：通过KK1实现LED灯工作方式即时控制，完成LED灯左循环、右循环、间隔闪烁功能。

四、实验分析P1口是8位准双向口，每一位均可独立定义为输入输出，输入位置1。

通过A的左/右移位及赋值55H、0AAH，再将A值送入P1，可实现LED灯左循环、右循环、间隔闪烁功能。

五、实验步骤（一）基础实验程序及实验程序流程图如下。

实验程序：ORG 0000HLJMP MAINORG 0100HMAIN:MOV P1,#0F0H ；将开关状态送入P1高位MOV A,P1 ；送入ASWAP A ；高低位互换MOV P1,A ；将开关状态送入P1低位JMP MAIN ；循环SJMP $END程序流程图：图1 LED开关控制显示功能图图2 实验接线图实验步骤：1. 按图2所示，连接实验电路图，图中“圆圈”表示需要通过排线连接；2. 编写实验程序，编译链接无误后进入调试状态；3. 运行实验程序，观察实验现象，验证程序正确性；4. 按复位按键，结束程序运行，退出调试状态；5. 自行设计实验，验证单片机其它IO 口的使用。

（二）提高实验程序及实验程序流程图如下。

实验程序：实验程序流程图：ORG 0000HLJMP MAINORG 0100HMAIN:KT: ；检查KK1SETB P3.3JNB P3.3,KTCLR P3.3LL1: ；左循环MOV A,#01HX1:MOV P1,ACALL DELAYRL ASETB P3.3JNB P3.3,X1CLR P3.3LL2: ；右循环MOV A,#80HX2:MOV P1,ACALL DELAYRR ASETB P3.3JNB P3.3,X2CLR P3.3LL3: ；间隔闪烁MOV A,#55HMOV P1,ACALL DELAYMOV A,#0AAHMOV P1,ACALL DELAYSETB P3.3JNB P3.3,LL3CLR P3.3JMP KTDELAY: ；延时子程序MOV R2,#00H图3 实验流程图MOV R3,#00HABC:DJNZ R2,ABCDJNZ R3,ABCRETSJMP $END实验步骤：（1）按图4连接实验电路；（2）编写实验程序，编译、链接无误后启动调试；（3）运行实验程序，每按一次KK1+，观察实验现象；（4）验证程序功能，实验结束按复位按键退出调试。

p1口输入输出实验报告p1口输入输出实验报告引言：计算机科学领域的发展使得我们能够使用各种各样的设备与计算机进行交互。

而在这个过程中，输入输出接口的设计和实现显得尤为重要。

本篇文章将围绕p1口输入输出接口展开讨论，介绍其原理、实验过程以及实验结果。

一、p1口输入输出接口的原理p1口是一种通用输入输出接口，它可以连接各种外部设备，如键盘、鼠标、打印机等。

p1口的原理是通过电信号的传输来实现与外部设备的交互。

具体来说，p1口通过发送和接收电压信号来进行通信，从而实现输入输出的功能。

二、实验过程1. 准备工作在进行实验前，我们需要准备一台计算机和一些外部设备，如键盘、鼠标和打印机。

将这些设备连接到计算机的p1口上。

2. 输入实验首先，我们进行输入实验。

在连接好设备后，我们可以通过键盘向计算机输入一些字符。

计算机会将这些字符接收并进行处理。

我们可以通过编写一个简单的程序来实现字符的显示和处理。

在程序中，我们可以使用相应的函数来获取键盘输入，并将其显示在屏幕上。

通过这个实验，我们可以验证p1口的输入功能是否正常工作。

3. 输出实验接下来，我们进行输出实验。

在程序中，我们可以使用相应的函数来控制打印机输出指定的内容。

通过这个实验，我们可以验证p1口的输出功能是否正常工作。

4. 实验结果通过实验，我们可以得出以下结论：- p1口的输入功能正常工作，可以准确地接收键盘输入的字符。

- p1口的输出功能正常工作，可以控制打印机输出指定的内容。

三、实验总结p1口作为一种通用输入输出接口，具有广泛的应用。

通过本次实验，我们对p1口的原理和功能有了更深入的了解。

p1口的输入功能可以使计算机接收外部设备的输入信号，从而实现与用户的交互。

p1口的输出功能可以使计算机控制外部设备进行相应的操作，从而实现对外部环境的影响。

在今后的学习和工作中，我们可以进一步探索p1口的应用，提高计算机与外部设备的交互效率。

结语：通过本次实验，我们对p1口输入输出接口有了更深入的理解。

单片机实验报告班级：09050541学号：0905054116姓名：王昆鹏实验1 P1口实验一、实验目的：1．学习P1口的使用方法。

2．学习延时子程序的编写和使用。

二、实验设备：CPU挂箱、8051CPU模块三、实验内容：1．P1口做输出口，接八只发光二极管，编写程序，使发光二极管循环点亮。

四、实验原理：P1口为准双向口，P1口的每一位都能独立地定义为输入位或输出位。

作为输入位时，必须向锁存器相应位写入“1”，该位才能作为输入。

软件延时，如果用c编程时，通过使用keil的软件模拟,调试观察子函数(delay)延时时间。

（具体延时可以自行设定）使用汇编语言的软件延时，可以计算其指令的周期数，大概估算其软件延时。

五、实验原理图：P1口输出、输入实验六、实验步骤：执行程序：P1.0～P1.7接发光二极管L1～L8。

七、程序框图：循环点亮发光二极管（具体延时可以自行设定）八、程序代码NAME T1_1ORG 0000HLJMP STARTORG 0030HSTART: MOV A,#0FEH //将1111 1110赋给A LOOP: RL A //A循环左移MOV P1,A //把A赋给端口P1LCALL DELAY //延时0.16sJMP LOOP //循环;延时函数DELAY: MOV R1,#200DEL1: MOV R2,#200DEL2: DJNZ R2,DEL2DJNZ R1,DEL1RETEND实验2 中断口实验一、实验目的：1．学习外部中断技术的基本使用方法。

2．学习中断处理程序的编程方法。

二、实验设备：CPU挂箱、8051CPU模块三、实验内容：通过设定两个中断使能和触发方式，并编写相应的中断服务子函数，改变led灯的变化情况。

当按下KEYBOARD的按键时8个led都灭，当把k1向上拉再复位后，4个led亮，4个灭。

四、实验原理：参考《单片机原理及接口技术》第三版，北京航空航天大学出版社。

北京理工大学实验选修课程《单片机原理与应用》课程实验报告姓名：学号：**********专业：信息工程班级：05111003实验一 P1口基本实验一、实验目的1．掌握如何建立项目，并用Keil C51软件调试程序。

二、实验内容1. P1口基本实验P1口做输出口，接八只发光二极管（如图1-1），编写程序，使发光二极管从左到右依次单个点亮，再从右至左依次单个点亮，以此循环。

各发光二极管的阳极通过保护电阻接到+5V 的电源上，阴极接到接线端口上，因此使其点亮应使相应接线端口为低电平。

三、实验原理1. P1口实验原理P1口为准双向口，P1口的每一位都能独立地定义为输入位或输出位。

作为输入位时，必须向锁存器相应位写入“1”。

2. 延时原理及计算方法常用的延时程序有两种方法，一种是用定时器中断来实现，另一种是用指令循环来实现。

用C 语言编写的延时子程序，计算延时时间时需转化为汇编语言。

针对不同的编译环境，C51编译后生成的代码不同。

针对本实验系统，若延时时间大于255ms,用C51实现可大致写出如下：unsigned int i;unsigned char j;while(i--){ for(j=0;j<60;j++){;}}若延时时间不大于255ms ，可将循环变量（i,j ）定义为unsigned char ，并将内循环体中参数改为75。

四、实验代码#include<reg51.h>unsigned char L; /*L 传递亮灭的数值*/或 unsigned int i, ms; unsigned char j; for(i=0;i<ms;i++) { for(j=0;j<60;j++) {;} }delay(unsigned int ms) /*延时子程序*/{unsigned char j;unsigned int i;for(i=0;i<ms;i++){for(j=0;j<60;j++) /*内循环空操作*/{;}}}void display() /*显示输出子程序*/{P1=~L; /*LED共阳极，L取反输出*/delay(1000); /*延时1秒*/}main(){unsigned char i;L=0xFF; /*全亮*/display();L=0x00; /*全灭*/display();while(1) /*进入死循环,重复执行程序*/{L=0x01; /*LED1亮*/display();for(i=0;i<8;i++) /*LED右移8次点亮*/{L=L<<1; /*L左移1位*/display();}L=0x80; /*LED8亮*/display();for(i=0;i<8;i++) /*LED左移8次点亮*/{L=L>>1; /*L右移1位*/display();}}}五、实验心得通过这次实验我们熟悉了专用的调试环境，并练习了编写代码、编译链接、烧写程序、调试运行等一系列的实验步骤，对C51单片机有了一个初步的直观认识。

单⽚机实验P3.3输⼊、P1⼝输出和步进电机控制实验南昌航空⼤学实验报告⼆0⼀⼀年⼗⽉⼀⼗七⽇课程名称：单⽚微型机实验名称：P3.3输⼊、P1⼝输出和步进电机控制实验班级： 080611 学⽣姓名：学号： 08061108 指导教师评定：签名：⼀、实验⽬的1、掌握P3⼝、P1⼝简单使⽤；2、学习延时程序的编写和使⽤；3、了解步进电机控制的基本原理；4、掌握步进电机转动编程⽅法。

⼆、实验内容及要求1、P3.3输⼊、P1⼝输出实验1）P3.3⼝做输⼊⼝，外接⼀脉冲，每输⼊⼀个脉冲，P1⼝按⼗六进制加⼀。

P1⼝做输出⼝，编写程序，使P1⼝接的8个发光⼆极管L1—L8按16进制加⼀⽅式点亮发光⼆极管。

2）P1⼝是准双向⼝，它作为输出⼝时与⼀般的双向⼝使⽤⽅法相同，由准双向⼝结构可知：当P1⼝作为输⼊⼝时，必须先对它置⾼电平，使内部MOS管截⽌，因内部上拉电阻是20KΩ—40KΩ，故不会对外部输⼊产⽣影响。

若不先对它置⾼，且原来是低电平，则MOS管导通，读⼊的数据是不正确的。

3）延时⼦程序的延时计算问题。

对于延时程序：DELAY :MOV R6, #00HDELAY1:MOV R7, #80HDJNZ R7, $DJNZ R6, DELAY1查指令表可知MOV、DJNZ指令均需⽤两个机器周期，⽽⼀个机器周期时间长度为12/ 6.0MHZ，所以该段指令执⾏时间为：((80+1)×256+1)×2×(12÷6000000)=132.1ms。

图1 P3.3输⼊、P1图2 实验电路原理图2、步进电机控制实验1）从键盘上输⼊正、反转命令，转速参数和转动步数显⽰在显⽰器上，CPU再读取显⽰器上显⽰的正、反转命令，转速级数(16级)和转动步数后执⾏。

转动步数减为零时停⽌转动。

2）步进电机驱动原理是通过对它每相线圈中的电流和顺序切换来使电机作步进式旋转。

驱动电路由脉冲信号来控制，所以调节脉冲信号的频率便可改变步进电机的转速，微电脑控制步进电机最适合。

实验二 P1、P3口输入输出实验一、实验目的进一步熟悉keil仿真软件、proteus仿真软件的使用。

了解并熟悉单片机I/O口和LED灯的电路结构，学会构建简单的流水灯电路。

掌握C51中单片机I/O口的编程方法和使用I/O口进行输入输出的注意事项。

二、实验原理MCS-51系列单片机有四组8位并行I/O口，记作P0、P1、P2和P3。

每组I/O口内部都有8位数据输入缓冲器、8位数据输出锁存器及数据输出驱动等电路。

四组并行I/O端口即可以按字节操作，又可以按位操作。

当系统没有扩展外部器件时，I/O端口用作双向输入输出口；当系统作外部扩展时，使用P0、P2口作系统地址和数据总线、P3口有第二功能，与MCS-51的内部功能器件配合使用。

P1口的位结构如图1所示。

P1口用作双向输入输出端口。

这时图中多路开关的控制信号为低电平，输出与锁存器的反向输出端相连，同时上面的场效应管由于与门输出为低电平而截止。

三、实验设备与器件硬件：微机、单片机仿真器、单片机实验板、连线若干软件：KEIL C51单片机仿真调试软件，Proteus系列仿真调试软件四、实验内容及结果分析用Proteus仿真软件设计流水灯电路，分别实现下列功能：P3口作为输入口读取开关状态，P1口作为输出口，连续运行程序，发光二极管显示开关状态。

如果是下载式实验仪，在程序装载前，必须使P3口的拨动开关处于高电平状态。

并且不能单步调试，只能连续执行。

完整的电路图如图所示。

2)利用keil软件编写相应的程序：a、运行keil 2软件，启动后，点击Project菜单新建项目，如图6所示。

b 、新建项目后，选择仿真单片机的型号，如图7所示：c、单击File菜单的“New”新建程序文件，再右击“Source Group1”添加文件，如图 8、图9所示：d、在软件的程序编写界面编写相应的程序。

点击按钮运行程序，确认无误后，点击，图5 完整电路图图6 新建项目界面图7 单片机型号选择图8 新建程序文件图9 添加文件在弹出的窗口中选择Output 选项卡，勾选选项，之后点击按钮，最后再点击按钮，生成hex 文件。

实验一 P1口输入输出一．实验目的（1）进一步熟悉51单片机外部引脚线路连接；（2）验证常用的51指令；（3）学习简单的编程方法；（4）掌握单片机全系统调试的过程及方法；（5）学习P1口的有关功能作用以及使用方法。

二．实验说明P1口由于有内部上拉电阻，没有高阻抗输入状态，称为准双向口。

作为输出口时，不需要在片外接上拉电阻，P1口“读引脚”输入时，必须先向锁存器写1；三．实验内容P1口做输出口，接八只发光二极管，编写程序，使发光二极管循环点亮。

P1.0、P1.1作输入口接两个拨动开关，P1.2、P1.3作输出口，接两个发光二极管，编写程序读取开关状态，将此状态，在发光二极管上显示出来四．实验原理以实验机上74LS273做输出口，接八只发光二极管，编写程序，使发光二极管循环点亮。

循环时间由定时器控制。

五．实验流程六．实验源程序ORG 0000H ;程序入口AJMP RIGHT ;跳向标号RIGHT处ORG 0030H ;程序RIGHT: MOV R0,#08H ;置移位次数MOV A,#0FFH ;置全1CLR C;将Cy清零RIGHT1: RRC A ;由于进位Cy=0，所以带进位的循环右移会出现灯的亮灭MOV P1,A ;输出至P1口，控制LEDCALL DELAY ;调用延时子程序DJNZ R0,RIGHT1 ;R0-1,不为0则转移到标号RIGHT1处AJMP RIGHT ;绝对转移至RIGHT处;***************************************************************************** ; /*延时子程序*/;***************************************************************************** ;使用不停的跳转来实现延时，DELAY: MOV R5,#10DELAY1: MOV R6,#50DELAY2: MOV R7,#250DJNZ R7,$DJNZ R6,DELAY2 ;R6-1,不为0则转移至DELAY2，执行2*200*10usDJNZ R5,DELAY1 ;R5-1,不为0则转移至DELAY1，执行2*10usRET ;退出子程序执行END七．硬件设计（1）P1口某一I/O口线反转输出电路(2) P1口输出电路八．实验连接图九．实验原理图:十．仿真器的设置步骤：仿真模式设置：8752 模式。

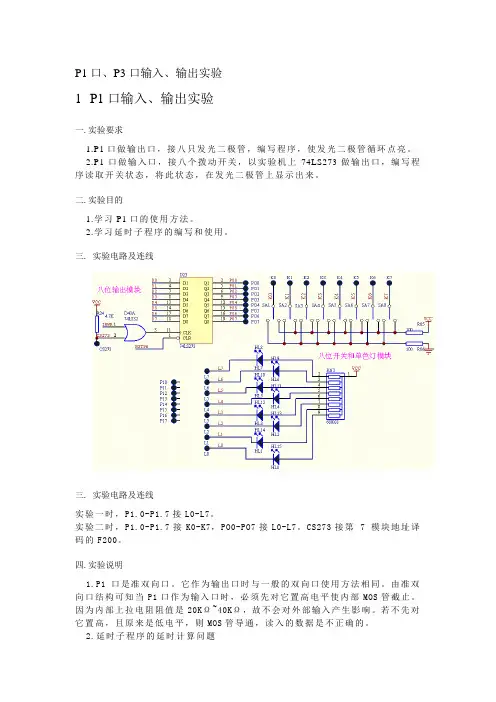

P1口、P3口输入、输出实验1P1口输入、输出实验一.实验要求1.P1口做输出口，接八只发光二极管，编写程序，使发光二极管循环点亮。

2.P1口做输入口，接八个拨动开关，以实验机上74LS273做输出口，编写程序读取开关状态，将此状态，在发光二极管上显示出来。

二.实验目的1.学习P1口的使用方法。

2.学习延时子程序的编写和使用。

三. 实验电路及连线三. 实验电路及连线实验一时，P1.0-P1.7接L0-L7。

实验二时，P1.0-P1.7接K0-K7，PO0-PO7接L0-L7。

CS273接第7 模块地址译码的F200。

四.实验说明1.P1口是准双向口。

它作为输出口时与一般的双向口使用方法相同。

由准双向口结构可知当P1口作为输入口时，必须先对它置高电平使内部MOS管截止。

因为内部上拉电阻阻值是20KΩ~40KΩ，故不会对外部输入产生影响。

若不先对它置高，且原来是低电平，则MOS管导通，读入的数据是不正确的。

2.延时子程序的延时计算问题对于程序 DELAY:MOV R0，#00HDELAY1:MOV R1，#0B3HDJNZ R1，$DJNZ R0，DELAY1查指令表可知 MOV ，DJNZ 指令均需用两个机器周期，而一个机器周期时间长度为12／11.0592MHz ，所以该段程序执行时间为：（（0B3＋1）×256＋1）×2×12÷11059200＝100.002mS五.实验框图程序框图：六 程序P1口输入：ORG 0000HAJMP MAINORG 0100HMAIN: MOV A,#0FEHLOOP1: MOV P1,AACALL DELAYRL ACJNE A,07FH,LOOP1AJMP MAINDELAY: MOV R7,#10HDELAY0:MOV R6,#7FHDELAY1: MOV R5,#7FHDELAY2: DJNZ R5,DELAY2DJNZ R6,DELAY1DJNZ R7,DELAY0RETENDP1口输出：ORG 0000HLJMP STARTSTART: MOV DPTR,#0F200HMOV P1, #0FFHMOV p0, #0FFHREAD: MOV A, P1CPL AMOVX @DPTR, AAJMP READEND2P3口输出控制继电器实验一.实验要求利用P3.5输出高低，控制继电器的开合，实现对外部装置的控制。

《单片机应用系统设计》实验报告院系：仪器科学与工程学院专业：测控技术与仪器实验室：机械楼5楼同组人员：评定成绩：审阅教师：硬件实验一I/O口输入/输出及控制实验Ⅰ、I/O口输入/输出实验一、实验目的1、学习单片机I/O口的使用方法2、学习延时子程序的编写和使用二、实验内容1、I/O口输出：P1口做输出口，接八只发光二极管，编写程序让发光二极管循环点亮。

2、I/O口输入/输出：P1.0、P1.1做输入口接两个拨动开关；P1.2、P1.3做输出口，接两个发光二极管。

编写程序读取开关状态，将此状态在发光二极管上显示出来。

编程时应注意P1.0、P1.1作为输入口时应先置1，才能正确读入值。

三、实验步骤1、I/O口输出硬件连接连线连接孔1 连接孔21 P1.0 L02 P1.1 L13 P1.2 L24 P1.3 L35 P1.4 L46 P1.5 L57 P1.6 L68 P1.7 L7MCS51的P1口循环点灯2、I/O口输入/输出硬件连接连线连接孔1 连接孔21 K4 P1.02 K5 P1.13 P1.2 L44 P1.3 L5MCS51的P1口输入/输出3、实验说明（1）对于MCS51，P1口是准双向口。

它作为输出口时与一般的双向口使用方法想同；但准双向口用作输入口时，因其结构特点必须对它置“1”，否则读入的数据容易产生错误。

（2）8051延时子程序的延时计算问题，对于程序DELAY:MOV R6, #0HMOV R7, #0HDELAYLOOP:DJNZ R6, DELAYLOOPDJNZ R7, DELAYLOOPRET查指令表可知MOV和DJNZ指令均需两个指令周期，在12MHz晶振时，一个机器周期时间为：12/12MHZ=1ms，该延时子程序延时：(256X255+2)X2X1us=130ms。

4、分别连接硬件并执行相关程序，记录结果。

四、提高要求修改I/O口输出程序，先1、3、5、7灯亮，延时后2、4、6、8灯亮，交替点亮。
