镀层结合力

改善化学镀层结合力的方法及其检测手段化学镀层是指在基材表面通过化学反应在其上形成一层特定的金属或合金，并以此提高基材表面性能的一种薄层涂装技术。

化学镀层具有厚度均匀、成本低廉、加工能力优良等特点，广泛应用于电子、制造业领域。

然而，化学镀层在使用过程中常常出现层间剥离、掉落，甚至是气泡、晶格变形等问题，这不仅影响产品质量，同时降低了化学镀层的使用寿命。

因此，改进化学镀层结合力成为一项迫切需要解决的技术难题。

目前，改善化学镀层结合力的技术手段主要包括以下几个方面：1. 基材表面处理一种有效的方法是在基材表面预先进行处理。

采用化学处理、高温处理、过氧化物处理、腐蚀处理、磷酸盐处理等方法均可有效提高化学镀层的结合力。

例如，采用磷酸盐处理在基材表面生成一层磷酸盐化合物膜，这种膜可以形成一种有机金属化合物，并与基材表面反应生成金属离子，从而增加金属的覆盖量和结合力。

2. 添加助剂添加助剂是提高镀层质量的有效手段。

助剂是指加入到电解液中的一种有机化合物，能够提高金属离子的浓度，加快离子沉积速率，从而加强金属粒子的沉积并提高化学镀层结合力。

例如，在电解液中添加作用于钯和银以上的过渡元素，可以控制镀层中的结晶取向和晶界界面，从而提高其结合力。

3. 优化电镀工艺优化电镀工艺是改善化学镀层结合力的有效途径。

要优化镀层工艺涉及到多个因素，如沉积电位、电流密度、电解液浓度、操作步骤等，只有合理设置这些因素才能提高化学镀层的质量和结合性。

例如，在应用单元一反应沉积电源时，可以增加电解液的温度，将沉积电位调整到相应的范围内，利用自生介质镀镍时，可以调整氢氛围的流量和深度，加强电极表面的传质和反应。

4. 结合力检测为保证化学镀层的质量和结合力，需要对其进行精密的检测和评估。

常用的测量手段主要有剥离实验法、压力测试法、划痕试验法等。

其中，剥离实验法是一种常用的检测方法。

它通过将预处理好的基材与化学镀层进行剥离实验，在一定剥离力的作用下，测量其剥离长度或者剥落形态，精准地判断化学镀层的结合力。

提高镀层与晶片之间的结合力的方法一、引言在微电子领域中，镀层与晶片之间的结合力是一个非常重要的参数。

它直接影响到器件的可靠性、性能和寿命。

因此，提高镀层与晶片之间的结合力是一个非常关键的任务。

本文将详细探讨该任务的方法和技术。

二、理论基础与研究现状2.1 镀层与晶片之间的结合力的意义结合力是指镀层与晶片之间的相互粘附力。

良好的结合力可以提高晶片和镀层之间的接触面积，从而提高电流传输效率、减小电阻、降低热量产生等。

2.2 现有研究方法目前，提高镀层与晶片之间的结合力的方法主要有以下几种： 1. 表面处理技术：包括粗糙化、化学处理和高温处理等，以增加晶片和镀层之间的摩擦力和化学吸附力。

2. 中间层材料的引入：如金属中间层或无机中间层，用于增加晶片和镀层之间的粘附力。

3. 分子键合技术：通过引入一些具有特定分子结构的材料，使其在晶片表面和镀层之间形成化学键合。

三、提高镀层与晶片之间的结合力的方法3.1 表面处理技术表面处理技术是提高镀层与晶片结合力的关键方法之一，其具体步骤如下： 1. 粗糙化表面：通过机械或化学方法使晶片表面变得粗糙，增加接触面积和摩擦力。

常用的方法包括机械研磨、化学浸蚀和离子刻蚀等。

2. 化学处理：在晶片表面形成一层特定化学物质的薄膜，增加晶片和镀层之间的化学吸附力。

常用的化学处理方法包括溅射、化学气相沉积和离子注入等。

3. 高温处理：将晶片和镀层在一定温度下加热，使其热胀冷缩，增加晶片和镀层之间的紧密程度和结合力。

3.2 中间层材料的引入中间层材料的引入是提高镀层与晶片结合力的另一种有效方法，其具体步骤如下：1. 选择合适的中间层材料：中间层材料应具有良好的粘附性、导电性和耐热性。

金属中间层如钨、钼等是常用的选择，也可以选择一些无机材料如氮化硅和氮化铝等。

2. 沉积中间层：将选定的中间层材料沉积在晶片表面，形成一层薄膜。

常用的中间层沉积方法包括物理气相沉积、电化学沉积和分子束外延等。

镀层结合力检测方法
1. 划格试验法！就像在镀层上画小方格一样，用刀具轻轻地划，然后看看镀层会不会剥落呢！比如给一个小零件做这样的检测，就能知道它的镀层结合力好不好啦。

2. 弯曲试验法哟！把试件弯曲，感受一下它的镀层会不会有裂痕或者脱落，这就像是掰一根小树枝，能看出它是不是结实呀。

比如说检测一个镀过层的薄片，弯曲它，哇，马上就能看出结果啦。

3. 热震试验法呢！给镀层加热然后快速冷却，这得多刺激啊，就像让镀层经历一场“冰火两重天”，看看它能不能扛得住，像检测一个小饰品就可以用这种方法呀。

4. 锉刀试验法哇！用锉刀去锉镀层，哎呀，这可真考验镀层的牢固程度呢，就像用锉刀去挑战镀层的“底线”，比如试试一个小工具的镀层结合力就这么干。

5. 坠落试验法嘿！把试件从高处扔下去，看看镀层会不会摔坏，这多简单直接呀，就像扔一个小玩具，马上见分晓哟。

拿个小镀件来试试这个方法吧。

6. 拉伸试验法呀！对试件进行拉伸，看镀层能不能跟着一起变形而不脱落，这就像拉橡皮筋一样有趣呢。

像检测一个小金属条的镀层结合力就可以用这个。

7. 摩擦试验法呐！用东西去摩擦镀层，看它会不会被擦掉，多直白的方法呀，就好像摩擦一个小物件让它“原形毕露”。

找个镀过层的小物品来试试呗。

8. 撕拉试验法哟！直接去撕拉镀层，感受一下它有多难被扯下来，这真的很刺激呢，就如同和镀层展开一场“拔河比赛”。

比如对一个小部件进行这样的检测呀。

我觉得这些镀层结合力检测方法都各有特点，都能很好地检测镀层结合力呢，能帮我们了解镀层的质量好坏！。

镀镍结合力不好的原因镀镍的结合力不好主要有以下原因：1.表面准备不足：在镀镍之前，需要对基材进行适当的表面处理，例如去除油污、氧化物、氢氧化物等。

如果表面准备不充分，可能会导致基材表面有一层杂质，阻碍镀液中的镍离子与基材的结合，从而影响镀层的结合力。

2.清洗不彻底：在镀镍之前，需要对基材进行彻底的清洗，以去除表面的污垢、氧化物等。

如果清洗不彻底，可能会导致基材表面有残留的污垢或氧化物，影响镀层的结合力。

3.镀液配方不合理：镀液的配方对镀层的结合力有很大的影响。

如果镀液中的化学成分不合理，可能会导致镀层无法与基材充分结合。

例如，镀液中的镍盐浓度过低、pH值过高或过低等都可能影响镀层的结合力。

4.镀液温度不适当：镀液的温度对镀层的结合力也有影响。

如果镀液的温度过高或过低，可能会导致镀层与基材之间的结合不牢固。

5.镀液中含有杂质：镀液中可能存在一些杂质，例如气泡、悬浮物、尘埃等。

这些杂质可能会附着在镀层上，影响镀层与基材的结合。

6.电镀条件不合适：电镀条件，如电流密度、阳极和阴极之间的距离等参数的选择和调整也会直接影响镀层的结合力。

如果电镀条件不合适，可能会导致镀层的结合力不佳。

针对以上问题，可以采取一些措施来提高镀镍的结合力：1.充分清洗：在镀镍之前，要确保基材表面干净，并彻底去除油污、氧化物等。

可以使用合适的清洗剂和方法，如超声波清洗、喷淋清洗等，确保基材表面无残留。

2.表面处理：通过合适的表面处理，可以增加基材表面的粗糙度，提高镀层的结合力。

常用的表面处理方法包括机械处理、化学处理等。

3.合理配方：合理选择镀液的配方，确保镀液中的化学成分合理、浓度适宜、pH值合适等。

可以通过调整镀液的配方，优化镀层的结合力。

4.控制镀液温度：根据基材材料和镀液的要求，控制镀液的温度在适当的范围内，以提高镀层与基材的结合力。

5.定期检查和维护：定期检查镀液中是否存在杂质，并及时清除。

同时，定期检查电镀设备和工艺参数，确保电镀条件合适。

电镀结合力测试方法
1. 划痕法呀，就像在物品上轻轻划一道痕迹一样简单。

你看，用一个硬度比较高的工具在电镀层上划一下，如果电镀层没起皮、没脱落，那结合力不就挺好嘛！就像你和好朋友的关系很牢固，怎么推都不会散一样。

2. 弯曲法，嘿，这可真是有趣呢！把电镀后的样品弯曲一下，要是电镀层没出现裂缝啥的，这不就说明结合力强嘛！这就好比一根有韧性的树枝，怎么弯折都不会断呀。

3. 热震法，哇塞，想象一下把东西放到热水里又快速放到冷水中，就这么来回折腾。

如果电镀层能经得住这种折腾而不剥落，那结合力肯定杠杠的！这就跟人经得起大起大落一样厉害！
4. 拉力法，这就好像拔河一样呢，用一定的力去拉电镀层，看看它会不会轻易就被拉下来。

如果拉半天都没事，那结合力可真棒呀！就如同坚固的城墙，怎么攻打都屹立不倒。

5. 冲击法，跟砸东西有点像哦！用个小锤子啥的敲一下电镀的物品，电镀层安然无恙的话，那结合力肯定没问题呀！这不正像人面对突然的打击也能坚强应对吗？
6. 剥离法，嘿，这就像是撕贴纸一样，要是很难撕下来或者撕的时候没把电镀层弄坏，那结合力太好啦！就如同粘得死死的胶，怎么都弄不开。

7. 锉刀法，用锉刀在电镀层上锉一锉，就像生活中打磨一样。

要是电镀层依然稳稳当当的，那结合力得多棒呀！就好像经过磨练的人变得更加坚韧。

总之，这些电镀结合力测试方法都各有特点，都能很好地检测出电镀层结合力到底好不好呢！。

镀层结合力测试引言镀层结合力测试是评估镀层与基材之间粘附力的方法。

镀层结合力是确保涂层品质的关键指标，对于保证涂层的使用寿命和性能至关重要。

本文将从测试方法、影响因素和常见应用领域等方面进行全面、详细、完整且深入地探讨镀层结合力测试。

测试方法剥离测试剥离测试是常用的测量镀层结合力的方法之一。

它通过施加外力来测量镀层与基材之间的结合强度。

常见的剥离测试方法包括剥离试验机法、压片剥离法和剪切试验法。

标准试验标准试验是镀层结合力测试中常用的方法之一。

国际标准化组织（ISO）和美国材料和试验协会（ASTM）等机构发布了一系列标准试验，用于评估不同类型镀层的结合力。

例如，ISO 4624标准试验用于涂装工业，可以测量涂层与基材之间的粘性力。

微刚度测试微刚度测试是一种新兴的测试方法，用于评估镀层结合力。

它通过使用纳米压痕仪测量镀层受力时的弹性变形来评估镀层结合力。

微刚度测试具有快速、高精度和无损伤的特点，适用于各种镀层材料的测试。

其他测试方法除了剥离测试、标准试验和微刚度测试外，还有一些其他测试方法可用于评估镀层结合力。

例如，离子束法可以通过将高能离子轰击镀层来评估结合力。

此外，还有一些表面形貌分析方法（如扫描电子显微镜和原子力显微镜）可以用于评估镀层结合力的质量。

影响因素镀层结合力受到多种因素的影响。

下面列举了一些常见的影响因素：1.基材表面处理：基材的清洁度、表面粗糙度和化学活性等都会影响镀层结合力。

适当的基材表面处理可以提高镀层结合力。

2.镀层材料：镀层材料的选择和制备工艺会直接影响结合力。

不同材料的结合力可能会有所差异。

3.镀层厚度：镀层厚度对结合力有显著影响。

通常，较厚的镀层可以提供更好的结合力。

4.环境条件：环境条件，例如温度和湿度，会对镀层结合力产生影响。

恶劣的环境条件可能导致结合力下降。

5.测试方法：不同的测试方法对结合力的评估结果有所差异。

因此，在进行结合力测试时应选择合适的测试方法。

6.其他因素：其他因素，如镀层制备工艺、表面镀层形态和结构等，也会影响镀层结合力。

提高油漆镀层结合力的方法【导语】油漆镀层结合力是衡量涂装质量的重要指标，它直接关系到油漆镀层的耐久性和防护性能。

为了提高油漆镀层的结合力，我们可以采取以下几种方法。

一、表面处理1.清洁：在涂装前，确保基材表面清洁、干燥、无油污、灰尘等杂质。

可以使用溶剂、清洗剂或打磨等方法去除表面污物。

2.砂磨：对基材表面进行打磨，增加表面粗糙度，提高油漆镀层的结合力。

砂纸的粗细应根据基材的类型和油漆的种类选择。

3.去除氧化层：金属基材表面容易产生氧化层，影响油漆镀层的结合力。

可以使用酸洗、打磨等方法去除氧化层。

二、选择合适的底漆1.选择与基材相匹配的底漆：不同类型的基材应选择相应的底漆，以提高结合力。

2.使用配套底漆：油漆品牌通常会提供配套的底漆和面漆，使用配套底漆可以提高结合力。

3.增加底漆层厚度：适当增加底漆层的厚度，可以提高油漆镀层的结合力。

三、控制施工工艺1.涂装间隔：确保底漆和面漆的涂装间隔时间适宜，避免过短或过长。

2.涂装厚度：控制涂装厚度，避免过厚或过薄。

过厚可能导致油漆镀层起泡、脱落，过薄则影响防护性能。

3.涂装方法：采用合适的涂装方法，如刷涂、喷涂等，确保油漆均匀覆盖基材。

四、环境因素1.温度：控制施工环境的温度，避免在过高或过低的温度下施工。

2.湿度：控制施工环境的湿度，避免在湿度较大的环境中施工。

3.通风：保持施工环境通风良好，避免油漆中的溶剂挥发过慢，影响结合力。

五、后处理1.固化：油漆镀层施工完成后，确保在一定温度和湿度条件下充分固化。

2.检查：固化后对油漆镀层进行检查，发现缺陷及时修补。

通过以上方法，可以有效提高油漆镀层的结合力，延长涂装产品的使用寿命。

提高镀层与晶片之间的结合力的方法Title: 提高镀层与晶片之间的结合力的方法摘要：本文将以镀层与晶片之间的结合力为主题，通过深入探讨多个方面，介绍提高结合力的有效方法。

我们将介绍镀层与晶片之间的结合力的重要性和挑战。

我们将探讨几种提高结合力的方法，包括表面处理，中间层使用和镀层参数的优化。

我们将提供一些总结性的观点和理解。

1. 引言- 镀层与晶片之间的结合力的重要性- 镀层与晶片之间结合力的挑战2. 提高结合力的方法2.1 表面处理方法- 清洁表面- 减少氧化层- 使用表面活性剂增强表面润湿性2.2 中间层的使用- 薄膜中间层的作用- 选择合适的中间层材料- 中间层的制备方法2.3 优化镀层参数- 镀液成分的优化- 镀液温度和浓度的控制- 电流密度和电解液搅拌的影响3. 结果与讨论- 不同表面处理方法对结合力的影响- 不同中间层的结合力效果对比- 镀层参数对结合力的影响4. 总结与回顾- 镀层与晶片之间的结合力至关重要- 表面处理、中间层使用和镀层参数的优化是提高结合力的有效方法- 结合不同方法可以进一步提高晶片的可靠性和性能5. 观点与理解- 镀层与晶片之间的结合力对于电子器件的可靠性至关重要- 不同应用场景可能需要不同的提高结合力的方法- 进一步研究和测试可以得出更加准确和可靠的结论通过本文的探讨，我们可以更加深入地理解提高镀层与晶片之间结合力的方法。

在实践中采用适当的表面处理方法、中间层使用和优化镀层参数，可有效提高结合力，提升晶片的可靠性和性能。

这对于电子器件的制造和应用具有重要意义。

1. 引言提高镀层与晶片之间的结合力是电子器件制造和应用中一个重要的课题。

本文探讨了三个关键方面：表面处理方法、中间层的使用和优化镀层参数，以提高结合力并增强晶片的可靠性和性能。

2. 表面处理方法的优化（序号标注为2.1）2.1.1 机械处理：机械处理的方法包括研磨、抛光和切削等。

这些方法可以消除表面的粗糙度，使得晶片表面更平整，提高镀层的附着力。

镀层结合力测试一、概述镀层结合力测试是指对于金属材料表面的涂层或镀层进行结合力测试，以检测涂层或镀层与基材之间的结合强度。

该测试是非常重要的，因为它可以保证涂层或镀层在使用过程中不会脱落，从而保护基材不受损害。

二、测试方法1. 剥离法剥离法是一种常用的测试方法，其原理是通过施加拉伸力来剥离涂层或镀层与基材之间的结合。

具体步骤如下：（1）将试样固定在夹具上；（2）在试样表面划一条深度约2mm的切口；（3）将胶粘剂均匀地涂在试样表面上；（4）将拉伸装置连接到试样上，并施加逐渐增加的拉伸力，直至涂层或镀层脱落。

2. 刮痕法刮痕法是一种简单易行的测试方法，其原理是通过刮擦试样表面来观察涂层或镀层是否脱落。

具体步骤如下：（1）将金刚石笔尖或其他硬度适中的物体放在一定角度上，对试样表面进行刮擦；（2）观察刮痕处的涂层或镀层是否脱落。

3. 滚轮法滚轮法是一种较为精确的测试方法，其原理是通过滚动试样表面来检测涂层或镀层与基材之间的结合强度。

具体步骤如下：（1）将试样固定在夹具上；（2）将金属球或其他硬度适中的物体放在试样表面上，并施加一定压力，使其在试样表面上滚动；（3）观察涂层或镀层是否脱落。

三、影响因素1. 基材性质基材的性质对涂层或镀层与基材之间的结合强度有很大影响。

通常来说，基材越硬越密实，涂层或镀层与其之间的结合强度就越高。

2. 涂料性质涂料的性质也会影响结合力测试结果。

例如，粘度过高、流动性差、干燥时间过长等都会降低涂料与基材之间的结合强度。

3. 表面处理表面处理是影响涂层或镀层与基材之间结合力的另一个重要因素。

表面处理不当会导致涂层或镀层与基材之间存在空隙，从而降低结合强度。

四、测试标准常用的测试标准有ASTM D3359、ISO 2409等。

这些标准规定了测试方法、设备、试样制备等方面的具体要求，保证了测试结果的可靠性和准确性。

五、结论通过镀层结合力测试，可以得出涂层或镀层与基材之间的结合强度。

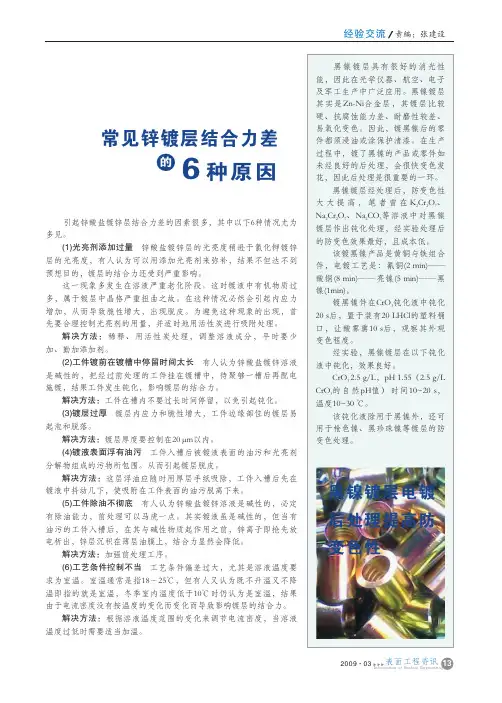

2009·03经验交流责编：张建设13Information of Surface Engineering表面工程资讯引起锌酸盐镀锌层结合力差的因素很多，其中以下6种情况尤为多见。

(1)光亮剂添加过量 锌酸盐镀锌层的光亮度稍逊于氯化钾镀锌层的光亮度，有人认为可以用添加光亮剂来弥补，结果不但达不到预想目的，镀层的结合力还受到严重影响。

这一现象多发生在溶液严重老化阶段。

这时镀液中有机物质过多，属于镀层中晶格严重扭曲之故。

在这种情况必然会引起内应力增加，从而导致脆性增大，出现脱皮。

为避免这种现象的出现，首先要合理控制光亮剂的用量，并适时地用活性炭进行吸附处理。

解决方法：稀释、用活性炭处理，调整溶液成分，平时要少加、勤加添加剂。

(2)工件镀前在镀槽中停留时间太长 有人认为锌酸盐镀锌溶液是碱性的，把经过前处理的工件挂在镀槽中，待聚够一槽后再配电施镀，结果工件发生钝化，影响镀层的结合力。

解决方法：工件在槽内不要过长时间停留，以免引起钝化。

(3)镀层过厚 镀层内应力和脆性增大，工件边缘部位的镀层易起泡和脱落。

解决方法：镀层厚度要控制在20 μm以内。

(4)镀液表面浮有油污 工件入槽后被镀液表面的油污和光亮剂分解物组成的污物所包围。

从而引起镀层脱皮。

解决方法：这层浮油应随时用厚层手纸吸除，工件入槽后先在镀液中抖动几下，使吸附在工件表面的油污脱离下来。

(5)工件除油不彻底 有人认为锌酸盐镀锌溶液是碱性的，必定有除油能力，前处理可以马虎一点。

其实镀液虽是碱性的，但当有油污的工件入槽后，在其与碱性物质起作用之前，锌离子即抢先放电析出，锌层沉积在薄层油膜上，结合力显然会降低。

解决方法：加强前处理工序。

(6)工艺条件控制不当 工艺条件偏差过大，尤其是溶液温度要求为室温。

室温通常是指18～25℃，但有人又认为既不升温又不降温即指的就是室温，冬季室内温度低于10℃时仍认为是室温，结果由于电流密度没有按温度的变化而变化而导致影响镀层的结合力。

电镀结合力不好的原因
电镀是一种常见的表面处理技术，它能够为金属制品赋予美观的外观、提高耐腐蚀性和增加硬度。

然而，有时电镀过程中会出现结合力不好的问题，导致镀层容易剥落或破损。

以下是导致电镀结合力不好的几个可能原因。

第一，不良的基材处理可能导致电镀结合力不好。

在电镀之前，必须对金属基材进行适当的准备处理，以确保其表面光洁、清洁和粗糙度适当。

如果基材表面有油脂、氧化物或其他污染物，就会影响电镀的结合力。

此外，如果基材表面过于光滑，电镀层很难与其牢固结合。

第二，不正确的电镀工艺参数也可能导致结合力不佳。

电镀过程中，包括电流密度、电镀时间、电解液成分等参数的选择都会对电镀层的结合力产生影响。

如果这些参数选择不当，可能会导致电镀层与基材之间的结合力不足。

第三，电镀层的成分和厚度也会影响结合力。

电镀层的成分应与基材相容，并且在电镀过程中应保持适当的温度和浓度。

此外，电镀层的厚度也应适中，过薄的电镀层容易剥落。

第四，不合适的电镀设备和工具也可能影响结合力。

电镀过程需要使用适当的设备和工具，如电镀槽、电极等。

如果这些设备和工具不符合要求，就会影响电镀层与基材之间的结合力。

除了以上几个原因外，还有其他一些因素可能导致电镀结合力不好，如操作不当、环境条件不适宜等。

因此，在电镀过程中，需要严格控制各个环节，确保各项参数和条件符合要求，以提高电镀层的结合力。

只有这样，才能制造出质量优良、耐久的电镀产品。

提高镀层与晶片之间的结合力的方法一、背景介绍在电子工业中，镀层与晶片之间的结合力是非常重要的，因为它直接影响着产品的质量和性能。

如果结合力不够强，会导致产品失效或寿命缩短，因此提高镀层与晶片之间的结合力是必不可少的。

二、目标本文旨在介绍一些方法来提高镀层与晶片之间的结合力。

三、方法1. 清洗表面清洗是提高镀层与晶片之间结合力最基本也是最重要的方法。

表面上的污垢和油脂会影响涂覆剂或涂料对基材表面的附着力。

因此，在进行任何涂覆或镀层处理前，必须清洗并去除所有污垢和油脂。

清洗可以使用化学物质如酸或碱来去除污垢和油脂。

2. 表面处理表面处理是提高镀层与晶片之间结合力的另一种方法。

表面处理可以通过机械方式如研磨或抛光来实现，也可以通过化学方式如酸洗或碱洗来实现。

这些方法可以使表面更粗糙，从而增加涂覆剂或涂料与基材的接触面积，提高结合力。

3. 使用粘接剂使用粘接剂是另一种提高镀层与晶片之间结合力的方法。

粘接剂可以填充表面的不规则部分并增加涂覆剂或涂料与基材之间的接触面积。

此外，粘接剂还可以在镀层和晶片之间形成一个强大的化学键。

4. 选择合适的涂覆剂或涂料选择合适的涂覆剂或涂料也是提高镀层与晶片之间结合力的关键。

不同类型的涂覆剂数学性质不同，因此需要根据具体情况选择最适合的产品。

例如，有些液体会对某些金属产生氧化反应，从而降低它们对金属表面的附着力。

5. 控制温度和湿度温度和湿度对镀层数学性质有很大影响。

在进行任何镀层数学处理前，必须控制好环境温度和湿度。

通常情况下，较低的温度和相对湿度会导致更好的结合力。

6. 使用电解质电解质可以在镀层和晶片之间形成一个强大的化学键。

在进行镀层数学处理时，可以添加一些电解质来增加涂覆剂或涂料与基材之间的结合力。

7. 选择合适的镀层工艺选择合适的镀层工艺也是提高镀层与晶片之间结合力的一种方法。

不同类型的金属需要不同类型的液体和工艺来进行处理。

通过选择合适的工艺，可以使液体更好地附着在基材表面上，并增加结合力。

材料表面涂镀层与基本结合力的定量测量方法及装置
材料表面涂镀层与基本结合力的定量测量方法及装置有多种，以下是其中一种常用的方法及装置：
1. 白光反射法：这是一种非破坏性的测量方法。

基本原理是利用光在涂层和基材之间的边界发生反射时的干涉现象来测量涂层与基材之间的结合力。

装置包括白光源、衍射光栅和光学检测系统。

通过测量不同反射波长的强度变化，可以计算出结合力的大小。

2. 剥离强度法：这是一种破坏性的测量方法。

基本原理是通过施加外部力来剥离涂层与基材之间的结合层，然后测量所需的剥离力。

装置包括剥离力传感器、夹具和力测量仪器。

通过控制外部力的大小和测量所需的剥离力，可以计算出结合力的大小。

3. 拉伸试验法：这是一种破坏性的测量方法。

基本原理是通过施加拉伸力来破坏涂层与基材之间的结合力，然后测量破坏前后的拉伸载荷。

装置包括夹具、拉伸试验机和力测量仪器。

通过控制拉伸力的大小和测量破坏前后的拉伸载荷，可以计算出结合力的大小。

以上是常用的几种测量方法及装置，具体选择哪种方法取决于涂层和基材的特性以及实际测量要求。

温度对镀层结合力的影响镀层结合力是指涂层和基体之间的结合强度，它对于涂层性能和使用寿命具有重要影响。

温度是影响镀层结合力的重要因素之一，通过调控温度可以改变涂层结合力的特性。

本文将探讨温度对镀层结合力的影响，分析其原理和机制，并探讨如何利用温度调控来提高涂层的结合力。

一、温度对涂层结合力的影响原理1.1温度对涂层的形成过程的影响在涂层的形成过程中，温度是一个至关重要的因素。

在热喷涂、电镀、热浸镀等涂层工艺中，涂层的形成和结合过程往往需要特定的温度条件。

温度的升高可以促进涂层材料的熔化和流动，有利于涂层与基体的结合，从而提高涂层结合力。

1.2温度对材料的结晶和晶粒生长的影响温度的升高会影响材料的结晶和晶粒生长过程。

在涂层结合过程中，基体和涂层材料的晶粒结构和尺寸对结合力有重要影响。

适当的温度条件可以促进晶粒的生长和结晶度的提高，从而增强涂层与基体的结合力。

1.3温度对残余应力的影响在涂层形成过程中或后续的热处理过程中，温度的变化会对涂层和基体产生残余应力。

合理控制温度可以降低残余应力的大小和分布，有利于提高涂层的结合力。

二、温度对不同涂层类型结合力的影响2.1热喷涂涂层热喷涂是一种利用高温喷嘴将涂料熔化喷涂到基体表面形成涂层的工艺。

温度对热喷涂涂层的结合力有着重要影响。

适当的温度可以促进涂层材料的熔化和流动，有利于涂层与基体的结合，从而提高涂层的结合力。

2.2电镀涂层电镀是利用电化学原理在基体表面镀上金属涂层的工艺。

温度对电镀涂层的结合力也起着重要作用。

在电镀过程中，适当的温度条件可以影响镀层材料的结晶和晶粒生长，从而提高涂层的结合力。

2.3热浸镀涂层热浸镀是一种将金属基体浸入熔化的金属合金中，通过表面张力将金属合金涂层均匀地附着在基体表面的工艺。

在热浸镀过程中，温度的升高可以促进熔化金属合金的涂层与基体的结合，提高涂层的结合力。

三、温度对镀层结合力的测试方法3.1剪切试验剪切试验是常用的测试方法之一，它可以通过施加剪切力来评价镀层与基体之间的结合强度。

1.同一层之间结合力差
1）出现在整个零件的表面上。

电镀过程中断电时间过长。

2）较多地发生在零件的尖端和边缘。

镀液中硼酸少、铁杂质多、有机杂质多，光亮剂多或pH高。

3）挂具上部的零件。

镀液中有油。

1.基体－暗镍
1）酸洗液浓度，时间
2.暗镍－铜
用干净的铜片直接镀铜；判断结合力不好出现在镀铜以前还是出现在镀铜液中；
1）起因于镀前，
a.而且出现点状结合力不好，可能是预镀层太薄
b.如果是大块的脱皮，可能是预镀层没有良好地活化(酸浓度太低，浸酸时间不足，预镀铜层表面有氧化物薄膜)或活化液中有Cu2＋、Pb2＋或油等杂质，可采用良好的活化液活化后进行试验。

2）起因于铜镀液，
a.溶液中是否有油
b.入槽后通电不够快
c.含有有机杂质过多。

电镀镀层结合力缠绕实验国家标准一、摩擦试验法1、摩擦抛光试验在面积＜6cm²的镀层表面上，用一根直径为6mm、末端为光滑半球形的圆钢条作工具摩擦15s，摩擦时所施加的压力只限于擦光而不能削割镀层，随着摩擦的继续进行而出现长大的鼓泡，则说明镀层结合强度差。

本试验适用于检验较薄的镀层。

2、钢球摩擦滚光试验将试样放入一个内部装有直径377的钢球和用皂液作润滑剂的滚筒或振动滚光机内，其转速或振动频率及试验时间视试样的复杂程度而定。

结合不良的镀层经此试验后会起泡。

本试验适用于检验小零件上的薄镀层。

二、切割试验法1、锉刀试验将镀件夹在台钳中，用一种粗齿扁锉锉镀层的边棱。

锉刀与镀层表面大约成45°角，并由基体金属向镀层方向锉，镀层不得揭起或脱落。

本试验只适用于较厚的和较硬的镀层。

2、磨锯试验用砂轮、磨床、钢手锯或锯床对镀件进行磨削或切割。

磨锯方向是从基体金属向镀层的方向，然后检查磨锯断面镀层的结合强度。

本试验对镍、铬等硬、脆镀层特别有效。

3、划线、划格试验用一把刃口为30°锐角的硬质钢划刀在镀层表面上划两条相距为1mm的平行线或1mm²的正方形格子。

观察划线间的镀层是否翘起或剥离。

划线时的压力应使划刀一次就能划破镀层，到达基体金属。

本方法适用于薄镀层。

三、形变试验法1、凿子试验将一锐利的凿子，置于镀层突出部位的背面，并给予一猛烈的锤击。

如果结合强度好，即使镀层可能破裂或凿穿，镀层也不与基体分离。

本试验仅适用于厚镀层（大于125μm），不适用于薄的及软的镀层。

2、弯曲试验（1）将试样沿直径等于试样厚度的轴弯曲180°，然后用放大4倍的放大镜，检查弯曲部分，镀层不允许起皮、脱落。

（2）将试样夹在台钳中，反复弯曲或拐折直至基体和镀层一起断裂。

观察断口处镀层的附着情况。

必要时可用小刀挑、撬镀层，镀层不应起皮、脱落。

或用放大4倍的放大镜检查，镀层与基体之间不允许分离。

本方法广泛用于薄片试件。

镀层结合力百格试验标准
1试验仪器
1.1百格刀：6个切割刃的多刃切割刀具，刀刃间隔为1mm。

1.2软毛刷
1.3 3M胶带
采用的胶带宽度为15mm左右。

1.4目视放大镜
手把式的，放大倍数为2倍到3倍。

2操作方法
2.1用刀口宽约10mm-12mm的百格刀横向与纵向,在测试样本表面划10×10(100个)的正方
形小网格，以1mm为间隔，每一条划线应深及基材。

2.2用软毛刷向格阵图形的两对角线轻轻地向后5次，向前5次的刷测试样本表面。

2.3用3M胶带或等同效力的胶纸牢牢粘住被测试的小网格，并用橡皮擦用力擦拭胶带以加
大胶带与被测区域的接触面积及力度。

2.4用手抓住胶带一端，在垂直方向（90°）迅速扯下胶纸，用放大镜观察表面。

3 实验面分等级按表6
表6 实验结果分级
表1中给出了六个级别的分级，对于一般的用途，采用前三级进行评估。
