钢筋直螺纹套筒连接施工工艺标准

直螺纹套筒连接的技术规范要求直螺纹套筒规范一、施工准备1、材料准备：钢筋应具有出厂合格证和力学性能检验报告，所有检验结果，均应符合现行规范的规定和设计要求。

连接套筒应有出厂合格证，一般为低合金钢或优质炭素结构钢，其抗拉承载力标准值应大于、等于被连接钢筋的受拉承载力标准值的 1.20倍，套筒长为钢筋直径的二倍，套筒应有保护盖，保护盖上应注明套筒的规格。

套筒在运输、储存过程中，要防止锈蚀和沾污，套筒的尺寸偏差及精度要求见表1。

表1:套筒尺寸偏差及精度要求套筒直径D外径允许偏差长度允许偏差螺纹精度< 50 ±).5±).56H/GB197-81> 50 ±).01D±).56H/GB197-81套筒出场质量检验要求见表2表2:套筒出厂质量检验要求序检验量具名检验要求号项目称外观目测表面应无裂纹和影响接头质量的其它缺陷质量卡尺或外型2专用量长度及外径应满足图纸要求尺寸规能顺利连接套筒并达到旋合长度止端螺纹赛螺纹通端螺3规赛规允许从套筒两端部分旋合，旋入量不尺寸纹赛规应超过3P常用连接套筒有四种形式，分别是标准型套筒、正反丝扣型套筒、变径型套筒、可调型套筒。

标准型套筒主要用于相同直径可转动钢筋的连接；正反丝扣型套筒用于两端钢筋不能转动但至少有一根钢筋可以轴向移动的钢筋连接，如拐铁钢筋的施工；变径型套筒用于不同直径钢筋的连接；可调型套筒用于两端不能转动的钢筋连接，也可用于拐铁处钢筋连接。

当两端钢筋轴向位置不能移动时，只能使用此种拉头形式，如在两个预制大型混凝土结构连接施工中的钢筋对接。

2.2技术准备：在进行钢筋翻样时，应综合考虑以下几个问题：1）衮压直螺纹接头的混凝土保护层厚度应满足现行国家标准《混凝土结构设计规范》中受力钢筋保护层最小厚度的要求，且不得小于15nmm。

2）受力钢筋滚压直螺纹接头位置应相互错开。

在任一接头中心至长度为钢筋直径的35倍的区段内，有接头的受力钢筋截面面积占钢筋总截面面积的百分率，应符合下列规定：a受拉区的受力钢筋接头百分率不宜超过50%,b、接头宜避开有抗震设防要求的框架的梁端和柱端的箍筋加密区；当无法避开时，接头的百分率不应超过50%。

钢筋套筒是用来连接钢筋并有与丝头螺纹相对应内螺纹的，其中直螺纹的具有连接速度快、安全、可靠连接等优点，在各类高层建筑、电视塔等工程中广泛应用，那么在工程施工过程中，就需要注意正确的安装要求和规定。

钢筋套筒连接规范：
1.钢筋端口要平整，不能有“马蹄”状端面。

2.钢筋剥肋套丝后与套筒之间不能松动，显露2-3个丝牙用扭矩扳手扭紧钢筋与套筒。

3.钢筋套丝后丝牙要包满，滚轮损害过大时要及时替换，防止丝牙受力不均影响接头质量。

点这免费下载施工技术资料
4.钢筋车丝机要常常养护，增加乳化油保持机械润滑，增加套丝机使用寿命。

钢筋直螺纹套筒在使用的时候一定要注意安装的事项，这样可以避免一些不
必要的技术问题，从而影响钢筋直螺纹套筒的质量问题。

1、钢筋就位：将丝头检验合格的钢筋搬运至施工现场待连接。

2、接头拧紧：使用钢筋直螺纹套筒工作扳手将连接套筒拧紧。

3、作标记：对已经拧紧的套筒作标记，与未拧紧的套筒区分开。

4、施工检验：对施工完的接头进行的质量检验。

5、绑扎其它钢筋。

钢筋直螺纹套筒连接对结构整体受力性能有着较大影响，是关系到结构质量、安全的重要环节。

由于直螺纹连接工程量大，且涉及到各种不同部位、不同方式的连接，对直螺纹连接质量问题引起高度重视，应该严格按照上诉规范操作督促、检查、验收。

保证此环节的施工质量。

直螺纹套筒规范一、施工准备1、材料准备：钢筋应具有出厂合格证和力学性能检验报告，所有检验结果，均应符合现行规范的规定和设计要求。

连接套筒应有出厂合格证，一般为低合金钢或优质炭素结构钢，其抗拉承载力标准值应大于、等于被连接钢筋的受拉承载力标准值的1.20倍，套筒长为钢筋直径的二倍，套筒应有保护盖，保护盖上应注明套筒的规格。

套筒在运输、储存过程中，要防止锈蚀和沾污，套筒的尺寸偏差及精度要求见表1。

表1：套筒尺寸偏差及精度要求套筒直径D 外径允许偏差长度允许偏差螺纹精度≤50±0.5±0.56H/GB197-81＞50 ±0.01D±0.56H/GB197-81套筒出场质量检验要求见表2表2：套筒出厂质量检验要求序号检验项目量具名称检验要求1 外观质量目测表面应无裂纹和影响接头质量的其它缺陷2 外型尺寸卡尺或专用量长度及外径应满足图纸要求规3 螺纹尺寸通端螺纹赛规能顺利连接套筒并达到旋合长度止端螺纹赛规赛规允许从套筒两端部分旋合，旋入量不应超过3P常用连接套筒有四种形式，分别是标准型套筒、正反丝扣型套筒、变径型套筒、可调型套筒。

标准型套筒主要用于相同直径可转动钢筋的连接；正反丝扣型套筒用于两端钢筋不能转动但至少有一根钢筋可以轴向移动的钢筋连接，如拐铁钢筋的施工；变径型套筒用于不同直径钢筋的连接；可调型套筒用于两端不能转动的钢筋连接，也可用于拐铁处钢筋连接。

当两端钢筋轴向位置不能移动时，只能使用此种拉头形式，如在两个预制大型混凝土结构连接施工中的钢筋对接。

2.2技术准备：在进行钢筋翻样时，应综合考虑以下几个问题：1）滚压直螺纹接头的混凝土保护层厚度应满足现行国家标准《混凝土结构设计规范》中受力钢筋保护层最小厚度的要求，且不得小于15nmm。

2）受力钢筋滚压直螺纹接头位置应相互错开。

在任一接头中心至长度为钢筋直径的35倍的区段内，有接头的受力钢筋截面面积占钢筋总截面面积的百分率，应符合下列规定：a、受拉区的受力钢筋接头百分率不宜超过50％，b、接头宜避开有抗震设防要求的框架的梁端和柱端的箍筋加密区；当无法避开时，接头的百分率不应超过50％。

钢筋直螺纹套筒连接施工工艺13.1材料要求13.1.1 原材钢筋应符合下列规定：1 应有出厂合格证和出厂检验报告；2 钢筋应平直、无损伤，表面应无裂纹、老锈及油污；3 应抽取试件作屈服强度、抗拉强度、伸长率、弯曲性能和重量偏差检验，检验结果应符合现行国家标准《混凝土结构工程施工质量验收规范》GB 50204的规定。

13.1.2 直螺纹连接套筒应采用45号优质碳素结构钢或其他经试验确认符合要求的钢材制作。

套筒表面应有规格标记及产品合格证。

13.1.3 连接套筒应符合以下规定：1 有明显的规格标记，一端孔应用密封盖扣紧；2 连接套筒进场时应有产品合格证；3 标准型连接套筒的外形尺寸应符合表13.1.3的规定；4 连接套螺纹中径尺寸的检验采用止、通塞规。

止塞规旋入深度小于等于3倍螺距，通塞规应能全部旋入；5 连接套应分类包装存放，不应混淆和锈蚀；6 螺纹牙形饱滿，套筒表面无裂纹或其它肉眼可见缺陷。

13.2主要机具13.2.1 机械设备可采用直螺纹套筒生产厂家配套的直螺纹套丝机、砂轮切割机、角向磨光机、台式砂轮、工作扳手、丝头保护帽、冷却液等。

13.2.2 主要测量工具可采用量规、牙形规、卡规、直螺纹塞规等。

13.3作业条件13.3.1 技术提供单位应提供有效的型式检验报告，钢筋原材已复验合格。

13.3.2 直螺纹套丝机等机械设备经维护试用，测力扳手经校验，可满足施工要求。

13.3.3 螺纹套及钢筋端头已清理、除锈、去污，按规格尺寸加工，存放备用。

13.3.4 技术准备应满足下列要求：1 钢筋应先调直再加工，切口端面应与钢筋轴线垂直，端头弯曲、马蹄严重的应切去，不应用气割下料；2 检验合格的丝头应加以保护，在其端头加带保护帽或用套筒拧紧，按规格分类堆放整齐；3 批量加工前，先按钢筋不同厂家、不同规格分别制作接头试件进行工艺检验，试验合格并取得试验报告后方可开始批量加工。

13.3.5 接头位置应符合设计要求及施工规范的规定。

1.连接钢筋时，钢筋规格和套筒的规格必须一致，钢筋和套筒的丝扣应干净、完好无损。

2.采用预埋接头时，连接套筒的位置、规格和数量应符合设计要求。

带连接套筒的钢筋应固定牢，连接套筒的外露端应有保护盖。

3.滚压直螺纹接头应使用管钳和力矩扳手进行施工，将两个钢筋丝头在套筒中间位置相互顶紧，接头拧紧力矩应符合表4的规定。

力矩扳手的精度为±5％。

材料：
a) 直螺纹套筒宜采用牌号为45 号的圆钢或无缝钢管制造，其机械性能、化学成分应符合GB/T 699、GB/T 8162 的规定。

也可采用其它钢材，其力学性能应符合相应国家或行业标准的规定，并经过型式检验确认。

b) 需要与结构中型钢等钢材焊接的套筒，其材料应满足可焊性要求。

扩展资料：
直螺纹套筒的连接方法就是将待连接钢筋端部的纵肋和横肋用滚丝机采用切削的方法剥掉一部分，然后直接滚轧成普通直螺纹，用特制的直螺纹套筒连接起来，形成钢筋的连接。

钢筋剥肋滚压直螺纹连接技术属国内外首创技术发明，达到国际先进水平；剥肋滚压直螺纹连接技术高效、便捷、快速的施工方法和节能降耗、提高效益、连接质量稳定可靠等优点得到了广大施工单位和业主的青睐。

是直螺纹连接技术的一种新型产品。

采用直螺纹套筒用于建筑行业的几点好处：
1、在建筑工程行业使用钢筋连接套筒可以大大降低材料的使用，而且操作简便，不受钢筋成份种类限制。

可提前预制，不占工期，加工效率高。

2、直螺纹套筒具有连接方便、快捷、简单，施工不用电，风雨无阻，可全天候施工。

3、可连接横、竖、斜向的HRB335、HRB400同径或异径钢筋。

直螺纹套筒连接施工工艺标准展开全文高层建筑施工中，钢筋连接会用到很多的直螺纹套筒连接，那么你知道钢筋直螺纹套筒是怎么连接的吗？本文将按照直螺纹套筒连接的施工工艺及要求做个详细介绍，共分为3块内容介绍：一、滚压直螺纹连接介绍二、直螺纹接头加工、安装及验收要求三、施工现场直螺纹连接常见问题一、滚压直螺纹连接介绍钢筋剥肋滚压直螺纹连接技术就是将待连接钢筋端部的纵肋和横肋用滚丝机采用切削的方法剥掉一部分，然后直接滚轧成普通直螺纹，用特制的直螺纹套筒连接起来，形成钢筋的连接。

该连接方式具有高效、便捷、快速的施工方法和节能降耗、提高效益、连接质量稳定可靠的优点。

直螺纹套筒半成品各种规格套筒二、直螺纹接头加工、安装及验收要求①施工工艺流程：钢筋断料→剥肋滚压螺纹→丝头检验→套丝保护→连接套筒检验→现场连接→接头检验钢筋剥肋滚丝机钢筋螺纹剥肋滚压中滚压成型的钢筋接头②直螺纹套筒接头加工、安装及验收要求1、直螺纹接头加工：1）钢筋端部应切平或镦平后加工螺纹；2）镦头不得有与钢筋轴线相垂直的横向裂缝；3）钢筋丝头长度应满足产品设计要求，具体长度及牙数如下表所示。

钢筋滚丝长度与牙数参数表规格套筒长度滚丝长度牙数16 45±1mm25 1018 50±1mm27.5 1120 55±1mm30 1222 60±1mm32.5 1325 65±1mm35.5 1228 70±1mm38 1332 75±1mm40.5 1436 85±1mm45.5 1540 90±1mm48 16③直螺纹接头安装：1）安装接头时可用管钳扳手拧紧，应使钢筋丝头在套筒中央位置相互顶紧。

标准型接头安装后的外露螺纹不宜超过两倍螺距；2）安装后应用扭力扳手校核拧紧扭矩，拧紧扭矩值应符合下表：钢筋直径（mm）≤1618至20 22至25 28至32 36至40拧紧扭矩（N*m）100 200 260 320 360梁接头安装柱接头安装④、直螺纹接头检验与验收：1）工程中应用钢筋机械接头时，应由该技术提供单位提交有效的型式检验报告。

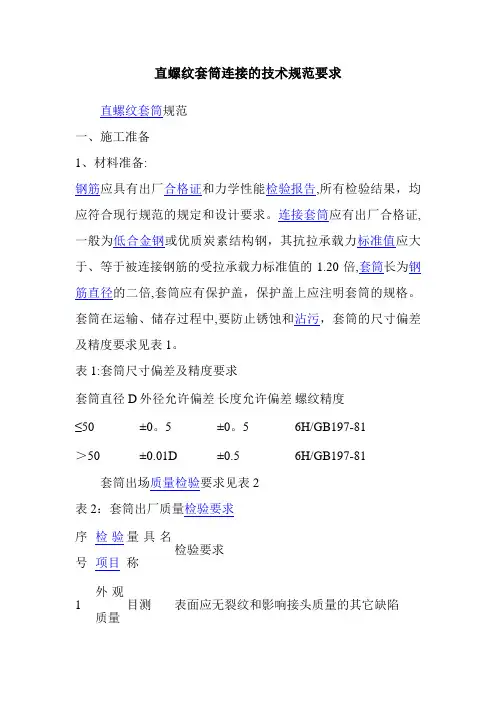

直螺纹套筒连接的技术规范要求直螺纹套筒规范一、施工准备1、材料准备:钢筋应具有出厂合格证和力学性能检验报告,所有检验结果，均应符合现行规范的规定和设计要求。

连接套筒应有出厂合格证,一般为低合金钢或优质炭素结构钢，其抗拉承载力标准值应大于、等于被连接钢筋的受拉承载力标准值的1.20倍,套筒长为钢筋直径的二倍,套筒应有保护盖，保护盖上应注明套筒的规格。

套筒在运输、储存过程中,要防止锈蚀和沾污，套筒的尺寸偏差及精度要求见表1。

表1:套筒尺寸偏差及精度要求套筒直径D 外径允许偏差长度允许偏差螺纹精度≤50±0。

5 ±0。

5 6H/GB197-81＞50 ±0.01D ±0.5 6H/GB197-81 套筒出场质量检验要求见表2表2：套筒出厂质量检验要求序号检验项目量具名称检验要求1 外观质量目测表面应无裂纹和影响接头质量的其它缺陷2 外型尺寸卡尺或专用量规长度及外径应满足图纸要求3 螺纹尺寸通端螺纹赛规能顺利连接套筒并达到旋合长度止端螺纹赛规赛规允许从套筒两端部分旋合，旋入量不应超过3P常用连接套筒有四种形式，分别是标准型套筒、正反丝扣型套筒、变径型套筒、可调型套筒。

标准型套筒主要用于相同直径可转动钢筋的连接;正反丝扣型套筒用于两端钢筋不能转动但至少有一根钢筋可以轴向移动的钢筋连接，如拐铁钢筋的施工；变径型套筒用于不同直径钢筋的连接；可调型套筒用于两端不能转动的钢筋连接，也可用于拐铁处钢筋连接。

当两端钢筋轴向位置不能移动时,只能使用此种拉头形式，如在两个预制大型混凝土结构连接施工中的钢筋对接。

2.2技术准备:在进行钢筋翻样时,应综合考虑以下几个问题：1）滚压直螺纹接头的混凝土保护层厚度应满足现行国家标准《混凝土结构设计规范》中受力钢筋保护层最小厚度的要求，且不得小于15nmm。

2）受力钢筋滚压直螺纹接头位置应相互错开。

在任一接头中心至长度为钢筋直径的35倍的区段内，有接头的受力钢筋截面面积占钢筋总截面面积的百分率，应符合下列规定:a、受拉区的受力钢筋接头百分率不宜超过50%，b、接头宜避开有抗震设防要求的框架的梁端和柱端的箍筋加密区；当无法避开时，接头的百分率不应超过50％.c、受压区和装配式构件中钢筋受力较小部位，接头百分率可不受限制。

钢筋直螺纹套筒连接施工工艺标准1 适用范围钢筋套筒连接，适用于1、2＃隧道基坑围护桩的主筋(螺纹筋)的连接。

与钢筋焊接相比,钢筋套筒连接可以加快施工进度、降低作业人员的施工难度,进而保证钢筋主筋间距和钢筋保护层的合格率。

2 工艺流程图说明：本流程图反映的是一个合格的钢筋直螺纹套筒连接施工工艺.如果某道工序经自检不合格,不能进行下道工序施工。

3 主要技术参数施 工 准 备1、钢筋下料工具检查2、钢筋下料端面检查 1、套丝长度检查 2、螺纹丝头牙形和螺距钢 筋 下 料1、钢筋原材检验2、套筒检验3、操作人员培训4、加工平台检验钢 筋 套 丝钢 筋 连 接 下 道 工 序1、套筒与钢筋规格是否一致2、两端钢筋拧进是否对称3、接头拧紧扭矩检查3.1 钢筋的连接宜采用机械连接接头。

3.２受力钢筋的连接街头应设置在内力较小处,并应错开布置。

对焊接接头和机械连接接头，在接头长度区段内，同一根钢筋不得有两个接头。

配置在接头长度区段内的受力钢筋，其接头的截面面积占总截面面积的百分率,应符合表1的规定。

表1 接头长度区段内的受力钢筋接头面积的最大百分率注:1。

焊接接头长度区段内是指35d（d为钢筋直径）长度范围内,但不得小于50０mm。

２.在同一根钢筋上宜少设接头。

3。

3 套筒应符合以下要求:3.3。

１套筒与锁母材料宜采用优质碳素结构钢或合金结构钢，表面无裂纹或其它缺陷．３。

3。

2 有产品质量合格证。

套管成品分类包装、存放,未混淆和生锈。

3。

３。

３套筒必须为定型产品,严禁私自加工.４工艺要求4。

１支架布置：套丝机主轴中心线与放置在支架上的待加工钢筋中心线保持一致,同时支架的搭设应保证钢筋摆放水平。

4．2 钢筋下料：钢筋下料可采用钢筋切断机、砂轮切割机等下料,不得用气割下料.钢筋下料时，要求切口端面应与钢筋轴线垂直,不得有马蹄形或挠曲,端部不直须调直下料。

4.３钢筋套丝：检查合格的丝头,及时将其一端戴上塑料保护帽,另一端拧上同规格的连接套筒并拧紧,并按规格堆放整齐待用.4.４钢筋连接4。

钢筋直螺纹套筒连接施工工艺一、施工准备1.L材料准备Q)本工程柱钢筋直径≥φ22的钢筋均采纳机械连接，进入工地的钢筋均有出厂合格证，钢筋复检报告符合有关标准或标准的规定；钢筋的验收和加工应满足有关的规定。

(2)采用机械连接的钢筋端头平直、洁净，无马蹄形、压扁、凹凸不平、弯曲歪扭等严峻变形。

如有严峻变形时应用手提切割机切割或用气焊切割、矫正，以保证钢筋端面垂直于轴线。

钢筋端部200mm范围不应有锈蚀、油污、混凝土浆等污染，受污染的钢筋应清理洁净后才能进行抽丝连接。

处理钢筋时应当当天进行，防止处理后再生锈。

(3)钢套筒应有出厂合格证。

套筒的力学性能必须符合规定。

表面不得有裂纹、折叠等缺陷。

套筒在运输、储存中，应按不同规格分别堆放，不得露天堆放，防止锈蚀和玷污。

1.2、工器具准备机械连接的主要工器具有：压接钳、超高压泵站、超高压油管、卡板等。

1.3、作业条件准备⑴进行套筒挤压接头作业的人员必须经过培训，取证后方可上岗操作。

⑵工程开工前，应由套筒挤压接头技术提供单位提交有效的型式检验报告。

型式检验报告必须记载送检试件的各项参数。

包括:套筒长度、外径、内径、挤压道次、挤压力、压痕处平均直径或挤压后套筒长度。

以便对挤压接头的外观质量进行检查。

⑶钢筋挤压连接作业开始前，应对每批进场钢筋进行挤压接头工艺检验。

以便检查接头技术提供单位所确定的工艺参数是否与本工程的钢筋相适应。

工艺检验合格后，方可开始施工。

⑷检查挤压设备是否正常，并试压，符合要求后方可开始作业。

1.4、技术准备⑴按要求熟悉设计图纸和施工规范的要求；⑵编制专项施工方案，并做好施工技术交底；⑶制定并按要求执行钢筋工程的质量验收程序等。

二、施工工艺2.1、机械连接施工工艺工艺流程：钢筋下料一钢筋断位平头一滚压螺纹一丝头检查一带帽保护一现场连接一质量检查。

2.2、操作工艺⑴根据设计图纸要求和实际情况进行下料计算，扎好的钢筋应清除钢筋端头的锈污、泥沙等杂物；钢筋端头呈马蹄形，有飞边、弯折或纵肋尺寸超大者，应先矫正或砂轮修磨。
