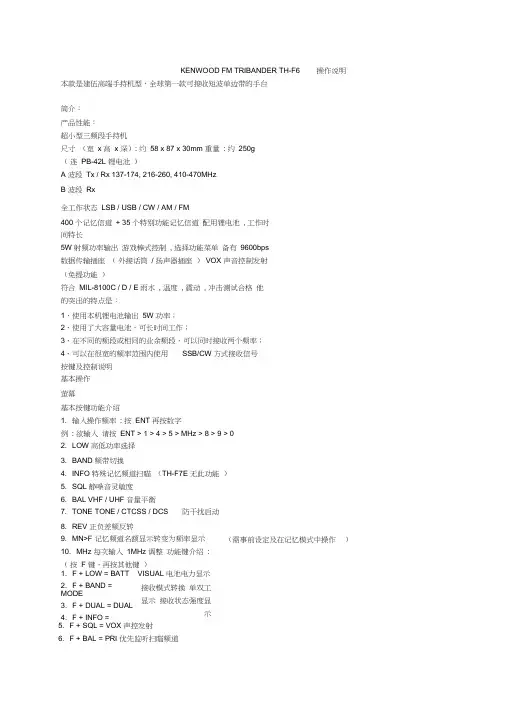

KENWOOD FM TRIBANDER TH-F6操作说明本款是建伍高端手持机型，全球第一款可接收短波单边带的手台。

简介：
产品性能：
超小型三频段手持机
尺寸(宽x 高x 深): 约58 x 87 x 30mm
重量: 约250g (连PB-42L锂电池)
A波段Tx / Rx 137-174, 216-260, 410-470MHz
B波段Rx 0.1-1300MHz
全工作状态LSB / USB / CW / AM / FM
400个记忆信道+ 35个特别功能记忆信道
配用锂电池, 工作时间特长
5W射频功率输出
游戏棒式控制, 选择功能菜单
备有9600bps数据传输插座(外接话筒/ 扬声器插座)
VOX声音控制发射(免提功能)
页脚内容1
符合MIL-8100C / D / E雨水, 温度, 震动, 冲击测试合格
他的突出的特点是：
1、使用本机锂电池输出5W功率；
2、使用了大容量电池，可长时间工作；
3、在不同的频段或相同的业余频段，可以同时接收两个频率；
4、可以在很宽的频率范围内使用SSB/CW方式接收信号。

页脚内容2
按鍵及控制說明
页脚内容3
基本操作
页脚内容4
页脚内容5
螢幕
页脚内容6
基本按鍵功能介紹
1. 輸入操作頻率: 按ENT 再按數字
例: 欲輸入145.890 請按ENT > 1 > 4 > 5 > MHz > 8 > 9 > 0
2. LOW 高低功率選擇
3. BAND 頻帶切換
4. INFO 特殊記憶頻道掃瞄(TH-F7E無此功能)
5. SQL 靜噪音靈敏度
6. BAL VHF / UHF 音量平衡
7. TONE TONE / CTCSS / DCS 防干擾啟動
8. REV 正負差頻反轉
9. MN>F 記憶頻道名額顯示轉變為頻率顯示(需事前設定及在記憶模式中操作)
10. MHz 每次輸入1MHz 調整
功能鍵介紹: (按F鍵，再按其他鍵)
1. F + LOW = BATT 電池電力顯示
2. F + BAND = MODE 接收模式轉換
3. F + DUAL = DUAL 單雙工顯示
页脚内容7
4. F + INFO = VISUAL 接收狀態強度顯示
5. F + SQL = VOX 聲控發射
6. F + BAL = PRI 優先監聽掃瞄頻道
7. F + TONE = T.SEL 選擇CTCSS/ DCS組數
8. F + REV = SHIFT 正負差頻
9. F + MHz = L. OUT 掃瞄略過此記憶頻道
10. F + FINE = STEP 頻率間隔數值
11. F + ENT = BELL 接收鈴聲
12. 按F 鍵一秒以上鎖定或解除按鍵鎖定
MNU功能設定介紹
1. SCAN RESUME : 掃瞄方式
2. M. GRP LINK : 將記憶頻道分為8組後，選擇其中數組連節
3. MR METHOD : 記憶頻道範圍
5. AUTO OFFSET : 自動差頻
6. OFF SET : 改變自動差頻數值
7. TUNE ENABLE : 頻率微調功能
8. TX INHIBIT : 發射鎖定設定
页脚内容8
9. SP/MIC JACK : 改變插座的輸出端功能
10. DTMF STORE : 儲存DTMF碼
11. DTMF SND : 傳送DTMF碼
12. DTMF HOLD : 每輸入DTMF碼時，間隔兩秒
13. DTMF PAUSE : 傳送DTMF碼時之暫停時間
14. DTMF LOCK : 直接利用按鍵之DTMF碼功能啟用或取消
15. POWER-ON MSG : 開機問候語
16. CONTRAST : 螢幕解析度
17. BAT SAVER : 省電功能
18. APO : 自動關機時間
19. KEY BEEP : 按鍵操作音
20. VOXonBUSY : 聲控啟動時，接收訊號時不能發射
21. VOX GAIN : 聲控啟動時之靈敏度
22. VOX DELAY : 聲控啟動時之延遲
23. CALL KEY : CALL 鍵之功能改變
24. 1750 HOLD : 1750 HZ 持續
25. BEAT SHIFT : CPU 雜音消除
页脚内容9
26. BAR ANT : AM 天線啟動
27. LANGUAGE : 語言選擇
28. PACKET : 數據傳送速度選擇
29. FM NARROW : FM發射寬窄設定
30. BATTREY : 充電電池或電池盒
31. RESET : 重新設定
MNU功能設定介紹
記憶頻道方式及操作
1. 輸入記憶頻道: 在VFO狀態中，選擇欲記憶之頻率，按F鍵，再利用旋鈕選擇欲記憶之頻道數，再按MR 鍵即可完成．
2. 清除記憶頻道: 在MR狀態中選擇欲清除記憶之頻道，關機，按住MR不放再打開電源，再按MR確定清除．
3.輸入記憶頻道名稱: 在MR狀態中選擇欲輸入名稱之頻道，按F鍵，再按9，利用旋鈕輸入文字，按O.K.鍵完成．如果錯誤按MONI鍵清除輸入．
4.輸入CALL頻道: 在VFO狀態中，選擇欲記憶之CALL頻率，按F鍵，再按MR鍵即可完成．
5. 輸入INFO頻道: 在VFO狀態中，選擇欲記憶之INFO頻率，再利用旋鈕選擇預記憶之頻道INFO I-1 - I-0 ，再按MR鍵即可完成．
6. 清除記憶頻道群組: 關機，按住MHZ不放再打開電源，利用旋鈕選擇欲清除記憶頻道之群組數，再按MR確定清除．
页脚内容10
其他
1. F + MONI = ATT 接收訊號衰減
2. FINE 微調頻率
TH-F6 菜单说明:
页脚内容11
页脚内容12
页脚内容13
KENWOOD TH- F6E简易说明书
页脚内容14
页脚内容15
页脚内容16
页脚内容17
备注：此文档汇编自网络。

页脚内容18。
