《天线与电波传播理论》试卷及答案

天线与电波传播练习题1. 什么是天线？天线是用来接收或发送电磁波的装置，它能够将电磁波与电流相互转换。

天线一般由导体材料制成，如金属，可以是直线型的、曲线型的或是阵列型的。

2. 天线的主要作用是什么？天线作为电磁波与电流之间的转换器，主要用于电磁波的传输和接收。

通过天线，电磁波可以被发送到远处，也可以被接收到远处。

3. 天线的种类有哪些？常见的天线种类包括定向天线、全向天线和扬声器等。

定向天线主要用于长距离通信，如卫星通信和雷达；全向天线则主要用于接收广播和电视信号；扬声器则是将电信号转化为声音信号的一种天线。

4. 电波的传播方式有哪些？电波的传播方式主要有地面传播、天波传播和空间传播等。

地面传播是指电波直接在地面上传播的方式，适用于较短距离的传输；天波传播是指电波经过天空进行传播，适用于较远距离的传输；空间传播是指电波在空间中传播的方式，适用于卫星通信等。

5. 电波在传播过程中会发生什么？在电波传播的过程中，会受到多种因素的影响，如传播路径的障碍物、电离层的影响、多径效应等。

这些因素会导致电波的衰减、传播速度的变化以及传播路径的弯曲。

6. 如何提高天线的接收效果？要提高天线的接收效果，可以采取以下措施：- 使用高增益的天线，以增加接收到的信号强度。

- 将天线安装在较高的位置上，避免被物体遮挡，以达到更好的接收效果。

- 使用天线增益器来增强信号的放大效果。

- 减少电波传播路径上的障碍物，如移动电话信号塔附近的大楼等。

7. 电波的频率对传播有什么影响？电波的频率对传播有着重要的影响。

一般来说，低频电波能够更好地穿透建筑物和障碍物，但传输距离相对较短；高频电波能够传输较远的距离，但对建筑物和障碍物的穿透性不如低频电波。

8. 天线在通信中的应用有哪些？天线在通信中有广泛的应用，如：- 无线电广播和电视广播中使用的全向天线，用于接收广播信号。

- 手机通信中使用的天线，用于发送和接收手机信号。

- 卫星通信中使用的定向天线，用于与地球上的接收站进行通信。

天线与电波试题答案解析一、选择题1. 天线的主要功能是什么？A. 放大信号B. 转换电能为磁能C. 接收和发射无线电波D. 滤波和调制答案：C解析：天线的主要功能是接收和发射无线电波。

它通过特定的结构将电能转换为电磁波或反之，从而实现远距离的无线通信。

2. 什么是偶极子天线？A. 由两个相同长度的导线组成的天线B. 由一个圆形环和垂直于环面的导线组成的天线C. 由一个长导线和一个短导线组成的天线D. 由两个相互垂直的导线组成的天线答案：A解析：偶极子天线是由两个相同长度的导线组成的，通常一个导线作为发射或接收无线电波的辐射元件，另一个导线作为反射元件。

3. 无线电波的传播方式有哪些？A. 地面波B. 天波C. 直线传播D. 所有以上方式答案：D解析：无线电波可以通过地面波、天波以及直线传播等多种方式传播。

地面波沿地球表面传播，天波通过电离层反射传播，而直线传播则是在视距条件下的传播方式。

4. 什么是天线的有效孔径（Ae）？A. 天线捕获电磁波能力的度量B. 天线的长度C. 天线的带宽D. 天线的增益答案：A解析：有效孔径（Ae）是天线捕获电磁波能力的度量，它与天线的指向性、效率和工作频率有关，是天线接收系统灵敏度的关键参数。

5. 以下哪种天线具有最高的方向性？A. 偶极子天线B. 单极天线C. 定向天线D. 全向天线答案：C解析：定向天线专门设计用于在特定方向上接收或发射信号，因此具有最高的方向性。

全向天线则在所有方向上接收信号，但每个方向上的增益较低。

二、填空题1. 天线增益是指天线在特定方向上的__________能力与其__________的比值。

答案：辐射；参考天线（如：各向同性天线）2. 调谐天线的目的是通过改变其__________或__________来优化其在特定频率上的性能。

答案：长度；频率3. 波导是一种用于传输__________的封闭管道，它通过__________来限制电磁波的传播路径。

金融行业标准管理办法(试行)正文：---------------------------------------------------------------------------------------------------------------------------------------------------- 金融行业标准管理办法（试行）（全国金融标准化技术委员会）第一章总则第一条为有序和高效地开展金融行业标准管理工作，依据《行业标准管理办法》、《全国金融标准化技术委员会章程》及其他有关规定，制定本管理办法。

第二条金融行业标准是对没有国家标准而又需要在金融行业范围内统一的技术要求所制定的标准。

金融业行业标准不得与国家标准相抵触，标准之间应保持协调、统一、不得重复。

金融业行业标准在相应的国家标准实施后，即行废止。

第三条需要在金融行业范围内统一的下列要求，可以制定行业标准：（一）术语、数据元、符号、代码、文件格式等；（二）通信、数据交换与处理、安全等方面的技术要求；（三）产品的技术要求；（四）生产、经营活动中的管理和服务技术要求等；（五）《行业标准管理办法》规定的其他有关内容。

第四条金融行业标准采用以下编号：强制性行业标准：JR ΧΧΧΧ-ΧΧΧΧ；推荐性行业标准：JR/T ΧΧΧΧ-ΧΧΧΧ；指导性技术文件：JR/Z ΧΧΧΧ-ΧΧΧΧ。

第五条标准的全部技术内容需要强制时，为全文强制形式；标准中部分技术内容需要强制时，为条文强制形式。

关于强制性行业标准的具体管理规定按照《行业标准管理办法》、《关于加强强制性标准管理的若干规定》执行。

对于技术尚在发展中，需要有相应的标准文件引导其发展或具有标准化价值，尚不能制定为标准的项目或采用国际标准化组织、国际电工委员会及其他国际组织（包括区域性国际组织）的技术报告的项目可以制定指导性技术文件，指导性技术文件的管理参照《国家标准化指导性技术文件管理规定》执行。

天线理论和技术答案【篇一：《天线和电波传播理论》试卷及答案】(1) 103.8 khz= hz=mhz； (2) 0.725 mhz= hz=khz．。

3、半波振子的方向函数为，方向系数为。

4、maxwell提出的电流的概念，使在任何状态下的电流都可保持连续，并且指明电流和电流是产生涡旋磁场的源。

5、坡印廷矢量的大小代表，其单位为，其方向代表，瞬时坡印廷矢量的表达式为。

6、任一线极化波都可分解为两个振幅、旋向的圆极化波，任一圆极化波都可分解为两个振幅、相互且相位的线极化波。

二、单项选择题：（每小题2分，共20分）1. 我国的卫星通信技术拥有自主知识产权，在世界处于领先地位.在北京发射的信号通过通信卫星会转到上海被接收.实现这种信号传递的是( )a.超声波b.次声波c.声波d.电磁波 2. 关于电磁波的传播，以下说法正确的是（）a．只能在真空中传播 b．在水中不能传播 c．可以在很多介质中传播 d．只能在空气中传播 3．微波炉中不能使用金属容器，这主要是因为（） a．金属易生锈，弄脏炉体 b．金属容易导电，造成漏电事故c．微波能在金属中产生强大的电流，损坏微波炉d．金属易传热，使炉体温度过高 4．下列说法正确的有（）a．频率越低的电磁波的波长越短b．频率越高的电磁波传播速度越快 c．频率越低的电磁波传播速度越快 d．频率越高的电磁波的波长越短5. 在2003年4月的伊拉克战争中，美英联军在战争中使用电子干扰取得了很好的效果，争取到了战争的主动权，电子干扰具体地说就是（） a．对敌方发射电磁波 b．对敌方发射很强的电磁波c．对敌方发射频率很高的电磁波d．对敌方发射和敌方电子设备工作频率相同的电磁波，施放反射电磁波的干扰波6. 对极化强度为的电介质，束缚体电荷密度为＿＿＿＿＿ a.b.c.d.7.是a. 左旋圆极化b. 左旋椭圆极化c. 右旋圆极化d. 右旋椭圆极化 8.在两种不同介质（）的分界面上，电场强度的切向分量a. 总是连续的b.总是不连续的c. 可能连续也可能不连续d.，时连续第 1 页共 3 页9. a. c.入射方向矢量为 b.d.1、无线电波的传播途径？无线电波从发射到接收的传播途径有三种，直线传播的叫直射波，沿地面传播的叫地波，射向天空后被子大气中的电离层反射回到地面的叫天波。

电波传播与天线结课作业系别：xxxx工程学院专业：电子信息工程班级：xx级xx班学号：xxxxxxxxxx姓名：XXX电波传播与天线考试试题1.简述天线的功能及接收天线的接收物理过程。

（分数：5）答：天线的任务是将发射机输出的高频电流能量（导波）转换成电磁波辐射出去，或是将空间电磁波信号转换成高频电流能量送给接收机。

接收的物理过程为：接收天线工作的物理过程是，接收天线导体在空间电场的作用下产生感应电动势，并在导体表面激起感应电流，在天线的输入端产生电压，在接收机回路中产生电流。

所以接收天线是一个把空间电磁波能量转换成高频电流能量的转换装置，其工作过程就是发射天线的逆过程。

2.为什么引向天线的有源振子常用折合振子，引向天线的引向器和反射器怎么区分？（分数：10）答：引向天线是一个紧耦合的寄生振子端射阵，通常由一个（有时由两个）有源振子及若干个无源振子构成。

有源振子近似为半波振子，主要作用是提供辐射能量；无源振子的作用是使辐射能量集中到天线的端向，折合振子为半波振子，提供的能量能保证天线的辐射要求。

在该天线中，其反射能量作用的稍长于有源振子的无源振子称为反射器；其引导能量作用的较有源振子稍短的无源振子叫引向器。

3.简述行波天线和驻波天线的差别和优缺点。

（分数：5）答：用天线上的电流分布作为区分行波天线和驻波天线的依据：把天线上的电流按行波分布的天线叫行波天线，按驻波分布的天线叫驻波天线。

驻波天线又称为谐振天线，它的输入阻抗具有明显的谐振特性，天线的工作频带较宽，相对带宽约几分之几到百分之几；行波天线工作于行波状态，频率变化时输入阻抗近似不变，方向图随频率的变化也较缓慢，所以带宽较宽，绝对带宽可达（2~3）:1，是宽频带天线。

但是，行波天线得宽频带特性使用牺牲效益（或增益）来换取的，因为有部分能量被负载吸收，所以分行波天线效率低于驻波天线的效率。

4.什么是缝隙天线？基本缝隙天线的场辐射特点是什么？（分数：5）答：在波导或空腔谐振器开出一个或数个缝隙以辐射或接收电磁波的天线称为缝隙天线。

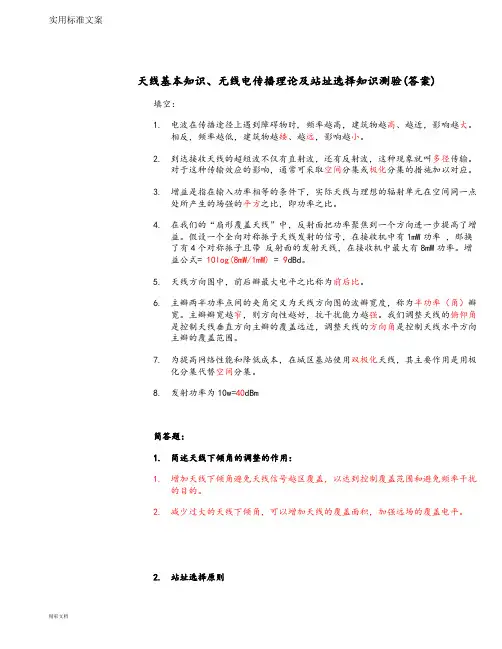

天线基本知识、无线电传播理论及站址选择知识测验(答案)填空：1.电波在传播途径上遇到障碍物时,频率越高，建筑物越高、越近，影响越大。

相反，频率越低，建筑物越矮、越远，影响越小。

2.到达接收天线的超短波不仅有直射波，还有反射波，这种现象就叫多径传输。

对于这种传输效应的影响，通常可采取空间分集或极化分集的措施加以对应。

3.增益是指在输入功率相等的条件下，实际天线与理想的辐射单元在空间同一点处所产生的场强的平方之比，即功率之比。

4.在我们的“扇形覆盖天线”中，反射面把功率聚焦到一个方向进一步提高了增益。

假设一个全向对称振子天线发射的信号，在接收机中有1mW功率，那换了有4个对称振子且带反射面的发射天线，在接收机中最大有8mW功率。

增益公式= 10log(8mW/1mW) = 9dBd。

5.天线方向图中，前后瓣最大电平之比称为前后比。

6.主瓣两半功率点间的夹角定义为天线方向图的波瓣宽度，称为半功率（角）瓣宽。

主瓣瓣宽越窄，则方向性越好，抗干扰能力越强。

我们调整天线的俯仰角是控制天线垂直方向主瓣的覆盖远近，调整天线的方向角是控制天线水平方向主瓣的覆盖范围。

7.为提高网络性能和降低成本，在城区基站使用双极化天线，其主要作用是用极化分集代替空间分集。

8.发射功率为10w=40dBm简答题：1.简述天线下倾角的调整的作用：1.增加天线下倾角避免天线信号越区覆盖，以达到控制覆盖范围和避免频率干扰的目的。

2.减少过大的天线下倾角，可以增加天线的覆盖面积，加强远场的覆盖电平。

2.站址选择原则在做GSM的设计规划时，一般遵循的站址选择的原则如下：3.在做基站选址时首先要考虑用户的话务密度分布，根据不同的话务密度，提出不同的基站站址分布和基站密度；4.充分考虑基站的有效覆盖范围，使系统满足覆盖目标的要求；5.在话务密度较高的区域设置基站时，应在满足覆盖指标的前提下，根据系统可用无线带宽及未来1-2年话务增长的趋势，使得在1-2年内，只需增加基站的载频数量，而不对基站数量做较大调整就可满足容量需求；6.充分利用现有局站站址和其它通信资源；基站的选址要考虑现有的传输条件，优先考虑有自建传输或便于自建传输的点；7.应考虑其它系统的干扰因素，保证必要的空间隔离；8.基站站址宜选在交通便利、供电可靠、机房改造费低、租金少的地方；9.基站不宜设在大功率无线电发射台、大功率电视发射台、大功率雷达站等附近，如要设站应核实是否存在相互干扰，并采取措施防止相互干扰。

绪论单元测试1【判断题】(100分)天线是一种开放式辐射系统，传输线是一种闭合式传输系统A.错B.对第一章测试1【单选题】(20分)设均匀双线的导线半径为，双线轴线间的距离为，则均匀双线的特性阻抗为：A.B.C.D.2【单选题】(20分)半波振子天线的方向图:A.在E面和H面都是8字形B.在E面和H面都是圆形C.在E面为8字形，在H面为圆形D.在H面为8字形，在E面为圆形3【多选题】(20分)设某天线输入功率为，增益为，辐射功率为，方向系数为，则距离天线距离为的测试点出最大电场强度为A.B.C.D.4【单选题】(20分)某天线的增益系数为20dB，工作频率为0.6GHz，则有效接收面积为（）m2。

A.1.99B.1.97C.1.98D.2.005【单选题】(20分)电基本振子的零功率波瓣宽度2θ0为（）A.180°B.360°C.90°D.45°第二章测试1【多选题】(20分)天线与馈线之间连接时要考虑：A.平衡输出B.交叉馈电C.平衡馈电D.阻抗匹配2【多选题】(20分)提高直立天线效率的关键在于A.降低辐射电阻B.提高损耗电阻C.降低损耗电阻D.提高辐射电阻3【判断题】(20分)短波鞭状天线一般具有很高的效率。

A.对B.错4【判断题】(20分)驻波天线，也称为谐振天线，天线上以驻波能量存在，其输入阻抗具有明显的谐振特性，天线工作频带较窄。

A.对B.错5【单选题】(20分)半波对称振子的方向系数D是（）A.1.67B.1.65C.1.64D.1.66第三章测试1【多选题】(20分)与驻波天线相比，行波天线具有以下优点A.较好的单向辐射特性B.较高的效率C.较宽的工作带宽D.较高的增益2【多选题】(20分)以下天线中行波天线有A.螺旋天线B.引向天线C.菱形天线3【判断题】(20分)螺旋天线是一种最常用的线极化天线。

A.对B.错4【判断题】(20分)为了提高菱形天线的增益，可采用回授式菱形天线结构。
