基于MATLAB的图像处理的课程设计

  • 格式：doc
  • 大小：1.75 MB
  • 文档页数：32

MATLAB GUI 设计目录一、课程设计目的 (3)二、课程设计要求 (3)三、课程设计的内容 (3)四、题目分析 (3)五、总体设计 (4)六、具体设计 (5)6.1、文件 (5)6.1.1、打开 (5)6.1.2、保存 (5)6.1.3、退出 (5)6.2、编辑 (5)6.2.1、灰度 (5)6.2.2、亮度 (6)6.2.3、截图 (7)6.2.4、缩放 (7)6.3、旋转 (9)6.3.1、上下翻转 (9)6.3.2、左右翻转 (9)6.3.3任意角度翻转 (9)6.4、噪声 (10)6.5、滤波 (10)6.6、直方图统计 (11)6.7、频谱分析 (12)6.7.1、频谱图 (12)6.7.2、通过高通滤波器........................... .. (12)6.7.3、通过低通滤波器...................................... . (13)6.8、灰度图像处理................................................ . . (14)6.8.1、二值图像……………………………………………….. .146.8.2、创建索引图像............................................. (14)6.9、颜色模型转换 (14)6.10、操作界面设计 (15)七、程序调试及结果分析 (15)八、心得体会 (16)九、参考文献 (17)十、附录 (18)基于MATLAB的图像处理的课程设计摘要：数字图像处理技术是20世纪60年代发展起来的一门新兴学科，随着图像处理理论和方法的进一步完善，使得数字图像处理技术在各个领域得到了广泛应用，并显示出广阔的应用前景。

MATLAB既是一种直观、高效的计算机语言,同时又是一个科学计算平台。

它为数据分析和数据可视化、算法和应用程序开发提供了最核心的数学和高级图形工具。

根据它提供的500多个数学和工程函数，工程技术人员和科学工作者可以在它的集成环境中交互或编程以完成各自的计算。

MATLAB中集成了功能强大的图像处理工具箱。

由于MATLAB语言的语法特征与C语言极为相似，而且更加简单，更加符合科技人员对数学表达式的书写格式，而且这种语言可移植性好、可扩展性强，再加上其中有丰富的图像处理函数，所以MATLAB在图像处理的应用中具有很大的优势。

关键词：MATLAB，数字图像处理一、课程设计目的综合运用MATLAB工具箱实现图像处理的GUI程序设计。

二、课程设计要求1）熟悉和掌握MA TLAB 程序设计方法2）掌握MATLAB GUI 程序设计3）学习和熟悉MA TLAB图像处理工具箱4）学会运用MATLAB工具箱对图像进行处理和分析三、课程设计的内容学习MATLAB GUI程序设计，利用MATLAB图像处理工具箱，设计和实现自己的Photoshop 。

要求：按照软件工程方法，根据需求进行程序的功能分析和界面设计，给出设计详细说明。

然后按照自己拟定的功能要求进行程序设计和调试。

以下几点是程序必须实现的功能。

1）图像的读取和保存。

2）设计图形用户界面，让用户能够对图像进行任意的亮度和对比度变化调整，显示和对比变换前后的图像。

3）设计图形用户界面，让用户能够用鼠标选取图像感兴趣区域，显示和保存该选择区域。

4）编写程序通过最近邻插值和双线性插值等算法将用户所选取的图像区域进行放大和缩小整数倍的操作，并保存，比较几种插值的效果。

5）图像直方图统计和直方图均衡，要求显示直方图统计，比较直方图均衡后的效果。

6）能对图像加入各种噪声，并通过几种滤波算法实现去噪并显示结果。

比较去噪效果。

四、题目分析信息化社会中，计算机在各种信息处理中发挥着重要的作用。

我们可以借助计算机，对数字图像进行处理，以达到不同的效果。

根据题目的要求，除了实现要求的功能外，还有很多的功能需要用到。

（1）、将一个RGB图像转换为灰度图像。

（2）、可以对图像做各种变换，如旋转等。

（3）、有时并不需要图像显示其细节部分，只要其轮廓，这时候不要很高的灰度级。

可以把图像转换为二值图像，进行图像腐蚀，或是创建索引图像等。

（4）、分析一个图像的频谱特征，利用傅里叶变换，将图像从空间域变换到频域，然后进行各种处理，经过高通滤波器或是低通滤波器。

（5）、为了科学地定量描述和使用颜色，人们提出了各种颜色模型，按用途可分为三类：计算颜色模型，视觉颜色模型和工业颜色模型。

有时为了不同的需要，要对颜色模型进行转换。

五、总体设计由于要实现的功能并不是很多，所以在排版的过程中，把各个功能都安排在目录栏上，整体安排如下图所示：同时在调节亮度时，虽然可以同对话框的形式输入调节的比例系数，但是这样效果不好了，不容易调节，因此这里考虑用滚动条来调节。

因此，总体的设计界面如下图所示：六、具体设计6.1、文件6.1.1、打开为了让使用者更方便的使用，所以在设计的时候，通过对话框的形式来选择文件，选择uigetfile函数来实现，uigetfile函数显示一个打开文件对话框，该对话框自动列出当前路径下的目录和文件，由于这个GUI程序的操作对象是图像文件，所以设置这里的缺省后缀名为“.bmp”。

Uigetfile函数的调用格式为[name,path]=yigetfile(…), 在按下对话框中的执行按钮“打开”后，返回选择的文件名和路径，分别保存到“name”和“path”中。

如果按下取消按钮或是发生错误，则返回值是0。

根据返回值的情况，如果是0，则弹出提示错误的对话框，否则，通过imread函数读出图像数据，把图像数据赋值给全局变量handles.img。

6.1.2、保存同样也通过对话框的形式来保存图像数据，通过uigetfile函数选择文件名和路径，用getimage（gca）取出坐标2变换后的图像数据保存到变量i，最后用imwrite 函数，把数据i存到指定的文件。

6.1.3、退出退出比较简单，程序如下所示：clc;close all;close(gcf);6.2、编辑6.2.1、灰度由于RGB图像是三维图像，所以图像数据是一个三维数组，为了显示灰度图像，把三维图像降为二维，可以只取其中的二维数据，实现方法程序为：y=(handles.img(:,:,1)); %当然也可以选择(:,:,2) 或(:,:,3)••••imshow(y);但是这样的话，根据程序所选的不同，图像数据也不同，显示也就不一样。

另一种方法就是，运用rgb2gray函数实现彩色图像到灰度图像的转换。

程序为：y=rgb2gray(handles.img); •••••imshow(y);这个程序只能用于RGB图像转换灰度图像，当原始图像本来就是灰度图像时，运行该程序时就会出错，但是使用者在使用时有时并不知道这些，为了使该程序更加完善，应该在使用者原先图像时灰度图像时使用该功能时，应该要显示提示类信息。

所以在开始时应该要有一个RGB图像或是灰度图像的判断过程。

完整的程序如下：if isrgb(handles.img)y=rgb2gray(handles.img);•••••imshow(y);elsemsgbox('这已经是灰度图像','转换失败');end如果原图是RGB，执行该操作的结果如下图：如果原图本身已经是灰度图像了，执行该操作弹出如右图所示的提示对话框6.2.2、亮度用imadjust函数，其调用格式如下：g=imadust(f,[low_in high_in],[low_out high_out]),gamma)gamma 表示映射性质，默认值是1 表示线性映射。

由于该函数有五个参数需要输入，为了方便用户改变，所以这里设计一个输入对话框，用户通过对话框把五个参数赋值给[low_in high_in],[low_out high_out],gamma这五个参数，如下一组命令建立了如图所示的输入对话框：prompt={'输入参数1','输入参数2','输入gamma'};defans={'[0 0.7]','[0 1]','1'};p=inputdlg(prompt,'输入参数',1,defans);但是，这种方法并不能很好的让用户能够对图像进行任意的亮度和对比度变化调整，有时并不事先知道参数的值要多少，也不关心，而是任意调节的，直到满意为止。

所以应该用滑动条来调节图像的亮度和对比度，这样更适合用户的使用习惯。

由于imadjust函数有五个参数，所以原则上需要设计五个滑动条来调节对比度，这对用户来说显然比较麻烦，因此在设计的时候固定其中的三个参数，通过调节两个参数的值来改变亮度和对比度。

[0 handles.beta],[0 1],handles.gm，这里的变量handles.beta和handles.gm就通过滑动条得到，滑动条设计如下图：亮度调整的tag名为ld，取值范围0~1，gamma值的tag名为gamma，取值范围为0~5。

获取滑动条参数的程序如下：handles.beta=get(handles.ld,'value');handles.gm=get(handles.gamma,'value');执行该操作，调节滑动条到上图所示位置，结果如下图：6.2.3、截图在MATLAB中，用函数imcrop实现对图像的剪切操作。

该操作剪切的是图像中的一个矩形子图，用户可以通过参数指定这个矩形四个顶点的坐标，也可以交互地用鼠标选取这个矩形。

Imcrop函数的调用格式如下：y=imcrop(handles.img);不管handles.img是三维的还是二维数据，该函数都能进行操作。

下图就是对三维图像的截图：6.2.4、缩放在MATLAB中，用函数imresize来实现对图像的放大或缩小。

插值方法可选用三种方法，最近邻插值，双线性插值，双三次插值。

该函数的调用格式如下：B＝imresize(A，m，method)其中：参数method用于指定插值的方法，可选的值为“nearest”(最近邻法),“bilinear”(双线性插值)、“bicubic”(双三次插值)，缺省值为“nearest”。

B＝imresizee(A．m，method)表示返回原图A的m倍放大图像(m小于1时实际上是缩小)；下图就是采用邻近插值法的放大和缩小图像，参数值保持默认设置：虽然处理后看不出放大的效果，这是由于坐标轴限制的原因，如果把处理后的图片保存起来，再把处理后的文件打开，就可以看到比较明显的放大效果。

合集下载

太原理工大学 matlab课程设计 图像处理

太原理工大学 matlab课程设计 图像处理

课程设计报告课程名称：实验项目：实验地点：专业班级：学号：学生姓名：同组人员：指导教师：年月日设计三MATLAB用于图像处理设计目的通过该设计，要求对图像的采集、显示、处理和存储等有一个系统的掌握和理解。

并且掌握对二维数据进行处理的方法。

一、设计内容及其主要MATLAB函数1.图像的采集与显示采集一张格式为各种类型的任一幅图像，用matlab的imread函数读入图像文件，并用image函数显示图像。

Matlab函数：imread功能是读入图像文件image显示图像文件要求采集一幅图像，把该图像读入在MATLAB中，并且显示出来。

2.图像的插值1）最近邻插值最近邻插值是最简单的插值，在这种算法中，每一个插值输出像素的值就是在输入图像中与其最近临近的采样点的值2）双线性插值双线性插值法的输出像素是它在输入图像中2*2领域采样点的平均值。

它是根据某像素点周围4个像素的灰度值在水平和垂直两个方向上对其插值。

3）双三次插值对三次插值的插值核为三次函数，其插值值领域的大小为4*4，它的插值效果比较好，但相应的计算量较大。

Matlab函数：imresize使用格式：b=imresize使用格式：b=imresize（a,m,method），返回原图的M倍放大图像；(小于1时返回缩小图像)b=imresize（a,[m,n],method）,返回M行，n列的图像b=imresize（a，m，method，h），使用用户设计的插值核h进行插值，h可以看做是一个二维的FIR滤波器。

要求：1）对采集的图像使用imresize函数，分别对其进行最近邻插值，双线性插值和双三次插值，返回二倍放大图像，并且分别显示出来与原图进行对比。

2）试着编写—M文件，对采集的图像进行最近邻插值，并且显示出来与原图像进行对比。

二、源程序及图像处理结果1)首先读入我保存在F盘的图片文件>> yuantu=imread('F:\yuantu','bmp');>> image(yuantu);（原图）2）、进行最近邻插值>> jinlinchazhi=imresize(yuantu,2,'nearest');>> subplot(1,2,1);image(yuantu);subplot(1,2,2);image(jinlinchazhi);（左边为原图，右边为最近邻插值后的图片）可以从“太原理工大学”六个字中看出插值的效果，但不是特别明显。

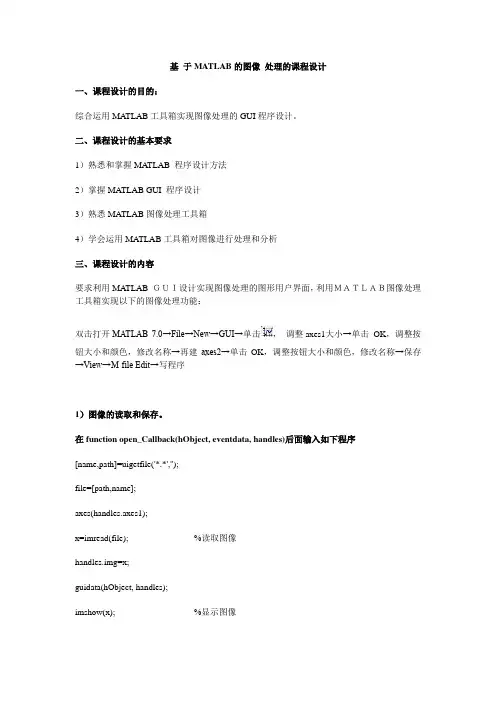

基 于MATLAB的图像 处理的课程设计
