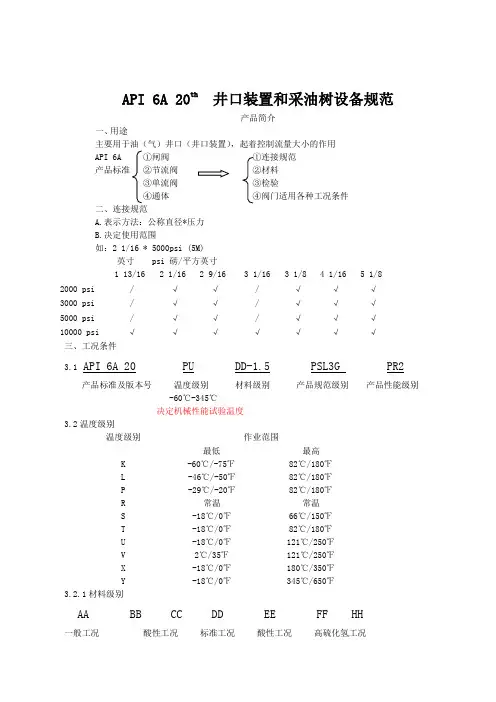

API 6A 20th井口装置和采油树设备规范产品简介一、用途主要用于油（气）井口（井口装置），起着控制流量大小的作用API 6A ①闸阀①连接规范产品标准②节流阀②材料③单流阀③检验④通体④阀门适用各种工况条件二、连接规范A.表示方法：公称直径*压力B.决定使用范围如：2 1/16 * 5000psi (5M)英寸 psi 磅/平方英寸1 13/162 1/16 2 9/163 1/16 3 1/84 1/165 1/82000 psi / √√/ √√√3000 psi / √√/ √√√5000 psi / √√/ √√√10000 psi √√√√√√√三、工况条件3.1 API 6A 20 PU DD-1.5 PSL3G PR2产品标准及版本号温度级别材料级别产品规范级别产品性能级别 -60℃-345℃决定机械性能试验温度3.2温度级别温度级别作业范围最低最高K -60℃/-75℉82℃/180℉L -46℃/-50℉82℃/180℉P -29℃/-20℉82℃/180℉R 常温常温S -18℃/0℉66℃/150℉T -18℃/0℉82℃/180℉U -18℃/0℉121℃/250℉V 2℃/35℉121℃/250℉X -18℃/0℉180℃/350℉Y -18℃/0℉345℃/650℉3.2.1材料级别AA BB CC DD EE FF HH一般工况酸性工况标准工况酸性工况高硫化氢工况BB EE两个不锈钢工况CC FF HH 三个全不锈钢工况AA BB CC五大件的硬度值HB≥174（≤HRC22）DD EE FF HH五大件的硬度值HB197-235AA~HH 五大件上需打印硬度值，其中EE FF HH全检4.产品规范级别（Pradust Specifatian Leve）:PSL1 PSL2 PSL3 PSL3G PSL4,决定了公司对产品检验控制程序规范级别无损检测是否硬度PSL1 MT PT UT RT 否抽检PSL2 MT PT 是抽检抽检打印PSL3/3G MT UT 是全检全检打印PSL4 UT RT 是全检全检打印▲PU DD PSL2 为标准工况，指客户不了解时，我们按该标准工况实施5.产品性能级别：PRPR1 PR2两个级别决定对产品型式试验的程序性能级别开关试验PR1 2次PR2 160次6.材料6.1化学成分：C S P及其合金元素总含量规范级别S PPSL1 ≤0.045 ≤0.045PSL2 ≤0.04 ≤0.04PSL3 ≤0.025 ≤0.025PSL4 ≤0.025 ≤0.025根据要求符合SK/QHSEW-02-4.1.3 Rev B2大批量生产锻造用低应力低合金钢材料规范、客户的要求6.2非金属6.3焊接材料堆焊按ASME 第IX卷第Ⅱ和第Ⅲ章进行评定，其化学分析按ASME第Ⅸ卷的要求进行用于硫化氢环境堆焊应符合NACE MR 0175的要求（例如：EE-1.5/1.5/NL耐硫化氢/腐蚀浓度决定）6.4热处理我以调质为主，要求：1.淬火液温度不小于32℃，淬火完之后不大于49℃2.对热处理炉、设备、热处理炉的检测设备必须进行评定7.检验与试验▲外形尺寸▲硬度试验硬度试验应按ASTM E10或E18规定的程序进行，按ASTM E140进行硬度换算验收准则：零件应达到下述规定的最小硬度值材料牌号最低布氏硬度36K HBW140 45K HBW140 60K HBW174 75K HBW197▲ 机械性能试验本体、盖、端部和出口连接的标准材料性能要求▲ 无损检测 ▲ 化学成分分析▲ 阀门液压（气压）试验 ▲ 开关试验（力矩试验） 8.我公司产品结构形式 FA 型阀门 FG 型阀门 FC 型阀门.................◆ 螺纹表示方法（符合ISO 11960）API 管线管螺纹：LP API 套管（短螺纹）：STC(CSG) API 套管（长螺纹）：LC(LCSG) API 套管（支柱）：BC API 套管（末端管线）：XC API 油管（不加厚）：NU(TBG) API 油管（外加厚）：EU(UPTBG) ▲API 螺纹一、管线管螺纹 LP(Line Pipe) 二、油管螺纹 TBG (NUE)不加厚 UPTBG(EUE)外加厚 三、套管螺纹：LCSG(长圆扣螺纹) CSG CSG(短圆扣螺纹)BCSG(偏梯形螺纹) 单边7.50四、钻井扣NC 或IF 扣 NC 扣：梯形螺纹，411为公扣 （4 1/2IF 扣）、410为母扣材料牌号 0.2%屈服强度 最小，Mpa(psi) 抗拉强度最小，Mpa(psi) 2in(50mm)延伸率 伸率，最小（%）断面收缩率 最小（%） 36K 248 (36 000) 483 (70 000) 21 不要求 45K 310 (45 000) 483 (70 000) 19 32 60K 414 (60 000) 586 (85 000) 18 35 75K517 (75 000)655 (95 000)1735▼共同特点：1.锥度螺纹（1：16 /1：8）2.可密封3. 600的牙型（BCSG）4.每种螺纹必须使用标准规检验，符合手柄紧密距A的要求★5.API SPEC 5B = GB/T9253套管螺纹：1.BCSG 2.CSG 3.LCSG油管螺纹：1.UPTBG(外加厚) 2.TBG(不加厚)管线管螺纹：LP等同NPT螺纹 GB:《600锥度螺纹》，ANSI B1.20《一般用途管线管螺纹》1. 2”LP、2”NPT以下的，几乎等同2. 2”LP以上的中径不一样3. 看螺纹结构形式API螺纹必须机紧，才能密封，规定扭矩（API SPEC 5B里有）各公司部分用于石油管线螺纹：1.VAM扣：油管头、套管头扣2.NEW VAM扣：油管头、套管头扣3. TM扣（塔里木）4.3SB扣前3种是日本住友公司的，第四种也是日本企业生产的以上4种扣得共同点：①锥度②气井密封③用规进行检验◎PH17-4 沉淀硬化不锈钢 HRC23~33Niconle718 高强度材料 HRC35~40以上新规定不推荐高硫化氢作业的承压件◆阀门的7个标识1.材料类别：（M.C） AA BB CC DD EE FF HH2.温度级别：（TC） K L P R S T U V3.压力级别：（W.P） 2Mpa~20Mpa4.性能级别：（PR） PR1~PR25.规范级别：（PSL） PSL1 PSL2 PSL3/3G PSL46.通径：（W.S） 1 13/16、2 1/16………7 1/167.材料牌号：（M.R） 36K 45K 60K 75K☆影响产品互换性能要求的是：A.压力B.通径A.B决定API 6A法兰的所有连接尺寸☆影响使用工况的是：A.材料牌号B.温度级别☆影响生产制造过程控制的是：A.产品的性能级别B.产品的规范级别C.材料类别▲螺栓、螺母API使用规定：螺栓AA BB CC DD EE FF HHNACE:ⅢNACE:ⅡNACE:ⅠP S T U K L P S T U P S T U P S T U L K L K U P S T材料ASTM A93Gr B7/35Crmo4140ASTM A320Gr B7/4140ASTM A193Gr B7/35Crmo4140同左A453 Gr660~500蒙乃尔标记B7 B7 B7M B7M M-K-N 最小屈服强度≥725Mpa ≥725Mpa ≥552Mpa ≥552Mpa ≥725Mpa硬度HRC26~33 HRC26~33 HRC≤22 HRC≤22 HRC≤22 冲击/ 有/ 有有螺母材质ASTM A1942H/45＃ASTM A1942H/45＃ASTM A1942H/45＃ASTM A194Gr.2Hm/45＃ASTM A194Gr.2Hm/45＃标记2H 2H 2HM 2HM 2HM硬度HRC26~33 HRC26~33 HRC≤22 HRC≤22 HRC≤22 冲击无无无无无BT圈套管头用“O”型圈油管头用R、RX垫环230表面粗糙度≤1.6umBX垫环230表面粗糙度≤0.8um★阀逆时针转动为开启方向，顺时针转动为关闭★阀杆必须满足75K要求阀杆≥HB174AA级时阀杆不抗硫化氢HB240~280DD级时阀杆抗硫化氢 HRC≤22,但必须≥174而PH17-4材料，材质本身性能要求为HRC28~33，其材质本身含各种优良的抗硫化氢成分，在与“HRC≤22”硬度要求时（抗硫化氢），有冲突时，参照其材质本身。
API 6A 20th井口装置和采油树设备规范产品简介一、用途主要用于油（气）井口（井口装置），起着控制流量大小的作用API 6A ①闸阀①连接规范产品标准②节流阀②材料③单流阀③检验④通体④阀门适用各种工况条件二、连接规范A.表示方法：公称直径*压力B.决定使用范围如：2 1/16 * 5000psi (5M)英寸 psi 磅/平方英寸1 13/162 1/16 2 9/163 1/16 3 1/84 1/165 1/82000 psi / √√/ √√√3000 psi / √√/ √√√5000 psi / √√/ √√√10000 psi √√√√√√√三、工况条件3.1 API 6A 20 PU DD-1.5 PSL3G PR2产品标准及版本号温度级别材料级别产品规范级别产品性能级别 -60℃-345℃决定机械性能试验温度3.2温度级别温度级别作业范围最低最高K -60℃/-75℉82℃/180℉L -46℃/-50℉82℃/180℉P -29℃/-20℉82℃/180℉R 常温常温S -18℃/0℉66℃/150℉T -18℃/0℉82℃/180℉U -18℃/0℉121℃/250℉V 2℃/35℉121℃/250℉X -18℃/0℉180℃/350℉Y -18℃/0℉345℃/650℉3.2.1材料级别AA BB CC DD EE FF HH一般工况酸性工况标准工况酸性工况高硫化氢工况BB EE两个不锈钢工况CC FF HH 三个全不锈钢工况AA BB CC五大件的硬度值HB≥174（≤HRC22）DD EE FF HH五大件的硬度值HB197-235AA~HH 五大件上需打印硬度值，其中EE FF HH全检4.产品规范级别（Pradust Specifatian Leve）:PSL1 PSL2 PSL3 PSL3G PSL4,决定了公司对产品检验控制程序规范级别无损检测是否硬度PSL1 MT PT UT RT 否抽检PSL2 MT PT 是抽检抽检打印PSL3/3G MT UT 是全检全检打印PSL4 UT RT 是全检全检打印▲PU DD PSL2 为标准工况，指客户不了解时，我们按该标准工况实施5.产品性能级别：PRPR1 PR2两个级别决定对产品型式试验的程序性能级别开关试验PR1 2次PR2 160次6.材料6.1化学成分：C S P及其合金元素总含量规范级别S PPSL1 ≤0.045 ≤0.045PSL2 ≤0.04 ≤0.04PSL3 ≤0.025 ≤0.025PSL4 ≤0.025 ≤0.025根据要求符合SK/QHSEW-02-4.1.3 Rev B2大批量生产锻造用低应力低合金钢材料规范、客户的要求6.2非金属6.3焊接材料堆焊按ASME 第IX卷第Ⅱ和第Ⅲ章进行评定，其化学分析按ASME第Ⅸ卷的要求进行用于硫化氢环境堆焊应符合NACE MR 0175的要求（例如：EE-1.5/1.5/NL耐硫化氢/腐蚀浓度决定）6.4热处理我以调质为主，要求：1.淬火液温度不小于32℃，淬火完之后不大于49℃2.对热处理炉、设备、热处理炉的检测设备必须进行评定7.检验与试验▲外形尺寸▲硬度试验硬度试验应按ASTM E10或E18规定的程序进行，按ASTM E140进行硬度换算验收准则：零件应达到下述规定的最小硬度值材料牌号最低布氏硬度36K HBW140 45K HBW140 60K HBW174 75K HBW197▲ 机械性能试验本体、盖、端部和出口连接的标准材料性能要求▲ 无损检测 ▲ 化学成分分析▲ 阀门液压（气压）试验 ▲ 开关试验（力矩试验） 8.我公司产品结构形式 FA 型阀门 FG 型阀门 FC 型阀门.................◆ 螺纹表示方法（符合ISO 11960）API 管线管螺纹：LP API 套管（短螺纹）：STC(CSG) API 套管（长螺纹）：LC(LCSG) API 套管（支柱）：BC API 套管（末端管线）：XC API 油管（不加厚）：NU(TBG) API 油管（外加厚）：EU(UPTBG) ▲API 螺纹一、管线管螺纹 LP(Line Pipe) 二、油管螺纹 TBG (NUE)不加厚 UPTBG(EUE)外加厚 三、套管螺纹：LCSG(长圆扣螺纹) CSG CSG(短圆扣螺纹)BCSG(偏梯形螺纹) 单边7.50四、钻井扣NC 或IF 扣 NC 扣：梯形螺纹，411为公扣 （4 1/2IF 扣）、410为母扣材料牌号 0.2%屈服强度 最小，Mpa(psi) 抗拉强度最小，Mpa(psi) 2in(50mm)延伸率 伸率，最小（%）断面收缩率 最小（%） 36K 248 (36 000) 483 (70 000) 21 不要求 45K 310 (45 000) 483 (70 000) 19 32 60K 414 (60 000) 586 (85 000) 18 35 75K517 (75 000)655 (95 000)1735▼共同特点：1.锥度螺纹（1：16 /1：8）2.可密封3. 600的牙型（BCSG）4.每种螺纹必须使用标准规检验，符合手柄紧密距A的要求★5.API SPEC 5B = GB/T9253套管螺纹：1.BCSG 2.CSG 3.LCSG油管螺纹：1.UPTBG(外加厚) 2.TBG(不加厚)管线管螺纹：LP等同NPT螺纹 GB:《600锥度螺纹》，ANSI B1.20《一般用途管线管螺纹》1. 2”LP、2”NPT以下的，几乎等同2. 2”LP以上的中径不一样3. 看螺纹结构形式API螺纹必须机紧，才能密封，规定扭矩（API SPEC 5B里有）各公司部分用于石油管线螺纹：1.VAM扣：油管头、套管头扣2.NEW VAM扣：油管头、套管头扣3. TM扣（塔里木）4.3SB扣前3种是日本住友公司的，第四种也是日本企业生产的以上4种扣得共同点：①锥度②气井密封③用规进行检验◎PH17-4 沉淀硬化不锈钢 HRC23~33Niconle718 高强度材料 HRC35~40以上新规定不推荐高硫化氢作业的承压件◆阀门的7个标识1.材料类别：（M.C） AA BB CC DD EE FF HH2.温度级别：（TC） K L P R S T U V3.压力级别：（W.P） 2Mpa~20Mpa4.性能级别：（PR） PR1~PR25.规范级别：（PSL） PSL1 PSL2 PSL3/3G PSL46.通径：（W.S） 1 13/16、2 1/16………7 1/167.材料牌号：（M.R） 36K 45K 60K 75K☆影响产品互换性能要求的是：A.压力B.通径A.B决定API 6A法兰的所有连接尺寸☆影响使用工况的是：A.材料牌号B.温度级别☆影响生产制造过程控制的是：A.产品的性能级别B.产品的规范级别C.材料类别▲螺栓、螺母API使用规定：螺栓AA BB CC DD EE FF HHNACE:ⅢNACE:ⅡNACE:ⅠP S T U K L P S T U P S T U P S T U L K L K U P S T材料ASTM A93Gr B7/35Crmo4140ASTM A320Gr B7/4140ASTM A193Gr B7/35Crmo4140同左A453 Gr660~500蒙乃尔标记B7 B7 B7M B7M M-K-N 最小屈服强度≥725Mpa ≥725Mpa ≥552Mpa ≥552Mpa ≥725Mpa硬度HRC26~33 HRC26~33 HRC≤22 HRC≤22 HRC≤22 冲击/ 有/ 有有螺母材质ASTM A1942H/45＃ASTM A1942H/45＃ASTM A1942H/45＃ASTM A194Gr.2Hm/45＃ASTM A194Gr.2Hm/45＃标记2H 2H 2HM 2HM 2HM硬度HRC26~33 HRC26~33 HRC≤22 HRC≤22 HRC≤22 冲击无无无无无BT圈套管头用“O”型圈油管头用R、RX垫环230表面粗糙度≤1.6umBX垫环230表面粗糙度≤0.8um★阀逆时针转动为开启方向，顺时针转动为关闭★阀杆必须满足75K要求阀杆≥HB174AA级时阀杆不抗硫化氢HB240~280DD级时阀杆抗硫化氢 HRC≤22,但必须≥174而PH17-4材料，材质本身性能要求为HRC28~33，其材质本身含各种优良的抗硫化氢成分，在与“HRC≤22”硬度要求时（抗硫化氢），有冲突时，参照其材质本身。
井口采油设备安全操作培训教材采油设备管理采油设备管理培训讲义本课程主要讲:井口设备、电动清蜡设备、压力容器、抽油机设备的基本构成及原理，设备的日常维护保养和方法以及设备维护、操作时的安全注意事项。
学习目的1、要求员工掌握井口设备、采油树结构、各部件名称及作用2、要求员工掌握基本概念第一章井口设备本章重点:自喷井井口装置中的采油树结构、各部件组成作用。
自喷井清蜡设备。
为了保证油井的正常生产及稳产高产，就必须在井口和站(间)安装一些设备，如采油井口控制设备、站(间)设备、集输设备等。
井口设备分:井站(间)设备、自喷井井口装置、自喷井清蜡设备。
1、井站(间)设备—就是在井口和站(间)内安装的一些能控制、调节油气产量，对油气进行(加温)外输的设备。
2、自喷井井口装置—它包括套管头、油管头、采油树三个部分，即由悬挂密封部分、调节控制部分和附件组成。
其基本连接方式有螺纹式、法兰式和卡箍式三种。
但是新疆油田公司常用的是法兰式井口装置。
3、自喷井电动清蜡设备--电动绞车、配电盘、地面电缆等组成。
第一节采油树一、基本概念1、套管头—用于悬挂各层套管、密封各层套管环形空间，安装在套管拄顶部或另一套管头的上部。
2、油管头--用于悬挂油管，密封油管-套管环形空间，安装在最上层的套管头或最小套管挂上的部件。
3、采油树--用于控制油井生产和进行日常维修作业，安装在套管头上部连接法兰上的各种阀门、三通、四通、油管挂和油嘴等总称。
4、自喷井—依靠地层本身的能量使地下流体喷出地面的井。
5、油嘴—用于控制油井压力，调节流体流量的一种中心有圆孔的节流器。
6、油样—井口取的脱气原油样品或油层条件下高压物性取样得到的原油样品。
7、液样—为进行含水等分析取自喷井口或管线中的液体样品。
8、井口压力—套管压力和油管压力的统称。
9、套管压力—井口套管和油管环形空间内的压力。
10、油管压力—流动压力把油气从井底经过油管举升到井口后的剩余压力。
11、回压—克服下游流动阻力所需要的起始压力。
