热力发电厂-学习指南

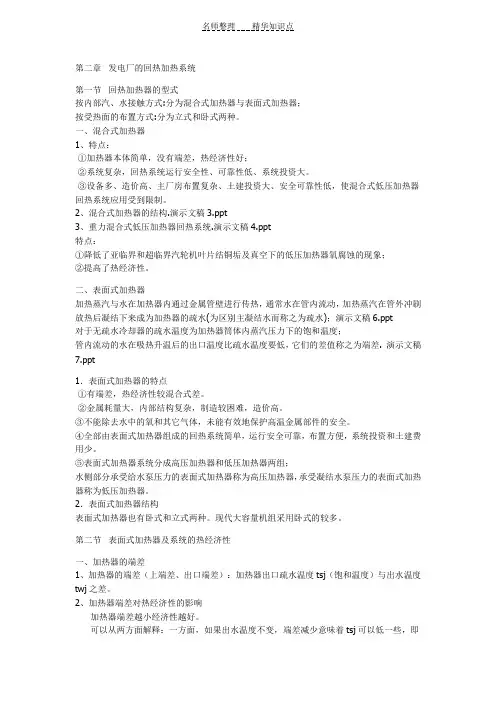

第二章发电厂的回热加热系统第一节回热加热器的型式按内部汽、水接触方式:分为混合式加热器与表面式加热器；按受热面的布置方式:分为立式和卧式两种。

一、混合式加热器1、特点：①加热器本体简单，没有端差，热经济性好；②系统复杂，回热系统运行安全性、可靠性低、系统投资大。

③设备多、造价高、主厂房布置复杂、土建投资大、安全可靠性低，使混合式低压加热器回热系统应用受到限制。

2、混合式加热器的结构.演示文稿3.ppt3、重力混合式低压加热器回热系统.演示文稿4.ppt特点：①降低了亚临界和超临界汽轮机叶片结铜垢及真空下的低压加热器氧腐蚀的现象；②提高了热经济性。

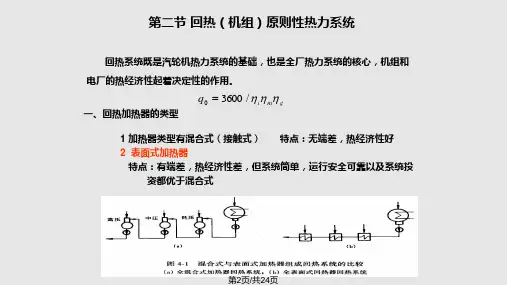

二、表面式加热器加热蒸汽与水在加热器内通过金属管壁进行传热，通常水在管内流动，加热蒸汽在管外冲刷放热后凝结下来成为加热器的疏水(为区别主凝结水而称之为疏水)；演示文稿6.ppt对于无疏水冷却器的疏水温度为加热器筒体内蒸汽压力下的饱和温度；管内流动的水在吸热升温后的出口温度比疏水温度要低，它们的差值称之为端差. 演示文稿7.ppt1．表面式加热器的特点①有端差，热经济性较混合式差。

②金属耗量大，内部结构复杂，制造较困难，造价高。

③不能除去水中的氧和其它气体，未能有效地保护高温金属部件的安全。

④全部由表面式加热器组成的回热系统简单，运行安全可靠，布置方便，系统投资和土建费用少。

⑤表面式加热器系统分成高压加热器和低压加热器两组；水侧部分承受给水泵压力的表面式加热器称为高压加热器，承受凝结水泵压力的表面式加热器称为低压加热器。

2．表面式加热器结构表面式加热器也有卧式和立式两种。

现代大容量机组采用卧式的较多。

第二节表面式加热器及系统的热经济性一、加热器的端差1、加热器的端差（上端差、出口端差）：加热器出口疏水温度tsj（饱和温度）与出水温度twj之差。

2、加热器端差对热经济性的影响加热器端差越小经济性越好。

可以从两方面解释：一方面，如果出水温度不变，端差减少意味着tsj可以低一些，即回热抽汽压力可以低一些，回热抽汽做功比增加，热经济性变好。

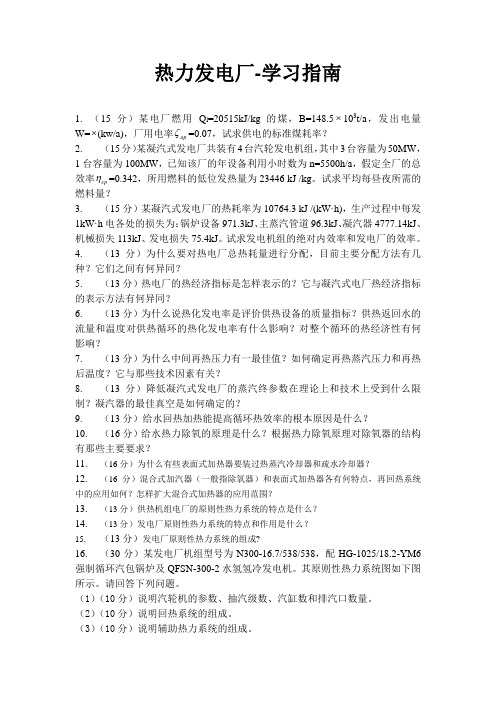

热力发电厂-学习指南1.（15分）某电厂燃用Q l=20515kJ/kg的煤，B=148.5⨯103t/a，发出电量ζ=0.07，试求供电的标准煤耗率？W=⨯(kw/a)，厂用电率ap2.（15分）某凝汽式发电厂共装有4台汽轮发电机组，其中3台容量为50MW，1台容量为100MW，已知该厂的年设备利用小时数为n=5500h/a，假定全厂的总η=0.342，所用燃料的低位发热量为23446 kJ /kg。

试求平均每昼夜所需的效率cp燃料量？3.（15分）某凝汽式发电厂的热耗率为10764.3 kJ /(kW·h)，生产过程中每发1kW·h电各处的损失为：锅炉设备971.3kJ、主蒸汽管道96.3kJ、凝汽器4777.14kJ、机械损失113kJ、发电损失75.4kJ。

试求发电机组的绝对内效率和发电厂的效率。

4.（13分）为什么要对热电厂总热耗量进行分配，目前主要分配方法有几种？它们之间有何异同？5.（13分）热电厂的热经济指标是怎样表示的？它与凝汽式电厂热经济指标的表示方法有何异同？6.（13分）为什么说热化发电率是评价供热设备的质量指标？供热返回水的流量和温度对供热循环的热化发电率有什么影响？对整个循环的热经济性有何影响？7.（13分）为什么中间再热压力有一最佳值？如何确定再热蒸汽压力和再热后温度？它与那些技术因素有关？8.（13分）降低凝汽式发电厂的蒸汽终参数在理论上和技术上受到什么限制？凝汽器的最佳真空是如何确定的？9.（13分）给水回热加热能提高循环热效率的根本原因是什么？10.（16分）给水热力除氧的原理是什么？根据热力除氧原理对除氧器的结构有那些主要要求？11.（16分）为什么有些表面式加热器要装过热蒸汽冷却器和疏水冷却器？12.（16分）混合式加汽器（一般指除氧器）和表面式加热器各有何特点，再回热系统中的应用如何？怎样扩大混合式加热器的应用范围？13.（13分）供热机组电厂的原则性热力系统的特点是什么？14.（13分）发电厂原则性热力系统的特点和作用是什么？15.（13分）发电厂原则性热力系统的组成?16.（30分）某发电厂机组型号为N300-16.7/538/538，配HG-1025/18.2-YM6强制循环汽包锅炉及QFSN-300-2水氢氢冷发电机。

发电厂热力设备(高起专)-学习指南发电厂热力设备(高起专)-学习指南一、填空题1、人类已开发利用了各种能源，如燃料的化学能，原子核能，能，能，能等;有机燃料是指后可以放出大量的物质，目前世界上所用的燃料可分为两大类，燃料和燃料2、按照燃用燃料的不同，可以将锅炉分为:燃炉，燃炉和燃炉;按照工质在蒸发受热面内流动的主要动力来源不同，一般可将锅炉分为: 循环锅炉，循环锅炉和锅炉3、汽轮机是以为工质，将其能转变为能的回转式动机，汽水分离装置的任务是将中的水分尽可能地分离出来，以提高蒸汽的品质，蒸汽的品质是指蒸汽的程度，蒸汽中的杂质为各种类，类和物，其中绝大部分为类4、过热器的作用是将蒸汽成具有一定温度的蒸汽5、按照工作原理不同，可将汽轮机分为: 式汽轮机，蒸汽主要在中膨胀和式汽轮机，蒸汽在和中膨胀，动叶栅是由叶型按一定和一定安装在叶轮上形成的，汽轮机的转子的作用是汇聚各所得到的能传递给发电，汽轮机每一个运行周期都包括: ，运行和三个阶段，汽轮机的服务年限一般为年，根据统计资料表明机组终生态启动次数通常不超过120~ 次 6、凝汽设备主要由: 器，泵，泵和抽气器等组成，电厂中冷却水的供水方式有: 供水和供水两种方式7、暖管是指锅炉点火后，利用其产生的蒸汽对管道等进行的过程，其目的是减小启动时因温差产生的应力以及避免启动中蒸汽凝结成水对管道的和对汽轮机的二、简答题1、何为电厂热力设备，并指出热力电厂中三大主机设备的名称,2、简要指出电厂锅炉的主要工作内容，及何为“锅”，何为“炉”,3、何为自然水循环锅炉，强制循环锅炉和直流锅炉,4、何为汽轮机的“级”，何为单级汽轮机，何为多级汽轮机,5、何为汽轮机的设计工况，何为汽轮机的变工况,6、指出汽缸的作用，循环水泵的作用，给水泵的作用，盘车装置的作用，何为汽轮机的冲转,7、为何通常所指汽轮机的寿命也即是转子的寿命,8、为避免发电机与电力系统在并列时产生较大的冲击电流会烧坏发电机，要求机组在并网时必须满足哪三个条件,三、识图题1、试根据热力电厂中电能生产的流程，用线条(代表管道)将各设备连起来，并指出管中通过的工质的名称图中各数字代表设备的名称是:1—凝结水泵，2—给水泵，3—除氧器，4—锅炉，5—汽轮机，6—凝结器5 发电机4 61 322、图示锅炉自然水循环工作原理及流程示意图，试指出图中各数字代表部件中的名称及各部件中的工质是什么物质1三 243 炉墙参考答案一、填空题1、风，水，太阳，燃烧，热量，核，有机2、煤，油，气，自然，强制，直流3、水蒸汽，热，机械，原，蒸汽，洁净，盐，碱，氧化，盐4、饱和，加热，过热5、冲动，喷咀(静叶栅)，反动，喷咀(静叶栅)，动叶栅，相同，距离，角度，动叶栅，机械，发电机，启动，带负荷，停机，30，冷，1506、凝结器，凝结水，循环水，直流(开式)，循环(闭式)7、低温，预热，热，冲击，水冲击二、简答题1、答:是指在热力电厂中有关热能(蒸汽)的产生，热能的传递以及将热能转变成机械能的过程中用到的设备，如锅炉，省煤器，汽轮机等设备，三大主机设备是:锅炉，汽轮机，发电机2、答:电厂锅炉的主要工作内容是:燃料的燃烧，热量的传递，水的加热与汽化和蒸汽的过热等，“锅”即为汽水系统，“炉”即为燃烧系统3、答:水在锅炉蒸发受热面组成的循环回路中的流动是靠水和汽水混合物的重度差而建立起来的锅炉水循环称为自然循环锅炉，如是依靠水泵而建立起来的锅炉水循环称为强制循环锅炉，而直流锅炉是没有汽包，整个锅炉是由许多管子并联由联箱连接而成，在给水泵压头作用下，给水顺序一次通过加热，过热各个受热面4、答:由喷咀和动叶栅组成的从热能到机械能的转换的基本单元称为汽轮机的“级”，由一个级组成的汽轮机称为单级汽轮机，由二个以上的级组成的汽轮机称为多级汽轮机5、答:汽轮机设计所依据的各种参数值称为设计值，汽机运行时，如果各种参数值都保持设计值，这种工况称为汽轮机的设计工况，而如果各种参数值都偏离设计值的运行工况称为汽轮机的变工况6、答:汽缸的作用是:一、使进入汽轮机工质与外界隔绝，二、起定位与支承作用，三、使进汽、排汽与抽汽都有规律的流动与分配循环水泵的作用是连续不断地供给各冷却设备需要的冷却水，给水泵的作用是连续不断地将通过除氧器的给水输送给锅炉，盘车装置的作用是当汽轮机不进汽时，能使转子保持转动状态，以避免转子热弯曲变形汽轮机的冲转是指将蒸汽进入汽轮机使汽轮机转子由静止或从盘车状态变化到高速转动的状态7、答:因汽轮机在启停和变工况运行中，转子处于一种不稳定的传热过程，转子不仅承受工作蒸汽的高压引起的应力和高温产生的蠕变损伤，而且还要承受高速旋转产生的离心力和和传递扭矩产生的剪切应力以及变工况引起的热应力等等，可见与其他部件相比，转子的工作条件最为恶劣，往往首先在转子上产生裂纹，因此通常所指汽轮机的寿命也即是转子的寿命8、答:一是发电机与电力系统的电压要相等，二是电压相位要一致，三是频率要相等三、识图题1 答:发电机 5代表工质是水代表工质是水蒸气4 63122、各数字代表各部件的名称:1—汽包，其内的工质是饱和水和蒸汽2—水冷壁(上升管)其内的工质是汽水混合物，3—下联箱，其内的工质是饱和水4—下降管，其内的工质是饱和水。

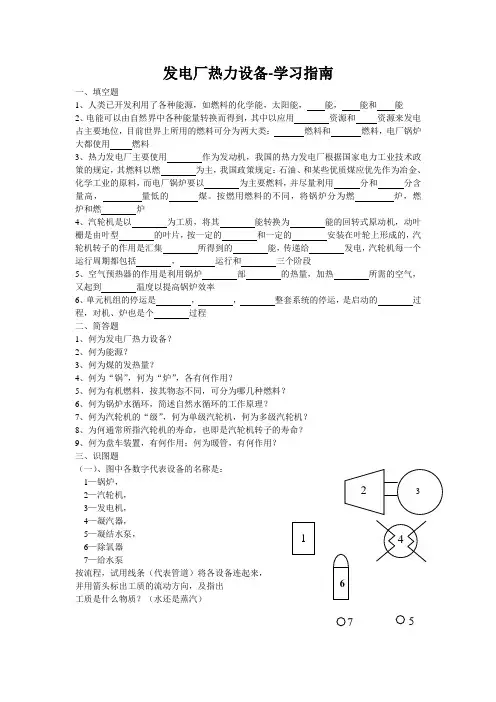

发电厂热力设备-学习指南一、填空题1、人类已开发利用了各种能源，如燃料的化学能，太阳能，能，能和能2、电能可以由自然界中各种能量转换而得到，其中以应用资源和资源来发电占主要地位，目前世界上所用的燃料可分为两大类：燃料和燃料，电厂锅炉大都使用燃料3、热力发电厂主要使用作为发动机，我国的热力发电厂根据国家电力工业技术政策的规定，其燃料以燃为主，我国政策规定：石油、和某些优质煤应优先作为冶金、化学工业的原料，而电厂锅炉要以为主要燃料，并尽量利用分和分含量高，量低的煤。

按燃用燃料的不同，将锅炉分为燃炉，燃炉和燃炉4、汽轮机是以为工质，将其能转换为能的回转式原动机，动叶栅是由叶型的叶片，按一定的和一定的安装在叶轮上形成的，汽轮机转子的作用是汇集所得到的能，传递给发电，汽轮机每一个运行周期都包括，运行和三个阶段5、空气预热器的作用是利用锅炉部的热量，加热所需的空气，又起到温度以提高锅炉效率6、单元机组的停运是，，整套系统的停运，是启动的过程，对机、炉也是个过程二、简答题1、何为发电厂热力设备？2、何为能源？3、何为煤的发热量？4、何为“锅”，何为“炉”，各有何作用？5、何为有机燃料，按其物态不同，可分为哪几种燃料？6、何为锅炉水循环，简述自然水循环的工作原理？7、何为汽轮机的“级”，何为单级汽轮机，何为多级汽轮机？8、为何通常所指汽轮机的寿命，也即是汽轮机转子的寿命？9、何为盘车装置，有何作用；何为暖管，有何作用？三、识图题（一）、图中各数字代表设备的名称是：1—锅炉，2—汽轮机，3—发电机，4—凝汽器，5—凝结水泵，6—除氧器7—给水泵按流程，试用线条（代表管道）将各设备连起来，并用箭头标出工质的流动方向，及指出工质是什么物质？（水还是蒸汽）47 5（二）、图示为锅炉自然水循环示意图，试指出下降管及水冷壁中工质是什么物质并利用箭头标出其流动方向热辐射参考答案一、填空题1、水，风，原子核2、燃料，水，有机燃料，核，有机燃料3、汽轮机，煤，煤，水，灰，发热，劣质，煤，油，气4、水蒸汽，热，机械，相同，距离，角度，各动叶栅，机械，发电机，启动，带负荷，停机5、尾部烟道，燃料燃烧，降低烟气6、锅炉，汽轮机，发电机，逆，冷却二、简答题1、答：是指在热力电厂中有关热能（蒸汽）的产生，热能的传递以及将热能转变成机械能的过程中用到的设备，如锅炉，省煤器，汽轮机等设备，三大主机设备是：锅炉，汽轮机，发电机2、答：是指可以提供动力或能量的物质资源3、答：是指1kg煤完全燃烧所放出的热量4、答：“锅”是指汽水系统，其作用是吸收燃料燃烧放出的热量，使水加热、蒸发，最后变成具有一定参数的过热蒸汽；“炉”即是燃烧系统，其作用是使燃料在炉内燃烧良好，放出热量5、答：有机燃料是指燃烧后可发出大量热量的物质，按其物态不同，可分为：固体燃料，液体燃料和气体燃料6、答：水在汽包，下降管，下联箱，上升管，汽包组成的回路中的流动过程称为锅炉水循环。

中原工学院《热力发电厂》教案能源与环境学院系别：热能与动力工程系任课教师：***绪论❖教学目的：掌握电能生产的特点及其要求，熟悉热力发电厂的类型，了解我国的电力发展概况及其发展政策。

❖内容提要：电能的特点以及对电力生产的要求，发电厂的分类，我国电力工业发展概况及发展政策，本课程的学习要求。

一、电力工业在国民经济中的地位和作用二、电力生产的特点及基本要求三、各种类型的热力发电厂四、我国电力工业的技术政策及国内外电力工业的发展概况五、本课程在电厂热能动力设备专业中的地位和作用❖授课时间：20分钟❖重点内容：各种类型的热力发电厂❖板书：以黑板粉笔书写为主第一章热力发电厂动力循环及其热经济性❖教学目的：掌握评价热力发电厂热经济性的主要方法。

❖内容提要：第一节热力发电厂热经济性的评价方法本单元主要讲述评价热力发电厂热经济性的主要方法：热量法、熵方法和火用方法。

❖授课时间：70分钟❖重点内容：评价热力发电厂热经济性的主要方法：热量法、熵方法。

❖板书：以黑板粉笔书写为主，并辐以幻灯片。

难点：评价热力发电厂热经济性的主要方法：热量法、熵方法。

思考题：发电厂在完成能量的转换过程中，存在哪些损失？其中哪一项热损失最大？为什么？❖教学目的：掌握凝汽式发电机组的主要热经济性指标以及朗肯循环、回热循环的热经济性，掌握蒸汽初参数对发电厂热经济性的影响规律。

❖内容提要：第二节热力发电厂热经济性的评价方法本单元主要讲述凝汽式发电厂的主要热经济性指标和发电厂的动力循环。

一、汽轮发电机组的汽耗量和汽耗率二、汽轮发电机组的热耗量和热耗率三、发电厂的热耗量和热耗率四、发电厂的煤耗量和煤耗率以及标准煤耗率五、全厂供电标准煤耗率第三节发电厂的动力循环一、朗肯循环及其热经济性二、回热循环及其热经济性：（一）给水回热加热的意义（二）给水回热加热的热经济性（三）影响回热过程热经济性的因素三、蒸汽初参数对发电厂热经济性的影响（一）提高初温对理想循环热效率的影响（二）提高初温对汽轮机的绝对内效率的影响（三）提高初压对理想循环热效率的影响（四）提高初压对汽轮机的绝对内效率的影响（五）提高蒸汽初参数对发电厂热经济性的影响（六）最有利蒸汽初压（七）提高蒸汽参数受到的限制（八）采用高参数大容量机组的意义❖授课时间：90分钟❖重点内容：凝汽式发电厂的主要热经济性指标，蒸汽初参数对发电厂热经济性的影响。
