光致发光(PL)光谱583课件

光致发光(PL)光谱583课件
光致发光(PL)光谱583
真空泵
透镜
反射镜
滤光片
激光器
激光器电源
样品室
样品
透镜
狭缝
光电倍增管
单色仪
锁相放大器 计算机
制冷仪
图2 光致发光光谱测量装置示意图
光致发光(PL)光谱583
三、光致发光特点
1、光致发光的优点
• 光致发光分析方法的实验设备比较简单、 测量本身是非破坏性的，而且对样品的尺 寸、形状以及样品两个表面间的平行度都 没有特殊要求。
5、 GaAs材料补偿度的测定 补偿度NA/ND（ND，NA分别为施主、受主杂质浓度）
是表征材料纯度的重要特征参数。
6、少数载流子寿命的测定
光致发光(PL)光谱583
7、均匀性的研究 测量方法是用一个激光微探针扫描样品，根据样
品的某一个特征发光带的强度变化，直接显示样品的 不均匀图像。 8、位错等缺陷的研究
光致发光（PL）光谱
光致发光(PL)光谱583
一、光致发光基本原理
• 1. 定义：所谓光致发(Photoluminescence)指的是以光 作为激励手段，激发材料中的电子从而实现发 光的过程。它是光生额外载流子对的复合过程 中伴随发生的现象
光致发光(PL)光谱583
2. 基本原理：由于半导体材料对能量高于其吸收限的光 子有很强的吸收，吸收系数通常超过104cm-1，因此在 材料表面约1μm厚的表层内，由本征吸收产生了大量的 额外电子-空穴对，使样品处于非平衡态。这些额外载 流子对一边向体内扩散，一边通过各种可能的复合机构 复合。其中，有的复合过程只发射声子，有的复合过程 只发射光子或既发射光子也发射声子
光致发光(PL)光谱583
在上述辐射复合机构中，前两种属于本 征机构，后面几种则属于非本征机构。由此 可见，半导体的光致发光过程蕴含着材料结 构与组份的丰富信息，是多种复杂物理过程 的综合反映，因而利用光致发光光谱可以获 得被研究材料的多种本质信息。

光谱分析基础知识PPT课件

光谱分析基础知识PPT课件

20世纪50年代原子物理学的发展促进了 原子吸收分光光度法、原子荧光分光光度法 的兴起。
20世纪60年代等离子体、傅里叶变换和 激光技术的出现，促进了光谱分析的深入发 展。
20世纪70年代出现了等离子体-原子发射 光谱分析，傅里叶变换红外光谱法和激光光 谱法等一系列分析技术。
值得一题的是20世纪70年代发展起来的 激光共振电离光谱法，它的灵敏度达到了极 限，可以检测单个原子。
光谱分析，一般依其波长及其测定的方 法可以分为：射线(0.005~1.4Ả)；
X射线 (0.1~100Ắ)； 光学光谱(100 Ắ ~1000m)； 微波波谱(0.1~100cm)。
❖狭义：通常所说的光谱，一般仅指光学光 谱而言。
2．光学光谱的分类 （1）依其波长及其测定的方法可以分为：
真空紫外光光谱：10~200nm 近紫外光光谱：200~400nm 可见光谱：400~800nm 近红外光谱：800nm~2.5m 中红外光谱： 2.5~50m 远红外光谱： 50~1000m
1.2 光谱分析法概述
1．光谱的定义
❖ 广义：各种电磁波辐射都叫做光谱。
自然界的一切物质可以与各种频率的 电磁波辐射发生相互作用，这种作用表现 为对光的吸收或吸收光后再发射出各种波 长的光，这取决于各自的特殊物质结构。
根据各种不同的物质吸收或者发射出 某一特征频率的光信号及信号强度的大小 可以实现物质的定性与定量分析。
a.原子光谱：原子核外电子在不同能级间跃 迁而产生的光谱称为原子光谱（atomic spectrum）。它们的表现形式为线状光谱。
b.分子光谱：在辐射能作用下，因分子内能 级间的跃迁而产生的光谱称为分子光谱 （molecular spectrum）。由于在分子中各质 点的运动比单个原子复杂，因此分子光谱比 原子光谱复杂得多。

分子发光光谱法

分子发光光谱法

振动驰豫
S2
S1 系
间
内转换
跨 跃
T1
外转换
S0 λ1 吸光
λ2 λ3 吸光 荧光
S0 λ4 磷光
荧光发射：当分子处在单重态的最低振动能层时， 去激发过程是以10-7～10-9s左右的时间内发射一个 光子回到基态。
磷光发射：激发态分子经过系间跨跃到激发三重态 后，并经过迅速的振动驰豫到达第一激发三重态 （T1）的最低振动能级上，从T1态分子经发射光子 返回基态。 磷光的寿命比荧光的要长得多
• 从图中看出 • 磷＞ 荧＞ 激 * 易产生荧光 n * 易产生磷光
二、激发光谱和发射光谱
固定荧光的最大发射波长，然后改变激发光的波 长，根据所测得的荧光强度与激发光波长的关系作图， 得到激发光谱曲线。
选择最大激发波长作为激发光波长，然后测定不 同发射波长时所发射的荧光或磷光强度，得到荧光或 磷光光谱曲线。
碰撞熄灭将随温度的升高而增加；将随溶液黏度的减小而增大。
（ⅱ）能量转移 它是指处于激发单重态的荧光分子M*与熄灭 剂相互作用后，发生能量转移，使熄灭剂得到激发，其反应如下
(ⅲ) 组成化合物的熄灭 它是指熄灭剂和荧光分子在基态时发生 配合反应，生成不发荧光的配合物。
(ⅳ) 自熄灭和自吸收 当荧光物质浓度较大时，常会发生自 熄灭现象，这可能由于激发态分子之间的碰撞引起能量损 失。假如荧光物质的吸收光谱和发射光谱有较大的重叠， 由荧光物质发射的荧光，有一部分可能会被它自身的基态 分子所吸收，这种现象称为自吸收。随荧光物质浓度的增 加，自吸收现象将会加剧。
荧光—荧光分析法
光致发光：以光源来激发而发光 磷光—磷光分析法
化学发光：以化学反应能激发而发光—化学发光分析
法

光谱分析法概论(共76张PPT)全

光谱分析法概论(共76张PPT)全
(1) 简并：振动形式不同，但振动频率相同，产生简并。
(2) 红外非活性振动：振动过程中分子偶极矩不发生变化。
（或说偶极矩变化为0），正负电荷重心重合 r = 0 因为µ= q·r = 0 ，Δµ= 0；红外线是个交替磁场，若
Δµ= 0，则不产生吸收。
(3) 仪器分辨率太弱。 (4) 峰太弱。
☆产生红外光谱两个必要条件：
苯环和发色团相连，使E2和B带均长移, ε大 E2，K 带合并，有的就称为K带
基本原理和基本概念
苯的乙醇溶液
基本原理和基本概念 (四)影响因素 溶剂效应 ① n→π* 极性 短移 π→π* 极性 长移 ②影响吸收强度
③影响精细结构：苯在乙醇中（极性） 精细结构消失
基本原理和基本概念
基本原理和基本概念
3080-3030 cm-1 re 平衡位置原子间距离 差频峰： ν1-ν2 亚甲基的伸缩振动形式示意图
即：不对称分子，Δµ大
质谱法
确定分子的原子组成、相对分子质量、分子
式和分子结构。经常与UV、IR及NMR等配合 运用。
光学分析仪器的基本组成
紫外光谱 Ultraviolet absorption spectra
3. n→π* :含有杂原子的不饱和基团，近紫外区， ε很小 例如：-C=O: ,-C≡N:
4. n→σ* :远紫外区，含有杂原子的饱和基团， 例如：-OH,-NH2,-X,-S
σ→σ*> n→σ*≥π→π*> n→π*
基本原理和基本概念
（二）紫外光谱中常用术语
生色团 — 结构中有π→π*或 n→π*的基团，
50 ~ 500 µm 远红外(far-infrared)
红外光区的划分与跃迁类型
注意波数和波长的换算关系

光谱分析 ppt课件

光谱分析 ppt课件
光度准确度测试方法主要有标准溶液法和滤光片法。 标准溶液多采用酸性重铬酸钾溶液。
(三)光度线性范围
指仪器光度测量系统对于照射到接收器上的辐射功率与 系统的测定值之间符合线性关系的功率范围，即仪器的 最佳工作范围。
检测方法——溶液稀释法：配制适当浓度的溶液，按照 一定的倍数逐步稀释，分别测定其吸光度，根据测得的 吸光度计算吸光系数，以吸光度为横坐标，相应的吸光 系数为纵坐标，绘制吸光系数-吸光度曲线，曲线的平 坦区域即为仪器的线性范围。
1.被测物在一个波长上有最大吸收峰，在另一个波长上没有 吸收或很少吸收；
2.非被测物在两个波长上的吸收相同。
双波长分光光度计优点
只要λ1、λ2选择适当，ΔA就是消除了非特征性吸收干 扰的吸光度值。将ΔA用于计算结果能较好的解决由于 非特征吸收信号（如试样的浑浊、吸收池与空气界面 以及吸收池与溶液界面的折射差别等）影响而带来的 误差，结果更准确。
双波长分光光度计
四、紫外-可见分光光度计性能 评价指标
(一)波长准确度和波长重复性 (二)光度准确度 (三)光度线性范围 (四)分辨率 (五)光谱带宽 (六)杂散光 (七)基线稳定度 (八)基线平直度
(一)波长准确度和波长重复性
波长准确度是指仪器波长指示器上所示波长值与仪器此时 实际输出的波长值之间的符合程度。
(四)分辨率
指仪器对于紧密相邻的峰可分辨的最小波长间隔，此 间隔越小分辨率越高。它是分光光度计质量的综合反 映。
单色器输出的单色光的光谱纯度、强度以及检测器的 光谱灵敏度等是影响仪器分辨率的主要因素。
(五)光谱带宽
光谱带宽（Spectral band width）是指从单色器射出的单色 光最大强度的1/2处的谱带宽度。它与狭缝宽度、分光元 件、准直镜的焦距有关，可以认为是单色器的线色散率的 倒数与狭缝宽度的乘积。

第五章 发光光谱

第五章 发光光谱

影响辐射跃迁过程的不仅是该过程的初态和末态的 能级位置及其性质，在激发过程的其它能级以及有关的 非辐射过程也常对辐射跃迁过程有不同程度的影响。
分立发光中心：发光过程从吸收激发能量到发射光子都 在一个中心内部进行。 复合发光：作为发光中心的离子的外壳层电子受晶体场 的作用很强，以致在被激发后可以进入导带（或空穴被 激发进入价带），被激发了的载流子重新复合而发光。 分立中心的发光光谱主要决定于发光中心本身的能 级结构；复合发光的发光光谱则主要决定于主晶格结构， 当然发光中心本身也有一定影响。
周围离子的“位 形”Q，多数情况 下指周围所涉及的 若干个离子整体的 空间配置
图5-4 位形坐标图
当电子跃迁到e态后
周围离子调整其位形，最后达 到新的平衡点c。电子把一部 分能量交给了晶格，即发射 了若干电子
当电子由e态跃迁回g态时
一种途径是沿图中C-D-A过程 C-D发射光子hv2，D-A过程中 将一部分能量散发给晶格 hv2<hv1,即发射光谱 线位于吸收光谱线的 低能侧，这就是斯托克 斯定律。hv1-hv2就是 斯托克斯位移
C：低温恒温器
CH：锁相放大器配用的斩波器
为得到尽可能大的信号，需仔细调整光路，使试样 发射的光束聚焦于单色仪的入射狭缝上，而使样品反射 的激发光束偏离狭缝。 在X-Y记录仪上，Y轴记录的是经由光电倍增管检测， 锁相放大器放大的光强信号；X轴上记录的是单色仪进
行扫描时的波长或波数读数。将记录的实测曲线，经对
1.5K,紫外光 源5mW激发
图5-10 不同激发条件下的ZnSe发光谱
（2） 光致发光激发谱（PLE）和淬灭谱（PLQ）
由于光探测器输出的电信号一般很微弱，需 要有信号放大器进行放大，然后才能推动记录仪。 常用的信号放大器有测量放大器（选频放大器） 和锁相放大器。后者采用锁相技术，从而大大提

LED发光的光谱及色度分析课件

LED发光的光谱及色度分析课件

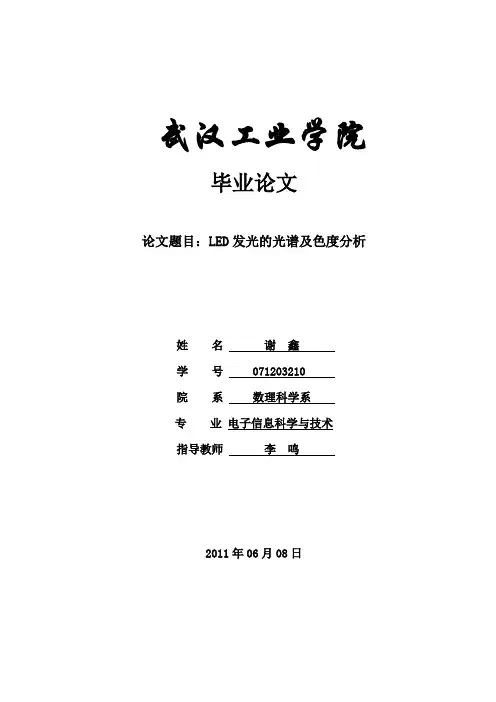

武汉工业学院毕业论文论文题目：LED发光的光谱及色度分析姓名谢鑫学号 071203210院系数理科学系专业电子信息科学与技术指导教师李鸣2011年06月08日目录摘要 (I)ABSTRACT (II)第一章绪论 (1)1.1 研究背景 (1)1.2 发展的历史和现状 (1)1.3 LED的特点和分类 (2)1.4 LED测试标准及检测技术研究现状 (3)第二章相关光度学基本原理 (4)2.1 LED的发光原理 (4)2.2 LED的封装 (6)2.3 LED的主要特性 (7)2.3.1 光谱分布、峰值波长和光谱辐射带宽 (7)2.3.2 光通量 (7)2.3.3 发光强度 (8)2.3.4 色温 (9)2.3.5 发光效率 (9)2.3.6 显色性 (9)2.3.7 正向工作电压V (10)F2.3.8 V－I 特性 (10)2.3.9 P－I 特性 (10)2.4 小结 (11)第三章实验设计 (12)3.1 实验用具 (12)3.2 实验记录与数据处理 (12)3.2.1 LED光通量的测量 (12)3.2.2 测量V-I特性 (15)3.2.3 测量P－I特性 (17)3.3 结果与讨论 (19)第四章总结与展望 (20)致谢 (22)参考文献 (23)摘要LED光源现今已经广泛应用于照明领域和信息技术领域，而且有希望成为未来最主要的光源之一。

随着LED产业的快速增长，LED的光度测量仍然是一个值得探讨的问题。

本论文基于相关光度学理论，通过对现有测量LED光度特性的各种方法和标准的研究，针对LED本身作为光源所特有的结构和光学特性，提出了LED发光强度空间分布特性的测量方法及其系统设计方案，讨论了相关的测试条件，确定了测试步骤，并且分析了影响测量结果精度的可能因素。

在硬件设计方面，系统采用光栅单色仪（光谱仪），接收单元，扫描系统，电子放大器，A/D采集单元，计算机及打印机组成完成整个光度测量过程。

《光致发光PL光谱》课件

《光致发光PL光谱》课件

PL光谱的测量方法
激发光源：激光、氙灯等 光谱仪：单色仪、光栅仪等 探测器：光电倍增管（PMT）、CCD摄像机等
PL光谱的应用领域
材料科学研究 凝聚态物理学 光电器件制造等
PL光谱的分析方法
表观荧光量子效率 峰值位置的判断 荧光寿测量等
结论
PL光谱是一种非常重要的材料分析手段，可以提供材料的光电特性信息。 测量PL光谱需要一定的仪器和技术支持，但在凝聚态物理学、材料科学等领 域具有广泛的应用前景。
《光致发光PL光谱》PPT 课件

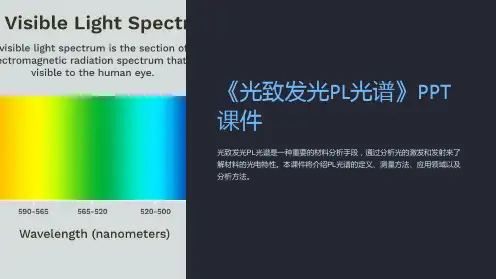

光致发光PL光谱是一种重要的材料分析手段，通过分析光的激发和发射来了 解材料的光电特性。本课件将介绍PL光谱的定义、测量方法、应用领域以及 分析方法。
