飞机各个系统的组成及原理一、外部机身机翼结构系统二、液压系统三、起落架系统四、飞机飞行操纵系统五、座舱环境控制系统六、飞机燃油系统七、飞机防火系统一、外部机身机翼结构系统1、外部机身机翼结构系统组成：机身机翼尾翼2、它们各自的特点和工作原理1)机身机身主要用来装载人员、货物、燃油、武器和机载设备，并通过它将机翼、尾翼、起落架等部件连成一个整体。
在轻型飞机和歼击机、强击机上，还常将发动机装在机身内。
2)机翼机翼是飞机上用来产生升力的主要部件，一般分为左右两个面。
机翼通常有平直翼、后掠翼、三角翼等。
机翼前后缘都保持基本平直的称平直翼，机翼前缘和后缘都向后掠称后掠翼，机翼平面形状成三角形的称三角翼，前一种适用于低速飞机，后两种适用于高速飞机。
近来先进飞机还采用了边条机翼、前掠机翼等平面形状。
左右机翼后缘各设一个副翼，飞行员利用副翼进行滚转操纵。
即飞行员向左压杆时，左机翼上的副翼向上偏转，左机翼升力下降；右机翼上的副翼下偏，右机翼升力增加，在两个机翼升力差作用下飞机向左滚转。
为了降低起飞离地速度和着陆接地速度，缩短起飞和着陆滑跑距离，左右机翼后缘还装有襟翼。
襟翼平时处于收上位置，起飞着陆时放下。
3)尾翼尾翼分垂直尾翼和水平尾翼两部分。
1.垂直尾翼垂直尾翼垂直安装在机身尾部，主要功能为保持飞机的方向平衡和操纵。
通常垂直尾翼后缘设有方向舵。
飞行员利用方向舵进行方向操纵。
当飞行员右蹬舵时，方向舵右偏，相对气流吹在垂尾上，使垂尾产生一个向左的侧力，此侧力相对于飞机重心产生一个使飞机机头右偏的力矩，从而使机头右偏。
同样，蹬左舵时，方向舵左偏，机头左偏。
某些高速飞机，没有独立的方向舵，整个垂尾跟着脚蹬操纵而偏转，称为全动垂尾。
2.水平尾翼水平尾翼水平安装在机身尾部，主要功能为保持俯仰平衡和俯仰操纵。
低速飞机水平尾翼前段为水平安定面，是不可操纵的，其后缘设有升降舵，飞行员利用升降舵进行俯仰操纵。
即飞行员拉杆时，升降舵上偏，相对气流吹向水平尾翼时，水平尾翼产生附加的负升力（向下的升力），此力对飞机重心产生一个使机头上仰的力矩，从而使飞机抬头。
飞机防火系统飞机在使用中有发生火灾的危险，因此现代飞机上都有专门的防火系统，当飞机发生火险后迅速扑灭火源。
防火系统包括火警探测系统和灭火系统。
火警探测系统由发动机和辅助动力装置火警探测、货舱温度和烟雾探测、机轮舱和引气管道过热探测等组成。
灭火系统分别由灭火剂贮存、灭火剂释放等组成。
防火系统平常不工作，但万一发生火险必须迅速扑灭起火，因此需要定期检查、测试保证系统的可靠性。
（一）火警探测系统火警探测系统的工作原理是将着火发生时的特征物理量转换成电信号，超过阀值时，接通火险报警。
火警探测系统按照探测部位的不同分为单元型和连续型两种。
单元型火警探测器用于探测最有可能发生火险处的部位温度，是点探测器，分为熔化一连接开关和热电偶探测器两种。
连续型火警探测器可以对可能的防火区域进行全方位的探测，是面探测器。
系统通过电线或管路围绕防火区形成探温环路，分为电阻型和电容型两种。
电阻型探温环路在正常温度下，环路内通过微量电流不足以作动火警警告，温度上升时，因为材料的负温度电阻特性，电流超过预定值，接通火警警告电路。
电容型探温环路利用温度和电容同比的特性探测火警，它与电阻式相比，优点是探温环路的接地或短路时不会产生错误的火警信号。
烟雾探测系统安装在飞机的货舱、设备舱、厕所等处，它利用探测燃烧烟雾来判断火险是否存在，包括CO探测和烟雾探测。
C0探测器用于客舱和驾驶舱的火警探测，飞机燃烧时产生大量的CO，通过指示器的变色来判断CO浓度，进而判断火警。
烟雾探测器分为光电池型和电离型两种。
光电池型烟雾探测器中有烟雾时，烟雾微粒被光线照射反射，引起光电池产生电流，经放大后接通警告灯和警铃。
电离型探测器内有被电离的空气，当烟雾进人探测室内时，烟雾被吸附在空气离子上，会减弱空气的电离度。
火警探测系统在使用中经常会发生虚假火警，但若为了减小虚警而提高报警阀值又有可能漏报火警，引起严重的后果，因此有专门的火警试验电路，用来定期测试检查系统的探温环路工作是否正常。
十客机防火系统1.功用：提供防火监控区域的着火警告信号，并可对发动机和APU采用灭火措施。
2.组成：飞机上防火系统包括机体防火系统、发动机防火系统和APU防火系统。
3.机体防火系统3.1功用：向机组提供相应部位的火警过/过热信号。
3.2组成：包括四部分内容，分别是：主轮舱火警探测、翼身过热探测、厕所烟雾探测和厕所垃圾箱灭火。
3.3主轮舱防火系统功用：感受主轮舱内的高温情况，并给出相应警告。
组成：系统由火警探测器、探测警告电路、红色警告灯和警铃组成。
位置：火警探测器安装在主轮舱顶板上。
红色警告灯位于P8板和P7板上。
火警警铃装在音响警告设备盒M315内。
警铃切断电门在P8板上，轮舱火警警告灯右边。
控制警告和测试电路在设备舱过热附件装置M237内，M237位E/E舱E3-2设备架，试验电门在P8板上。
工作原理：当火警探测器感受到高温时，产生一个接地信号送到M237内的控制电路，该电路接通红色警告灯和警铃。
轮舱火警探测器：是连续式探测元件。
在因康合金管子的中心有一根导线，导线和管子之间充填由共晶盐浸过的绝缘材料。
此共晶盐的电阻在常温下很高，近似绝缘体。
当温度升高到440℉/227℃时，其电阻突然减小，将中心导线和合金管连通，因康合金管是接地的，中心导线和控制电路相连，因此控制电路就得到一个接地信号。
设备舱过热附件装置（M237）：设备舱过热附件装置里包含了左右翼身过热警告系统和轮舱火警探测系统的电路，根据探测元件的感应来提供警告信号。
装置里包含了自检电路，可通过前面板上的四个按钮和显示器、指示灯来进行系统自检工作。
自检方法和故障代码说明在前面板上。
主轮舱火警指示：当火警探测器感受到主轮舱温度过高（超过440℉/227℃）时，P8板上的红色轮舱（WHEEL WELL）警告灯和P7板上的红色火警（FIRE WARN）警告灯亮。
火警警铃也响，可通过P8板上的警铃切断（BELL CUTOUT）电门可取消警铃。

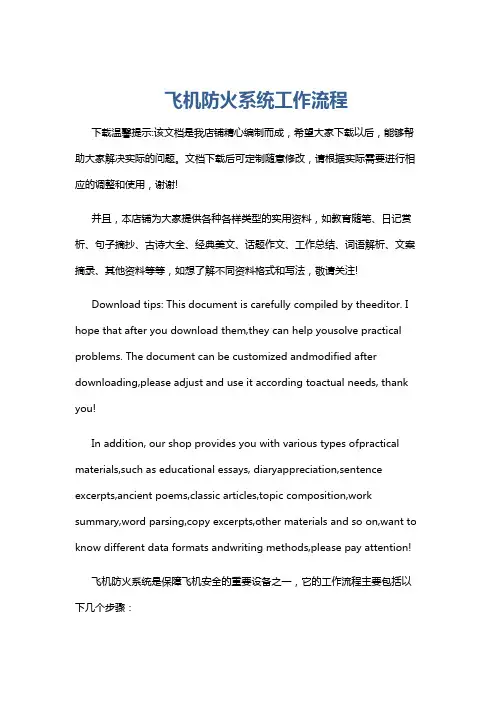

飞机防火系统工作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
