CAD三维实体地形建模在建设工程中的运用

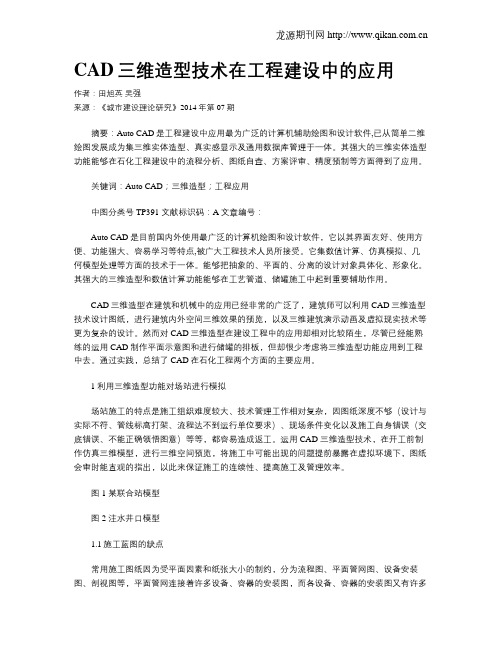

CAD三维造型技术在工程建设中的应用作者：田旭英吴强来源：《城市建设理论研究》2014年第07期摘要：Auto CAD是工程建设中应用最为广泛的计算机辅助绘图和设计软件,已从简单二维绘图发展成为集三维实体造型、真实感显示及通用数据库管理于一体。

其强大的三维实体造型功能能够在石化工程建设中的流程分析、图纸自查、方案评审、精度预制等方面得到了应用。

关键词：Auto CAD；三维造型；工程应用中图分类号TP391 文献标识码：A文章编号：Auto CAD是目前国内外使用最广泛的计算机绘图和设计软件，它以其界面友好、使用方便、功能强大、容易学习等特点,被广大工程技术人员所接受。

它集数值计算、仿真模拟、几何模型处理等方面的技术于一体。

能够把抽象的、平面的、分离的设计对象具体化、形象化。

其强大的三维造型和数值计算功能能够在工艺管道、储罐施工中起到重要辅助作用。

CAD三维造型在建筑和机械中的应用已经非常的广泛了，建筑师可以利用CAD三维造型技术设计图纸，进行建筑内外空间三维效果的预览，以及三维建筑演示动画及虚拟现实技术等更为复杂的设计。

然而对CAD三维造型在建设工程中的应用却相对比较陌生，尽管已经能熟练的运用CAD制作平面示意图和进行储罐的排板，但却很少考虑将三维造型功能应用到工程中去。

通过实践，总结了CAD在石化工程两个方面的主要应用。

1利用三维造型功能对场站进行模拟场站施工的特点是施工组织难度较大、技术管理工作相对复杂，因图纸深度不够（设计与实际不符、管线标高打架、流程达不到运行单位要求）、现场条件变化以及施工自身错误（交底错误、不能正确领悟图意）等等，都容易造成返工。

运用CAD 三维造型技术，在开工前制作仿真三维模型，进行三维空间预览，将施工中可能出现的问题提前暴露在虚拟环境下，图纸会审时能直观的指出，以此来保证施工的连续性、提高施工及管理效率。

图1 某联合站模型图2 注水井口模型1.1施工蓝图的缺点常用施工图纸因为受平面因素和纸张大小的制约，分为流程图、平面管网图、设备安装图、剖视图等，平面管网连接着许多设备、容器的安装图，而各设备、容器的安装图又有许多剖视图和详图。

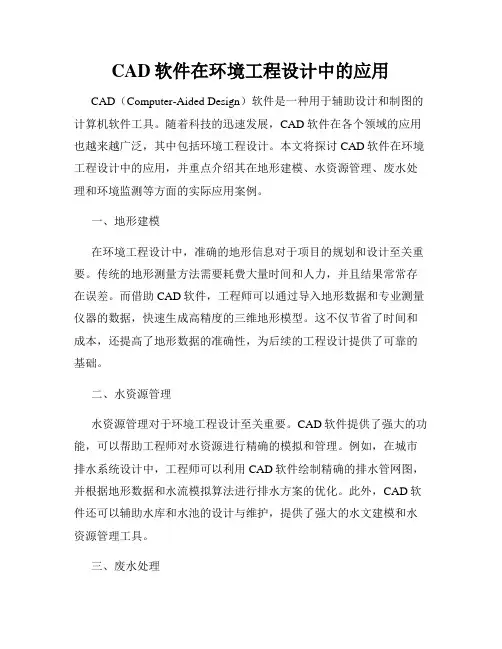

CAD软件在环境工程设计中的应用CAD（Computer-Aided Design）软件是一种用于辅助设计和制图的计算机软件工具。

随着科技的迅速发展，CAD软件在各个领域的应用也越来越广泛，其中包括环境工程设计。

本文将探讨CAD软件在环境工程设计中的应用，并重点介绍其在地形建模、水资源管理、废水处理和环境监测等方面的实际应用案例。

一、地形建模在环境工程设计中，准确的地形信息对于项目的规划和设计至关重要。

传统的地形测量方法需要耗费大量时间和人力，并且结果常常存在误差。

而借助CAD软件，工程师可以通过导入地形数据和专业测量仪器的数据，快速生成高精度的三维地形模型。

这不仅节省了时间和成本，还提高了地形数据的准确性，为后续的工程设计提供了可靠的基础。

二、水资源管理水资源管理对于环境工程设计至关重要。

CAD软件提供了强大的功能，可以帮助工程师对水资源进行精确的模拟和管理。

例如，在城市排水系统设计中，工程师可以利用CAD软件绘制精确的排水管网图，并根据地形数据和水流模拟算法进行排水方案的优化。

此外，CAD软件还可以辅助水库和水池的设计与维护，提供了强大的水文建模和水资源管理工具。

三、废水处理废水处理是环境工程设计中的重要环节之一。

使用CAD软件，工程师可以绘制精确的废水管道布局，并通过流体模拟分析废水在管道内的流动情况。

这有助于预测管道中的流速和压力，并优化管道设计，提高废水处理效率。

此外，CAD软件还可以帮助工程师确定合适的废水处理设备，并进行系统的布置和优化。

四、环境监测环境监测是环境工程设计中必不可少的一环。

CAD软件可以用来绘制监测点位图，并通过导入数据进行环境监测数据的可视化和分析。

例如，在大气污染监测中，工程师可以使用CAD软件绘制监测点位分布图，并将实时的监测数据进行可视化展示。

这使得监测结果更加直观，帮助工程师及时判断环境状况，并采取必要的措施保护环境。

综上所述，CAD软件在环境工程设计中的应用是不可忽视的。

三维建模技术在工程建筑中有哪些应用？一、建筑设计与规划三维建模技术可应用于建筑设计与规划的各个环节。

首先，在建筑设计初期，使用三维建模技术可以帮助设计师更好地理解项目需求和空间布局，以便进行更准确的创意设计。

其次，建筑规划中需要考虑的因素非常复杂，如景观、道路、交通等，利用三维建模技术可以将这些因素综合考虑，并可视化展示，帮助规划师更好地制定规划方案。

二、施工与施工管理在工程施工过程中，三维建模技术可以帮助施工方更好地掌握施工进度和施工质量。

通过将设计模型转换为施工模型，可以进行工序分解和施工路径分析，提前发现潜在施工难点，并制定合理的施工方案。

同时，利用三维建模技术可以实现数字化施工管理，对施工过程进行全方位的监控和管理，提高施工效率和质量。

三、可视化展示与沟通在工程建筑领域，多个利益相关方之间的沟通和交流非常重要。

三维建模技术为各方提供了一个统一的可视化平台，使得设计师、业主、施工方等可以通过立体化的展示方式更好地理解设计意图、校验设计方案，并及时进行反馈。

这样可以提高沟通效率，避免误解和冲突，为项目的顺利进行提供有力支持。

四、工程监测与分析在工程建设过程中，三维建模技术还可以应用于工程监测与分析领域。

通过建立三维模型，结合现场监测数据，可以对工程安全性、稳定性进行实时监测和分析。

例如，在高速公路桥梁建设中，三维建模技术可以帮助监测人员掌握桥梁变形情况和结构健康状况，及时发现潜在问题并采取相应的措施。

五、维护与管理在工程建筑竣工后，三维建模技术还可以应用于建筑维护与管理。

通过建立建筑物的三维模型，可以进行设备设施管理、安全评估、定期维护等工作。

同时，结合物联网和大数据技术，还可以对建筑物进行实时监测和预测维护，提高维护效率和降低维护成本。

综上所述，三维建模技术在工程建筑中应用广泛，从建筑设计到施工与管理，再到沟通与展示、监测与分析以及维护与管理等各个环节都发挥着重要作用。

随着技术的不断发展，相信三维建模技术在工程建筑中的应用将会愈发广泛，为实现工程建设的高效、安全和可持续发展提供更加有力的支持。

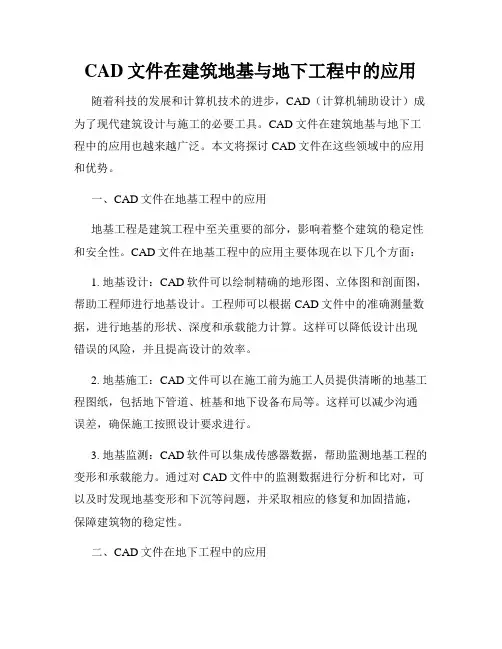

CAD文件在建筑地基与地下工程中的应用随着科技的发展和计算机技术的进步，CAD（计算机辅助设计）成为了现代建筑设计与施工的必要工具。

CAD文件在建筑地基与地下工程中的应用也越来越广泛。

本文将探讨CAD文件在这些领域中的应用和优势。

一、CAD文件在地基工程中的应用地基工程是建筑工程中至关重要的部分，影响着整个建筑的稳定性和安全性。

CAD文件在地基工程中的应用主要体现在以下几个方面：1. 地基设计：CAD软件可以绘制精确的地形图、立体图和剖面图，帮助工程师进行地基设计。

工程师可以根据CAD文件中的准确测量数据，进行地基的形状、深度和承载能力计算。

这样可以降低设计出现错误的风险，并且提高设计的效率。

2. 地基施工：CAD文件可以在施工前为施工人员提供清晰的地基工程图纸，包括地下管道、桩基和地下设备布局等。

这样可以减少沟通误差，确保施工按照设计要求进行。

3. 地基监测：CAD软件可以集成传感器数据，帮助监测地基工程的变形和承载能力。

通过对CAD文件中的监测数据进行分析和比对，可以及时发现地基变形和下沉等问题，并采取相应的修复和加固措施，保障建筑物的稳定性。

二、CAD文件在地下工程中的应用地下工程包括地下管道、地下室和地下隧道等。

CAD文件在地下工程中的应用主要有以下几个方面：1. 管道设计：CAD软件可以帮助工程师绘制管道系统的平面布局图和剖面图，提供准确的管道尺寸和走向信息。

这对于选择管道材料、确定管道路径以及计算水力特性等方面都非常有帮助。

2. 隧道设计：CAD文件可以用于绘制隧道的几何形状和剖面图，协助工程师进行隧道的几何和结构设计。

CAD软件可以模拟隧道施工的各个阶段，帮助预测和解决施工过程中的问题。

3. 地下室设计：CAD软件可以绘制地下室平面图和立面图，帮助工程师规划地下室的功能区域和设备布置。

CAD文件还可以进行光照仿真，评估地下室的采光效果。

三、CAD文件的优势与挑战CAD文件在建筑地基与地下工程中的应用具有以下优势：1. 精确性：CAD软件可以提供精确的测量数据和图纸，减少人为错误的出现，提高设计的准确性和一致性。

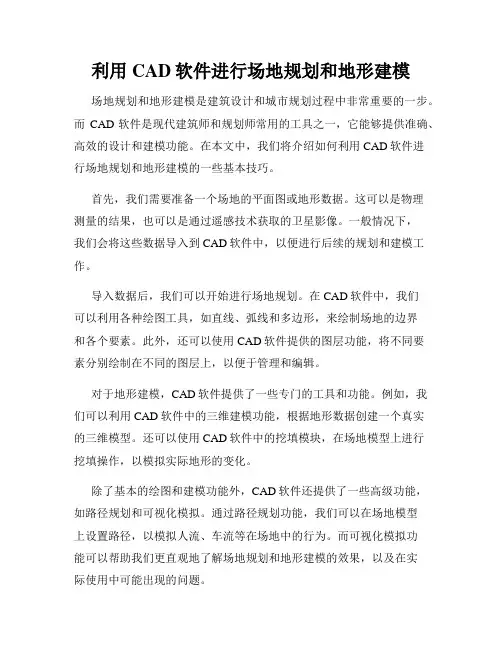

利用CAD软件进行场地规划和地形建模场地规划和地形建模是建筑设计和城市规划过程中非常重要的一步。

而CAD软件是现代建筑师和规划师常用的工具之一，它能够提供准确、高效的设计和建模功能。

在本文中，我们将介绍如何利用CAD软件进行场地规划和地形建模的一些基本技巧。

首先，我们需要准备一个场地的平面图或地形数据。

这可以是物理测量的结果，也可以是通过遥感技术获取的卫星影像。

一般情况下，我们会将这些数据导入到CAD软件中，以便进行后续的规划和建模工作。

导入数据后，我们可以开始进行场地规划。

在CAD软件中，我们可以利用各种绘图工具，如直线、弧线和多边形，来绘制场地的边界和各个要素。

此外，还可以使用CAD软件提供的图层功能，将不同要素分别绘制在不同的图层上，以便于管理和编辑。

对于地形建模，CAD软件提供了一些专门的工具和功能。

例如，我们可以利用CAD软件中的三维建模功能，根据地形数据创建一个真实的三维模型。

还可以使用CAD软件中的挖填模块，在场地模型上进行挖填操作，以模拟实际地形的变化。

除了基本的绘图和建模功能外，CAD软件还提供了一些高级功能，如路径规划和可视化模拟。

通过路径规划功能，我们可以在场地模型上设置路径，以模拟人流、车流等在场地中的行为。

而可视化模拟功能可以帮助我们更直观地了解场地规划和地形建模的效果，以及在实际使用中可能出现的问题。

在进行场地规划和地形建模时，我们还需要考虑一些相关因素。

例如，场地的朝向、坡度和地形特征等都会对建筑设计和城市规划产生影响。

CAD软件可以帮助我们更好地分析和评估这些因素，并在设计过程中加以考虑。

最后，一旦完成了场地规划和地形建模，我们可以利用CAD软件生成相应的图纸和报告。

CAD软件提供了各种导出功能，可以将场地模型、二维图纸和三维模型等保存为常见的文件格式，如DWG、DXF 和PDF，以便于与他人共享和查看。

总结起来，CAD软件在场地规划和地形建模中具有重要的作用。

通过利用CAD软件的绘图、建模和分析功能，我们可以更高效地进行场地规划和地形建模，同时可以生成相应的图纸和报告。

三维建模软件在建筑中的应用随着科技的不断发展，三维建模软件在建筑行业中的应用越来越广泛。

这些软件通过模拟和可视化技术，为建筑师、设计师和工程师提供了强大的工具，使他们能够更好地规划、设计和构建建筑物。

本文将探讨三维建模软件在建筑中的应用，并分析其对建筑行业的影响。

三维建模软件的基本原理三维建模软件是一种利用计算机技术创建、编辑和展示三维模型的工具。

它通过数学算法和图形处理技术，将二维平面转化为具有深度和逼真感的三维模型。

这些软件通常包括建模、渲染、动画和虚拟现实等功能，可以帮助用户更好地理解和展示设计概念。

三维建模软件在建筑设计中的应用1. 建筑概念设计三维建模软件可以帮助建筑师将设计概念转化为可视化的模型。

通过使用这些软件，建筑师可以创建虚拟的建筑模型，并对其进行修改和优化。

这样一来，建筑师可以更好地理解和展示设计概念，与客户进行沟通，并及时调整设计方案。

2. 建筑结构分析三维建模软件还可以用于建筑结构的分析和优化。

通过将建筑模型导入到结构分析软件中，工程师可以对建筑物的强度、刚度和稳定性进行计算和模拟。

这样一来，工程师可以及早发现潜在的问题，并采取相应的措施来提高建筑物的结构性能。

3. 建筑可视化三维建模软件可以生成逼真的建筑渲染图像和动画，帮助人们更好地理解和欣赏建筑设计。

通过使用这些软件，建筑师可以为客户提供高质量的渲染图像，展示设计方案的外观、材料和光照效果。

这样一来，客户可以更好地理解和评估设计方案，并做出相应的决策。

4. 建筑施工管理三维建模软件还可以用于建筑施工管理。

通过将建筑模型导入到施工管理软件中，施工人员可以进行施工进度的模拟和优化。

这样一来，施工人员可以更好地规划施工过程，提高施工效率，并减少施工风险。

三维建模软件对建筑行业的影响三维建模软件的广泛应用对建筑行业产生了深远的影响。

首先，它提高了设计效率和质量。

通过使用三维建模软件，建筑师可以更快速地创建和修改设计方案，并通过可视化技术更好地展示设计概念。

三维CAD技术在工程设计中应用报告声明：本文内容信息来源于公开渠道，对文中内容的准确性、完整性、及时性或可靠性不作任何保证。

本文内容仅供参考与学习交流使用，不构成相关领域的建议和依据。

一、三维CAD技术在机械设计中的应用（一）提高设计效率1、提供可视化设计环境：三维CAD技术可以将设计对象以三维模型的形式展现，使设计师能够直观地观察和理解设计细节，减少了对设计图纸的依赖，提高了设计效率。

2、快速构建模型：通过三维CAD软件的建模工具，设计师可以快速构建复杂的机械零部件和装配体，避免了传统手绘图纸的繁琐过程，缩短了设计周期。

3、智能化辅助设计：三维CAD软件内置了各种设计规则和参数化功能，可以自动计算和调整设计参数，大大简化了设计过程，提高了设计效率。

（二）优化产品设计1、可视化碰撞检测：通过三维CAD软件的碰撞检测功能，设计师可以在设计阶段发现和解决装配体中的碰撞问题，避免了实际加工和装配过程中的错误和成本增加。

2、功能仿真分析：三维CAD软件可以进行各种功能仿真分析，如运动学仿真、结构强度仿真、流体仿真等，帮助设计师评估和改善产品的性能，提高设计质量。

3、快速原型制作：三维CAD软件可以生成用于快速原型制作的STL文件，设计师可以通过3D打印等技术迅速制作出实物模型，验证设计可行性和进行用户评估。

（三）促进合作与沟通1、虚拟装配与协同设计：三维CAD软件可以将不同零部件的三维模型进行虚拟装配，并进行协同设计，设计师可以通过视觉和交互手段实时检查装配的正确性和问题，提高设计质量。

2、可视化数据交流：三维CAD软件支持将设计数据以三维模型的形式进行交流，设计师和其他相关人员可以直观地理解和讨论设计意图，减少了因为语言和表达方式不同而导致的误解和沟通障碍。

3、设计变更管理：三维CAD软件可以轻松管理设计变更，记录和追踪设计修改的历史，避免了设计版本混乱和信息丢失，方便设计团队的协作和沟通。

（四）提高生产效率和产品质量1、数字化工艺规划：三维CAD软件可以将产品设计数据与工艺规划数据进行无缝集成，实现数字化工艺规划，提高生产准确性和效率。

建筑行业中的三维建模技术使用教程在现代建筑行业中，三维建模技术已经成为了不可或缺的工具。

它不仅可以帮助建筑设计师更好地展现设计概念，还可以提供建筑师和业主们更直观的空间感受。

本文将介绍建筑行业中常用的三维建模技术，并提供详细的使用教程。

一、CAD软件建模在建筑行业中，最常见的三维建模技术是使用计算机辅助设计（CAD）软件进行建模。

CAD软件可以帮助建筑师准确地绘制建筑物的平面图、立面图和剖面图，并将其转化为三维模型。

以下是一些常用的CAD软件：1. AutoCAD：AutoCAD是建筑行业中最为常用的CAD软件之一。

它可以实现快速精确的二维绘图，并支持三维建模功能。

使用AutoCAD进行建模时，可以利用其强大的工具和命令来创建建筑物的各个组成部分，并进行材料和纹理的添加。

2. SketchUp：SketchUp是一款简单易用的三维建模软件，适合初学者使用。

它提供了直观的用户界面和丰富的建模工具，可以帮助用户快速创建建筑物的模型。

在SketchUp中，用户可以通过绘制线条、创建立方体和调整组件等方式进行建模。

二、BIM技术建模除了传统的CAD建模技术，近年来，建筑信息模型（BIM）技术也得到了广泛的应用。

BIM技术是一种基于三维模型的综合性建筑设计和管理方法，可以帮助建筑师在整个建筑生命周期中进行设计、施工和运营管理。

以下是一些常用的BIM软件：1. Revit：Revit是一款由AutoCAD开发的BIM软件，具有强大的功能和可视化界面。

使用Revit进行建模时，可以通过创建建筑物的零件（墙壁、窗户、楼梯等）和连接它们来构建三维模型。

同时，Revit还提供了建筑信息管理功能，可以在建模的同时生成施工图和材料清单。

2. ArchiCAD：ArchiCAD是另一款功能强大的BIM软件，它将建筑设计过程与建模过程相结合。

在ArchiCAD中，用户可以使用对象建模方法，将建筑物划分为一系列可编辑的对象，然后再进行编辑和调整。

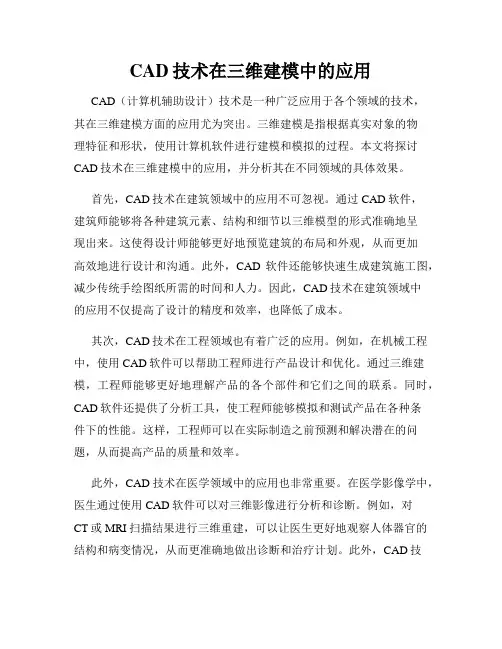

CAD技术在三维建模中的应用CAD（计算机辅助设计）技术是一种广泛应用于各个领域的技术，其在三维建模方面的应用尤为突出。

三维建模是指根据真实对象的物理特征和形状，使用计算机软件进行建模和模拟的过程。

本文将探讨CAD技术在三维建模中的应用，并分析其在不同领域的具体效果。

首先，CAD技术在建筑领域中的应用不可忽视。

通过CAD软件，建筑师能够将各种建筑元素、结构和细节以三维模型的形式准确地呈现出来。

这使得设计师能够更好地预览建筑的布局和外观，从而更加高效地进行设计和沟通。

此外，CAD软件还能够快速生成建筑施工图，减少传统手绘图纸所需的时间和人力。

因此，CAD技术在建筑领域中的应用不仅提高了设计的精度和效率，也降低了成本。

其次，CAD技术在工程领域也有着广泛的应用。

例如，在机械工程中，使用CAD软件可以帮助工程师进行产品设计和优化。

通过三维建模，工程师能够更好地理解产品的各个部件和它们之间的联系。

同时，CAD软件还提供了分析工具，使工程师能够模拟和测试产品在各种条件下的性能。

这样，工程师可以在实际制造之前预测和解决潜在的问题，从而提高产品的质量和效率。

此外，CAD技术在医学领域中的应用也非常重要。

在医学影像学中，医生通过使用CAD软件可以对三维影像进行分析和诊断。

例如，对CT或MRI扫描结果进行三维重建，可以让医生更好地观察人体器官的结构和病变情况，从而更准确地做出诊断和治疗计划。

此外，CAD技术还可以辅助设计和制造着色义齿、矫正器等医疗器械，提高治疗的效果和舒适度。

另外，CAD技术在电子游戏和电影制作等娱乐领域也有着广泛的应用。

通过CAD技术，游戏开发人员和电影制片人可以在计算机中创建逼真的三维场景和角色。

这使得游戏玩家和观众能够身临其境地体验游戏和电影的虚拟世界。

CAD技术在娱乐领域中的应用不仅提高了虚拟世界的真实感，也为游戏和电影的制作带来了更高的效率。

综上所述，CAD技术在三维建模中的应用无处不在，涵盖了建筑、工程、医学和娱乐等各个领域。

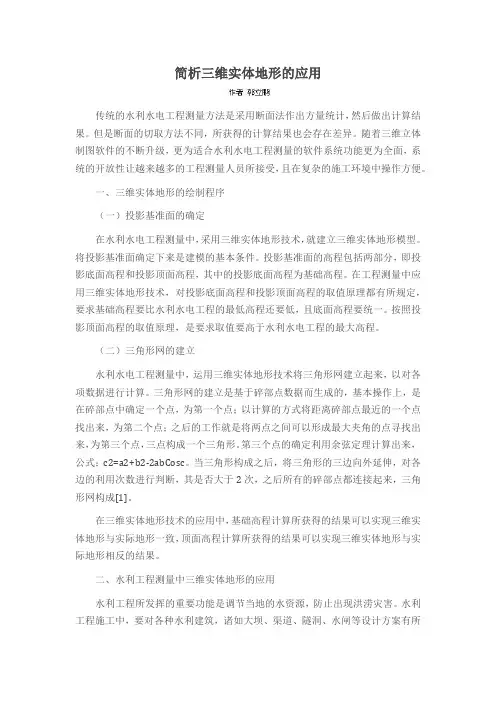

简析三维实体地形的应用传统的水利水电工程测量方法是采用断面法作出方量统计，然后做出计算结果。

但是断面的切取方法不同，所获得的计算结果也会存在差异。

随着三维立体制图软件的不断升级，更为适合水利水电工程测量的软件系统功能更为全面，系统的开放性让越来越多的工程测量人员所接受，且在复杂的施工环境中操作方便。

一、三维实体地形的绘制程序（一）投影基准面的确定在水利水电工程测量中，采用三维实体地形技术，就建立三维实体地形模型。

将投影基准面确定下来是建模的基本条件。

投影基准面的高程包括两部分，即投影底面高程和投影顶面高程，其中的投影底面高程为基础高程。

在工程测量中应用三维实体地形技术，对投影底面高程和投影顶面高程的取值原理都有所规定，要求基础高程要比水利水电工程的最低高程还要低，且底面高程要统一。

按照投影顶面高程的取值原理，是要求取值要高于水利水电工程的最大高程。

（二）三角形网的建立水利水电工程测量中，运用三维实体地形技术将三角形网建立起来，以对各项数据进行计算。

三角形网的建立是基于碎部点数据而生成的，基本操作上，是在碎部点中确定一个点，为第一个点；以计算的方式将距离碎部点最近的一个点找出来，为第二个点；之后的工作就是将两点之间可以形成最大夹角的点寻找出来，为第三个点，三点构成一个三角形。

第三个点的确定利用余弦定理计算出来，公式：c2=a2+b2-2abCosc。

当三角形构成之后，将三角形的三边向外延伸，对各边的利用次数进行判断，其是否大于2次，之后所有的碎部点都连接起来，三角形网构成[1]。

在三维实体地形技术的应用中，基础高程计算所获得的结果可以实现三维实体地形与实际地形一致，顶面高程计算所获得的结果可以实现三维实体地形与实际地形相反的结果。

二、水利工程测量中三维实体地形的应用水利工程所发挥的重要功能是调节当地的水资源，防止出现洪涝灾害。

水利工程施工中，要对各种水利建筑，诸如大坝、渠道、隧洞、水闸等设计方案有所考虑，不仅需要在施工之前对施工设计方案进行研究，还要充分了解施工现场周围环境，特别是河道周边的地理环境，需要以详细的数据体现。
