单芯电缆数据传输系统设计

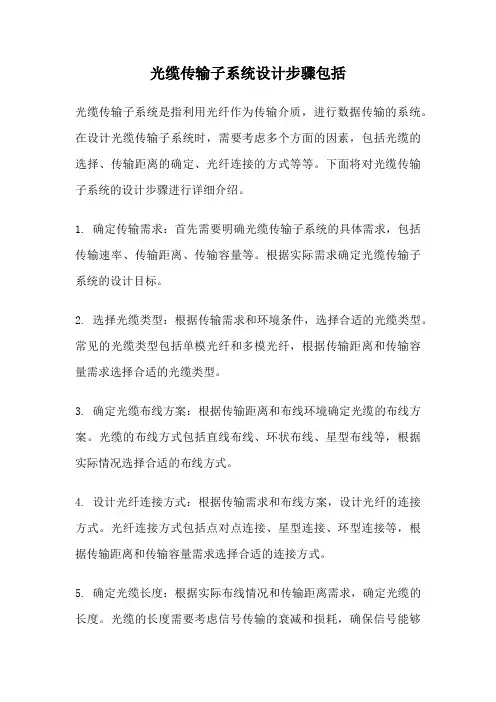

光缆传输子系统设计步骤包括光缆传输子系统是指利用光纤作为传输介质，进行数据传输的系统。

在设计光缆传输子系统时，需要考虑多个方面的因素，包括光缆的选择、传输距离的确定、光纤连接的方式等等。

下面将对光缆传输子系统的设计步骤进行详细介绍。

1. 确定传输需求：首先需要明确光缆传输子系统的具体需求，包括传输速率、传输距离、传输容量等。

根据实际需求确定光缆传输子系统的设计目标。

2. 选择光缆类型：根据传输需求和环境条件，选择合适的光缆类型。

常见的光缆类型包括单模光纤和多模光纤，根据传输距离和传输容量需求选择合适的光缆类型。

3. 确定光缆布线方案：根据传输距离和布线环境确定光缆的布线方案。

光缆的布线方式包括直线布线、环状布线、星型布线等，根据实际情况选择合适的布线方式。

4. 设计光纤连接方式：根据传输需求和布线方案，设计光纤的连接方式。

光纤连接方式包括点对点连接、星型连接、环型连接等，根据传输距离和传输容量需求选择合适的连接方式。

5. 确定光缆长度：根据实际布线情况和传输距离需求，确定光缆的长度。

光缆的长度需要考虑信号传输的衰减和损耗，确保信号能够稳定传输到目的地。

6. 设计光缆接头：根据光缆的连接方式和长度，设计光缆的接头。

光缆接头需要保证连接的可靠性和稳定性，避免信号传输的中断和损耗。

7. 考虑光缆保护措施：在光缆传输子系统的设计中，需要考虑光缆的保护措施，防止外界因素对光缆造成损坏。

常见的光缆保护措施包括光缆护套、光缆管道等。

8. 进行光缆安装和调试：在设计完成后，需要进行光缆的安装和调试工作。

安装光缆时需要注意光缆的弯曲半径和安装环境的要求，调试时需要检查光缆连接的质量和信号传输的稳定性。

9. 进行光缆传输测试：在光缆安装和调试完成后，需要进行光缆传输测试。

光缆传输测试的目的是验证光缆传输子系统的性能和稳定性，确保传输的质量满足需求。

10. 进行光缆维护和管理：光缆传输子系统的设计完成后，需要进行光缆的维护和管理工作。

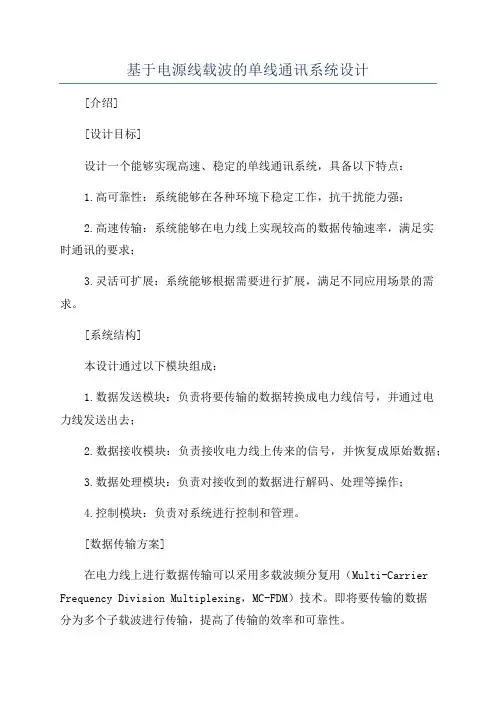

基于电源线载波的单线通讯系统设计[介绍][设计目标]设计一个能够实现高速、稳定的单线通讯系统，具备以下特点：1.高可靠性：系统能够在各种环境下稳定工作，抗干扰能力强；2.高速传输：系统能够在电力线上实现较高的数据传输速率，满足实时通讯的要求；3.灵活可扩展：系统能够根据需要进行扩展，满足不同应用场景的需求。

[系统结构]本设计通过以下模块组成：1.数据发送模块：负责将要传输的数据转换成电力线信号，并通过电力线发送出去；2.数据接收模块：负责接收电力线上传来的信号，并恢复成原始数据；3.数据处理模块：负责对接收到的数据进行解码、处理等操作；4.控制模块：负责对系统进行控制和管理。

[数据传输方案]在电力线上进行数据传输可以采用多载波频分复用（Multi-Carrier Frequency Division Multiplexing，MC-FDM）技术。

即将要传输的数据分为多个子载波进行传输，提高了传输的效率和可靠性。

[系统设计细节]1.数据发送模块采用调制器将要传输的数据转换成电力线信号，并通过功率放大器将信号发送到电源线上；2.数据接收模块通过滤波器提取电力线上的信号，并通过解调器将其恢复成原始数据；3.数据处理模块对接收到的数据进行解码和处理，以满足具体应用的需求；4.控制模块对系统进行控制和管理，包括对发送和接收模块的调度和控制；5.系统采用差分编码和差分解码技术，提高了系统的抗干扰能力和可靠性；6.系统采用自适应传输速率技术，根据信道质量和干扰情况自动调整传输速率；7. 系统还可以采用前向纠错码（Forward Error Correction，FEC）技术，进一步提高系统的可靠性。

[总结]基于电源线载波的单线通讯系统设计能够提供高可靠性、高速传输和灵活扩展的特点。

通过合理的系统结构和数据传输方案，可以实现在电力线上进行稳定、高效的数据通信。

在实际应用中，应根据具体需求进行系统设计和优化，以实现最佳的性能和使用效果。

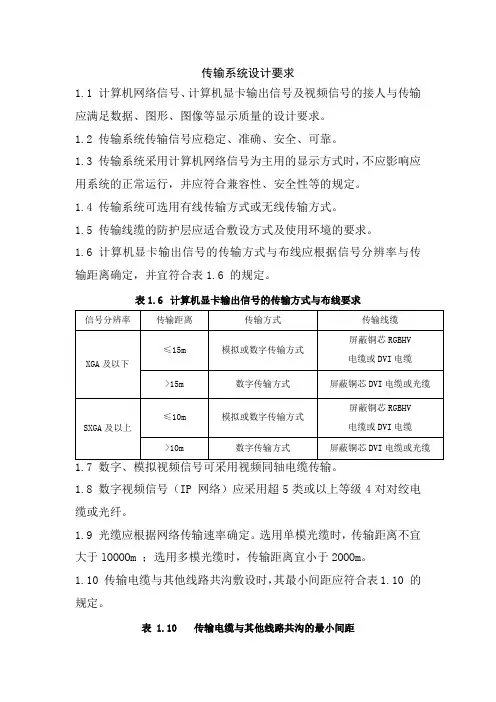

传输系统设计要求1.1 计算机网络信号、计算机显卡输出信号及视频信号的接人与传输应满足数据、图形、图像等显示质量的设计要求。

1.2 传输系统传输信号应稳定、准确、安全、可靠。

1.3 传输系统采用计算机网络信号为主用的显示方式时，不应影响应用系统的正常运行，并应符合兼容性、安全性等的规定。

1.4 传输系统可选用有线传输方式或无线传输方式。

1.5 传输线缆的防护层应适合敷设方式及使用环境的要求。

1.6 计算机显卡输出信号的传输方式与布线应根据信号分辨率与传输距离确定，并宜符合表1.6 的规定。

表1.6 计算机显卡输出信号的传输方式与布线要求1.8 数字视频信号（IP 网络）应采用超5类或以上等级4对对绞电缆或光纤。

1.9 光缆应根据网络传输速率确定。

选用单模光缆时，传输距离不宜大于lOOOOm ；选用多模光缆时，传输距离宜小于2OOOm。

1.10 传输电缆与其他线路共沟敷设时，其最小间距应符合表1.10 的规定。

表 1.10 传输电缆与其他线路共沟的最小间距1 在新建的建筑物内要求管线隐蔽的电（光）缆，应采用暗管敷设。

2 改、扩建工程使用的电（光）缆，可采用沿墙明敷。

3 视频传输信号电缆和电力线缆平行或交叉敷设时，其间距不应小于 0.3m，交叉敷设宜成直角；与通信线缆平行或交叉敷设时，其间距不应小于0.1m。

4 建筑物内传输电（光）缆暗管敷设时，传输电（光）缆与电力电缆的间距应符合现行国家标准《综合布线系统工程设计规范》 GB 50311的有关规定。

5 建筑物内传输电（光）缆暗管敷设时，传输电（光）缆与其他管线最小净距应符合表 1.11的规定。

表 1.11 传输电（光）缆暗管敷设与其他管线最小净距1.12 室外线缆的敷设应符合下列规定：1 当采用通信管道敷设时，不得与通信电缆共用管孔。

2 线缆在沟道内敷设时，应敷设在支架上或线槽内。

当线缆进入建筑物后，线缆沟道与建筑物间应隔离密封。

1.13 信号线路与具有强磁场、强电场的电气设备之间的净距离，应符合下列规定：1 采用非屏蔽线缆穿金属保护管或在封闭的金属线槽内敷设时，应为 O.8m；直接敷设时应大于1.5m。

通信光缆传输网络系统的设计与应用1.系统整体架构设计通信光缆传输网络系统的整体架构设计是系统的核心。

在设计系统整体架构时，需要考虑到系统的可靠性、稳定性和灵活性。

需要根据实际应用需求确定系统的整体结构，明确系统的功能模块和各模块之间的关系。

需要选择合适的硬件设备和软件平台，确保系统的性能和可靠性。

需要对系统进行整体规划和设计，包括网络拓扑结构、数据传输方式、安全防护措施等方面的设计。

2.光缆传输系统设计光缆传输系统是通信光缆传输网络系统的核心部分，其设计对整个系统的性能和可靠性有着重要影响。

在设计光缆传输系统时，需要考虑到光纤的选择、光纤布线方式、光缆连接方式、光缆保护措施等方面的设计。

还需要考虑到光缆传输系统的光接口设计、光放大器的布置、光分路器的配置等方面的设计。

通过科学合理的设计，可以提高光缆传输系统的传输性能和可靠性。

3.网络控制系统设计网络控制系统是通信光缆传输网络系统的重要组成部分，其设计对系统的运行和管理具有重要意义。

在设计网络控制系统时，需要考虑到系统的实时性、可靠性和安全性。

需要设计网络控制系统的控制算法和控制策略，确保系统的运行和传输效率。

需要设计网络控制系统的通信接口和数据交换方式，确保系统的信息传输和交换的稳定性和可靠性。

需要设计网络控制系统的安全防护措施，确保系统的安全运行。

1.通信领域通信光缆传输网络系统在通信领域有着广泛的应用。

它可以实现高速、高带宽的数据传输，支持语音通信、视频通信、数据传输等多种通信方式。

在传统的电话通信、无线通信、宽带接入等方面都可以应用通信光缆传输网络系统，提高通信网络的传输速度和通信质量。

通信光缆传输网络系统还可以应用于通信基站的传输和交换，支持基站之间的数据传输和通信接入。

2.数据中心数据中心是存储数据和进行数据交换的重要场所，通信光缆传输网络系统在数据中心的应用也十分广泛。

通信光缆传输网络系统可以实现数据中心内部的数据传输和交换，支持大规模数据的存储和处理。

第６０卷　第２期２０２４年３月石　油　化　工　自　动　化ＡＵＴＯＭＡＴＩＯＮＩＮＰＥＴＲＯ ＣＨＥＭＩＣＡＬＩＮＤＵＳＴＲＹＶｏｌ．６０，Ｎｏ．２Ｍａｒ，２０２４稿件收到日期：２０２３０８２１，修改稿收到日期：２０２３１２１８。

作者简介：刘东昭（１９８７—），山东泰安人，２０１２年毕业于大连理工大学控制理论与控制工程专业，现就职于中化学科学技术研究有限公司，主要从事新材料工艺包开发和新材料中试项目建设工作，任主任工程师。

工业光总线控制系统在流程工业中的应用研究刘东昭，冯军伟（中化学科学技术研究有限公司，北京１０２４０２）摘要：传统分散控制系统信息传输过程中出现的中间断点，会影响线路阻值和信号稳定性。

提出了一种工业光总线控制系统，介绍了该控制系统中智能数据传输单元及工程设计中的注意事项，并对比了该系统与分散控制系统在建设过程中费用控制、进度控制、质量控制方面的优势，分析了利用该系统代替其他控制系统的可行性。

该系统采用现场智能ＩＯ技术，用光信号代替电信号，通过分析表明：该系统在经济性、信号稳定性、施工、设计、进度控制上都具有优势。

关键词：工业光总线控制系统；流程工业；智能ＩＯ技术；光信号中图分类号：ＴＰ２７３ 文献标志码：Ｂ 文章编号：１００７７３２４（２０２４）０２００８９０４犛狋狌犱狔狅狀犃狆狆犾犻犮犪狋犻狅狀狅犳犐狀犱狌狊狋狉犻犪犾犗狆狋犻犮犪犾犅狌狊犆狅狀狋狉狅犾犛狔狊狋犲犿犻狀犘狉狅犮犲狊狊犐狀犱狌狊狋狉狔ＬｉｕＤｏｎｇｚｈａｏ，ＦｅｎｇＪｕｎｗｅｉ（ＣｈｉｎａＣｈｅｍｉｃａｌＴｅｃｈｎｏｌｏｇｙＲｅｓｅａｒｃｈＩｎｓｔｉｔｕｔｅ，Ｂｅｉｊｉｎｇ，１０２４０２，Ｃｈｉｎａ）犃犫狊狋狉犪犮狋狊：Ｔｈｅｂｒｅａｋｐｏｉｎｔｄｕｒｉｎｇｉｎｆｏｒｍａｔｉｏｎｔｒａｎｓｍｉｓｓｉｏｎｆｏｒｔｈｅｔｒａｄｉｔｉｏｎａｌｄｉｓｔｒｉｂｕｔｅｄｃｏｎｔｒｏｌｓｙｓｔｅｍｗｉｌｌｉｎｆｌｕｅｎｃｅｔｈｅｃｉｒｃｕｉｔｒｅｓｉｓｔａｎｃｅｖａｌｕｅａｎｄｓｉｇｎａｌｓｔａｂｉｌｉｔｙ．Ａｎｉｎｄｕｓｔｒｉａｌｏｐｔｉｃａｌｂｕｓｃｏｎｔｒｏｌｓｙｓｔｅｍｉｓｐｒｏｐｏｓｅｄ．Ｔｈｅｉｎｔｅｌｌｉｇｅｎｔｄａｔａｔｒａｎｓｍｉｓｓｉｏｎｕｎｉｔｉｎｔｈｅｃｏｎｔｒｏｌｓｙｓｔｅｍａｎｄｍａｔｔｅｒｓｎｅｅｄｉｎｇａｔｔｅｎｔｉｏｎａｒｅｉｎｔｒｏｄｕｃｅｄ．Ｔｈｅａｄｖａｎｔａｇｅｏｎｔｈｅａｓｐｅｃｔｓｏｆｃｏｓｔｃｏｎｔｒｏｌ，ｐｒｏｇｒｅｓｓｃｏｎｔｒｏｌ，ｑｕａｌｉｔｙｃｏｎｔｒｏｌｏｆｔｈｅｓｙｓｔｅｍｔｏｔｈｅｃｏｎｔｒｉｂｕｔｅｄｃｏｎｔｒｏｌｓｙｓｔｅｍａｒｅｃｏｍｐａｒｅｄ．Ｔｈｅｆｅａｓｉｂｉｌｉｔｙｔｏｒｅｐｌａｃｅｏｔｈｅｒｃｏｎｔｒｏｌｓｙｓｔｅｍｗｉｔｈｔｈｅｓｙｓｔｅｍｉｓｉｎｖｅｓｔｉｇａｔｅｄ．Ｔｈｅｓｙｓｔｅｍｕｓｅｓｏｎ ｓｉｔｅｉｎｔｅｌｌｉｇｅｎｔＩＯｔｅｃｈｎｏｌｏｇｙ，ａｎｄｔｈｅｌｉｇｈｔｓｉｇｎａｌｉｓｕｓｅｄｔｏｒｅｐｌａｃｅｅｌｅｃｔｒｉｃｓｉｇｎａｌ．Ｔｈｒｏｕｇｈａｎａｌｙｚｉｎｇ，ｉｔｉｓｉｎｄｉｃａｔｅｄｔｈａｔｔｈｅｓｙｓｔｅｍｉｓｏｆａｄｖａｎｔａｇｅｉｎｅｃｏｎｏｍｙ，ｓｉｇｎａｌｓｔａｂｉｌｉｔｙ，ｃｏｎｓｔｒｕｃｔｉｏｎ，ｄｅｓｉｇｎａｎｄｐｒｏｊｅｃｔｐｒｏｃｅｓｓ．犓犲狔狑狅狉犱狊：ｉｎｄｕｓｔｒｉａｌｏｐｔｉｃａｌｂｕｓｃｏｎｔｒｏｌｓｙｓｔｅｍ（ＯＣＳ）；ｐｒｏｃｅｓｓｉｎｄｕｓｔｒｙ；ｉｎｔｅｌｌｉｇｅｎｔＩＯｔｅｃｈｎｏｌｏｇｙ；ｌｉｇｈｔｓｉｇｎａｌ 流程工业中控制系统最常用的是分散控制系统（ＤＣＳ），现场仪表４～２０ｍＡ信号或数字量信号通过单芯铜芯电缆先经过接线箱转换为多芯铜芯电缆，然后依次经过中间端子柜、安全栅柜、Ｉ／Ｏ机柜最终送至系统柜内的控制器。

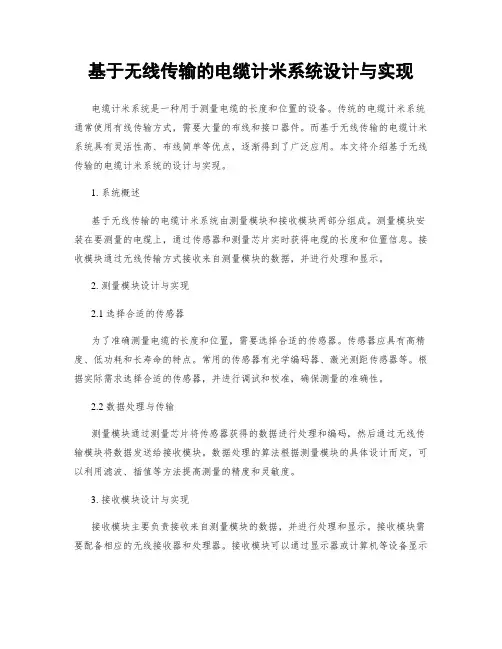

基于无线传输的电缆计米系统设计与实现电缆计米系统是一种用于测量电缆的长度和位置的设备。

传统的电缆计米系统通常使用有线传输方式，需要大量的布线和接口器件。

而基于无线传输的电缆计米系统具有灵活性高、布线简单等优点，逐渐得到了广泛应用。

本文将介绍基于无线传输的电缆计米系统的设计与实现。

1. 系统概述基于无线传输的电缆计米系统由测量模块和接收模块两部分组成。

测量模块安装在要测量的电缆上，通过传感器和测量芯片实时获得电缆的长度和位置信息。

接收模块通过无线传输方式接收来自测量模块的数据，并进行处理和显示。

2. 测量模块设计与实现2.1 选择合适的传感器为了准确测量电缆的长度和位置，需要选择合适的传感器。

传感器应具有高精度、低功耗和长寿命的特点。

常用的传感器有光学编码器、激光测距传感器等。

根据实际需求选择合适的传感器，并进行调试和校准，确保测量的准确性。

2.2 数据处理与传输测量模块通过测量芯片将传感器获得的数据进行处理和编码，然后通过无线传输模块将数据发送给接收模块。

数据处理的算法根据测量模块的具体设计而定，可以利用滤波、插值等方法提高测量的精度和灵敏度。

3. 接收模块设计与实现接收模块主要负责接收来自测量模块的数据，并进行处理和显示。

接收模块需要配备相应的无线接收器和处理器。

接收模块可以通过显示器或计算机等设备显示电缆的长度和位置信息。

接收模块还可以根据实际需求，设计报警功能，当电缆长度或位置异常时进行提醒。

4. 系统可靠性与稳定性在设计与实现过程中，需要考虑系统的稳定性和可靠性。

系统的硬件和软件应具备高可靠性，以保证测量结果的准确性。

在实际使用过程中，应进行充分的测试和调试，确保系统能够长时间稳定运行。

5. 系统应用与未来发展基于无线传输的电缆计米系统在电力、通信、交通等领域有着广泛的应用前景。

它可以实时监测电缆的状态，帮助维护人员及时发现故障并采取措施。

随着无线技术的发展和创新，基于无线传输的电缆计米系统将会不断完善和改进。

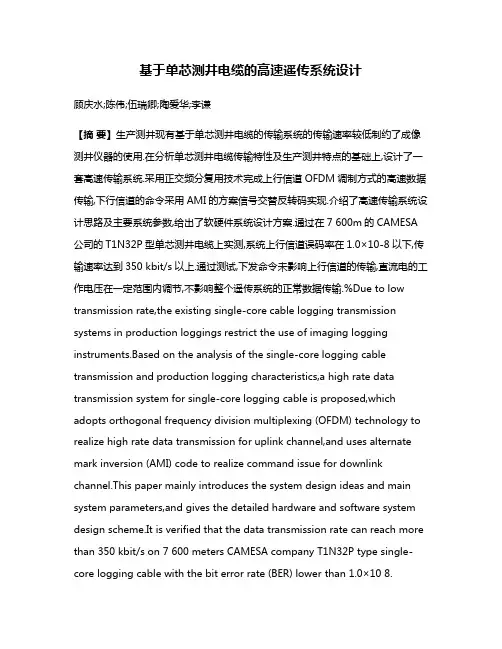

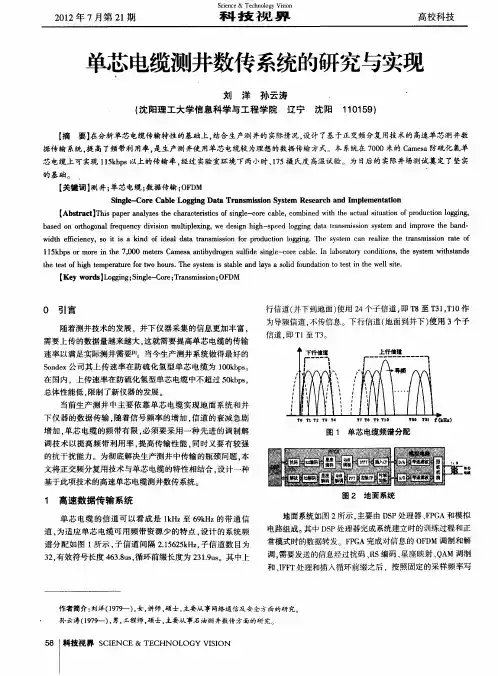

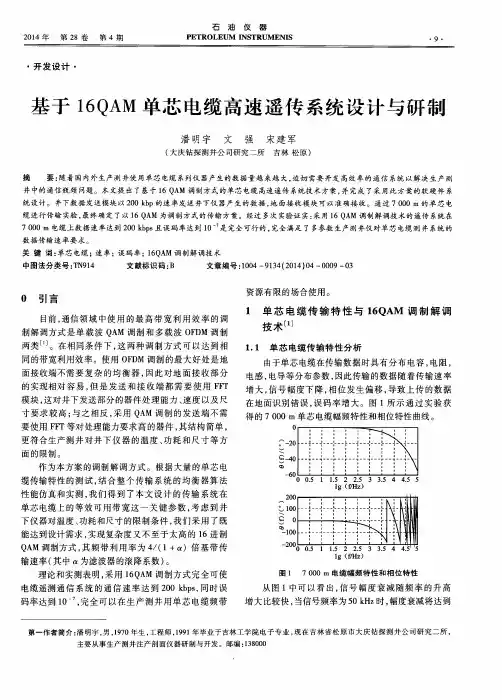

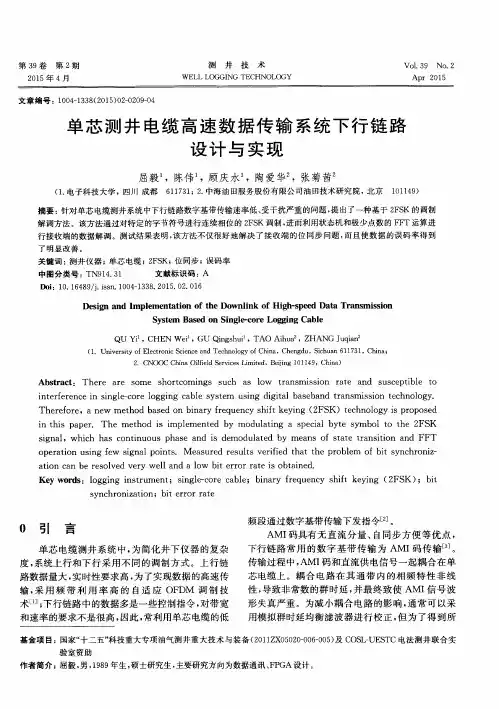

基于单芯测井电缆的高速遥传系统设计顾庆水;陈伟;伍瑞卿;陶爱华;李谦【摘要】生产测井现有基于单芯测井电缆的传输系统的传输速率较低制约了成像测井仪器的使用.在分析单芯测井电缆传输特性及生产测井特点的基础上,设计了一套高速传输系统.采用正交频分复用技术完成上行信道OFDM调制方式的高速数据传输,下行信道的命令采用AMI的方案信号交替反转码实现.介绍了高速传输系统设计思路及主要系统参数,给出了软硬件系统设计方案.通过在7 600m的CAMESA 公司的T1N32P型单芯测井电缆上实测,系统上行信道误码率在1.0×10-8以下,传输速率达到350 kbit/s以上.通过测试,下发命令未影响上行信道的传输,直流电的工作电压在一定范围内调节,不影响整个遥传系统的正常数据传输.%Due to low transmission rate,the existing single-core cable logging transmission systems in production loggings restrict the use of imaging logging instruments.Based on the analysis of the single-core logging cable transmission and production logging characteristics,a high rate data transmission system for single-core logging cable is proposed,which adopts orthogonal frequency division multiplexing (OFDM) technology to realize high rate data transmission for uplink channel,and uses alternate mark inversion (AMI) code to realize command issue for downlink channel.This paper mainly introduces the system design ideas and main system parameters,and gives the detailed hardware and software system design scheme.It is verified that the data transmission rate can reach more than 350 kbit/s on 7 600 meters CAMESA company T1N32P type single-core logging cable with the bit error rate (BER) lower than 1.0×10 8.【期刊名称】《测井技术》【年(卷),期】2013(037)004【总页数】4页(P417-420)【关键词】生产测井;单芯电缆;传输系统;正交频分复用;高速数据传输【作者】顾庆水;陈伟;伍瑞卿;陶爱华;李谦【作者单位】电子科技大学电子工程学院,四川成都611731;电子科技大学电子工程学院,四川成都611731;电子科技大学电子工程学院,四川成都611731;中海油田服务有限公司油田事业部,河北三河065201;中海油田服务有限公司油田事业部,河北三河065201【正文语种】中文【中图分类】P631.830 引言生产测井一般采用单芯测井电缆完成井下测井仪器与地面系统之间的数据传输［1－2］。

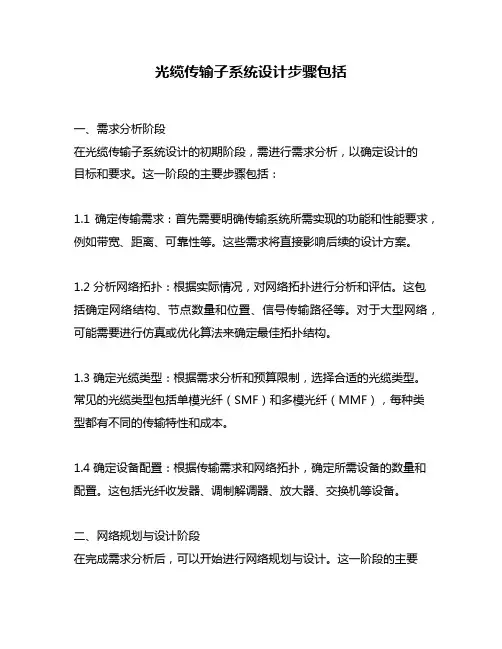

光缆传输子系统设计步骤包括一、需求分析阶段在光缆传输子系统设计的初期阶段，需进行需求分析，以确定设计的目标和要求。

这一阶段的主要步骤包括：1.1 确定传输需求：首先需要明确传输系统所需实现的功能和性能要求，例如带宽、距离、可靠性等。

这些需求将直接影响后续的设计方案。

1.2 分析网络拓扑：根据实际情况，对网络拓扑进行分析和评估。

这包括确定网络结构、节点数量和位置、信号传输路径等。

对于大型网络，可能需要进行仿真或优化算法来确定最佳拓扑结构。

1.3 确定光缆类型：根据需求分析和预算限制，选择合适的光缆类型。

常见的光缆类型包括单模光纤（SMF）和多模光纤（MMF），每种类型都有不同的传输特性和成本。

1.4 确定设备配置：根据传输需求和网络拓扑，确定所需设备的数量和配置。

这包括光纤收发器、调制解调器、放大器、交换机等设备。

二、网络规划与设计阶段在完成需求分析后，可以开始进行网络规划与设计。

这一阶段的主要步骤包括：2.1 确定传输路径：根据网络拓扑和需求分析，确定光缆的传输路径。

这包括确定光缆的敷设路径、连接点和节点之间的距离等。

2.2 计算链路预算：根据传输路径和光缆类型，计算链路预算。

链路预算是指在给定距离和带宽要求下，光信号在传输过程中所能容忍的损耗限制。

通过计算链路预算，可以确定所需放大器和其他信号处理设备的配置。

2.3 设计光缆布局：根据传输路径和链路预算，设计光缆布局。

这包括确定光纤长度、连接点、弯曲半径等参数。

2.4 设计网络节点：根据网络拓扑和设备配置要求，设计网络节点。

这包括确定节点之间的连接方式、设备安装位置等。

三、性能评估与优化阶段在完成网络规划与设计后，需要进行性能评估与优化，以确保设计方案满足需求，并提高系统性能。

这一阶段的主要步骤包括：3.1 进行仿真与测试：使用仿真软件或实际测试设备，对设计方案进行仿真和测试。

这可以帮助评估系统性能，并发现潜在的问题或改进空间。

3.2 进行信号调试与优化：根据仿真和测试结果，对系统进行信号调试和优化。

开发设计单芯电缆高速传输井下视频数据技术张家田 邓程华(西安石油大学电子工程学院 陕西西安)摘 要:文章介绍了单芯电缆高速传输井下视频数据技术的电路实现。

压缩处理后的图像信号经过调制、放大、隔离,由3000m 单芯铠装电缆传输到地面,在地面进行阻抗匹配和解调提取信号。

系统采用2ASK(二进制振幅键控)调制方式,传输速率达到1Mb/s 。

地面利用复杂可编程逻辑器件CPLD 实现数据的解调。

关键词:单芯电缆;传输;调制;解调中图法分类号:TN 911.73 文献标识码:B 文章编号:1004 9134(2006)04 0008 030 引 言在石油开采中,准确地了解井下油气状况,以最合理的方式,从而达到最大限度地开采石油是非常重要的。

因此,现代测井技术迫切要求获取井下更真实、更大量的岩性、物性、含油性及渗透性等方面的数据。

由于受传输介质、设计思想、制造工艺和井下高温、高压等恶劣环境的影响,长期以来,测井电缆传输系统存在着传输速率低、传输信息量小、易造成信号衰减、失真等问题,同时随着测井技术向成像化和组合化发展,井下仪上传的数据量越来越大。

因而,开发高容量、高效率的通信系统以解决通信瓶颈成为数控测井技术研究的热点。

本文研究的单芯电缆传输系统是把石油井下电视测井中的视频信号通过单芯铠装电缆传输到地面进行处理,系统所运用的单芯电缆传输技术可同时完成下传供电和上传信号。

1 系统构成单芯电缆井下视频数据高速传输系统研究的目标是通过3000m 测井电缆,以1Mb/s 传输速率将下井仪器实时采集的大量数据高速、准确地传送到测井地面仪器。

它是测井数据采集、传输与控制的 咽喉!。

系统分为地面解调模块和井下调制模块两部分,地面及井下部分通过电缆连起来。

测井信号传输系统框图如图1所示。

(a )井下调制电路原理图(b) 地面解调电路原理图图1 测井信号传输系统框图2 调制解调电路的设计调制解调电路的设计包括井下调制电路和地面解调电路的设计。

光缆传输子系统设计步骤包括光缆传输子系统在现代通信网络中起着至关重要的作用。

它通过光纤传输信号，实现高速、稳定、长距离的数据传输。

在设计光缆传输子系统时，需要经过一系列的步骤，以确保其性能和可靠性。

本文将介绍光缆传输子系统设计的具体步骤。

一、需求分析在光缆传输子系统设计之前，需要对网络需求进行全面的分析。

这包括考虑传输距离、带宽需求、网络拓扑结构、安全性要求等。

只有充分了解需求，才能为系统设计提供明确的目标和指导。

二、方案设计根据需求分析的结果，开始进行方案设计。

首先需要确定光缆的类型和规格，包括单模光纤和多模光纤。

然后根据网络拓扑结构设计光缆的布局，确定光缆的敷设路径和连接方式。

同时，还需要考虑光缆的保护和备份方案，以确保系统的可靠性和容错性。

三、设备选择在方案设计的基础上，需要选择适合的光缆传输设备。

这包括光纤收发器、光纤交换机、光纤调制解调器等。

在选择设备时，需要考虑设备的性能、兼容性和可扩展性。

同时，还需要考虑设备的供应商和售后服务，以确保设备的质量和服务。

四、系统集成选定光缆传输设备后，需要进行系统集成。

这包括设备的安装、配置和调试。

在安装过程中，需要注意光缆的敷设和连接，确保光缆的质量和连接的可靠性。

在配置和调试过程中，需要进行设备的参数设置和性能测试，以确保系统的正常运行和性能达到要求。

五、性能评估在系统集成完成后，需要对系统进行性能评估。

这包括对系统的带宽、时延、误码率等指标进行测试和分析。

通过性能评估，可以了解系统的实际性能和是否满足需求。

如果系统性能不达标，需要进行相应的调整和优化。

六、系统优化根据性能评估的结果，需要进行系统的优化。

这包括对设备的调整和配置，以提升系统的性能和稳定性。

同时，还需要对光缆的布局和连接进行优化，以减少信号衰减和干扰。

通过系统优化，可以提升系统的性能和可靠性，满足用户的需求。

七、系统维护在系统优化完成后，需要进行系统的维护和管理。

这包括设备的巡检、故障排除和升级等。
