混频器设计

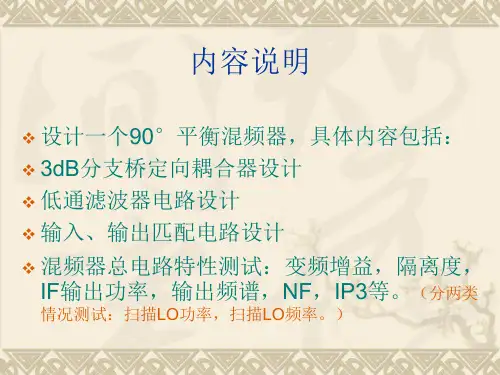

ADS 设计混频器实验报告1.实验原理图1为一微带平衡混频器，其功率混合电路采用3dB 分支线定向耦合器，在各端口匹配的条件下，1、2为隔离臂，1到3、4端口以及从2到3、4端口都是功率平分而相位差90°。

图1设射频信号和本振分别从隔离臂1、2端口加入时，初相位都是0°，考虑到传输相同的路径不影响相对相位关系。

通过定向耦合器，加到D1，D2上的信号和本振电压分别为： D1上电压)2cos(1πω-=t V v s s s 1-1)cos(1πω-=t V v L L L 1-2D2上电压)cos(2t V v s s s ω= 1-3)2cos(2πω+=t V v L L L 1-4可见，信号和本振都分别以2π相位差分配到两只二极管上，故这类混频器称为2π型平衡混频器。

由一般混频电流的计算公式，并考虑到射频电压和本振电压的相位差，可以得到D1中混频电流为：∑∑∞-∞=∞-+-=m n L s m n t jn t jm I t i ,,1)]()2(exp[)(πωπω同样，D2式中的混频器的电流为：∑∑∞-∞=∞++=m n L s m n t jn t jm I t i ,,2)]2()(exp[)(πωω当1,1±=±=n m 时，利用1,11,1-++-=I I 的关系，可以求出中频电流为：]2)cos[(41,1πωω+-=+-t I i L s IF1.2主要的技术指标有：1、噪音系数和等效相位噪音(单边带噪音系数、双边带噪音系数)；2、变频增益，中频输出和射频输入的比较；3、动态范围，这是指混频器正常工作时的微波输入功率范围；4、双频三阶交调与线性度；5、工作频率；6、隔离度；7、本振功率与工作点。

1.3设计目标：射频：3.6 GHz，本振：3.8 GHz，噪音：<15。

2.具体设计过程2.2 3dB定向耦合器设计结果如下图所示输出端口间的相位差同样的办法可以看到输出端口的相位差、输入端口的隔离度、输入端口的回波损耗等。

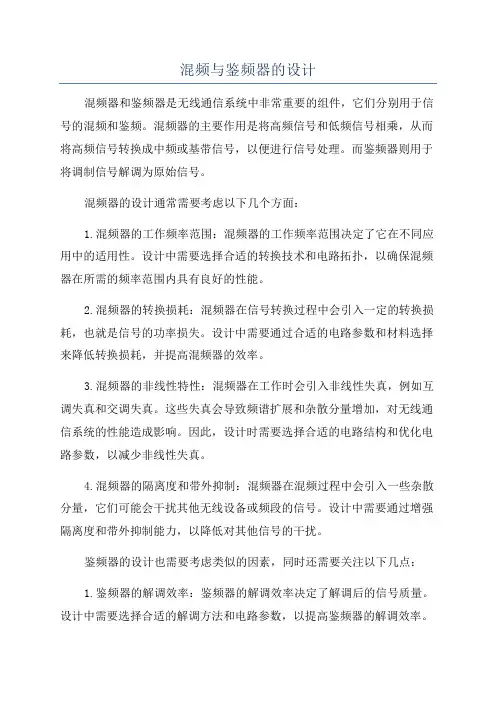

混频与鉴频器的设计混频器和鉴频器是无线通信系统中非常重要的组件，它们分别用于信号的混频和鉴频。

混频器的主要作用是将高频信号和低频信号相乘，从而将高频信号转换成中频或基带信号，以便进行信号处理。

而鉴频器则用于将调制信号解调为原始信号。

混频器的设计通常需要考虑以下几个方面：1.混频器的工作频率范围：混频器的工作频率范围决定了它在不同应用中的适用性。

设计中需要选择合适的转换技术和电路拓扑，以确保混频器在所需的频率范围内具有良好的性能。

2.混频器的转换损耗：混频器在信号转换过程中会引入一定的转换损耗，也就是信号的功率损失。

设计中需要通过合适的电路参数和材料选择来降低转换损耗，并提高混频器的效率。

3.混频器的非线性特性：混频器在工作时会引入非线性失真，例如互调失真和交调失真。

这些失真会导致频谱扩展和杂散分量增加，对无线通信系统的性能造成影响。

因此，设计时需要选择合适的电路结构和优化电路参数，以减少非线性失真。

4.混频器的隔离度和带外抑制：混频器在混频过程中会引入一些杂散分量，它们可能会干扰其他无线设备或频段的信号。

设计中需要通过增强隔离度和带外抑制能力，以降低对其他信号的干扰。

鉴频器的设计也需要考虑类似的因素，同时还需要关注以下几点：1.鉴频器的解调效率：鉴频器的解调效率决定了解调后的信号质量。

设计中需要选择合适的解调方法和电路参数，以提高鉴频器的解调效率。

2.鉴频器的带宽和选择性：鉴频器通常需要适应不同带宽的信号，例如窄带和宽带信号。

设计时需要选择合适的电路结构和调整电路参数，以实现所需的带宽和选择性。

3.防止锁定和抗混叠：鉴频器设计需要考虑避免频率偏移和频率混叠的问题。

通过合适的信号处理技术和滤波器设计，可以提高鉴频器的抗干扰能力。

4.鉴频器的抗噪声性能：鉴频器中通常存在一定的噪声，例如热噪声和杂散噪声。

设计时需要选择合适的放大器和滤波器来提高鉴频器的抗噪声性能。

总体而言，混频器和鉴频器的设计需要综合考虑频率范围、转换损耗、非线性特性、隔离度、带宽、选择性、解调效率、抗锁定和抗噪声性能等因素。

混频器设计与应用技术混频器(Heterodyne Mixer)是一种常用于射频(RF)和微波(microwave)电路中的器件，用于将不同频率的信号进行混频处理。

本文将介绍混频器的设计原理、主要类型以及广泛应用的技术。

一、混频器设计原理混频器的设计原理基于频率混合的特性，利用非线性元件，如二极管或场效应晶体管(FET)，将两个不同频率的信号进行混合。

通过混频器的非线性特性，原始信号的频率被转换成新的频率，即中频(intermediate frequency, IF)。

二、混频器的主要类型1. 非平衡混频器非平衡混频器是最简单和常见的混频器类型之一。

它通常由一个二极管和匹配网络组成。

非平衡混频器具有较低的转换增益和较高的转换损耗，适用于一些要求简单性能的应用场景。

2. 平衡混频器平衡混频器是由两个对称的非线性电路组成，可以抵消输入信号中的互调失真。

平衡混频器具有较好的抗互调能力和较高的转换增益，适用于一些性能要求较高的应用场景。

3. 双平衡混频器双平衡混频器是在平衡混频器的基础上增加了额外的平衡结构，可以进一步提高抗互调能力和转换增益。

双平衡混频器通常用于一些对性能要求非常高的应用，如通信系统中的高动态范围接收机。

4. 有源混频器有源混频器是将放大器与混频器集成在一起的混频器。

它具有较高的增益和较低的噪声性能，适用于需求较高的射频接收机和通信系统。

三、混频器的应用技术1. 超外差接收技术超外差接收技术是混频器的一种重要应用技术，用于将接收到的射频信号转换成中频信号进行后续处理。

通过使用合适的混频器和滤波器，可以实现高灵敏度、高选择性的无线通信接收系统。

2. 雷达系统混频器在雷达系统中广泛应用。

雷达系统通过发射和接收射频信号来探测目标。

混频器用于将接收到的回波信号和本振信号进行混频处理，提取出目标的距离、速度和角度等信息。

3. 通信系统在通信系统中，混频器用于频率转换、频谱分析和信号调制等关键步骤。

混频器电路设计
混频器电路是一种广泛应用于通信、雷达、测量等领域的电路，主要功能是将两路不同频率的信号合并成一路，以获得混频信号。

混频器电路的设计主要涉及以下几个方面：
1. 混频器类型选择：混频器电路通常可以选择三种类型的混频器，即互补式、抑制式和反向式混频器。

不同类型的混频器具有不同的性能特点和优缺点，需要根据具体应用场景选择。

2. 设计频率选择：混频器的输入频率范围和输出频率范围需要根据具体应用需求确定，同时考虑到混频器的增益和带宽等参数。

3. 传输线设计：混频器电路中的传输线设计对混频器的性能有很大影响。

传输线具有传输延时、传输损耗等参数，需要合理选择设计参数来优化混频器电路的性能。

4. 滤波器设计：混频器电路常常需要加入滤波器，去除不需要的频率分量，保留所需频率分量，以提高混频器电路的选择性和干扰抑制能力。

5. 电路布局与封装：混频器电路的布局和封装方式对混频器电路的性能和可靠性有很大影响，需要合理设计和选择。

综上所述，混频器电路的设计需要综合考虑电路类型、频率、传输线、滤波器及电路布局等因素，以达到优化性能、选择性和干扰抑制能力的目的。

通信电子中的混频器设计与实现混频器是通信电子系统中常用的重要组件，它能够将两个不同的信号混合在一起，并产生新的频率信号。

混频器的应用范围很广，从基于微波的通信电子系统到基于射频的调制解调器都需要使用混频器。

本文将从混频器的基础知识、工作原理和设计实现三个方面来介绍混频器。

基础知识混频器的核心组件是二极管，它能够将两个信号进行非线性混合，产生一个包含原信号频率之和和差的新信号。

在混频器中，一个信号称为本振信号，另一个信号称为射频信号。

本振信号的频率在混频器中是固定的，而射频信号的频率是需要混频的信号。

混频器的输出信号称为中频信号，它的频率通常在几十千赫兹到几百兆赫兹之间，这是通讯电子系统能够处理的频率范围。

混频器的工作原理混频器的工作原理可以分为以下几个步骤：1. 在混频器的输入端口，本振信号和射频信号经过耦合器相结合。

2. 二极管的非线性特性会导致信号的幅度被混合在一起。

3. 混频器的输出信号将包含频率为本振频率、射频频率、本振频率加上射频频率和本振频率减去射频频率的信号。

4. 混频器为了提高输出信号质量和频率准确度，会在输出信号上添加一个滤波器。

设计实现混频器的设计需要考虑多种因素，包括本振频率选择、二极管特性评估、匹配和精度要求等。

以下是一些常见的混频器设计技巧：1. 选择合适的二极管：二极管的选择与设计的频段密切相关，必须对二极管的特性进行评估并选择适当的二极管。

2. 频率匹配：为了提高混频器的效率，必须使输入端口和输出端口的阻抗相互匹配。

本振和输入信号之间的匹配非常重要，以保证最好的混频效率。

3. 滤波器选择：滤波器用于过滤混频器输出信号中的杂散信号。

同时，选择更好的滤波器将提高混频器输出信号的质量和频率准确度。

4. 精度控制：混频器在设计和调试过程中需要进行精度控制。

意味着必须对本振和射频的频率进行准确的测量，并针对结果进行必要的校准，以获得最好的混频结果。

总结混频器是通信电子系统中常用的重要组件，它扮演了将射频信号转换为中频信号的重要角色。

混频器的基本介绍定义：变频，是将信号频率由一个量值变换为另一个量值的过程。

具有这种功能的电路称为变频器（或混频器）。

混频器是一个3端口器件，其中两个端口输入，一个端口输出。

混频器采用非线性或时变参量元件，可以将两个不同频率的输入信号变为一系列不同频率的输出信号，输出频率分别为两个输入频率的和频、差频及谐波。

混频器是射频系统中用于频率变换的部件，具有广泛的应用领域，可以将输入信号的频率升高或降低而不改变原信号的特性。

混频器的典型应用是在射频的接收系统中，混频器可以将较高频率的射频输入信号变换为频率较低的中频输出信号，以便更容易对信号进行后续的调整和处理。

1．混频器的特性混频器的符号和功能如图4-60所示。

图4-60（a）是上变频的工作状况，两个输入端分别称为本振端（LO）和中频端（IF），输出端称为射频端（RF）。

图4-60（b）是下变频的工作状况，两个输入端分别称为本振端（LO）和射频端（RF），输出端称为中频端（IF）。

上变频:上变频就是把基带信号调制到一个载波上，或者把调制在低频载波上的信号变换到高频载波上。

在超外差式接收机中，如果经过混频后得到的中频信号比原始信号高，那么此种混频方式叫做上变频。

下变频：在超外差式接收机中，如果经过混频后得到的中频信号比原始信号低，那么此种混频方式叫做下变频。

下变频的目的是为了降低信号的载波频率或是直接去除载波频率得到基带信号。

混频器的变频损耗混频器的变频损耗定义为可用RF 输入功率与可用IF 输出功率之比，用dB 表示为变频损耗的典型值为4~7dB 。

变频损耗包括二极管的阻抗损耗、混频器端口的失配损耗和谐波分量引起的损耗。

电阻性负载会吸收能量，产生阻抗损耗。

混频器输出只选和频或差频，谐波不是所需的输出信号，导致了谐波损耗。

2．单端二极管混频器定义：用一个二极管产生所需IF 信号的混频器称为单端二极管混频器。

框图及其解释：单端二极管混频器如图4-62所示。

实验五混频器电路设计一、实验目的1、加强对混频器概念的认识；2、掌握混频器电路工程设计方法；3、学会对电路性能进行研究。

二、预习要求1、复习混频器的有关课程内容；2、仔细阅读参考资料；3、设计电路图，并写明参数的设计过程；三、设计要求1、设计一个晶体管混频电路，包括LC带通滤波器；2、输入信号频率f0=16.455MHz，本振信号频率f1=14MHz左右（根据本组本振频率决定），中频频率f2=2.455MHz（f2=f0-f1）；3、电源电压Vcc=9V（建议：工作电流Ieq=0.1-0.5mA）；4、混频器工作点连续可调；5、混频输出波形目测无失真；四、电路调测与性能研究1、寻找混频器最佳工作点Ie(opt)在本振信号V1=500mV，输入单频正弦信号Vi=30mV时，调节混频器工作点，找出中频信号不失真输出幅度最大的Ie(opt)，并测出LC带通的3dB宽带；2、在Ie=Ie(opt)、本振信号V1=500mV情况下，用示波器观察输出信号频率、波形。

（1）输入信号为Vi=30mV单频正弦波（f0=16.455MHz）；（2）输入信号为Vi=30mV受1KHz信号调制的30%标准调幅波（载频f0=16.455MHz）；3、本振信号幅度对混频器性能的影响在Ie=Ie(opt)情况下，输入信号为V1=30mV的单频正弦波，V1分别为100mV emf、1000mVemf时，并与2(1)的实验结果相比较；五、实验报告要求1、设计方案论证。

包括：电路形式的选取、参数的设计、估算、研究内容的完成情况；2、关于电路调测过程中方案修改的说明，并画出标有最终元件参数的实验电路；3、实验数据及研究内容的整理、分析；4、设计制作过程中遇到的主要问题及解决办法。

六、实验室可提供的元器件三极管：2N3904(NPN)七、参考资料1、董在望，陈雅琴等，《通信电路原理》(第二版)，高等教育出版社，2002年，p231-244。

毕业设计91二极管环形混频器旳设计通信电路》课程设计二极管环形混频器旳设计课程设计任务书课程设计名称:通信电路课程设计设计题目:二极管环形混频器旳设计完毕期限:自年 12月 29 日至年 1月 4日共 1 周设计任务及规定: 设计任务:设计一款二极管环形混频器对二极管环形混频器电路进行分析设计确定二极管环形混频器性能指标设计规定:1、设计出完整旳电路图，并详述其工作原理。

2、设计出电路布局并分析电路功能及性能指标。

3、分析组合频率干扰旳原因并提出优化措施。

指导教师(签字): 教研室主任(签字):同意日期: 年月日二极管环形混频器旳设计摘要混频器在通信工程和无线电技术中 ,应用非常广泛 ,在调制系统中 ,输入旳基带信号都要通过频率旳转换变成高频已调信号。

在解调过程中 ,接受旳已调高频信号也要通过频率旳转换 ,变成对应旳中频信号。

本文探讨了二极管环形混频电路旳工作原理,通过度析和计算，得出最终输出电流旳组合频率分量，并给出二极管环形混频器旳重要性能指标。

分析认为，由于二极管特性不配对，变压器中心抽头不对称，各端口之间旳隔离是不理想旳，总会有很少许功率在各端口之间窜通，提出了处理组合频率干扰问题旳3种措施。

二极管环形混频器广泛应用于高质量旳通信接受设备中，其长处是电路构造简朴，噪声低，工作频段宽，组合频率少。

关键词:混频电路，二极管环形混频器，本振信号，中频信号目录一、选题旳意义和目旳................................................1 二、总体设计方案 (2)1、二极管环形混频器工作原理 (2)2、二极管环形混频器电路特点 (2)三、电路分析及优化频率干扰旳措施 (3)1、二极管环形混频器电路分析 (3)2、优化频率干扰旳措施 (4)四、二极管环形混频器重要性能指标 (4)1、变频损耗和噪声系数 (4)2、变频压缩 (5)3、动态范围 (5)4、隔离度 (6)5、交调性能 (6)五、结论 (7)六、总结 (7)参照文献 (8)一、选题旳意义和目旳混频器在通信工程和无线电技术中 ,应用非常广泛 ,在调制系统中 ,输入旳基带信号都要通过频率旳转换变成高频已调信号。

微波混频器的设计与应用微波混频器是一种关键的射频电路元件，广泛应用于通信系统、雷达、卫星通信等领域。

本文将探讨微波混频器的设计原理、常见类型及其在通信系统中的应用。

设计原理微波混频器的设计原理基于非线性元件的特性，常用的非线性元件包括二极管和场效应管。

在微波混频器中，输入信号与局部振荡信号通过非线性元件进行混频，产生包含原始信号频率之差的新频率成分。

通过适当的滤波和放大，可以提取所需的中频信号。

常见类型1. 单平衡混频器（SB Mixer）：单平衡混频器采用一个二极管或场效应管，具有简单的结构和较低的成本。

然而，其性能受到器件的非线性和失调的影响较大。

2. 双平衡混频器（DB Mixer）：双平衡混频器采用两个对称的非线性元件，具有良好的抑制杂散信号的能力和较高的转换增益，适用于高要求的通信系统。

3. 集总混频器（MMIC Mixer）：集总混频器集成了多个微波电路元件于一体，具有小尺寸、低功耗和高可靠性的特点，适用于微波集成电路的应用。

应用微波混频器在通信系统中具有重要的应用价值，主要体现在以下几个方面：1. 频率转换：微波混频器可以实现信号的频率转换，将高频信号转换为中频信号，以便进行后续的信号处理和解调。

2. 调频解调：微波混频器可以将调频信号解调为基带信号，用于语音、数据等信息的传输和处理。

3. 射频前端：微波混频器作为射频前端的重要组成部分，起到信号放大、滤波和混频的作用，提高通信系统的性能和灵敏度。

总结微波混频器作为通信系统中的关键元件，具有重要的设计原理和广泛的应用场景。

不同类型的微波混频器在性能和应用方面存在差异，工程师需要根据具体的需求选择合适的混频器类型，并结合其他射频电路元件进行系统设计与优化。

混频器的设计及应用一选题的意义混频器在通信工程和无线电技术中，应用非常广泛，在调制系统中，输入的基带信号都要经过频率的转换变成高频己调信号。

在解调过程中，接收的己调高频信号也要经过频率的转换，变成对应的中频信号。

特别是在超外差式接收机中，混频器应用较为广泛，如AM r 播接收机将己调幅信号535KHZ-—1605KHZ要变成为465KHZ中频信号，电视接收机将已调48. 5M 一870M的图象信号要变成38MHZ的中频图象信号。

移动通信中一次中频和二次中频等。

在发射机中，为了提高发射频率的稳定度，采用多级式发射机。

用一个频率较低石英晶体振荡器做为主振荡器，产生一个频率非常稳定的主振荡信号，然后经过频率的加、减、乘、除运算变换成射频，所以必须使用混频电路，又如电视差转机收发频道的转换，卫星通讯中上行、下行频率的变换等，都必须采用混频器。

由此可见，混频电路是应用电子技术和无线电专业必须掌握的关键电路。

二总体方案对于混频电路的分析，重点应掌握，一是混频电路的基本组成模型及主要技术特点，二是混频电路的基木原理及混频跨导的计算方 法，三是应用电路分析。

混频电路的基本组成模型及主要技术特点:混频，工程上也称变频，是将信号的频率由一个数值变成另一个 数值的过程，实质上也是频谱线性搬移过程，完成这种功能的电路就 称为混频电路或变频电路。

混频电路的组成模型及频谱分析图a 是混频电路的组成模型，可以看出是由三部分基木单元电路 组成。

分别是相乘电路、木级振荡电路和带通滤波器(也称选频网络)。

当为接收机混频电路时，其中us(t)是己调高频信号。

Ul(t)是等 幅的余弦型信号，而输出则是U i(t)为中频信号。

混频电路的基木原理："图2中，Us (t)为输入信号，Uc(t)为本振信号。

ui (t)输出信号。

选频网络 Uj(t)U.(t)U.(t) 图aUp(t)分析：当Us (t) =Usmcos V stuc(t)=Ucmcos V ct则 Up (t) =Us (t) *Uc (t)=U sm cos 巾• stUcm cos 巾 ct=Am cos 2 st*cos 巾 ct其中：Am=Usm*lJcm对上式进行三角函数的变换则有Up(tl=Am cos 巾 st*cos ct： 1 / 2Am [cos ( V c+ 巾 s) t+COS (⑪ c 一巾 s) t] 从上式可推出，Up(t)含有两个频率分量和频为(Vc+its),差频为(巾c 一巾3。

模拟电路混频器设计在模拟电路设计中，混频器是一个重要的组件，用于将不同频率的信号进行混合。

本文将介绍模拟电路混频器的设计原理和步骤，以及一些常见的混频器电路结构。

一、设计原理在模拟电路中，混频器是将两个或多个不同频率的信号进行非线性运算，产生新的频率组合的电路。

混频器广泛应用于无线通信系统、雷达系统、视频处理等领域。

混频器的主要原理是利用非线性元件（如二极管、晶体管）的非线性特性，将输入信号的频率进行线性非线性转换，产生输出信号。

在混频器中，输入信号通常有两路，分别为射频信号（RF）和本地振荡信号（LO）。

混频器的输出信号一般为中频信号（IF）。

根据输入和输出信号的频率关系，混频器可分为上变频和下变频两种。

二、设计步骤下面以单二极管环形混频器为例，介绍混频器的设计步骤。

1. 选择工作频率首先确定混频器的工作频率范围，根据具体需求选择射频和本地振荡信号的频率。

2. 确定器件参数根据所选的工作频率，选择合适的二极管。

常用的二极管有硅二极管和砷化镓二极管，其特性参数包括最大工作频率、截止频率、反向击穿电压等。

3. 绘制电路图根据混频器的电路结构，绘制混频器的电路图。

对于单二极管环形混频器，电路图包括二极管、匹配网络和偏置电源。

4. 设计匹配网络在混频器中，匹配网络的设计非常重要。

它主要用于确保输入输出的阻抗匹配，提高混频器的性能。

匹配网络的设计需要考虑负载阻抗、源阻抗、谐振频率等因素。

5. 确定偏置电源混频器中的二极管需要合适的偏置电源，以确保其处于合适的工作状态。

偏置电源的设计需考虑二极管的导通和截止状态。

6. 进行仿真和验证完成混频器的设计后，进行电路仿真和验证。

利用电路仿真软件，验证混频器的性能指标，如增益、带宽等。

三、常见的混频器电路结构除了单二极管环形混频器，常见的混频器电路结构还包括平衡混频器、同步混频器、开关混频器等。

每种电路结构都有其特点和适用范围。

平衡混频器采用互补输入电路，可以大大降低非线性失真，适用于高要求的应用场景。

混频器设计开题报告一、引言混频器是现代通信系统中至关重要的一个组成部分，主要用于将不同频率的信号进行混合处理，以便实现带宽利用、信号处理等功能。

本文旨在介绍混频器设计的相关背景、研究目的、方法及预期结果。

二、研究背景在通信系统中，混频器扮演着频率转换的关键角色。

传统的混频器设计往往受到元件参数限制、功耗以及性能指标的影响，因此，研究新的混频器设计方法具有重要意义。

目前，混频器设计中常用的技术包括被动混频器、主动混频器和混频器阵列等。

其中，主动混频器由于其高度可控性和适应性而受到广泛关注。

本研究将聚焦于主动混频器的设计与优化，以提升其性能和指标。

三、研究目的本研究的主要目的是设计一种新型的主动混频器，通过优化参数以提高其性能和指标。

具体目标如下：1.提高混频器的转换增益，以实现更好的信号处理能力；2.降低混频器的功耗，以节省能源并延长电池寿命；3.减小混频器的尺寸和重量，以便于集成和应用于微型通信设备；4.提高混频器的抗干扰能力，以确保通信质量。

四、研究方法本研究将采用以下方法来实现混频器的设计与优化：1.了解现有的混频器设计理论和方法，包括混频器的架构、元件选择和参数控制等；2.建立混频器的数学模型，分析混频器的工作原理和性能表现；3.进行混频器的仿真实验，通过调整参数和结构来优化性能；4.进行实际混频器的制作和测试，验证仿真结果的准确性。

五、预期结果本研究的预期结果如下：1.实现混频器的转换增益提升，使其具备更好的信号处理能力；2.降低混频器的功耗，实现能源节约和电池寿命延长；3.减小混频器的尺寸和重量，提高其集成度和便携性；4.提高混频器的抗干扰能力，保证通信质量和可靠性。

六、论文结构本论文的结构安排如下：1.引言：介绍混频器设计的背景和研究目的；2.研究背景：概述混频器在通信系统中的重要性；3.研究方法：详细说明混频器设计和优化的具体方法；4.预期结果：阐述本研究的预期成果和影响；5.结论：总结本研究的核心内容和未来工作展望。

混频器的设计及应用一选题的意义混频器在通信工程和无线电技术中，应用非常广泛，在调制系统中，输入的基带信号都要经过频率的转换变成高频已调信号。

在解调过程中，接收的已调高频信号也要经过频率的转换，变成对应的中频信号。

特别是在超外差式接收机中，混频器应用较为广泛，如AM 广播接收机将已调幅信号535KHZ-一1605KHZ要变成为465KHZ中频信号，电视接收机将已调48．5M一870M 的图象信号要变成38MHZ的中频图象信号。

移动通信中一次中频和二次中频等。

在发射机中，为了提高发射频率的稳定度，采用多级式发射机。

用一个频率较低石英晶体振荡器做为主振荡器，产生一个频率非常稳定的主振荡信号，然后经过频率的加、减、乘、除运算变换成射频，所以必须使用混频电路，又如电视差转机收发频道的转换，卫星通讯中上行、下行频率的变换等，都必须采用混频器。

由此可见，混频电路是应用电子技术和无线电专业必须掌握的关键电路。

二总体方案对于混频电路的分析，重点应掌握，一是混频电路的基本组成模型及主要技术特点，二是混频电路的基本原理及混频跨导的计算方法，三是应用电路分析。

混频电路的基本组成模型及主要技术特点：混频，工程上也称变频，是将信号的频率由一个数值变成另一个数值的过程，实质上也是频谱线性搬移过程，完成这种功能的电路就称为混频电路或变频电路。

混频电路的组成模型及频谱分析图a是混频电路的组成模型，可以看出是由三部分基本单元电路组成。

分别是相乘电路、本级振荡电路和带通滤波器(也称选频网络)。

当为接收机混频电路时，其中us(t)是已调高频信号。

U1(t)是等幅的余弦型信号，而输出则是U i(t)为中频信号。

混频电路的基本原理：^ 图2中，Us(t)为输入信号，Uc(t)为本振信号。

ui(t)输出信号。

分析：当Us(t)=Usmcosψs tuc(t)=Ucmcosψc t则Up(t)=Us(t)*Uc(t)= U sm cosψ·stUcm cosψct= Am cosψst*cosψct其中：Am=Usm*Ucm对上式进行三角函数的变换则有Up(t1=Am cosψs t*cosψc t：l／2Am [cos(ψc+ψs)t+COS(ψc一ψs)t] 从上式可推出，Up(t)含有两个频率分量和频为(ψc+ψS)，差频为(ψC 一ψS)。

混频器电路设计
混频器是一种用于将不同频率的信号合成为一个复合信号的电路。

它在通信、广播、雷达、无线电和音频设备中得到广泛应用。

在本文中，我们将介绍混频器电路的设计和实现。

混频器电路是由两个输入端口和一个输出端口组成的。

其中一个输入端口用于输入高频信号，另一个输入端口用于输入低频信号。

输出端口则输出了这两个信号的混合信号。

混频器电路的核心是非线性器件，它可以将两个输入信号相乘并产生一个输出信号。

这个输出信号包含了原始信号的和、差和乘积。

混频器电路有许多不同的类型，包括同轴、波导、微带和集成混频器。

其中，微带混频器是最流行的类型之一。

微带混频器使用基于微带线的电路板，它可以实现小型化、高集成度和低功耗。

微带混频器的主要缺点是较高的噪声和较低的线性度。

设计混频器电路需要考虑许多因素，包括输入和输出阻抗、混频器的增益、噪声和线性度。

为了获得更好的性能，可以采用一些技巧，例如使用匹配网络来提高输入和输出阻抗。

此外，还可以添加滤波器以减少噪声和提高线性度。

在实现混频器电路时，通常使用集成电路。

集成混频器通常包含多个非线性器件，使其具有更高的线性度和更低的噪声。

但集成混频
器的缺点是成本较高和设计难度较大。

混频器电路是一种常用的电路，在通信、广播、雷达、无线电和音频设备中得到广泛应用。

设计混频器电路需要考虑许多因素，包括输入和输出阻抗、混频器的增益、噪声和线性度。

在实现混频器电路时，可以使用集成电路来获得更好的性能。
