ICEMCFD实例教程在这个实例中，我们将使用ICEMCFD来准备一个翼型的模型，然后生成合适的网格，以便在CFD仿真中使用。

以下是详细步骤：第1步：导入几何模型首先，我们需要将几何模型导入ICEMCFD。

可以通过导入.STEP或者.EGS文件格式来实现，这些格式可以从大多数CAD软件中导出。

第2步：几何修复与清洁在导入几何模型后，我们可能会发现一些问题，例如不完整的几何形式、重叠的面等。

在这一步，我们需要进行几何修复与清理。

通过细致地检查模型，删除不必要的几何形式，并将面修复为连续的。

第3步：创建一个分区在进行网格划分之前，我们需要创建一个或多个分区（Patch）。

一个分区是指流场中的一个独立部分，我们可以为不同的分区设置不同的网格参数。

例如，在流体流过翼型时，可以为前后两侧设置不同的网格密度。

第4步：划分边界层边界层是流动附近非常重要的区域，为了准确描述这一区域的流动特性，我们需要在ICEMCFD中划分边界层。

通过使用边界层工具，我们可以定义边界层的厚度、计算节点和网格密度。

第5步：生成初始网格准备工作完成后，我们可以开始生成初始网格。

在ICEMCFD中，有多种网格生成方法可供选择，包括结构化网格、非结构化网格和混合网格。

选择合适的网格生成方法，并根据实际需要进行网格分区。

第6步：网格优化生成初始网格后，我们可能会发现一些不合理的网格形式，例如网格扭曲、网格过密或网格稀疏等。

在这一步中，我们需要使用ICEMCFD的网格优化工具来改善网格质量。

通过调整网格节点的位置，并采用合适的网格优化算法，我们可以实现更优化的网格形式。

第7步：导出网格最后一步是将生成的网格导出到CFD仿真软件中进行流动分析。

ICEM CFD支持将网格导出为常见的CFD格式，如ANSYS Fluent格式或OpenFOAM格式。

通过以上步骤，我们可以看到ICEMCFD的使用相对较简单，但对准备模型和生成网格非常重要。

合理的模型准备和网格生成可以更好地描述流体的流动行为，并提供准确的仿真结果。

• 用户可自定义光滑曲面与原始扫描数据的最小偏差。 • 实时诊断工具能够使用户估算原始数据的任何偏差，及导出曲面模型的质
量。 • 允许将三维扫描数据直接生成的高质量模型通过中间格式或直接接口输
出其他系统中。
1.7. ICEM 可视化显示(ICEM Visualisation)和 ICEM 反求工程的 主要命令
统一模型：通过 ICEM 逆向工程模块可实时的将曲面模型投影到参考数据上，实 时调节曲面数据与 CAD 数据的偏差，在保证曲面连续（G1 连续）的同时可定义 固定几何体(Fixed geometry)
辅助曲面数据：应用 ICEM 逆向工程模块的曲面造型工具可将诸如边界、半径定 长或变长的圆角，剖面图和回转体添加到曲面模型中，可通过定义偏置距离实体 化原始曲面。还可 以反射到地面上和/或环境中的窗户上。反射能随着模型的移动而动态的改变。
透明度：曲面可以定义为透明的或者是半透明的。这样就可以通过挡风玻璃观察 汽车内部的人，比如说。也可以用来显示复杂的装配视图。
模型导航器：ICEM Vis 可以使用户从内部和外部用不同视角动态的观察模型。 观察设备包括：动态摄像, 角度摄像, 检查模式, 视图区域合聚焦设定。
1.3. ICEM Visualisation(ICEM Vis)
ICEM Vis 是一个标准的软件包，可以构建逼真的三维 CAD 模型，这些模 型可由 ICEM Surf 软件（汽车业界首选的曲面造型软件）及其 他商业工程软件或是两 者集成的软件所产生。它可以非常快捷、容易的生 成高质量的具有逼真效果的 静态 CAD 曲面模型和具有可视化效果的动态模型 ，也作为现场演示以及模型评
1.2. ICEM Surf
ICEM Surf 包括了创建、建模、分析和几何图形的实时显示等功能。特 别是在 曲面的可视化设计中得到了很好的应用，包括汽车、摩托车、商务车、农业和建 筑用车，以及体育用品和耐用消费品等诸多领域。

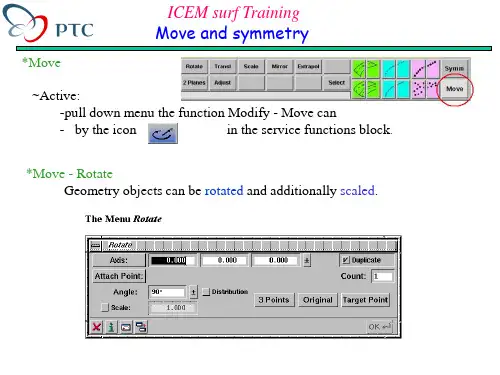

ICEM surf Training Move and symmetry
*Move - Mirror A mirrored image of geometry objects will be computed. The current work plane is used as mirror-plane.
ICEM surf Training Move and symmetry
*Move - Scale - each of the three coordinates can be specified different scaling factors and an arbitrary center of rotation.
ICEM surf Training Move and symmetry
ICEM surf Training Move and symmetry
ICEM surf Training Move and symmetry
-Translation and Rotation is active. -If this option is switched on, additionally, the length of the two axes (b) will be used for computing a scaling. In the example, a curve (c) similar to an original curve (a) is created using Scale .
ICEM surf Training Move and symmetry
*Move - Adjust - a transformation can be computed using a specified number of pairs of points. - point clouds, the 3D position of which does not correspond to the existing geometry, can be adjusted in this way. - Exact information on the desired transformation are not needed in this case.

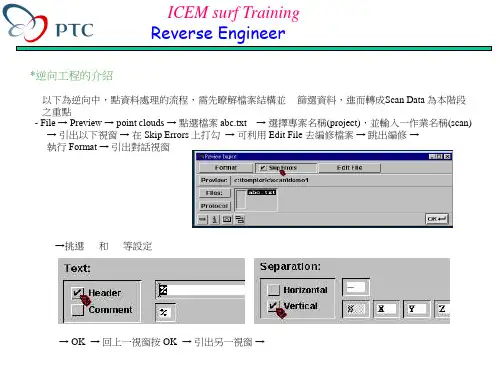

ICEM surf Training Reverse Engineer
*THEORETICAL SURFACES OVERVIEW - All Surface models should be constructed using theoretical Surfaces. - Fillet Surfaces are constructed between the theoretical Surfaces. -These may be actual fillets or free form surfaces between the theoretical surfaces. -The complete Computer model is composed of theoretical and fillets Surfaces. -To define a computer model exactly it may be necessary to use only parts of these surfaces. -Therefore you must FACE the surfaces to accomplish this. -When you begin a surface model it is very important to determine all the theoretical surfaces and how they intersect one another. -The Theoretical Intersection line is a very important line. You must ensure that this is a nice flowing line in all three views, without deliberate inflexions or flat spots.
