九年级数学下册投影同步练习(1)

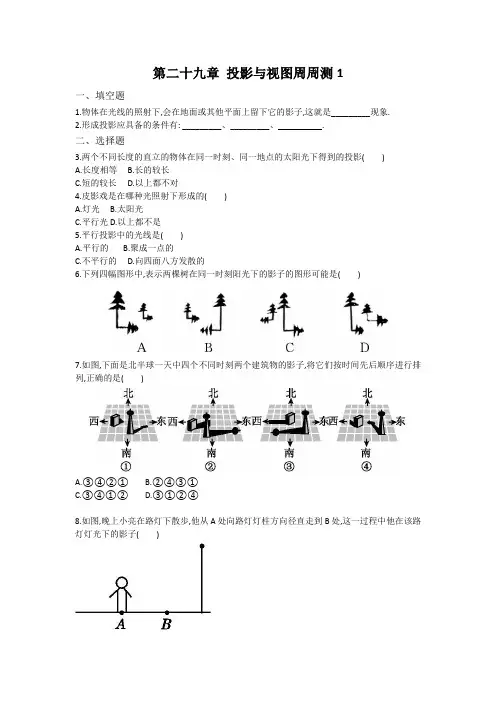

第二十九章投影与视图周周测1一、填空题1.物体在光线的照射下,会在地面或其他平面上留下它的影子,这就是_________现象.2.形成投影应具备的条件有: _________、_________、.二、选择题3.两个不同长度的直立的物体在同一时刻、同一地点的太阳光下得到的投影()A.长度相等B.长的较长C.短的较长D.以上都不对4.皮影戏是在哪种光照射下形成的()A.灯光B.太阳光C.平行光D.以上都不是5.平行投影中的光线是()A.平行的B.聚成一点的C.不平行的D.向四面八方发散的6.下列四幅图形中,表示两棵树在同一时刻阳光下的影子的图形可能是()7.如图,下面是北半球一天中四个不同时刻两个建筑物的影子,将它们按时间先后顺序进行排列,正确的是()A.③④②①B.②④③①C.③④①②D.③①②④8.如图,晚上小亮在路灯下散步,他从A处向路灯灯柱方向径直走到B处,这一过程中他在该路灯灯光下的影子()A.逐渐变短B.逐渐变长C.先变短后变长D.先变长后变短9.下图中灯与影子的位置最合理的是()10.如图,课堂上小亮站在座位上回答数学老师提出的问题,那么数学老师观察小亮身后,盲区是()A.△DCEB.四边形ABCDC.△ABFD.△ABE11.如图,王华晚上由路灯A下的B处走到C处时,测得影子CD的长为1 m,继续往前走3 m到达E处时,测得影子EF的长为2 m.已知王华的身高是1.5 m,那么路灯A的高度AB等于()A.4.5 mB.6 mC.7.2 mD.8 m12.在同一时刻的阳光下,小明的影子比小强的影子长,那么在同一路灯下()A.小明的影子比小强的影子长B.小明的影子比小强的影子短C.小明和小强的影子一样长D.无法判断谁的影子长三、解答题13.把下列物体与它们的投影(如图所示)用线连接起来.14.如图,竹竿和旗杆在同一平面直立着,其中竹竿在太阳光下某一时刻的影子已画出.(1)用线段表示同一时刻旗杆在太阳光下的影子;(2)比较竹竿与旗杆影子的长短;(3)图中是否出现了相似三角形?15.如图,小赵、小王、小李三人站在路灯下,他们在路灯下的影子在同一直线上.(1)确定图中路灯灯泡O所在的位置;(2)在图中画出表示小赵身高的线段.16.如图,下面两幅图分别是两棵小树在同一时刻的影子.你能判断出哪幅图是灯光下形成的,哪幅图是太阳光下形成的吗?17.如图,在一面与地面垂直的围墙的同侧有一根高10米的旗杆AB和一根高度未知的电线杆CD,它们都与地面垂直,为了测得电线杆的高度,一个小组的同学进行了如下测量:某一时刻,在太阳光照射下,旗杆落在围墙上的影子EF的长度为2米,落在地面上的影子BF的长为10米,而电线杆落在围墙上的影子GH的长度为3米,落在地面上的影子DH的长为5米.依据这些数据,该小组的同学计算出了电线杆的高度.(1)该小组的同学在这里利用的是___________投影的有关知识进行计算的;(2)试计算出电线杆的高度,并写出计算的过程.18.如图,花丛中有一根路灯杆AB,在光线下小明在点D处的影长DE=3 m,沿BD方向行走到达点G,测得DG=5 m,这时小明的影长GH=5 m,如果小明的身高为1.7 m,求路灯杆AB的高度.第二十九章投影与视图周周测1试题答案1.投影2.投影线;物体;投影面3.B4.A5.A6.A7.C8.A9.D10.D11.B 12.D13.解:如图所示.14.解:(1)如图,线段AB即为旗杆的影子.(2)由图可知,旗杆的影子长,竹竿的影子短.(3)出现了相似三角形,即旗杆与其影子及太阳光线构成的△ABC和竹竿与其影子及太阳光线构成的△DEF相似.15.解:如图所示.(1)点O为路灯灯泡所在的位置.(2)线段BC表示小赵的身高.16.解:如图,过树的顶端和对应影子的顶端分别作直线.由上图可知,图①为太阳光下形成的,图②为灯光下形成的.17.解:(1)平行(2)如图,连接AE,CG,过点E作EM△AB于M,过点G作GN△CD于N,则MB=EF=2,ND=GH=3,ME=BF=10,NG=DH=5.所以AM=10-2=8.由平行投影可知,=,即=,解得CD=7.即电线杆的高度为7米.18.解:依题意,得AB△BH,CD△BH,FG△BH.在Rt△ABE和Rt△CDE中,△AB△BH,CD△BH,△CD△AB,△Rt△ABE△Rt△CDE,△=.同理可得Rt△ABH△Rt△FGH,△=.又△CD=FG=1.7 m,△=.△DE=3 m,DG=5 m,GH=5 m,△=,解得BD=7.5m.△AB=·(DE+BD)==5.95(m).则路灯杆AB的高度为5.95 m.第二十九章投影与视图周周测2一、选择题1．皮影戏是在哪种光照射下形成的（）A．灯光B．太阳光C．平行光D．都不是2．下列各种现象属于中心投影现象的是（）A．上午10点时，走在路上的人的影子B．晚上10点时，走在路灯下的人的影子C．中午用来乘凉的树影D．升国旗时，地上旗杆的影子3．小刚走路时发现自己的影子越走越长，这是因为（）A．从路灯下走开，离路灯越来越远B．走到路灯下，离路灯越来越近C．人与路灯的距离与影子长短无关D．路灯的灯光越来越亮4．如图，AB，CD是两根木杆，它们在同一平面内的同一直线MN上，则下列有关叙述正确的是（）A．若射线BN正上方有一盏路灯，则AB，CD的影子都在射线BN上;B．若线段BD正上方有一盏路灯，则A B的影子在射线BM上，CD的影子在射线DN上;C．若在射线DN正上方有一盏路灯，则AB，CD的影子都在射线BN上;D．若太阳处在线段BD的正上方，则AB，CD的影子位置与选项B中相同.5．在一盏路灯的周围有一圈栏杆，则下列叙述中不正确的是（）A．若栏杆的影子落在围栏里，则是在太阳光照射下形成的B．若这盏路灯有影子，则说明是在白天形成的影子C．若所有的栏杆的影子都在围栏外，则是在路灯照射下形成的D．若所有的栏杆的影子都在围栏外，则是在太阳光照射下形成的二、填空题6．两个物体映在地上的影子有时在同侧，有时在异侧，则这可能是________投影．7．_______和_______都是在灯光照射下形成的影子．8．如图，AB和DE是直立在地面上的两根立柱，AB=5米，某一时刻AB 在阳光下的投影BC=3米，在测量AB的投影时，同时测量出DE在阳光下的投影长为6米，则DE的长为_______．三、解答题9．说出平行投影与中心投影的异同．10．点光源发出的光线照射到物体上，会形成影子，那么在手术室里有4位医生，会有几个影子？说明你的理由．11．如图，BE，DF是甲，乙两人在路灯下形成的影子， 请在图中画出灯泡的位置．12．如图，在圆桌的正上方有一盏吊灯，在灯光下，圆桌在地板上的投影是面积为4 m2的圆．已知圆桌的高度为1m，圆桌面的半径为0.5m， 试求吊灯距圆桌面的距离．13．在太阳光下两根竹竿直立在地上，如图所示是其中一根竹竿的位置和它在地面上的投影，以及另一根竹竿在地面上的投影，请画出第二根竹竿的位置（ 不写画法）．14．请在图中画出灯泡的位置，并且画出形成影子MN的小木杆．15．在同一时刻两根木杆在太阳光下的影子如图所示，其中木杆AB=2米， 它的影子BC=1.6米，木杆PQ的影子有一部分落在墙上，PM=1.2米，MN=0.8 米，求木杆PQ的长度．16.如图，已知线段AB＝2 cm，投影面为P，太阳光线与地面垂直．(1)当AB垂直于投影面P时(如图1)，请画出线段AB的投影；(2)当AB平行于投影面P时(如图2)，请画出它的投影，并求出正投影的长；(3)在(2)的基础上，点A不动，线段AB绕点A在垂直于投影面P的平面内逆时针旋转30°，请在图3中画出线段AB的正投影，并求出其正投影长．17.如图，教室窗户的高度AF为2.5米，遮阳篷外端一点D到窗户上椽的距离为AD，某一时刻太阳光从教室窗户射入室内，与地面的夹角 BPC为30°，PE为窗户的一部分在教室地面所形成的影子且长为3米，试求AD的长度．(结果保留根号)。

一、选择题1．如图所示的几何体的俯视图是（）A．B．C．D．2．如图，是一个由若干个小正方体组成的几何体的主视图和左视图，则该几何体最多可由多少个小正方体组合而成？（）A．12个B．13个C．14个D．15个3．一个几何体是由若干个相同的正方体组成的，其主视图和左视图如图所示，则这个几何体最多可由多少个这样的正方体组成（）A．12B．13C．14D．154．如图是由一些相同的小正方体构成的立体图形的三视图．构成这个立体图形的小正方体的个数是（）A．6 B．7 C．4 D．55．如图，是一个由若干个小正方体组成的几何体的三视图.则该几何体最多可由多少个小正方体组合而成?( )A．11个B．14个C．13个D．12个6．下列几何体中，三视图有两个相同而另一个不同的是（）A．（1）（2）B．（2）（3）C．（2）（4）D．（3）（4）7．如图是小明一天看到的一根电线杆的影子的俯视图，按时间先后顺序排列正确的是( )A．(1)(2)(3)(4) B．(4)(3)(2)(1) C．(4)(3)(1)(2) D．(2)(3)(4)(1) 8．如图是一个由5个完全相同的小正方体组成的立体图形，它的俯视图是()A．B．C．D．9．有6个相同的立方体搭成的几何体如图所示，则它的主视图是( )A．B．C．D．10．下列几何体各自的三视图中，有且仅有．．．．两个视图相同的是（）A ．①②B ．②③C ．①④D ．②④11．下面的三视图对应的物体是（ ）A ．B ．C ．D ．12．如图，阳光从教室的窗户射入室内，窗户框AB 在地面上的影子长DE ＝1.8m ，窗户下沿到地面的距离BC ＝1m ，EC ＝1.2m ，那么窗户的高AB 为（ ）A ．1.5mB ．1.6mC ．1.86mD ．2.16m13．如图所示是某几何体从三个方向看到的图形，则这个几何体是( )A ．三棱锥B ．圆柱C ．球D ．圆锥14．图2是图1中长方体的三视图，若用S 表示面积，222S x x S x x ++主左＝，＝，则S 俯＝（ ）A ．232x x ++B ．22x +C ．221x x ++D ．223x x +15．如图，路灯距地面 8m ，身高 1.6m 的小明从点 A 处沿 AO 所在的直线行走 14m 到点 B 时，人影长度 ()A．变长3.5m B．变长2.5m C．变短3.5m D．变短2.5m二、填空题16．广场上一个大型艺术字板块在地上的投影如图所示，则该投影属于_____．（填写“平行投影”或“中心投影”）17．如图，身高1.6米的小丽在阳光下的影长为2米，在同一时刻，一棵大树的影长为8米，则这棵树的高度为_____米．18．如图，用棱长为1cm的小立方块组成一个几何体，从正面看和从上面看得到的图形如图所示，则这样的几何体的表面积的最小值是__cm2．19．由几个相同小正方体搭成的几何体的主视图与左视图如图所示，则该几何体最少由________个小正方体搭成．20．一个几何体由若干大小相同的小立方块搭成，如图所示的分别是从它的正面、左面看到的图形，则搭成该几何体最多需要__个小立方块.21．一个几何体是由一些大小相同的小正方块摆成的，其俯视图与主视图如图所示，则组成这个几何体的小正方块最多有________．22．如图，是由一些小立方块所搭几何体的三种视图，若在所搭几何体的基础上（不改变原几何体中小立方块的位置），继续添加相同的小立方块，以搭成一个大正方体，至少还需要________个小立方块．23．如图，小军、小珠之间的距离为2.8m，他们在同一盏路灯下的影长分别为1.7m，1.5m，已知小军、小珠的身高分别为1.7m，1.5m，则路灯的高为________m．24．用小立方块搭成的几何体从正面和上面看的视图如图，这个几何体中小立方块的个数最多有_________个．25．几个相同的正方体叠合在一起，该组合体的主视图和俯视图如右图所示，那么组合体中正方体的个数至多有________个．26．如图，墙角处有6个棱长为1分米的正方体纸盒，露在外面的面积之和是_____平方分米.三、解答题27．（1）如右图，已知A、B、C是由边长为1的小正方形组成网格纸上的三个格点，根据要求在网格中画图．①画线段BC；②过点A画BC的平行线AD；③在②的条件下，过点C画直线AD的垂线，垂足为点E．（2）下图是由10个相同的小立方块搭成的几何体，请在下面方格纸中画出它的主视图．28．如图是一个几何体从三个方向看所得到的形状图.（1）写出这个几何体的名称；（2）若从正面看的长为10cm，从上面看到的圆的直径为4cm，求这个几何体的表面积（结果保留π）．29．（1）如图①是一个组合几何体，右边是它的两种视图，在右边横线上填写出两种视图名称；（2）根据两种视图中尺寸（单位：cm），计算这个组合几何体的表面积．（π取3.14）A B，且木棒AB的长为8cm. 30．已知木棒AB垂直投射于投影面a上的投影为11A B长；（1）如图（1），若AB平行于投影面a，求11A B长.（2）如图（2），若木棒AB与投影面a的倾斜角为30，求这时11。

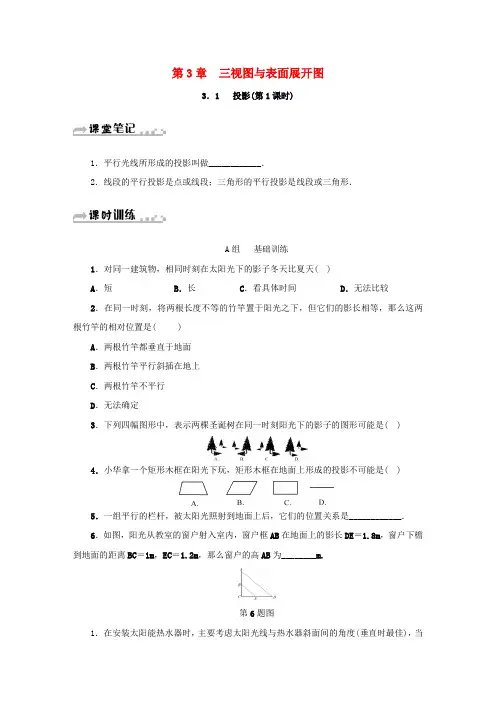

第3章三视图与表面展开图3．1 投影(第1课时)1．平行光线所形成的投影叫做____________．2．线段的平行投影是点或线段；三角形的平行投影是线段或三角形．A组基础训练1．对同一建筑物，相同时刻在太阳光下的影子冬天比夏天( )A．短 B．长C．看具体时间 D．无法比较2．在同一时刻，将两根长度不等的竹竿置于阳光之下，但它们的影长相等，那么这两根竹竿的相对位置是( )A．两根竹竿都垂直于地面B．两根竹竿平行斜插在地上C．两根竹竿不平行D．无法确定3．下列四幅图形中，表示两棵圣诞树在同一时刻阳光下的影子的图形可能是( )4．小华拿一个矩形木框在阳光下玩，矩形木框在地面上形成的投影不可能是( )5．一组平行的栏杆，被太阳光照射到地面上后，它们的位置关系是____________．6．如图，阳光从教室的窗户射入室内，窗户框AB在地面上的影长DE＝1.8m，窗户下檐到地面的距离BC＝1m，EC＝1.2m，那么窗户的高AB为________m.第6题图1．在安装太阳能热水器时，主要考虑太阳光线与热水器斜面间的角度(垂直时最佳)，当太阳光线与水平面成35°角照射时，热水器的斜面与水平面的夹角最好应为________．第7题图8．下图是某天内，电线杆在不同时刻的影长，按先后顺序应当排列为________．第8题图9．如图，有两根木棒AB，CD在同一平面上直立着，其中木棒AB在太阳光下的影子BE 如图所示，请你在图中画出此时木棒CD的影子．第9题图10．我们知道，在同一时刻的物高与影长成比例．某兴趣小组利用这一知识进行实地测量，其中有一部分同学在某时刻测得竖立在地面上的一根长为1m的竹竿的影长是1.4m，另一部分同学在同一时刻对树影进行测量(如图)，可惜树太靠近一幢建筑物(相距4.2m)，树影不完全落在地面上，有一部分树影落在建筑物的墙壁上．(1)若设树高为y(m)，树在墙壁上的影长为x(m)，请你给出计算树高的表达式；(2)若树高5m，则此时留在墙壁上的树影有多高？第10题图B组自主提高11．直角坐标系内，一点光源位于A(0，4)处，线段CD⊥x轴，D为垂足，C(3，1)，则CD在x轴上的影子长为________，点C的影子坐标为________．第11题图12．某研究小组测量篮球的直径，通过实验发现下面的测量方法：如图，将篮球放在水平的桌面上，在阳光的斜射下，得到篮球的影子AB，设光线DA，CB分别与篮球相切于点E，F，则EF即为篮球的直径．若测得∠ABC＝30°，AB的长为60cm.请计算出篮球的直径．第12题图13．如图，学校旗杆附近有一斜坡，小明准备测量学校旗杆AB的高度，他发现当斜坡正对着太阳时，旗杆AB的影子恰好落在水平地面和斜坡的坡面上，此时小明测得水平地面上的影长BC＝16米，斜坡坡面上的影长CD＝10米，太阳光线AD与水平地面成30°角，斜坡CD与水平地面BC成30°的角，求旗杆AB的高度．(3≈1.7，精确到1米)第13题图C组综合运用14．如图，在斜坡的顶部有一铁塔AB，点B是CD的中点，CD是水平的．在阳光的照射下，塔影DE留在坡面上．已知铁塔底座宽CD＝12m，塔影长DE＝18m，小明和小华的身高都是1.6m.同一时刻，小明站在点E处，影子在坡面上，小华站在平地上，影子在平地上，两人的影长分别为2m和1m，求塔高AB.第14题图第3章三视图与表面展开图3．1 投影(第1课时)【课堂笔记】1．平行投影【课时训练】1－4.BCAA5.平行或重合6. 1.57.55°8.DABC9.连结AE，过点C作AE的平行线，过点D作BE的平行线，相交于点F，DF即为所求．第9题图第10题图10.(1)如图：过B作BE∥CD交AD于E，∵四边形BCDE为平行四边形，∴DE＝BC＝x，∵EAAB＝11.4，∴EA＝3，∴y＝x＋3；(2)当y＝5时，x＝2，∴墙壁上树影高为2m.11.1 (4，0)第12题图12.过点A作AG⊥BC于G，∵光线DA、CB分别与球相切于点E、F，∴EF⊥FG，EF⊥EA，∴四边形AGFE是矩形，∴AG＝EF，∵在Rt△ABG中，AB＝60cm，∠ABC＝30°，∴AG＝AB·sin ∠ABC＝60×sin30°＝30(cm)．∴篮球的直径为30cm.13. .延长AD ，BC 交于点F ，过点D 作DE⊥CF 于点E ，则DE ＝5米，CE ＝EF ＝53米，设AB ＝x 米，由DE∥AB 知△FDE∽△FAB，∴DE AB ＝FE FB ，即5x ＝5316＋103，∴x ≈19.答：旗杆AB 的高度约为19米．第14题图14．如图，过点D 作DF∥AE，交AB 于点F.设AF ＝h 1，BF ＝h 2，则铁塔高为h 1＋h 2.∴h 118＝1.62，∴h 1＝14.4.∵h 26＝1.61，∴h 2＝9.6.∴AB＝h 1＋h 2＝14.4＋9.6＝24(m )．。

投影（较易）1、下列四幅图形中，表示两棵小树在同一时刻阳光下的影子的图形可能是()A．B．C． D．2、如图所示，一条线段AB在平面Q内的正投影为A′B′，AB＝4，A′B′＝2，则AB与A′B′的夹角为()A．45° B．30° C．60° D．以上都不对3、王丽同学在某天下午的不同时刻拍了三张同一景物的风景照A，B，C，冲洗后不知道拍照的顺序，已知投影l A>l C>l B，则A，B，C的先后顺序是()A．A，B，C B．A，C，B C．B，C，A D．B，A，C4、一天上午小红先参加了校运动会女子100 m比赛，过一段时间又参加了女子400 m比赛，图29-6是摄影师在同一位置拍摄的两张照片，那么下列说法正确的是( )A．乙照片是参加100 m的 B．甲照片是参加400 m的C．乙照片是参加400 m的 D．无法判断甲、乙两张照片5、小亮在上午8时、9时30分、10时、12时四次到室外的阳光下观察向日葵的头茎随太阳转动的情况，无意之中，他发现这四个时刻向日葵影子的长度各不相同，影子最长的时刻为（）A．上午12时 B．上午10时 C．上午9时30分 D．上午8时6、两个不同长度的物体在同一时刻同一地点的太阳光下得到的投影是（）A．相等 B．长的较长 C．短的较长 D．不能确定7、在太阳光下，转动一个正方体，观察正方体在地上投下的影子，那么这个影子最多可能是几边形( ) A．四边形 B．五边形 C．六边形 D．七边形8、一天上午小红先参加了校运动会女子100 m比赛，过一段时间又参加了女子400 m比赛，图29-6是摄影师在同一位置拍摄的两张照片，那么下列说法正确的是( )A．乙照片是参加100 m的 B．甲照片是参加400 m的C．乙照片是参加400 m的 D．无法判断甲、乙两张照片9、夜晚在亮有路灯的路上，若想没有影子，你应该站的位置是( )A．路灯的左侧; B．路灯的右侧; C．路灯的下方; D．以上都可以10、夜晚当你靠近一盏路灯时，你发现自己的影子是（）A．变短 B．变长 C．由短变长 D．由长变短11、如图，晚上小明由甲处径直走到乙处的过程中，他在路灯M下的影长在地面上的变化情况是（）A．逐渐变短 B．先变短后变长C．先变长后变短 D．逐渐变长12、如图是滨河公园中的两个物体，一天中四个不同时刻在太阳光的照射下落在地面上的影子，按照时间的先后顺序排列正确的是（）A．（3）（4）（1）（2）B．（4）（3）（1）（2）C．（4）（3）（2）（1）D．（2）（4）（3）（1）13、如图是一根电线杆在一天中不同时刻的影长图，试按其一天中发生的先后顺序排列，正确的是（）。

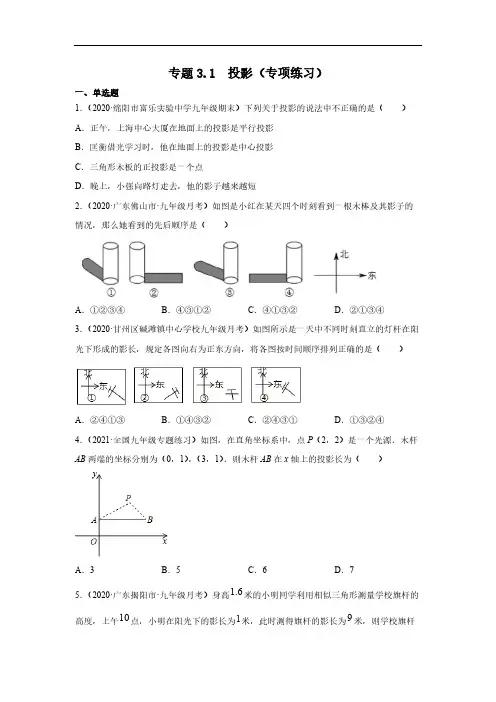

专题3.1 投影（专项练习）一、单选题1．（2020·绵阳市富乐实验中学九年级期末）下列关于投影的说法中不正确的是（）A．正午，上海中心大厦在地面上的投影是平行投影B．匡衡借光学习时，他在地面上的投影是中心投影C．三角形木板的正投影是一个点D．晚上，小强向路灯走去，他的影子越来越短2．（2020·广东佛山市·九年级月考）如图是小红在某天四个时刻看到一根木棒及其影子的情况，那么她看到的先后顺序是（）A．①②③④B．④③①②C．④①③②D．②①③④3．（2020·甘州区碱滩镇中心学校九年级月考）如图所示是一天中不同时刻直立的灯杆在阳光下形成的影长，规定各图向右为正东方向，将各图按时间顺序排列正确的是（）A．②④①③B．①④③②C．②④③①D．①③②④4．（2021·全国九年级专题练习）如图，在直角坐标系中，点P（2，2）是一个光源．木杆AB两端的坐标分别为（0，1），（3，1）．则木杆AB在x轴上的投影长为（ ）A．3B．5C．6D．71.65．（2020·广东揭阳市·九年级月考）身高米的小明同学利用相似三角形测量学校旗杆的1019高度，上午点，小明在阳光下的影长为米，此时测得旗杆的影长为米，则学校旗杆的高度是（）91013.414.4A．米B．米C．米D．米6．（2020·银川唐徕回民中学九年级二模）如图，晚上小亮在路灯下散步，在小亮由A处径直走到B处这一过程中，他在地上的影子（ ）A．逐渐变短B．先变短后变长C．先变长后变短D．逐渐变长7．（2020·福建省沙县高砂中学九年级月考）如图所示,表示两棵小树在同一时刻阳光下的影子的图形可能是( )A．B．C．D．8．（2020·广西南宁市·九年级其他模拟）长方形的正投影不可能是( )A．正方形B．长方形C．线段D．梯形9．（2020·安徽淮南市·九年级其他模拟）下列现象不属于投影的是（）A．皮影B．素描画C．手影D．树影10．（2020·陕西宝鸡市·九年级期末）如图，数学兴趣小组的小颖想测量教学楼前的一棵树的树高，下午课外活动时她测得一根长为1m的竹竿的影长是0.8m，但当她马上测量树高时，发现树的影子不全落在地面上，有一部分影子落在教学楼的墙壁上（如图），他先测得留在墙壁上的影高为1.2m，又测得地面的影长为2.6m，请你帮她算一下，树高是（ ）A．4.25m B．4.45m C．4.60m D．4.75m 11．（2019·广东深圳市·九年级期中）下列说法错误的是（）A ．高矮不同的两个人在同一盏路灯下同一时刻的影子有可能一样长B ．对角线互相垂直的四边形是菱形C ．方程x 2＝x 的根是x 1＝0，x 2＝1D ．对角线相等的平行四边形是矩形二、填空题12．（2020·四川省新都县第四中学九年级期中）如图，校园内有一棵与地面垂直的树，数学兴趣小组两次测量它在地面上的影子，第一次是阳光与地面成角时，第二次是阳光60︒与地面成角时，两次测量的影长相差8米，则树高______米．（结果保留根号）30°13．（2020·全国九年级期末）一天，小青想利用影子测量校园内一根旗杆的高度，在同一时刻内，小青的影长为米，旗杆的影长为米，若小青的身高为米，则旗杆的高220 1.60度为__________米.14．（2020·河南平顶山市·九年级期末）如图，有一张直径为1.2米的圆桌，其高度()BC 为0.8米，同时有一盏灯距地面2米，圆桌在水平地面上的影子是，∥，A DE DE BC 和是光线，建立如图所示的平面直角坐标系，其中点的坐标是．那么点AD AE D (2,0)的坐标是_________．E15．（2020·深圳市龙岗区南湾街道沙湾中学九年级其他模拟）如图，小明在A 时测得旗杆的影长是2米，B 时测得旗杆的影长是8米，两次的日照光线恰好互相垂直，则旗杆的高度是______米．16．（2020·贵溪市第二中学九年级期末）如图是小孔成像原理的示意图，点与物体O 的距离为，与像的距离是，. 若物体的高度为，AB 30cm CD 14cm //AB CD AB 15cm 则像的高度是_________.CD cm17．（2019·渝中区·重庆巴蜀中学八年级期末）如图，小明想利用太阳光测量楼高，发现对面墙上有这栋楼的影子，小明边移动边观察，发现站到点E 处时，可以使自己落在墙上的影子与这栋楼落在墙上的影子重叠且高度恰好相同．此时测得墙上影子高，CD =1.2m ，（点A 、E 、C 在同一直线上）．已知小明身高EF 是1.6m ，则楼高CE =0.6m CA =30m AB 为______m ．1.8 18．（2019·陕西西安市·高新一中九年级月考）在某一时刻，测得一根高为m的竹竿的影长为3m，同时测得一根旗杆的影长为24m，那么这根旗杆的高度为_____m．19．（2019·全国九年级单元测试）在直角坐标平面内，一点光源位于A(0,5)处，线段CD 垂直于x轴，D为垂足，C(3,1)，则CD在x轴上的影子长________，点C的影子E的坐标为________．20．（2019·全国九年级单元测试）如图，在斜坡的顶部有一铁塔AB，B是CD的中点，CD 是水平的，在阳光的照射下，塔影DE留在坡面上．已知CD＝12 m，DE＝18 m，小明和小华的身高都是1.5 m，同一时刻小明站在E处，影子落在坡面上，影长为2 m，小华站在平地上，影子也落在平地上，影长为1 m，则塔高AB是__________米．21．（2018·山西实验中学九年级月考）小明想测量一棵树的高度，他发现树的影子恰好落在地面和一斜坡上；如图，此时测得地面上的影长为8米，坡面上的影长为4米．已知斜坡的坡角为30°，同一时刻，一根长为1米，垂直于地面放置的标杆在地面上的影长为2米，则树的高度为___．三、解答题22．（2020·陕西西北工业大学附属中学九年级其他模拟）小华想用学过的测量知识来测量家门前小河BC的宽度：如图所示，他们在河岸边的空地上选择一点C，并在点C处安装了测倾器CD，选择了河对岸边的一棵大树，将其底部作为点B，顶部作为点A，现测得古树的项端A的仰角为37°，再在BC的延长线上确定一点F，使CF＝5米，小华站在F处，测得小华的身高EF＝1.8米，小华在太阳光下的影长FG＝3米，此时，大树AB在太阳光下的影子为BF．已知测倾器的高度CD＝1.5米，点G、F、C、B在同一水平直线上，且EF、CD、AB均垂直于BG，求小河的宽度BC．（参考数据：sin37°≈0.6，cos37°≈0.8，tan37°≈0.75）23．（2020·湖南长沙市·九年级其他模拟）在阳光下，小玲同学测得一根长为1米的垂直地面的竹竿的影长为0.6米，同时小强同学测量树的高度时，发现树的影子有一部分0.2米落在教学楼的第一级台阶上，落在地面上的影长为4.42米，每级台阶高为0.3米．小玲说：“要是没有台阶遮挡的话，树的影子长度应该是4.62米”；小强说：“要是没有台阶遮挡的话，树的影子长度肯定比4.62米要长”．（1）你认为小玲和小强的说法对吗？（2）请根据小玲和小强的测量数据计算树的高度；（3）要是没有台阶遮挡的话，树的影子长度是多少？参考答案1．C【分析】A B C由平行投影的定义判断，由中心投影的定义判断，由正投影的含义判断，由物体与D光源的远近判断投影的变化可判断．A解：太阳光下的投影是平行投影，故的说法正确；B匡衡借光中的光是灯光，灯光下的投影是中心投影，故的说法正确；C三角形木板的正投影不可能是一个点，故的说法不准确；D路灯下，离路灯越近，影子越短，故的说法正确；C故选：．【点睛】本题考查的是投影的定义，平行投影与中心投影，掌握以上知识是解题的关键，2．B【分析】根据平行投影中影子的变化规律：就北半球而言，从早晨到傍晚物体的指向是：西-西北-北-东北-东，影长由长变短再变长．解：根据平行投影的特点以及北半球影长的规律可知：从早晨到傍晚物体的指向是：西-西北-北-东北-东，影长由长变短，再变长．可知先后顺序是④③①②．故选：B．【点睛】本题考查平行投影的特点和规律．在不同时刻，同一物体的影子的方向和大小可能不同，不同时刻物体在太阳光下的影子的大小在变，方向也在改变，就北半球而言，从早晨到傍晚物体的指向是：西-西北-北-东北-东，影长由长变短，再变长．3．B【分析】根据影子变化的方向正好太阳所处的方向是相反的来判断，太阳从东方升起最后从西面落下确定影子的起始方向；太阳从东方升起最后从西面落下，木杆的影子开始时应该在西面，随着时间的变化影子逐渐的向北偏西，北偏东，正东方向的顺序移动，故它们按时间先后顺序进行排列为：①④③②，故选：B．【点睛】本题主要考查了平行投影的判定，准确分析判断是解题的关键．4．C【分析】利用中心投影，延长PA 、PB 分别交x 轴于A′、B′，作PE ⊥x 轴于E ，交AB 于D ，如图，证明△PAB ∽△PA′B′，然后利用相似比可求出A'B'的长．【详解】延长PA 、PB 分别交x 轴于A ′、B ′，作PE ⊥x 轴于E ，交AB 于D，如图∵P （2，2），A （0，1），B （3，1）．∴PD ＝1，PE ＝2，AB ＝3，∵AB ∥A ′B ′，∴△PAB ∽△PA ′B ′，∴，即AB AD A B AE =''312A B =''∴A ′B ′＝6，故选：C ．【点睛】本题考查了中心投影和三角形相似，引出辅助线利用三角形相似的性质求解是本题的关键．5．D【分析】同一时刻，物体的实际高度与影长成比例，据此列方程即可解答.【详解】∵同一时刻的物高与影长成正比例,∴1.6∶1=旗杆的高度∶9.∴旗杆的高度为14.4米.故选D.【点睛】本题主要考查了平行投影的知识点.6．B【分析】小亮由A 处径直路灯下，他得影子由长变短，再从路灯下到B 处，他的影子则由短【详解】晚上小亮在路灯下散步，在小亮由A处径直走到B处这一过程中，他在地上的影子先变短，再变长．故选B．【点睛】本题考查了中心投影：由同一点（点光源）发出的光线形成的投影叫做中心投影．如物体在灯光的照射下形成的影子就是中心投影．7．B【分析】平行投影特点：在同一时刻，不同物体的影子同向，且不同物体的物高和影长成比例．【详解】A、影子的方向不相同，故本选项错误；B、影子平行，且较高的树的影子长度大于较低的树的影子，故本选项正确；C、相同树高与影子是成正比的，较高的树的影子长度小于较低的树的影子，故本选项错误；D、影子的方向不相同，故本选项错误；故选：B．【点睛】本题考查了平行投影特点，难度不大，注意结合选项判断．8．D【分析】根据平行投影的特点：在同一时刻，平行物体的投影仍旧平行，即可得出答案．解：在同一时刻，平行物体的投影仍旧平行．得到的应是平行四边形或特殊的平行四边形．故长方形的正投影不可能是梯形，故选：D．【点睛】此题主要考查了平行投影的性质，利用太阳光线是平行的，那么对边平行的图形得到的投影依旧平行是解题关键．9．B【分析】根据投影的概念，皮影、树影、手影都是由光线照射形成的，都是投影，而素描画不满足，不是投影，即可得到答案．【详解】根据平行投影的概念可知，素描画不是光线照射形成的，故选：B．【点睛】本题考查了投影的概念，掌握知识点是解题关键．【分析】此题首先要知道在同一时刻任何物体的高与其影子的比值是相同的，所以竹竿的高与其影子的比值和树高与其影子的比值相同，利用这个结论可以求出树高．【详解】如图，设BD 是BC 在地面的影子，树高为x ，根据竹竿的高与其影子的比值和树高与其影子的比值相同得而CB=1.2，10.8CB BD =∴BD=0.96，∴树在地面的实际影子长是0.96+2.6=3.56，再竹竿的高与其影子的比值和树高与其影子的比值相同得，13.560.8x =∴x=4.45，∴树高是4.45m ．故选B ．【点睛】抓住竹竿的高与其影子的比值和树高与其影子的比值相同是关键.11．B【分析】根据中心投影的性质、菱形的判定定理、矩形的判定定理及解一元二次方程的方法对各选项进行判断即可.【详解】A.高矮不同的两个人在同一盏路灯下同一时刻的影子有可能一样长，正确，不符合题意，B.对角线互相垂直且平分的四边形是菱形，故该选项错误，符合题意，C.方程x 2＝x 的根是x 1＝0，x 2＝1，正确，不符合题意，D. 对角线相等的平行四边形是矩形，正确，不符合题意，故选B.【点睛】本题考查中心投影的性质、菱形和矩形的判定及解一元二次方程，熟练掌握相关性质及判定定理是解题关键.12．【分析】设出树高，利用所给角的正切值分别表示出两次影子的长，然后作差建立方程即可．【详解】如图在中，设AB 为xRt ABC A ，tan ∠=AB ACB BC ∴，tan tan 60AB x BC ACB ==∠︒同理：，tan 30xBD =∵两次测量的影长相差8米，∴，8tan 30tan 60x x -=︒︒∴x =则树高为故答案为：【点睛】本题考查了平行投影的应用，太阳光线下物体影子的长短不仅与物体有关，而且与时间有关，不同时间随着光线方向的变化，影子的方向也在变化，解此类题，一定要看清方向．解题关键是根据三角函数的几何意义得出各线段的比例关系，从而得出答案．13．16【分析】易得△AOB ∽△ECD ，利用相似三角形对应边的比相等可得旗杆OA 的长度．【详解】解：∵OA ⊥DA ，CE ⊥DA，∴∠CED=∠OAB=90°，∵CD ∥OE ，∴∠CDA=∠OBA ，∴△AOB ∽△ECD ，∴，CE OA 16OA ,DE AB 220==解得OA=16．故答案为16．14．(4,0)【分析】先证明△ABC ∽△ADE ，再根据相似三角形的性质：相似三角形的对应高的比等于相似比求解即可．【详解】∵BC ∥DE ，∴△ABC ∽△ADE ，∴，20.8=2BC DE-∵BC=1.2，∴DE=2，∴E （4，0）．故答案为：（4，0）．【点睛】本题考查了中心投影，相似三角形的判定和性质，准确识图，熟练掌握相似三角形的对应高的比等于相似比是解题的关键．15．4【分析】如图，∠CPD=90°，QC=2m ，QD=8m ，利用等角的余角相等得到∠QPC=∠D ，则可判断Rt △PCQ ∽Rt △DPQ ，然后利用相似比可计算出PQ ．【详解】解：如图，∠CPD=90°，QC=2m ，QD=8m，∵PQ ⊥CD ，∴∠PQC=90°，∴∠C+∠QPC=90°，而∠C+∠D=90°，∴∠QPC=∠D ，∴Rt △PCQ ∽Rt △DPQ ，∴=PQ QC QD PQ 即，8=2PQ PQ ∴PQ=4，即旗杆的高度为4m ．故答案为4．【点睛】本题主要考查了相似三角形的判定和性质的应用，也考查了平行投影，找准相似三角形是解答此题的关键．16．7【分析】根据三角形相似对应线段成比例即可得出答案.【详解】作OE ⊥AB 与点E ，OF ⊥CD 于点F根据题意可得：△ABO ∽△DCO ，OE=30cm ，OF=14cm ∴OE AB OF CD=即301514CD =解得：CD=7cm故答案为7.【点睛】本题考查的是相似三角形的性质，注意两三角形相似不仅对应边成比例，对应中线和对应高线也成比例，周长同样成比例，均等于相似比.17．21.2【解析】过点D 作DN ⊥AB ，可得四边形CDME 、ACDN 是矩形，即可证明△DFM ∽△DBN ，从而得出BN ，进而求得AB 的长．解：过点D 作DN ⊥AB ，垂足为N ．交EF 于M点，∴四边形CDME 、ACDN 是矩形，∴AN=ME=CD=1.2m ，DN=AC=30m ，DM=CE=0.6m ，∴MF=EF-ME=1.6-1.2=0.4m ，依题意知EF ∥AB ，∴△DFM ∽△DBN ， ，DM DN=MF BN 即：，解得：BN=20，0.630=0.4BN∴AB=BN+AN=20+1.2=21.2，答：楼高为AB 为21.2米.【点睛】本题考查了平行投影和相似三角形的应用，是中考常见题型，要熟练掌握．18．14.4米【解析】根据同时同地物高与影长成正比列式计算即可得解．【详解】设旗杆高度为x 米，由题意得, 1.8324x 解得：x =14.4故答案为14.4.【点睛】考查平行投影，掌握同一时刻，物高与影长成比例是解题的关键.19． (，0)34154【解析】根据题意，结合图形，利用相似三角形△ECD ∽△EAO 的性质解答．【详解】如图：∵CD ⊥x 轴，∴CD ∥OA ，∴△ECD ∽△EAO ，∴DE ：OE=CD ：OA ，∵A （0，5），C 点坐标为（3，1），∴DE ：（DE+3）=1：5，∴DE=，34∴CD 在x 轴上的影长为，点C 的影子的坐标为（，0）．34154故答案是：，（，0）．34154【点睛】此题考查了平面直角坐标系的知识，还考查了相似三角形的判定与性质，相似三角形的对应边成比例．20．22.5【分析】过D 点作DF ∥AE ，交AB 于F 点，设塔影留在坡面DE 部分的塔高AF ＝h 1，塔影留在平地BD 部分的塔高BF ＝h 2，再根据小明和小华的身高在斜面与平地上的影长特点分别求出h 1， h 2即可.【详解】过D 点作DF ∥AE ，交AB 于F 点，如图所示：设塔影留在坡面DE 部分的塔高AF ＝h 1，塔影留在平地BD 部分的塔高BF ＝h 2，则铁塔的高为h 1＋h 2.∵h 1∶18 m ＝1.5 m ∶2 m ，∴h 1＝13.5 m ；∵h 2∶6 m ＝1.5 m ∶1 m ，∴h 2＝9 m.∴AB ＝13.5＋9＝22.5(m)．∴铁塔的高度为22.5 m.【点睛】此题主要考查平行投影的应用，解题的关键是将影长分开两类进行计算.21．6+【解析】延长AC 交BF 延长线于D 点，则BD 即为AB 的影长，然后根据物长和影长的比值计算即可．【详解】延长AC 交BF 延长线于D 点，则∠CFE =30°，作CE ⊥BD 于E ．在Rt △CFE 中，∠CFE =30°，CF =4，∴CE =2，EF =．在Rt △CED 中，∵同一时刻，一根长为1米、垂直于地面放置的标杆在地面上的影长为2米，CE =2，CE ：DE =1：2，∴DE =4，∴BD =BF +EF +ED =12+在Rt △ABD 中，AB BD （12+=612=12=故答案为（6）米．【点睛】本题考查了相似三角形的性质．解决本题的关键是作出辅助线得到AB 的影长．22．10米【分析】过点D 作DH ⊥AB 所在直线于点H ，可得四边形DCBH 是矩形，BC ＝DH ，BH ＝CD ＝1.5，设BC ＝DH ＝x，在Rt △ADH 中，用x 表示出AH ，再根据同一时刻物高与影长的比相等，列出等式即可求出小河的宽度BC ．解：如图，过点D 作DH ⊥AB 所在直线于点H ，可得四边形DCBH 是矩形，∴BC ＝DH ，BH ＝CD ＝1.5，设BC ＝DH ＝x ，根据题意可知：在Rt △ADH 中，∠ADH ＝37°，∴AH ＝DH •tan 37°≈0.75x ，∴AB ＝AH ＋BH ＝0.75x ＋1.5，BF ＝FC ＋CB ＝5＋x ，根据同一时刻物高与影长的比相等，∴，EF AB FG BF =∴，1.80.75 1.535x x +=+解得x ＝10，所以BC ＝10（米），答：小河的宽度BC 为10米．【点睛】本题考查了解直角三角形的应用-仰角俯角问题、平行投影，解决本题的关键是设出未知数，利用同一时刻物高与影长的比相等建立方程．23．（1）小玲的说法不对，小强的说法对；（2）树的高度为8米；（3）树的影子长度是4.8米．【分析】（1）根据题意可得小玲的说法不对，小强的说法对；（2）根据题意可得＝，DE=0.3，EH=0.18，进而可求大树的影长AF ，所以可求DE EH 10.6大树的高度；（3）结合（2）即可得树的影长．【详解】（1）小玲的说法不对，小强的说法对，理由如下（2）可得；（2）根据题意画出图形，如图所示，根据平行投影可知：＝，DE ＝0.3，DE EH 10.6∴EH ＝0.3×0.6＝0.18，∵四边形DGFH 是平行四边形，∴FH ＝DG ＝0.2，∵AE ＝4.42，∴AF ＝AE +EH +FH ＝4.42+0.18+0.2＝4.8，∵＝，AB AF 10.6∴AB ＝＝8（米）．4.80.6答：树的高度为8米．（3）由（2）可知：AF ＝4.8（米），答：树的影子长度是4.8米．【点睛】考查了相似三角形的应用、平行投影，解题关键是掌握并运用平行投影．。

第二十九章投影与视图29.1投影第1课时投影知能演练提升能力提升1.下列四幅图形中,表示两棵小树在同一时刻同一地点阳光下的影子的图形可能是()2.如图,树是小明昨天画的一幅画的一部分,则小明创作这幅画的时间大约在()A.早上8点B.中午12点C.下午4点D.不能确定3.如图,晚上小明在灯下散步,在小明由A处走到B处这一过程中,他在地上的影子()A.逐渐变短B.逐渐变长C.先变短,再变长D.先变长,再变短4.如图,一根直立于水平地面上的木杆AB在灯光下形成影子,当木杆绕点A按逆时针方向旋转直至到达地面时,影子的长度发生变化.设AB垂直于地面时的影长为AC(假定AC>AB),影长的最大值为m,最小值为n,则下列结论:①m>AC;②m=AC;③n=AB;④影子的长度先增大后减小.其中正确结论的序号是.5.小军晚上到新世纪广场去玩,他发现有两人的影子一个向东,一个向西,于是他肯定地说:“广场上的一盏路灯一定位于两人.”6.两棵树及其影子的情形如图所示.(1)哪个图反映了在阳光下的情形?哪个图反映了在路灯下的情形?(2)你是用什么方法判断的?(3)请画出图中表示小丽影长的线段.①②7.如图,小明家楼边立了一根长为4 m的竹竿,小明在测量竹竿的影子时,发现影子不全落在地面上,有一部分落在楼房的墙壁上(如图),小明测出它落在地面上的影子长为2 m,落在墙壁上的影子长为1 m.此时,小明想把竹竿移动位置,使其影子刚好不落在墙上.试问:小明应把竹竿移到什么位置?(要求竹竿移动距离尽可能小)8.与一盏路灯相对,有一玻璃幕墙,幕墙前面的地面上有一盆花和一棵树.晚上,幕墙反射路灯灯光形成了那盆花的影子(如图),树影是路灯灯光形成的.你能确定此时路灯光源的位置吗?创新应用9.如图,在一面与地面垂直的围墙的同一侧有一根高10 m的旗杆AB和一个高度未知的电线杆CD,它们都与地面垂直.为了测得电线杆的高度,一个小组的同学进行了如下测量:某一时刻,在太阳光的照射下,旗杆落在围墙上的影子EF=2 m,落在地面上的影子BF=10 m;而电线杆落在围墙上的影子GH=3 m,落在地面上的影子DH=5 m.依据这些数据,该小组的同学计算出了电线杆的高度.(1)该小组的同学在这里利用的是投影的有关知识进行计算的;(2)试计算出电线杆的高度,并写出计算的过程.1.A太阳光线是平行的,同一地点同一时刻树与影长的比应是一样的,影子的方向也应相同.2.C3.C路灯的光线可以看成是从一个点发出的,所产生的投影为中心投影.过灯所在的位置点及小明头顶作射线与地面相交,交点到小明脚跟的距离就是影长.如图,根据画出的每个位置的影长容易发现:小明从A到B的影子变化可分为两个阶段:A→M影子越来越短,M→B影子越来越长,因此从A→B影子先变短,再变长,故选C.4.①③④当木杆绕点A按逆时针方向旋转时,如图所示,当AB与光线BC垂直时,m最大,则m>AC,故①成立,②不成立;最小值为AB与底面重合时,即n=AB,故③成立;由上可知,影子的长度先增大后减小,④成立.5.之间6.解(1)题图①反映了在阳光下的情形,题图②反映了在路灯下的情形.(2)题图①中的光线是平行的,题图②中的光线相交于一点.(3)如图,AB,EF分别是表示小丽在阳光下和路灯下影长的线段.①②7.解设影子刚好不落在墙上时的影长为x m,则4-12=4x,x=83,所以小明应把竹竿移到离墙83m的位置.8.解能,如图.9.解(1)平行.(2)过点E作EM⊥AB于点M,过点G作GN⊥CD于点N,则MB=EF=2 m,ND=GH=3 m,ME=BF=10 m,NG=DH=5 m,所以AM=AB-MB=10-2=8(m),由平行投影可知,AMME =CNNG,即810=CD-35,解得CD=7 m,即电线杆的高度为7 m.第2课时正投影知能演练提升能力提升1.有一个热水瓶如图所示,平行光线从正前方照射得到它的正投影是()2.下列投影一定不会改变△ABC的形状和大小的是()A.中心投影B.平行投影C.正投影D.当△ABC平行于投影面时的正投影3.在一个晴朗的上午,小丽拿着一块矩形木板在阳光下做投影试验,矩形木板在地面上形成的投影不可能是()4.在太阳光下,转动一个正方体,观察正方体在地面上投下的影子,那么这个影子最多可能是()A.四边形B.五边形C.六边形D.七边形5.正方形在太阳光的投影下得到的几何图形一定是()A.正方形B.平行四边形或一条线段C.矩形D.菱形6.在太阳光照射下,如图所示的图形中,哪些可以作为正方体的影子,将光源改为灯光将如何?7.一个圆柱的轴截面平行于投影面,圆柱的正投影是边长为4的正方形,求圆柱的体积和表面积.创新应用8.如图,已知一纸板的形状为正方形ABCD,AD,BC与投影面平行,AB,CD与投影面不平行.(1)画出它的正投影A1B1C1D1;(2)若其边长为10 cm,∠ABB1=45°(点B1与点B是对应点),求正投影A1B1C1D1的面积.能力提升1.A2.D3.A4.C最多可能是如图所示的六边形ABCDEF.5.B6.解(1)(2)可作为太阳光照射下的影子;(1)(2)(3)可作为灯光照射下的影子.7.解因为圆柱的轴截面平行于投影面,圆柱的正投影是边长为4的正方形,所以圆柱的底面半径为2,高为4.所以圆柱的体积是π×22×4=16π,圆柱的表面积是2×π×22+4π×4=24π.创新应用8.解(1)正投影A1B1C1D1如图所示.(2)如图,过点A作AH⊥BB1于点H.∵∠ABB1=45°,∴△ABH是等腰直角三角形,∴AH=√2AB=5√2 cm,2∴A1B1=AH=5√2 cm.∵A1D1=AD=10 cm,∴矩形A1B1C1D1的面积=A1B1·A1D1=5√2×10=50√2(cm2).即正投影A1B1C1D1的面积是50√2 cm2.。

投 影一、经典题例1.下面是一天中四个不同时刻两个建筑物的影子．（1）将它们按时间的先后顺序进行排列，并说明一下你的理由．（2）一天中物体在太阳光下的影子的方向是如何变化的?分析：（1）太阳在东方，刚升起不久，光线与地平面的夹角小，物体的影子应当长，且方向由东向西，所以Ｃ为早晨的影子；随着时间推移，到了上午影子渐短，影子方向北偏西，所以Ｄ是上午某时刻的影子；到了中午，物体的影子最短；而到了下午，物体的影子又逐渐变长，且方向为北偏东，所以Ａ为下午某一时刻的影子；到了接近晚上时，太阳在西方，光线与地平面的夹角小，物体的影子长，且方向由西向东，所以Ｂ是接近晚上时的物体的影子．（2）根据一天中太阳影子的变化规律即可解答．解：（1）按时间的顺序进行排列为ＣＤＡＢ．（2）物体在阳光下的影子的方向是正西、北偏西、正北、北偏东、正东.评注：物体在太阳光照射的不同时刻，不仅影子的长短在变化，而且影子的方向也在改变．根据不同时刻影长的变换规律，以及太阳东升西落的自然规律，可以判断时间的先后顺序． 例2.如图是两根标杆及它们在灯光下的影子，请在图中画出光源的位置（用点P 表示），并在图中画出人在此光源下的影子（用线段EF ）表示.分析：（1）表面上看，木杆的影子似乎画不出来，其实并不难，因为太阳光是平行光，只有过木杆的顶端作已知光线的平行线即可画出它在阳光下的影子（如图中线段CD ）；（2）因为两个标杆的投影在标杆的同侧，只要分别画出两条光线，它们的交点就是光源的位置O ，即这个投影是中心投影，根据中心投影的特征即可画出人在此光源下的影子（如图中线段EF ）.解：如图所示.评注：本意只要考查了平行投影和中心投影的知识，解题的关键理解掌握灯光光线与太阳光Ｄ．Ｃ．Ｂ． Ａ．线的区别方法。

例3.在一次数学活动课上，李老师带领学生去测教学楼的高度。

在阳光下，测得身高1.65米的黄丽同学BC 的影厂BA 为1.1米，与此同时，测得教学楼DE 的影长DF 为12.1米。

《29.1投影》习题一、单选题1．如图，晚上小亮在路灯下散步，他从A处向着路灯灯柱方向径直走到B处，这一过程中他在该路灯灯光下的影子（）．A．逐渐变短B．逐渐变长C．先变短后变长D．先变长后变短2．下列命题正确的是（）．A．三视图是中心投影B．小华观察牡丹花，牡丹花就是视点C．球的三视图均是半径相等的圆D．阳光从矩形窗子里照射到地面上，得到的光区仍是矩形3．如图是小明一天上学．放学时看到的一根电线杆的影子的俯视图，按时间先后顺序进行排列正确的是（）．A．（1）（2）（3）（4）B．（4）（3）（1）（2）C．（4）（3）（2）（1）D．（2）（3）（4）（1）4．下列图形中，表示两棵小树在同一时刻阳光下的影子的图形可能是（）．5．如图，AB，CD是两根木杆，它们在同一平面内的同一直线MN上，则下列有关叙述正确的是（）．A．若射线BN正上方有一盏路灯，则AB，CD的影子都在射线BN上；B．若线段BD正上方有一盏路灯，则AB的影子在射线BM上，CD的影子在射线DN上；C．若在射线DN正上方有一盏路灯，则AB，CD的影子都在射线BN上；D．若太阳处在线段BD的正上方，则AB，CD的影子位置与选项B中相同．6．小刚走路时发现自己的影子越走越长，这是因为（）．A．从路灯下走开，离路灯越来越远B．走到路灯下，离路灯越来越近C．人与路灯的距离与影子长短无关D．路灯的灯光越来越亮二、填空题7．已知小聪的身高为1.8米，在太阳光下的地面影长为2.4米，若此时测得一旗杆在同一地面的影长为20米，则旗杆高应为．8．矩形在光线下的投影，可能是_________或_________也可能是_________．9．太阳光线形成的投影是_________，灯光形成的投影是_________．10．如图，地面A处有一支燃烧的蜡烛（长度不计），一个人在A与墙BC之间运动，则他在墙上投影长度随着他离墙的距离变小而（填“变大”、“变小”或“不变”）．11．人无论在太阳光照射下，还是在路灯光照射下都会形成影子，那么影子的长短随时间的变化而变化的是___ ___ ，影子的长短随人的位置的变化而变化的是___12．如图，AB和DE是直立在地面上的两根立柱，AB=5米，某一时刻AB•在阳光下的投影BC=3米，在测量AB的投影时，同时测量出DE在阳光下的投影长为6米，则DE的长为_______．13．如图，甲、乙两盏路灯相距20米．一天晚上，当小明从路灯甲走到距路灯乙底部4米处时，发现自己的身影顶部[正好接触到路灯乙的底部．已知小明的身高为1.6米，那么路灯甲的高为米．14．小丽站在30米高的楼上远眺前方的广场，在离楼房15米处，有一个高为5米的障碍物，那么离楼房__________米的范围内小丽看不见三、解答题15．小明同学在教室透过窗户看外面的小树，他能看见小树的全部吗？请在（1）中画图说明．如果他想看清楚小树的全部，应该往（填前或后）走．在（2）中画出视点A（小明眼睛）的位置．（1）（2）16．如图所示，快下降到地面的某伞兵在灯光下的影子为AB．试确定灯源P的位置，并画出竖立在地面上木桩的影子EF．（保留作图痕迹，不要求写作法）17．如图，阳光下，小亮的身高如图中线段AB所示，他在地面上的影子如图中线段BC所示，线段DE表示旗杆的高，线段FG表示一堵高墙．（1）请你在图中画出旗杆在同一时刻阳光照射下形成的影子；（2）如果小亮的身高AB=1.6m，他的影子BC=2.4m，旗杆的高DE=15m，旗杆与高墙的距离EG=16m，请求出旗杆的影子落在墙上的长度．18．如图，路灯（P点）距地面8米，身高1.6米的小明从距路灯的底部（O点）20米的A 点，沿OA所在的直线行走14米到B点时，身影的长度是变长了还是变短了？变长或变短了多少米？19．已知，如图，AB和DE是直立在地面上的两根立柱，AB=5m，某一时刻AB在阳光下的投影BC=3 m．（1）请你在图中画出此时DE在阳光下的投影；（2）在测量AB的投影时，同时测量出DE在阳光下的投影长为6m，请你计算DE的长．20．如下图，一墙墩（用线段AB表示）的影子是BC，小明（用线段DE表示）的影子是EF，在M处有一颗大树，它的影子是MN．（1）试判断是路灯还是太阳光产生的影子，如果是路灯产生的影子确定路灯的位置（用点P 表示）．如果是太阳光请画出光线．（2）在图中画出表示大树高的线段21．如图为住宅区内的两幢楼，它们的高AB=CD=30m，两楼之间的距离AC=24m，现需了解甲楼对乙楼的采光的影响情况，当太阳光与水平线的夹角为30°时，求甲楼的影子在乙楼上有多高？（精确到0.1m ，≈1.41，≈1.73）？22．如图，是两根柱子在同一灯光下的影子．（1）请在图中画出光源的位置（用点P表示光源）；（2）在图中画出人物DE在此光源下的影子（用线段EF表示）．答案与解析1．知识点：中心投影答案：A解析：试题分析：由题意小亮离光源是由远到近的过程，根据中心投影的特点，即可得到身影的变化特点．小亮在路灯下由远及近向路灯靠近时，其影子应该逐渐变短，故选A．考点：本题考查了中心投影的特点点评：本题属于基础应用题，只需学生熟练掌握中心投影的特点，即可完成．2．知识点：简单几何体的三视图、平行投影、中心投影答案：C解析：试题分析：根据中心投影、平行投影的性质，三视图的知识依次分析个选项即可．A．三视图是平行投影，故本选项错误；B．牡丹花不能看作视点，故本选项错误；C．球的三视图均是半径相等的圆，本选项正确；D．阳光从矩形窗子里照射到地面上，得到的光区可能是平行四边形，故本选项错误；故选C．考点：本题考查的是三视图点评：解答本题的关键是掌握从正面看到的图叫做主视图，从左面看到的图叫做左视图，从上面看到的图叫做俯视图．3．知识点：平行投影答案：B．解析：试题分析:根据平行投影的规律:早晨到傍晚物体的指向是:西﹣西北﹣北﹣东北﹣东，影长由长变短，再变长可得顺序为（4）（3）（1）（2）．故选B．考点:平行投影．4．知识点：平行投影答案：A解析：试题分析：根据平行投影特点：在同一时刻，不同物体的影子同向，且不同物体的物高和影长成比例，依次分析各选项即得结果．A、影子平行，且较高的树的影子长度大于较低的树的影子，故本选项正确；B、影子的方向不相同，故本选项错误；C、影子的方向不相同，故本选项错误；D、相同树高与影子是成正比的，较高的树的影子长度小于较低的树的影子，故本选项错误．故选A．考点：本题考查了平行投影特点点评：解答本题的关键是掌握平行投影的特点：在同一时刻，不同物体的影子同向，且不同物体的物高和影长成比例．5．知识点：中心投影答案：B解析：试题分析：两个影长在相反方向，连接两个物体与影长的对应顶点，可得交于一点，那么应为点光源的光线形成的影子．如图所示：它们是点光源的光线形成的影子，锐线段BD正上方有一盏路灯，则AB的影子在射线BM上，CD的影子在射线DN上，故选B．考点：本题考查的是中心投影点评：解决本题的关键是理解点光源的光线交于一点．6．知识点：中心投影答案：A解析：试题分析：中心投影的形成光源为灯光，根据中心投影的性质即可判断．小刚走路时发现自己的影子越走越长，这是因为从路灯下走开，离路灯越来越远，故选A．考点：此题主要考查了中心投影的性质点评：中心投影的特点是：①等高的物体垂直地面放置时，在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长．②等长的物体平行于地面放置时，在灯光下，离点光源越近，影子越长；离点光源越远，影子越短，但不会比物体本身的长度还短．7．知识点：相似三角形的性质、平行投影答案：15m．解析：试题分析：设旗杆高为xm，根据同时同地物高与影长成正比列出比例式：，解得x=15m．考点：相似三角形的应用．8．知识点：平行投影答案：平行四边形矩形线段9．知识点：平行投影、中心投影答案：平行投影中心投影10．知识点：中心投影答案：变小；解析：试题分析：易知投影为光线路程从蜡烛A点到人物头所连接的直线延伸到墙上，设为AD．当人离墙的距离变小时候（即往右边移动），易知其AD与AB的夹角会变小，AD长度变小，根据勾股定理易知，斜边变小，其中一条直角边固定不变，则另一条直角边肯定会长度变小．考点：勾股定理点评：本题难度中等，需要学生作图简单推理．应注意数形结合的培养并在考试中应用11．知识点：平行投影、中心投影答案：太阳光下形成的影子；灯光下形成的影子．解析：试题分析：根据平行投影和中兴投影的性质分别分析得出答案即可．试题解析：根据太阳光照射角度随时间的变化而变化，得出影子的长短随时间的变化而变化，人从路灯下走过的过程中，人与灯间位置变化，光线与地面的夹角发生变化，从而导致影子的长度发生变化．考点: 1．平行投影；2．中心投影．12．知识点：相似三角形的性质、平行投影答案：10m解析：试题分析：根据已知连接AC，过点D作DF∥AC，即可得出EF就是DE的投影；利用三角形△ABC∽△DEF．得出比例式求出DE即可．作法：连接AC，过点D作DF∥AC，交直线BE于F，则EF就是DE的投影．∵太阳光线是平行的，∴AC∥DF．∴∠ACB=∠DFE．又∵∠ABC=∠DEF=90°，∴△ABC∽△DEF．∴，∵AB=5m，BC=3m，EF=6m，∴，∴DE=10（m）．考点：此题主要考查了平行投影的画法以及相似三角形的应用点评：解答本题的关键是掌握平行投影的性质，根据已知得出△ABC∽△DEF．13．知识点：相似三角形的性质、中心投影答案：解析：考点：相似三角形的应用．分析：易得△ABO∽△CDO，利用相似三角形对应边的比相等可得路灯甲的高．解答：解：∵AB⊥OB，CD⊥OB，∴△ABO∽△CDO，∴=，=，解得AB=8，故答案为8．点评：考查相似三角形的应用；用到的知识点为：相似三角形对应边的比相等．14．知识点：相似三角形的性质、中心投影答案：15～1815．知识点：中心投影答案：小明同学在教室透过窗户看外面的小树，他不能看见小树的全部；如果他想看清楚小树的全部，应该往前走；点A（小明眼睛）的位置，图形见解析．解析：试题解析：小明同学在教室透过窗户看外面的小树，他不能看见小树的全部；如果他想看清楚小树的全部，应该往前走；点A（小明眼睛）的位置，如图：．考点：光的直线传播．16．知识点：中心投影答案：作图见解析．解析：试题分析：先连接伞兵的头和脚与对应的影子的直线，两直线的交点即为点P，过点P 作过木桩顶端的直线与地面的交点即为F．试题解析：作图如下：考点：1．作图题；2．中心投影．17．知识点：相似三角形的应用、平行投影答案：(1)画图见解析；（2）米．解析：试题分析：（1）连接AC，过D点作AC的平行线即可；（2）过M作MN⊥DE于N，利用相似三角形列出比例式求出旗杆的高度即可．试题解析：（1）如图：线段MG和GE就表示旗杆在阳光下形成的影子．（2）过M作MN⊥DE于N，设旗杆的影子落在墙上的长度为x，由题意得：△DMN∽△ACB，∴又∵AB=1.6，BC=2.4，DN=DE-NE=15-xMN=EG=16∴解得：x=．答：旗杆的影子落在墙上的长度为米．考点: 1．相似三角形的应用；2．平行投影．18．知识点：相似三角形的判定与性质、中心投影答案：变短3.5米．解析：试题分析：如图，由于AC∥BD∥OP，故有△MAC∽△MOP，△NBD∽△NOP即可由相似三角形的性质求解．试题解析：∵∠MAC=∠MOP=90°，∠AMC=∠OMP，∴△MAC∽△MOP．∴，即，解得，MA=5米；同理，由△NBD∽△NOP，可求得NB=1.5米，∴小明的身影变短了5﹣1.5=3.5米．考点：相似三角形的应用．19．知识点：平行投影答案：解：（1）连接AC，过点D作，交直线BC于点F，线段EF即为DE的投影．（2）DE=10（m）说明：画图时，不要求学生做文字说明，只要画出两条平行线AC和DF，再连接EF即可．20．知识点：中心投影答案：图形见解析．解析：试题分析：（1）根据光线相交于一点得出确定路灯的位置;（2）利用AB，DE，确定大树的高．试题解析：（1）根据光线(图中虚线)相交于一点，即可得出路灯确定路灯的位置P;（2）如图所示：MQ表示大树高的线段.考点：平行投影．21．知识点：解直角三角形、平行投影答案：16.2m22．知识点：中心投影答案：如图，点P是影子的光源，EF就是人在光源P下的影子．解析：考点：作图—应用与设计作图．分析：（1）连接A′与柱子A的顶点，B′与柱子B的顶点，相交于点P，则点P就是光源所在的位置；（2）连接PD并延长与底面相交于点F，即可得到影子EF．解答：（1）如图所示，点P是影子的光源；（2）如图所示，EF就是人在光源P下的影子．点评：本题考查了应用于设计作图，找出光源是解题的关键，是基础题，比较简单。

九年级下册数学第二十九章第1节《投影》训练题 (1)一、单选题1．下列各图中，物体的影子不正确的是（）A．B．C．D．2．从早上太阳升起的某一时刻开始到傍晚，广场上旗杆在地面上形成的影子的变化规律是（）A．先变短再变长B．先变长再变短C．方向改变，长短不变D．以上都不正确3．北半球的两个物体一天中四个不同时刻在阳光照射下落在地面上的影子如图所示，按照时间的先后顺序排列正确的是（）A．③④①②B．③④②①C．②①③④D．②①④③4．一张矩形纸板（不考虑厚度，不折叠）的正投影可能是（）①矩形；②平行四边形；③线段；④三角形；⑤任意四边形；⑥点A．②③④B．①③⑥C．①②⑤D．①②③5．在同一时刻的太阳光下，小刚的影子比小红的长，那么晚上在同一路灯下（）A．小刚的影子比小红长B．小红的影子比小刚长C．小刚和小红的影子一样长D．无法确定6．由下列光源产生的投影，是平行投影的是（）A．太阳B．台灯C．手电筒D．路灯7．下列结论正确的有（）①物体在灯光照射下，影子的方向是相同的；②物体在路灯照射下，影子的方向与路灯的位置有关；③物体在光线照射下，影子的长短仅与物体的长短有关A．0个B．1个C．2个D．3个8．下列属于中心投影的有（）①中午用来乘凉的树影；②灯光下小明读书的影子；③上午10点时，走在路上的人的影子；④升国旗时，地上旗杆的影子；⑤在空中低飞的燕子在地上的影子.A．1个B．2个C．3个D．4个9．给出以下光源：①探照灯；②车灯；③太阳；④月亮；⑤台灯.形成的投影是中心投影的是（）A．②③B．①③C．①②③D．①②⑤10．下列现象是物体的投影的是（）A．小明看到镜子里的自己B．灯光下猫咪映在墙上的影子C．自行车行驶过后车轮留下的痕迹D．掉在地上的树叶11．圆形的物体在太阳光照射下的投影是（）A．圆B．椭圆C．线段D．以上都有可能12．如图，水杯的杯口与投影面平行，投影线的几方向如箭头所示，它的正投影是（）A．B．C．D．二、填空题13．如图，小明想利用太阳光测量楼高，发现对面墙上有这栋楼的影子，小明边移动边观察，发现站到点E处时，可以使自己落在墙上的影子与这栋楼落在墙上的影子重叠且高度恰好相同．此时测得墙上影子高CD=1.2m，CE=0.6m，CA=30m（点A、E、C在同一直线上）．已知小明身高EF是1.6m，则楼高AB为______m．14．身高相同的小刚和小美站在一盏路灯下的不同位置，已知小刚的影子比小美长，我们可以判定小刚离灯较________．15．如图，房间里有一只老鼠，门外蹲着一只小猫，如果每块正方形地砖的边长为1米，那么老鼠在地面上能避开小猫视线的活动范围为_________平方米（不计墙的厚度）.16．圆柱的轴截面平行于投影面，它的正投影是长为4、宽为3的矩形，则这个圆柱的表面积是__________.（结果保留 ）17．如图，晚上小红由路灯A走向路灯B，当她走到点P时，发现她的影子顶部正好接触到路灯B 的底部，此时她距离路灯A20m，距离路灯B5m.如果小红的身高为1.2m，那么路灯A的高度是___________m.18．如图是一个球吊在空中，当发光的手电筒由远及近时，落在竖直墙面上的球的影子会_____________.（填“逐渐变大”“逐渐变小”）三、解答题19．如图，AB和MN是直立在地面上的两根立柱，AB=6m，某一时刻AB在阳光下的投影BC=3m．（1）请你在图中画出此时MN在阳光下的投影．（2）在测量AB的投影时，同时测量出MN在阳光下的投影长为6m，计算MN的长．20．如图，某光源下有三根杆子，甲杆GH的影子为GM，乙杆EF的影子一部分落在地面EA上，一部分落在斜坡AB上的AD处.（1）请在图中画出形成影子的光线，确定光源所在的位置R，并画出丙杆PQ在地面的影子. （2）在（1）的结论下，若过点F的光线FD⊥AB，斜坡与地面的夹角为60°，AD=1m，AE=2 m，请求出乙杆EF的高度：（结果保留根号）.，，小明上午上学时发现路灯AB在太阳下的影21．如图，公路旁有两个高度相同的路灯AB CD子恰好落到E处，他自己的影子恰好落在路灯CD的底部C处．晚自习放学时，站在上午同一地方，发现在路灯CD的灯光下自己的影手恰好落在E处．（1）在图中画出小明的位置（用线段MN表示）并画出光线，标明太阳光、灯光．（2）若上午上学时高1m的木棒的影子为2m，小明身高为1.6m，他离E恰好4m，求路灯高．22．某地夏季中午，当太阳移到屋顶上方偏南时，光线与地面成60角，房屋向南的窗户AB高1.6m.现要在窗户外面的上方安装一个水平遮阳篷AC（如图所示）.要使太阳光线不能直接射入室内，遮阳篷AC的宽度至少为多少？23．如图，已知木棒AB 在投影面p 上的正投影为''A B ，且20'120=∠=︒，AB cm BAA ，求''A B 的长.24．一木杆按如图所示的方式直立在地面上，请在图中画出它在阳光下的影子（用线段CD 表示）.25．如图，晚上小明由路灯AD 走向路灯BC ，当他行至点P 处时，发现他在路灯BC 下的影长为2m ，且影子的顶端恰好在A 点，接着他又走了6.5m 至点Q 处，此时他在路灯AD 下的影子的顶端恰好在B 点，已知小明的身高为1.8m ，路灯BC 的高度为9m .（1）计算小明站在点Q 处时在路灯AD 下影子的长度；（2）计算路灯AD 的高度。

人教版数学九年级下册第29章29.1--29.3同步练习题(含答案)29.1《投影》一、选择题1.关于盲区的说法正确的有（）（1）我们把视线看不到的地方称为盲区（2）我们上山与下山时视野盲区是相同的（3）我们坐车向前行驶，有时会发现一些高大的建筑物会被比矮的建筑物挡住（4）人们常说“站得高，看得远”，说明在高处视野盲区要小，视野范围大A.1 个B.2个C.3个D.4个2.如图，在一间黑屋子里用一盏白炽灯照一个球，球在地面上的阴影的形状是一个圆，当把白炽灯向上远移时，圆形阴影的大小的变化情况是（）A.越来越小B.越来越大C.大小不变D.不能确定3.如下图所示的四幅图中，灯光与影子的位置最合理的是( )4.如图，一个斜插吸管的盒装饮料的正投影是图中的( )5.如图所示，晚上小亮在路灯下散步，在小亮由A处走向B处的过程中，他在地上的影子（）A.逐渐变短B.逐渐变长C.先变短后再变长D.先变长后再变短6.如图是一根电线杆在一天中不同时刻的影长图,试按其一天中发生的先后顺序排列,正确的是( )(A)①②③④. (B)④①③②. (C)④②③①. (D)④③②①.7.下列各种现象属于中心投影现象的是( )A.上午10点时，走在路上的人的影子C.中午用来乘凉的树影D.升国旗时，地上旗杆的影子8.如图，晚上小亮在路灯下散步，在小亮由A处走到B处这一过程中，他在地上的影子（）A.逐渐变短B.逐渐变长C.先变短后变长D.先变长后变短9.在同一时刻的阳光下，小明的影子比小强的影子长，那么在同一路灯下( )A.小明的影子比小强的影子长B.小明的影子比小强的影子短C.小明的影子和小强的影子一样长D.无法判断谁的影子长10.下列说法正确的是（）A.物体在阳光下的投影只与物体的高度有关B.小明的个子比小亮高，我们可以肯定，不论什么情况，小明的影子一定比小亮的影子长.C.物体在阳光照射下，不同时刻，影长可能发生变化，方向也可能发生变化.D.物体在阳光照射下，影子的长度和方向都是固定不变的.11.四个直立在地面上的字母广告牌在不同情况下，在地面上的投影(阴影部分)效果如图.则在字母L、K、C的投影中，与字母N属于同一种投影的有( )A.L、KB.答案为：C；C.KD.L、K、C12.这是圆桌正上方的灯泡（看作一个点）发出的光线照射桌面后，在地面上形成阴影（圆形）的示意图，已知桌面的直径为1.2米，桌面距离地面1米，若灯泡距离地面3米，则地面上阴影部分的面积为（）A.0.36π平方米B.0.81π平方米C.2π平方米D.3.24π平方米二、填空题13.有下列投影：①阳光下遮阳伞的影子；②探照灯光下小明读书的影子；③阳光下大树的影子；④阳光下农民锄地的影子；⑤路灯下木杆的影子.其中属于平行投影的是________.(填序号)14.如图所示，此时树的影子是在（填太阳光或灯光）下的影子.15.如图，小军、小珠之间的距离为2.7m，他们在同一盏路灯下的影长分别为1.8m，1.5m，已知小军、小珠的身高分别为1.8m，1.5m，则路灯的高为____________m.16.如图所示是两棵小树在同一时刻的影子，可以断定这是________投影，而不是_______投影.17.如图是置于水平地面上的一个球形储油罐,小敏想测量它的半径.在阳光下,他测得球的影子的最远点A到球罐与地面接触点B的距离是10米(如示意图,AB=10米);同一时刻,他又测得竖直立在地面上长为1米的竹竿的影子长为2米,那么,球的半径是米.18.如图，太阳光线与地面成60°的角，照在地面的一只排球上，排球在地面的投影长是，则排球的直径是 cm.三、解答题19.如图，已知AB和DE是直立在地面上的两根立柱，AB=5m，某一时刻AB在阳光下的投影BC=3m.（1）请你在图中画出此时DE在阳光下的投影；（2）在测量AB的投影时，同时测量出DE在阳光下的投影长为6m，请你计算DE的长.20.如图，晚上，小亮在广场上乘凉。
