通信、信号监理监控要点(详细)

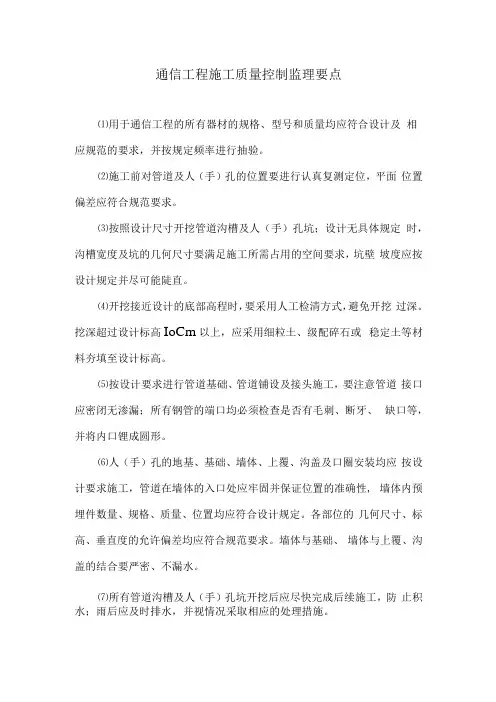

通信、信号监理工作的控制要点一、通信工程监理工作的控制要点(一)通信设备安装工程监理控制要点。

1、通信设备(通信传输设备、电话交接设备、电源设备、专用通信设备、电传设备)安装前，应对通信房屋建筑装饰工程及给排水、供电、暖通等设备进行检查。

2、根据设计文件核对预埋管线、支持件、孔洞、沟槽、基础等是否符合要求。

3、通信设备安装前监理应配合施工单位开箱检查，检查产品合格证和检验单，规格和数量，并做好记录。

4、通信设备安装应仔细检查机械室的列架和槽道安装是否符合施工规范要求，监理人员可采用卷尺检查列架和槽道各种安装偏差，应符合下表要求。

5、机架、引入设备和配线设备安装(1)长途机械室设置的引入架、试验架、引入试验架和光分配架、数字分配架、中间配线柜等的布置位置和方向应正确，机架前后及左右倾斜偏差，应小于机身全长的1‰。

(2)机架地线必须连接良好。

在安装有防静电要求的单元板时，应戴上接地护腕。

(3)电气化铁路区段的引入架，充气柜等与长途通信电缆芯线直接相连时，机架或机壳应对地绝缘，并应在机架(柜)前铺设绝缘垫。

6、通信设备配线应符合下列规定:(1)配线用电缆和电线的型号和规格应符合使用要求。

布放前，应进行对号和绝缘电阻测试，芯线间绝缘电阻应符合下表要求:(3)音频配线电缆近端串音衰减不应小于78.0db。

7、音频配线连接可选用焊接、卡接、绕接三种方式。

8、机械室主电源线、列电源和机架电源线的安装应符合下列要求:(1)电源线应采用整段线料，其安装应保证电压降符合设计要求:(2)列电源和机架电源的正、负线间和负线对地绝缘电阻应≥1兆欧(C250-500V 兆欧表测量)。

(3)汇流条负极应绝缘防护。

9、交流电源线应与直流电源线分开布放，间隔距离不应小于100mm。

10、通信电源设备和通信接地装置安装工程监理工作的控制要点、目标及监控手段。

(1)通信电源设备安装包括高频开关电源、蓄电池、UPS电源、油机发电机组和馈电母线、电源配线等，接地装置包括联合保护接地装置。

(2)通信电源设备在交流直供、浮充或放电时，被供电的电源端子上允许的直流电压变动范围、杂音电压不得大于下表规定值。

直流电源供电技术标准(4)通信设备接地系统的安装，应做到确保人身和通信设备的安全以及通信设备的正常工作。

要达此目的，则要求通信设备接地电阻值在全年内均不应大于下表的规定:通信设备接地要求注:当(1000用户用1000-10000用户线和) 10000用户线时，工作接地标准分别为≤5欧、≤3欧、≤l欧。

(二)通信光(电)缆线路安装工程监理控制要点1、长途通信光(电)缆线路直埋式施工监理的控制要点(1)长途通信光(电)缆线路施工，应按下列程序要求进行:①径路复测，开工前，施工、监理同时对线路路径调查和复测(适用于地区通信电缆线路径路复测)。

②电缆测试。

开工后，施工、监理一同对电缆单盘测试，并做好记录，双方签认。

电缆接续后应进行电缆平衡测试和音频段竣工测试。

③电缆配盘。

根据单盘测试卡和测量台帐编制电缆配盘表。

④穿管防护和处理障碍点。

如穿越铁路、公路等处的防护和路径上的障碍点，监理应旁站监理，施工完后双方签认。

(2)直埋式光(电)缆在农村及市郊区与其他建筑物平行或交叉时，其最小间隔距离应符合下表要求直埋光(电)缆与其他建筑物的最小间距z(3)光(电)缆的埋深直接影响到光(电)缆的质量和安全，因此，缆沟的深度是直埋光(电)缆工程中的主要控制点。

光(电)缆和光(电)综合缆埋深度应符合下表要求:行下道工序(敷缆)。

(4)光(电)缆防护工程监理工作控制要点。

光(电)缆防护的施工，应符合下列要求:(适用于地区通信电缆防护)①光(电)缆保护管弯时，其半径不应小于外径的6倍。

②防护管埋深应和电缆埋深一致:穿越铁路的防护管的长度必须大于轨道两侧枕头以外O.3m;电缆穿越公路的保护管长度应大于公路面以外O.2m。

③光(电)缆特殊困难处敷设的施工防护应按设计要求进行。

④电气化区段应在接触网杆、塔位置测定之后才可敷设电缆。

在接触网杆、塔定测之前，仅在下列范围内可敷设光(电)缆(适用于信号、电力电缆):A、站场(站台除外):距线路中心5m以外或2.5m以内。

B、站台:距线路中心8m以外或距站台边缘1. 5m以内。

C、区间直线:距线路中心4m以外或2m以内。

D、区间曲线:距线路中心5m以外或2m以内。

⑤同沟敷两条及以上电缆时，在沟底应平行排列，不得重叠交叉和扭绞。

地区(站场)通信电缆与铁路信号电缆、站场扩音馈线电缆(金属护套)同沟或同槽敷设时，信号和扩音馈线电缆应敷放在沟底或槽内的一侧，与地区(站场)电缆的平行内侧距离不应小于O. 1m。

⑥电缆大运不得损伤光、电缆和缆盘。

人工抬放光、电缆时，严禁压、折、摔、拖、扭曲，不得在地上拖拉电缆。

(5)光电缆敷设的余留量应符合下表要求:埋设在下列地点:①接续套管处和电缆接地点:②转弯处和穿越障碍点不易识别光、电缆径路处:③穿越铁路、公路、河流的两侧:④电缆防护及余留处:⑤大于500m直线段的中间:⑥装有气压监测设备的地点。

(7)在电气化铁路区段路肩上敷设电缆时，宜在接触网杆、塔立起之后进行，不宜交叉施工。

(8)电缆防雷、防蚀和防电磁影响控制要点:①电缆区间防雷系统地线的间距宜为4km，应垂直电缆径路埋设，接地体应埋设在距电缆10m以外的地方，两端接地电阻应不大于5Ω，当大地电阻系数大于100 Ω• m时，亦不应大于10Ω。

电气化铁路区段长途通信电缆的屏蔽地线可代替防雷地线；②电缆防雷接地装置(排流线)，应距电缆0.3m左右的上方平行埋设于土壤中:③同沟敷设两条及以上的通信电缆时，在电缆接头处将几条电缆的金属护套和钢带铠装，用三根1.2mm的铜芯双缆横连线焊接；④电缆接续套管、金属护套裸露部分和电缆聚烯外护套破损处，均应进行绝缘防腐处理;⑤电缆的土壤化学、漏泄电流和晶间腐蚀的防护方式及防腐施工要求，应符合设计规定;⑥长途通信电缆与高压配电线路、交流电气化铁路接触网、单线——大地制有线广播线路、大功率无线电台发射天线，发电厂和变电站的接地网、高压接地装置等接近时，其防电磁危险干扰影响的防护措施方式和施工要求，应符合有关要求;⑦电气化区段干线长途通信电缆屏蔽地线的设置应符合下表要求:困难的情况下，不应小于3m，如不足3m时应加绝缘保护，最小不应小于1m;电缆接头距接触网避雷及保护地线不应小于5m，如小于5m时，必须加强对电缆接头的绝缘保护，但最小亦不应小于1m。

(10)电缆接续、分歧和加感施工工艺和技术要求应符合施工规范。

(11)水底光(电〉缆施工监理控制要点:①水底光缆敷设方式应根据河床土质、河宽、水深、流速以及现场条件，可采用水下冲挖机、人工冲控或冲水泵冲槽以及抛锚慢放、拖轮快放、人工布放等不同方法，不论采用何种施工方法，均应达到设计要求。

②水底光(电)缆的埋深，应根据河流的水深、通航、河床土质等具体情况，按设计文件规定，并应满足下列要求:A、水深不足8m(指枯水季节)的区段，河床不稳定或土质松软时，埋深应不小于1. 5m;河床稳定或士质坚硬时，埋深应不小于1.Om，石质、半石质河床，埋深应不小于0.5m。

B、水深超过8m的区段，一般可将光缆直接放在河床不加掩埋，特殊地段按设计文件要求处理。

③敷设水底光缆应符合下列要求:A、应控制光缆布放速度和规定位置:B、敷设过程中，光缆不得在河床腾空，不得打小圈:C、敷设过程中和敷设以后应测光纤是否良好，发现问题及时处理，以确保水底光缆的敷设质量:D、敷设长度应按复测路由所确定的光缆长度，一般水底光缆伸出堤外或岸边50m。

E、当设计规定光缆在河底按弧形敷设时，应以测量的基线为基准，向上游做弧形敷设。

④在岸滩埋设光缆时，其埋深，保护应符合下列要求:A、光缆在岸滩埋深应不小于1. 5m。

石质、半石质区域，其沟底先填10-20cm 细土或沙士，光缆上方回填碎士或水沙土，穷实后再填至高出地面。

岸滩受洪水冲刷、不稳定地段以及船只靠岸地段，在光缆上方填碎土或沙土后，上面应覆盖水泥板或水泥沙袋保护。

B、岸滩坡度超过30度时应按设计要求采取加固措施。

⑤划定禁止抛锚的区域，在过河段的河堤或河岸上设置水线标志牌，并应符合下列要求:A、水线标志牌应按设计要求或河流大小采用单杆或双杆标志牌，并应在水线敷设前安装在设计确定的位置上:B、水线标志牌应设置在地势高、无障碍物遮挡的地方，其牌的正面应分别与上游或下游方向成25-30度的角度。

C、水线标志牌设置在土质松软地区埋深达不到规定时，应加拉线，水泥杆根部应加底盘、卡盘等加固措施。

2、地区(站场〉通信电缆线路直埋式监理控制要点(1)电缆芯线间、芯线与护套或屏蔽层间的绝缘电阻应符合下表要求:(2)直埋电缆埋深应符合下表要求z车行道下可为大于等于O.4m。

( 3)地区电缆的质量要求和配盘原则应符合下列要求:(适用于架空电缆)①金属护套电缆和电缆盘应完整、无机械损伤:②单盘金属护套电缆的气闭良好，充入100-150kpa的干燥空气，经24小时后无漏气现象。

③单盘电缆测量检查芯线对号良好，单条总线对其他芯线和铅护套或屏蔽层间的绝缘电阻应大于2000M Ω• km。

④敷设电缆时，铅包电缆的弯曲半径不得小于电缆外径的7. 5倍。

(4)电缆余留应符合下列要求:①接头处接续后余留1 m;②进通信站、电话所和信号楼余留1m。

③分线设备和端子引入处余留1. 5m。

(5)直埋电缆引上电杆或沿墙引上的保护管应高出地面2.5m，引上钢管的弯曲半径宜为O.6-0.8m。

3、架空电缆线路监理控制要点(1)地区架空电缆的标准杆距应为40m。

(2)架空电缆线路拉线位置应符合下表规定:(3)长杆距跨越杆(60m以上)上的两条顶头拉线程式，应和辅助吊线程式一致，顶头拉线下方的对面拉线，采用 7 ×3.Omm的钢绞线，所有拉线的距高比均不应大于1 。

(4)拉线中间不得有接头，拉线不应有松股和抽筋现象。

(5)架空光(电)缆负荷划分应符合设计规定。

各不同负荷区的吊线程式应符合下表规定。

(6)通信架空用明线路与其他建筑物及架空电缆、明线间的最小接近距离应符合下表规定:(7)架空电缆与电力导线的最小水平距离应符合下表规定:距。

(9)一条吊线应挂一条电缆，杆距大于60m时，应加设辅助吊线，辅助吊线与正吊线程式应一致。

跨越杆和相邻的杆距，为正常杆距的1/2。

80m及以下跨越杆设对面拉线，相邻杆设顺线拉线，80m以上跨越杆设三方拉线。

(10)在直线路上，电缆对数减小或芯线直径改小时，其长度不大于5个杆档的，吊线程式应不变。

(11)角杆除装设吊线夹板外，应根据角深情况加装吊线辅助装置，角深大于60°的角杆，吊线应分别做终端。

(12)吊线垂度以未挂设电缆时的原始垂度为准，垂度偏差在20°C及以下时，不得大于规定的10%;在20°C以上时，不得大于规定的5%。
