光电耦合器工作原理

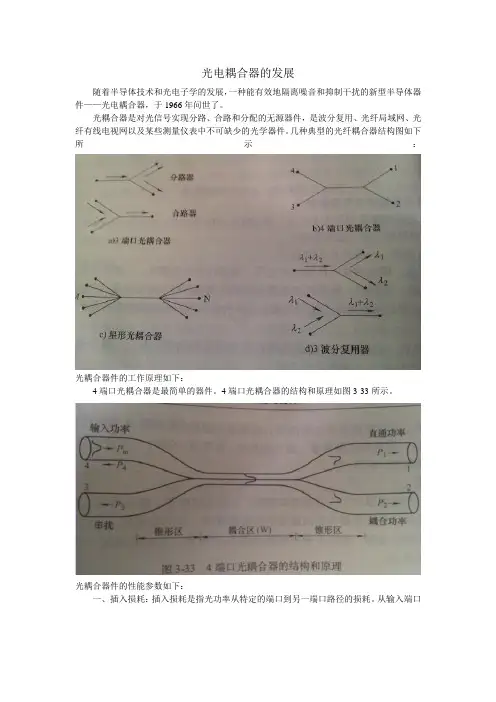

光电耦合器的发展

随着半导体技术和光电子学的发展，一种能有效地隔离噪音和抑制干扰的新型半导体器件——光电耦合器，于1966年问世了。

光耦合器是对光信号实现分路、合路和分配的无源器件，是波分复用、光纤局域网、光纤有线电视网以及某些测量仪表中不可缺少的光学器件。几种典型的光纤耦合器结构图如下所示：光耦合器件的工作原理如下：

4端口光耦合器是最简单的器件。4端口光耦合器的结构和原理如图3-33所示。

光耦合器件的性能参数如下：

一、插入损耗：插入损耗是指光功率从特定的端口到另一端口路径的损耗。从输入端口k到输出端口j的插入损耗可表示为：

二、附加损耗：附加损耗Le的定义是输入功率与总输出功率的比值。对于图3-33所示的4端口光耦合器有：

三、分光比：分光比是某一输出端口的光功率与所有输出端口光功率之比。它说明输出端口间光功率分配的百分比。对于4端口光耦合器可以表示为：

四、隔离度：隔离度也称为方向性或串扰，隔离度高意味着线路之间的串扰小。它表示输入功率出现在不希望的输出端的多少。对于4端口光耦合器，其数学形式是：

光电耦合的主要特点如下：

输入和输出端之间绝缘，其绝缘电阻一般都大于10 10Ω，耐压一般可超过1kV，有的甚至可以达到10kV以上。

由于“光”传输的单向性，所以信号从光源单向传输到光接收器时不会出现反馈现象，其输出信号也不会影响输入端。

由于发光器件（砷化镓红外二极管）是阻抗电流驱动性器件，而噪音是一种高内阻微电流电压信号。因此光电耦合器件的共模抑制比很大，所以，光电耦合器件可以很好地抑制干扰并消除噪音。

容易和逻辑电路配合。

响应速度快。光电耦合器件的时间常数通常在微秒甚至毫微秒极。

无触点、寿命长、体积小、耐冲击。

光电耦合器的优点是体积小、寿命长、无触点、抗干扰能力强、能隔离噪音、工作温度宽，输入输出之间电绝缘，单向传输信号及逻辑电路易连接等。光电耦合器按光接收器件可分为有硅光敏器件（光敏二极管、雪崩型光敏二极管、PIN光敏二极管、光敏三极管等）、光敏可控硅和光敏集成电路。把不同的发光器件和各种光接收器组合起来，就可构成几百个品种系列的光电耦合器，因而，该器件已成为一类独特的半导体器件。其中光敏二极管加放大器类的光电耦合器随着近年来信息处理的数字化、高速化以及仪器的系统化和网络化的发展，其需求量不断增加。

单片机驱动光耦电路

光电耦合器（也称为光耦）是一种能够将输入电信号转换为光信号输出的电子器件。它由一个发光二极管和一个光敏三极管组成，能够实现电-光-电的信号转换。光电耦合器广泛应用于电子设备中，尤其在单片机控制系统中，常用于隔离输入和输出信号，保护单片机不受外界环境的影响。

单片机是一种集成电路，拥有处理器、存储器和输入输出设备等功能，广泛应用于各种电子设备中。在很多场景下，单片机需要与外部电路进行通信，但又需要保护自身免受外界环境的干扰。这时就可以使用光电耦合器来隔离单片机与外部电路，确保信号的稳定传输。

光电耦合器的工作原理是利用发光二极管将输入电信号转换为光信号，然后由光敏三极管将光信号转换回电信号。在单片机驱动光耦电路中，通常使用单片机的IO口输出高低电平信号来控制光电耦合器的输入端。当IO口输出高电平时，发光二极管被激活，产生光信号；当IO口输出低电平时，发光二极管关闭，停止发光。

光敏三极管接收到发光二极管发出的光信号后，产生电流，进而控制外部电路。通过光电耦合器，单片机可以实现与外部设备的隔离，保护单片机的安全性和稳定性。

在单片机驱动光耦电路中，需要注意以下几点：

1. 选择合适的光电耦合器：根据实际需求选择合适的光电耦合器，考虑其工作电压、工作频率、耐受电流等参数。

2. 连接光电耦合器：将光电耦合器的输入端连接到单片机的IO口，输出端连接到外部电路。注意接线的正确性和稳定性。

3. 设计电路保护：在单片机驱动光耦电路中，为了保护光电耦合器和单片机，可以添加适当的保护电路，如电流限制电阻、稳压二极管等。

4. 软件编程：在单片机的程序中，通过控制IO口的高低电平来控制光电耦合器的开关状态。需要编写相应的代码来实现与外部设备的通信。

光电耦合器作为一种常用的隔离器件，广泛应用于各种电子设备中。在单片机控制系统中，通过单片机驱动光耦电路，可以实现与外部设备的隔离，保护单片机的安全性和稳定性。同时，在设计光电耦合器电路时，需要注意选型、连接、保护和软件编程等方面，确保电路的可靠性和稳定性。

光电耦合器的管脚图及工作原理

光电耦合器的作用及工作原理

光电偶合器件（简称光耦）是把发光器件（如发光二极体）和光敏器件（如光敏三极管）组装在一起，通过光线实现耦合构成电—光和光—电的转换器件。光电耦合器分为很多种类，图1所示为常用的三极管型光电耦合器原理图。

当电信号送入光电耦合器的输入端时，发光二极体通过电流而发光，光敏元件受到光照后产生电流，CE导通；当输入端无信号，发光二极体不亮，光敏三极管截止，CE不通。对于数位量，当输入为低电平“0”时，光敏三极管截止，输出为高电平“1”；当输入为高电平“1”时，光敏三极管饱和导通，输出为低电平“ 0”。若基极有引出线则可满足温度补偿、检测调制要求。这种光耦合器性能较好，价格便宜，因而应用广泛。

图一 最常用的光电耦合器之内部结构图 三极管接收型 4脚封装

图二 光电耦合器之内部结构图 三极管接收型 6脚封装

图三 光电耦合器之内部结构图 双发光二极管输入 三极管接收型 4脚封装

图四 光电耦合器之内部结构图 可控硅接收型 6脚封装

图五 光电耦合器之内部结构图 双二极管接收型 6脚封装

光电耦合器之所以在传输信号的同时能有效地抑制尖脉冲和各种杂讯干扰，使通道上的信号杂讯比大为提高，主要有以下几方面的原因：

（1）光电耦合器的输入阻抗很小，只有几百欧姆，而干扰源的阻抗较大，通常为105～106Ω。据分压原理可知，即使干扰电压的幅度较大，但馈送到光电耦合器输入端的杂讯电压会很小，只能形成很微弱的电流，由于没有足够的能量而不能使二极体发光，从而被抑制掉了。

（2）光电耦合器的输入回路与输出回路之间没有电气联系，也没有共地；之间的分布电容极小，而绝缘电阻又很大，因此回路一边的各种干扰杂讯都很难通过光电耦合器馈送到另一边去，避免了共阻抗耦合的干扰信号的产生。 （3）光电耦合器可起到很好的安全保障作用，即使当外部设备出现故障，甚至输入信号线短接时，也不会损坏仪表。因为光耦合器件的输入回路和输出回路之间可以承受几千伏的高压。

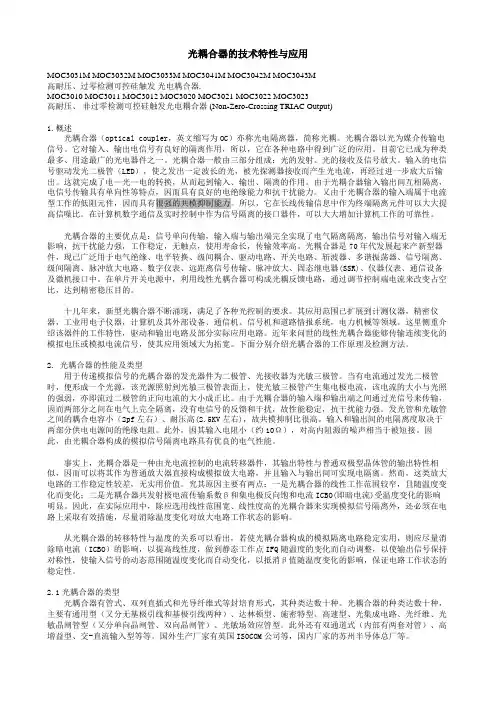

光耦合器的技术特性与应用

MOC3031M MOC3032M MOC3033M MOC3041M MOC3042M MOC3043M

高耐压、过零检测可控硅触发 光电耦合器.

MOC3010 MOC3011 MOC3012 MOC3020 MOC3021 MOC3022 MOC3023

高耐压、 非过零检测可控硅触发光电耦合器 (Non-Zero-Crossing TRIAC Output)

1.概述

光耦合器（optical coupler，英文缩写为OC）亦称光电隔离器，简称光耦。光耦合器以光为媒介传输电信号。它对输入、输出电信号有良好的隔离作用，所以，它在各种电路中得到广泛的应用。目前它已成为种类最多、用途最广的光电器件之一。光耦合器一般由三部分组成：光的发射、光的接收及信号放大。输入的电信号驱动发光二极管（LED），使之发出一定波长的光，被光探测器接收而产生光电流，再经过进一步放大后输出。这就完成了电—光—电的转换，从而起到输入、输出、隔离的作用。由于光耦合器输入输出间互相隔离，电信号传输具有单向性等特点，因而具有良好的电绝缘能力和抗干扰能力。又由于光耦合器的输入端属于电流型工作的低阻元件，因而具有很强的共模抑制能力。所以，它在长线传输信息中作为终端隔离元件可以大大提高信噪比。在计算机数字通信及实时控制中作为信号隔离的接口器件，可以大大增加计算机工作的可靠性。

光耦合器的主要优点是：信号单向传输，输入端与输出端完全实现了电气隔离隔离，输出信号对输入端无影响，抗干扰能力强，工作稳定，无触点，使用寿命长，传输效率高。光耦合器是70年代发展起来产新型器件，现已广泛用于电气绝缘、电平转换、级间耦合、驱动电路、开关电路、斩波器、多谐振荡器、信号隔离、级间隔离、脉冲放大电路、数字仪表、远距离信号传输、脉冲放大、固态继电器(SSR)、仪器仪表、通信设备及微机接口中。在单片开关电源中，利用线性光耦合器可构成光耦反馈电路，通过调节控制端电流来改变占空比，达到精密稳压目的。
