Agilent-N9020A使用说明书

  • 格式：docx
  • 大小：207.32 KB
  • 文档页数：32

功能测试

安捷伦科技

N9020A MXA 操作手册

1功能测试

功能测试是对各种仪器参数的测试，这些参数对分析仪是否正常工作具有高度的信心。建议在进货检验或修理后检查分析仪的运行情况。测量不确定度分析不适用于功能测试，分析仪应根据比公布规范更宽的限值进行检查。功能测试旨在使用最小的测试设备，测试分析仪在分析仪规范规定的温度范围内运行的分析仪。如果测试未通过，则必须运行性能验证测试以确定是否存在问题。

功能测试与性能验证

功能测试使用最少的测试设备来检查比性能验证测试小得多的参数范围（以及每个参数的有限数据点）。功能测试使用比公布规范更宽的限值；测量不确定度分析不适用于功能测试。

注意如果功能测试未通过，则必须运行性能验证测试以确定是否存在问题。

性能验证测试涵盖了广泛的仪器参数，并提供了仪器符合公布规范的最高置信水平。这些测试可能很耗时，需要大量的测试设备。

本文件内容

本章包括以下内容：

•“在进行功能测试之前”，（首先要做什么）。

•“测试设备”（所有测试所需的设备清单）。

随后的章节描述了以下功能测试：

•“显示平均噪声级（DANL）”

•“频率读数精度”

•“二次谐波失真（SHD）

•“50 MHz振幅精度”

•“50 MHz振幅精度”

•“频率响应（平坦度）”

•“频率响应（平坦度） 前置放大器开启”

•“刻度保真度”

•“BBIQ输入频率响应（仅BBA选项），每个功能测试包括：

•测试限值（合格/不合格标准）

•测试说明

•测试所需的设备

•显示如何连接设备的图

•逐步说明

•记录测量结果的一个或多个表格

在执行功能测试之前

1. 确保你有合适的测试设备。

2. 打开被测单元（UUT）并使其预热（根据仪器规范中的预热要求）。

3. 为所需的测试设备留出足够的预热时间（有关预热规范，请参阅单独的仪表文档）。

4. 确保分析仪的频率参考设置为内部：

a、 按，键。输入/输出更多频率参考输入

b、 如果软键不显示，请按软键并选择。内部频率参考内部频率参考

5. 在仪器预热后，执行自动校准程序：

按。系统校准现在，全部

注意功能测试精度取决于所用测试设备的精度。在进行功能测试之前，确保所有测试设备均已校准。

T型EST设备

下表总结了执行所有功能测试所需的测试设备。如果推荐的设备不可用，则给出备用设备型号。如果推荐或替代试验设备均不可用，则替换满足或超过所列关键规范的设备。

分析仪

选择权 项目 关键规范 推荐

安捷伦模型 候补

安捷伦

模型

适配器

全部 3.5毫米（f）至3.5毫米（f）（电源连接器保护器） 频率：10兆赫至26.5兆赫

驻波比：<1.1:1 83059B个 1250-1749

全部 BNC（f）至SMA（m） 频率：40兆赫 1250-1200

全部 N（f）型至N（f）型 频率：10兆赫至18兆赫

驻波比：<1.05:1 1250-1472 1250-0777 全部 N（m）至3.5型

毫米（米） 频率：10兆赫至18兆赫

驻波比：<1.1:1 1250-1743

全部 N（m）至3.5 mm（f）型 频率：10兆赫至18兆赫

驻波比：<1.1:1 1250-1744

全部 N（f）型至3.5 mm（f） 频率：10兆赫至18兆赫

驻波比：<1.1:1 1250-1745

全部 N（m）至BNC（f）型 频率：10兆赫至1兆赫

驻波比：<1.05:1 1250-1476

衰减器

全部 10分贝阶跃衰减器 频率：50兆赫

范围：0至70分贝 8495A型 8496A型

全部 10分贝固定

衰减器（需要2个） 频率：50兆赫

驻波比：<1.2:1 8493C选项010 8493A型

选项010或

8493亿

选项010

像素x

30db固定衰减器 准确度：50兆赫时<0.05分贝 11708A型

分析仪

选择权 项目 关键规范 推荐

安捷伦模型 候补

安捷伦

模型

电缆

全部 3.5毫米（1米） 频率：10兆赫至26.5兆赫

驻波比：<1.4:1

损失：<2.0分贝 11500东 8120-4921

全部 电缆，BNC（需要3根） 120厘米（48英寸）BNC电缆 10503A型

工商管理硕士 电缆，BNC 120厘米（48英寸）BNC电缆

平坦度（250 kHz至40 MHz）

<0.5分贝 10503A型

工商管理硕士 电缆，BNC BNC男性

最大23厘米（9英寸） 10502A型

信号源

全部 综合清扫车 频率：10兆赫至26.5兆赫

谐波电平：<-40立方厘米

振幅范围：10至-20 dBm频率精度：0.02% PSGa公司 83630B，

83640B年，

83650亿 工商管理硕士 信号发生器 频率：250 kHz至40 MHz振幅：~-10 dBm

平面度：<？0.75分贝 E4438C型 33250安

功率计

全部 功率计 功率基准精度：±1.2%

与功率传感器兼容 E4418B型 E4419B型

全部 功率传感器 频率范围：50兆赫至

3.66千兆赫

振幅范围：-70至-10 dBm 8481天 8487天

8485天

第03页 低功率传感器 频率范围：50兆赫至

3.6千兆赫

振幅范围：-70至-10

数据库管理 8481天 8485天

8487天

除P03外的Pxx 低功率传感器 频率范围：50兆赫至

26.5千兆赫

振幅范围：-70至-10 dBm 8485天 8487天

分析仪

选择权 项目 关键规范 推荐

安捷伦模型 候补

安捷伦

模型

示波器

全部 安捷伦Infinium示波器 截止频率：50兆赫

65兆赫时的抑制：>40分贝

75兆赫时的抑制：>60分贝

80兆赫时的抑制：>60分贝

频率：10兆赫至26.5兆赫 54800亿

各种各样的设备

全部 滤波器，50 MHz低通 截止频率：50兆赫

65兆赫时的抑制：>40分贝

75兆赫时的抑制：>60分贝

80兆赫时的抑制：>60分贝

频率：10兆赫至26.5兆赫 0955-0306

526 功率分配器，3.5毫米 标称插入损耗：6分贝

端口间跟踪:

<0.25分贝 11667B个

503, 508,

513 功率分配器 标称插入损耗：6分贝

端口间跟踪：<0.25分贝 11667A 11667B个 全部 终端，50Ω N（m）型连接器

频率：30赫兹至26.5千兆赫 909年

选项012

工商管理硕士 终端，50Ω BNC男性

频率：250千赫至40兆赫 11593A型

a、 PSG型号：E8244A、E8254A、E8247C选项520、E8247C选项H31或540、E8257D选项520、E8257D选项550、E8257D选项567、E8267D选项544。 2显示的平均噪声级（DANL）2显示的平均噪声级（DANL）

测试限值（输入衰减为0 dB）数值见表2-1。

信号分析仪的显示平均噪声级（DANL）在多个中心频率的10 kHz频率范围内测量。分析仪输入端接至50Ω负载。进行测试以确保在存在残余响应的情况下不进行测量。然后对测量值进行平均，并将结果归一化为1hz带宽。

项目 关键规范（用于本试验） 安捷伦推荐型号

终端，50Ω，N型（m） 频率：直流至18 GHz 909A选项012

图2-1。DANL测试设置

程序

1. 如图2-1所示配置设备。

2. 按下分析仪上的。模式频谱分析仪模式预设

3. 按以下键设置信号分析仪：

频率信道中心频率, , 10,

射频输入/输出耦合直流, ，选择

跨距X标度, , 10,

AMPTD Y标度BM，–70，

振幅Y刻度，衰减，0，

BWRes BWkHz型, , 1,

BWVideo BWHz视频, , 100,

测量设置、平均值/保持、数字租用器, 20,

跟踪/检测器，跟踪平均单个

4. 按，然后等待Average/Hold显示20/20。重新启动

5. 按，然后按。查看/显示，显示，显示线打开 6. 转动旋钮，通过目测将显示线设置在显示噪声层的平均振幅处。

7. 确认测量是在分析仪噪声地板上进行的，而不是在显示的10 kHz范围内的残余响应上进行的。

注意如果在进行测量时出现残余响应，则忽略该响应。

8. 在表2-1的10 MHz列中输入显示线的值作为测量的平均噪声级。

9. 通过在测量值上加上-30db，将测量值标准化为1hz BW。

注意加上–30分贝值是因为当用1 kHz BW测量时，用于计算1 Hz BW中噪声功率值的公式是：

标准化噪声=10 Log（BW 2/BW 1），其中BW 2是我们测量的1 kHz BW，BW 1是我们要标准化的1 Hz BW。

因此，10log（1000）=30db，因此在1hz BW的情况下，噪声地板将降低30db。

10.在表2-1中输入显示的平均噪声级的标准化值。

11.标准化显示的平均噪声值应小于规范值。

12.将分析仪中心频率更改为表2-1中列出的下一个值。

13.重复步骤7至步骤12，填写表2-1中分析仪频率范围的剩余部分。

表2-1显示的平均噪声级（DANL）结果

中心频率 实测平均噪声级（dBm） 标准化平均噪声级/（1hz BW）（dBm） 试验限值（dBm）

10兆赫 –150个

2千兆赫 –150个

6千兆赫 –148个

13千兆赫 –147个

20千兆赫 –142个

26.5千兆赫 –135个

合集下载

是德科技keysight n9320b射频频谱分析仪使用手册说明书技术指标,原安捷伦agilent

是德科技keysight n9320b射频频谱分析仪使用手册说明书技术指标,原安捷伦agilent

Keysight N9320B

RF Spectrum Analyzer

9 kHz to 3.0 GHz

Data Sheet02 | Keysight | N9320B RF Spectrum Analyzer - Data Sheet

The spectrum analyzer

will meet its

specifications when:

It is within its calibration cycle It

has been turned on at least 30

minutes. It has been stored at

an ambient temperature within

the allowed operating range for

at least two hours before being

turned on; if it has been stored

previously at a temperature

range inside the allowed storage

range, but outside the allowed

operating range.“Specifications” describe the performance of parameters covered by the product

warranty and apply to the full temperature range of 5 to 45 °C, unless otherwise noted.

“Typical” values describe additional product performance information that is not covered

by the product warranty. It is performance beyond specifications that 80 percent of the

FB-XK3101(N)电子称重仪表使用说明书

FB-XK3101(N)电子称重仪表使用说明书

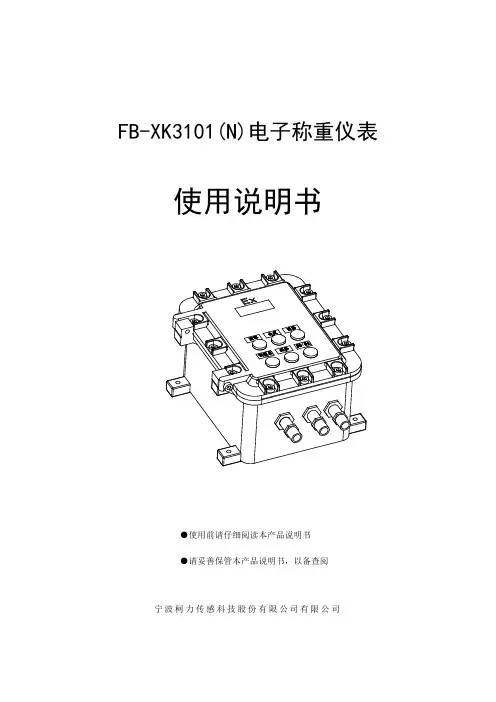

FB-XK3101(N)电子称重仪表
