发电机的启动电流计算公式

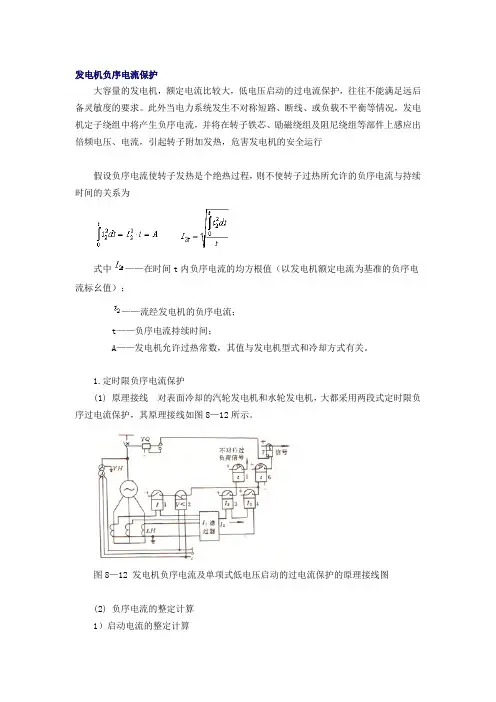

发电机负序电流保护

大容量的发电机，额定电流比较大，低电压启动的过电流保护，往往不能满足远后备灵敏度的要求。此外当电力系统发生不对称短路、断线、或负载不平衡等情况，发电机定子绕组中将产生负序电流，并将在转子铁芯、励磁绕组及阻尼绕组等部件上感应出倍频电压、电流，引起转子附加发热，危害发电机的安全运行

假设负序电流使转子发热是个绝热过程，则不使转子过热所允许的负序电流与持续时间的关系为

式中——在时间t内负序电流的均方根值（以发电机额定电流为基准的负序电流标幺值）；

——流经发电机的负序电流；

t——负序电流持续时间；

A——发电机允许过热常数，其值与发电机型式和冷却方式有关。

1.定时限负序电流保护

(1) 原理接线 对表面冷却的汽轮发电机和水轮发电机，大都采用两段式定时限负序过电流保护，其原理接线如图8—12所示。

图8—12 发电机负序电流及单项式低电压启动的过电流保护的原理接线图

(2) 负序电流的整定计算

1）启动电流的整定计算 动作于信号的保护部分（继电器3） 按躲开发电机长期允许的负序电流和最大负荷时负序滤过器的不平衡电流整定，一般情况下取

动作于跳闸的保护部分（继电器4），保护的启动电流按下面两个条件整定。按转子发热条件整定，启动电流值为

式中A——发电机允许过热的时间常数。对非强迫式冷却的发电机，1s负序电流热稳定常数

对绕组内冷却的汽轮发电机，容量为200MW时，；对水轮发电机.

T——值班人员有可能采取措施消除负序电流的时间，一般取120s，如值班人员在此时间内来不及消除产生负序电流的运行方式，则保护动作于跳闸。

对于表面冷却的发电机组，，代入上式后可得发电机的负序动作电流.

动作于跳闸的负序动作电流还需与相邻元件的负序电流后备保护在灵敏度上相配合

式中——配合系数，取1.1；

——在计算运行方式下，发生外部故障时流过相邻元件（一般只考虑升压变压器的情况）的负序短路电流刚好与其负序电流保护的启动电流相等时，流经被保护发电机的负序短路电流（考虑有否分支系数）。

第 1 页 共 5 页 1

各种电机额定电流的计算

1、电机电流计算：

对于交流电三相四线供电而言，线电压是380，相电压是220，线电压是根号3相电压

对于电动机而言一个绕组的电压就是相电压，导线的电压是线电压（指A相 B相 C相之间的电压，一个绕组的电流就是相电流，导线的电流是线电流

当电机星接时：线电流＝相电流；线电压＝根号3相电压。 三个绕组的尾线相连接，电势为零，所以绕组的电压是220伏

当电机角接时：线电流＝根号3相电流；线电压＝相电压。 绕组是直接接380的，导线的电流是两个绕组电流的矢量之和

功率计算公式 p=根号三UI乘功率因数 是对的

用一个钳式电流表卡在A B C任意一个线上测到都是线电流

三相的计算公式：

P＝1.732×U×I×cosφ

(功率因数：阻性负载＝1，感性负载≈0.7～0.85之间，P＝功率：W)

单相的计算公式：

P＝U×I×cosφ

空开选择应根据负载电流，空开容量比负载电流大20～30%附近。

啊，公式是通用的：

P＝1.732×IU×功率因数×效率（三相的）

单相的不乘1.732（根号3）

空开的选择一般选总体额定电流的1.2-1.5倍即可。

经验公式为：

380V电压,每千瓦2A,

660V电压,每千瓦1.2A,

3000V电压,4千瓦1A,

6000V电压,8千瓦1A。

3KW以上，电流=2*功率；3KW及以下电流=2.5*功率

2功率因数（用有功电量除以无功电量，求反正切值后再求正弦值）

功率因数cosΦ=cosarctg(无功电量/有功电量）

视在功率S

有功功率P

无功功率Q

功率因数cos＠（符号打不出来用＠代替一下）

视在功率S＝（有功功率P的平方＋无功功率Q 的平方） 再开平方

而功率因数cos＠＝有功功率P／视在功率S

星三角启动时间的确定

计算公式：

（容量开方×2）+4 （秒）

一、口诀

电机起动星三角，起动时间好整定；

容量开方乘以二，积数加四单位秒。

电机起动星三角，过载保护热元件；

整定电流相电流，容量乘八除以七。

二、容量计算

发电机容量为200KVA时，计算KW， 200×0.8＝160KW

0.8为功率因数（范围0.7-0.9，通常取0.8），即cosφ＝0.8

（1）、计算电机容量

功率KW÷功率因数0.8，

例如37KW÷0.8＝46.25KVA

（2）、计算星三角启动转换时间

46.25开方√2（根号2）＝6.800735≈6.801 6.801×2+4＝17.602≈17.6秒。

（3）、说明

由于电机负荷多种多样，启动转换时间需要根据实际进行调整，不能一味的套用公式

计算，在实际中会出现偏差，甚至因此造成启动失败！

三、实际操作时可以按照以下方法进行设定：

1.空载或负荷较轻时，按下启动按钮后观测启动电流，随着电机转速上升电流会逐渐

减小，到某一值时不再下降，此时即为Y转△的最佳时间。（保险起见可以再多加2秒）

2.负荷较重时，Y起力矩只有△的1/3，电机转速达到一定程度后停止上升，距离额定转 速还有一定差距，此时启动电流往往在额定电流1.2倍以上，这种状态下不及时转换，

有害无益！电机转速可能下降，热继电器可能动作，造成启动失败！

四、电机为什么要采用星三角启动？

星三角启动一般用在较大功率电机和较重负载的启动中。目的是为了减小电机启动时

对电网产生的冲击波动，从而影响到其他用电设备的正常工作，电机全压启动时的电流

为额定电流的4-7倍，可见冲击非常大。对于电源容量小，负荷重的电网冲击尤为严重

。

五、Y-△启动过程中，Y接法的实际含义是什么？

电动机的每相组绕由△接法时承压380变为Y接法时承压220，限制了启动电流的同时，

启动力矩也被降低为正常时1/3左右。电器可能动作，造成启动失败！

电流计算公式：

变压器的额定电流。电机的额定电流。电灯的额定电流。变压器的容量。这些如何计算为什么每个人的计算公式都不同

1、变压器的铭牌上都标有变压器的容量和实际的额定电流。计算变压器的额定电流，必须知道变压器的容量和电压等级，额定电流Ie=容量S/*U；

2、电动机的铭牌上标有电机的有功功率和额定电流。如果要计算，公式是Ie=P/*U*Pf（P为电机功率，Pf为功率因数）

3、电灯比较简单，一般都是单相回路，比如60W的电灯，电流I=60/220=。灯泡可视为纯阻负载，功率因数趋于1。

4、变压器的容量就指其视在功率，公式S=*U*Ie 问题：

380V三相电机,,功率因素

答 案

三相公式(效率η＝时):

I＝P/×U×cosφ×η)

补充答案

一台排风扇是三相电机，它的标签上只写了电压380V，功率是4KW，还有转速，那么怎么计算它的电流呢

问题：三相电机水泵功率是，380V，怎么算出来的额定电流是7A

对称三相交流电路功率：P＝根号3UIcosφ

(P＝功率，根号3＝，cosφ＝功率因数，阻性负载为1，感性负载在～之间)计算取

即：I＝P/(根号3×U×cosφ)＝3700/×380×=可取7(A) 负载的额定电流与断路器的额定电流应该保持怎样的关系

选择断路器时除了注意稍大于负载的额定电流之外 还应注意负载的启动电流 如果控制负载较大 就不宜选择分断能力较低的断路器 因为其分断能力较低 会造成因启动电流过大而动作。

断路器的额定电流要大于负载的额定电流至少在倍以上，基本上是在短路、接地的情况下断路器才能去动作；断路器不能长期工作在额定电流，要留有一定空间量。
