光纤交换机 方案

简介

光纤交换机是一种用于数据传输的网络设备，它利用光纤作为传输介质，具有高速、宽带和低延迟的特点。本文将介绍光纤交换机的基本原理、功能和应用场景，并提供一种光纤交换机的方案供参考。

光纤交换机的基本原理

光纤交换机通过光纤接收和发送数据，实现网络设备之间的数据交换。它基于光纤通信技术，利用光信号传输数据，具有以下基本原理：

1. 光纤传输：光纤交换机利用光纤作为传输介质，通过调制和解调光信号来传输数据。光纤具有高速、高带宽和低损耗的特点，能够满足大规模数据传输的需求。

2. 光电转换：光纤交换机中的光电转换器负责将光信号转换为电信号，并将其发送到网络设备。同时，光电转换器还能将接收到的电信号转换为光信号，以便传输到其他设备。

3. 数据交换：光纤交换机通过数据交换芯片实现数据的接收和转发。数据交换芯片能够根据设备的MAC地址进行数据转发，并具有高效的数据处理能力和低延迟。

光纤交换机的功能

光纤交换机作为一种高级网络设备，具有多种功能，包括：

1. 数据交换：光纤交换机能够实现数据包的接收和转发，确保数据能够准确地传输到目标设备。它能够根据设备的MAC地址对数据进行转发，提高网络的可靠性和性能。

2. VLAN支持：光纤交换机支持虚拟局域网(VLAN)的划分和管理。VLAN可以将一个物理局域网划分为多个逻辑局域网，提高网络的安全性和管理灵活性。

3. QoS支持：光纤交换机支持服务质量(QoS)的管理，能够根据数据的优先级和类型进行流量控制和带宽分配。QoS功能可以确保网络中关键数据的传输质量，提高网络的性能和稳定性。

4. 安全性：光纤交换机支持MAC地址过滤、访问控制列表(ACL)和端口安全等安全功能，保护网络免受未经授权的访问和攻击。 5. 管理功能：光纤交换机提供多种管理接口，包括命令行界面(CLI)、图形用户界面(GUI)和远程管理。管理员可以通过这些接口对交换机进行配置、监控和管理。

光纤交换机的应用场景

光纤交换机广泛应用于以下场景：

1. 数据中心：光纤交换机作为数据中心网络的核心设备，承担数据中心网络的数据交换和管理。它能够满足大规模数据中心的高速数据传输需求，并提供可靠的数据转发和QoS支持。

2. 企业网络：光纤交换机可以用于构建企业内部的局域网(LAN)和广域网(WAN)。它能够提供高速、安全的数据传输和灵活的网络管理能力，满足企业对网络性能和可靠性的要求。

3. 云计算：光纤交换机可以用于构建云计算平台的网络基础设施。它能够支持大规模的虚拟机迁移和数据传输，并提供高效的网络管理和安全保护。

4. 视频监控：光纤交换机可以用于视频监控系统的网络构建。它能够实时传输高清视频数据，并支持视频数据的存储和管理。

5. 高性能计算：光纤交换机可以用于构建高性能计算网络。它能够支持大规模计算节点之间的数据传输，并提供低延迟和高吞吐量的网络连接。

光纤交换机方案示例

在设计光纤交换机方案时，我们需要考虑以下因素：

1. 网络规模和带宽需求：根据实际应用需求确定网络的规模和所需带宽。这将决定我们选择的光纤交换机的性能和规格。

2. 网络拓扑：确定网络的拓扑结构，包括交换机之间的连接方式和网络节点的布局。这将决定我们选择的交换机的端口数和接口类型。

3. 安全需求：根据网络的安全需求选择具备相应安全功能的交换机。这将确保网络免受未经授权的访问和攻击。

4. 管理需求：根据网络的管理需求选择具备相应管理功能的交换机。这将方便管理员对交换机进行配置、监控和管理。

下面是一个光纤交换机方案示例：

方案概述

该方案适用于一个中型企业网络，具有以下特点： • 网络规模：200个用户

• 带宽需求：1Gbps

• 网络拓扑：三层网络结构

方案组成

该方案主要由以下组件组成：

1. 交换机：选择一台具备24个千兆以太网接口和4个光纤接口的三层交换机作为核心交换机。这将提供足够的接口数量和带宽供200个用户使用。

2. 光纤模块：选择适配交换机的多模光纤模块，支持1千兆以太网光纤接口的连接。

3. 光纤：选择适配光纤模块的多模光纤，提供足够的带宽和传输距离。

4. 网络管理软件：选择一套功能齐全的网络管理软件，实现对交换机的全面管理和监控。

方案实施步骤

1. 配置核心交换机：通过命令行界面或图形用户界面配置核心交换机的基本参数，包括IP地址、VLAN划分和QoS设置等。

2. 连接用户设备：利用光纤模块和光纤将用户设备与核心交换机进行连接。

3. 测试网络连接：通过网络管理软件测试网络的连通性和带宽性能，确保网络正常运行。

4. 配置网络管理软件：根据实际需求配置网络管理软件，实现对交换机的监控和管理。

总结

本文介绍了光纤交换机的基本原理、功能和应用场景，并提供了一个光纤交换机方案供参考。光纤交换机作为一种高级网络设备，具有高速、宽带和低延迟的特点。它广泛应用于数据中心、企业网络、云计算、视频监控和高性能计算等领域。在设计光纤交换机方案时，我们需要考虑网络规模、带宽需求、安全需求和管理需求等因素，以确保网络的性能、可靠性和安全性。

合集下载

Cisco思科光纤交换机配置说明及常用命令

Cisco思科光纤交换机配置说明及常用命令

Cisco思科光纤交换机配置说明及常⽤命令

你还在为不知道Cisco思科光纤交换机配置说明⽽烦恼么？下⾯⼩编为⼤家收集的Cisco思科光纤交换机配置说明教程，希望能帮到⼤家，⼀起来看看吧！

Cisco思科光纤交换机配置说明的⽅法

1. 初始化信息

⾸次设置，必须通过console进⾏连接(需要U⼝转DB9针的接⼝线，专门卖接⼝线的有卖⼤约30元)，然后进⾏初始化设计，以后设定IP后可通过LAN进⾏登陆

具体步骤：(红⾊字体部分着重注意，需要进⾏设置，⼤部分按照默认设置即可，⽽且设置的部分进⼊管理⼯具软件可以更改)---- System Admin Account Setup ----

Enter the password for "admin": password

Confirm the password for "admin": password

--- Basic System Configuration Dialog ---

This setup utility will guide you through the basic configuration of the system. Setup configures only enough connectivity formanagement of the system.

Press Enter at any time to skip any dialog. Use ctrl-c at anytime to skip the remaining dialogs.

Would you like to enter the basic configuration dialog (yes/no): y

Create another login account (yes/no) [n]:

Configure read-only SNMP community string (yes/no) [n]:

光纤交换机介绍(简)

光纤交换机介绍(简)

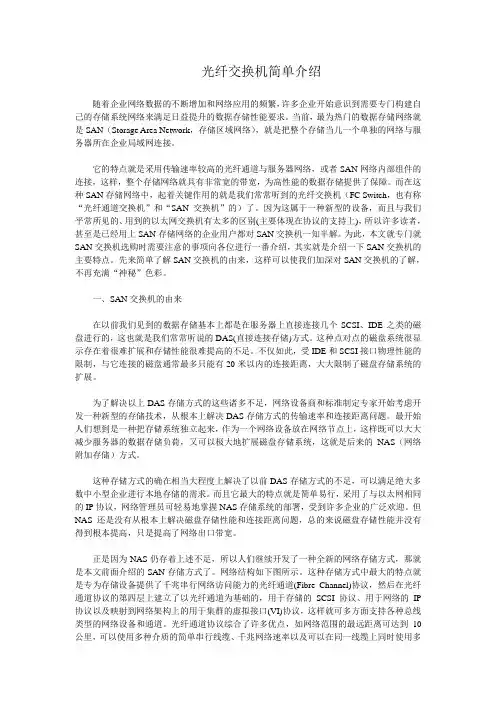

光纤交换机简单介绍

随着企业网络数据的不断增加和网络应用的频繁，许多企业开始意识到需要专门构建自己的存储系统网络来满足日益提升的数据存储性能要求。当前，最为热门的数据存储网络就是SAN（Storage Area Network，存储区域网络），就是把整个存储当儿一个单独的网络与服务器所在企业局域网连接。

它的特点就是采用传输速率较高的光纤通道与服务器网络，或者SAN网络内部组件的连接，这样，整个存储网络就具有非常宽的带宽，为高性能的数据存储提供了保障。而在这种SAN存储网络中，起着关键作用的就是我们常常听到的光纤交换机（FC Switch，也有称“光纤通道交换机”和“SAN交换机”的）了。因为这属于一种新型的设备，而且与我们平常所见的、用到的以太网交换机有太多的区别(主要体现在协议的支持上)，所以许多读者，甚至是已经用上SAN存储网络的企业用户都对SAN交换机一知半解。为此，本文就专门就SAN交换机选购时需要注意的事项向各位进行一番介绍，其实就是介绍一下SAN交换机的主要特点。先来简单了解SAN交换机的由来，这样可以使我们加深对SAN交换机的了解，不再充满“神秘”色彩。

一、SAN交换机的由来

在以前我们见到的数据存储基本上都是在服务器上直接连接几个SCSI、IDE之类的磁盘进行的，这也就是我们常常听说的DAS(直接连接存储)方式。这种点对点的磁盘系统很显示存在着很难扩展和存储性能很难提高的不足。不仅如此，受IDE和SCSI接口物理性能的限制，与它连接的磁盘通常最多只能有20米以内的连接距离，大大限制了磁盘存储系统的扩展。

为了解决以上DAS存储方式的这些诸多不足，网络设备商和标准制定专家开始考虑开发一种新型的存储技术，从根本上解决DAS存储方式的传输速率和连接距离问题。最开始人们想到是一种把存储系统独立起来，作为一个网络设备放在网络节点上，这样既可以大大减少服务器的数据存储负荷，又可以极大地扩展磁盘存储系统，这就是后来的NAS（网络附加存储）方式。

博科光纤交换机配置

博科光纤交换机配置

博科光纤交换机配置

本⽂以Brocade 300 光纤交换机来举例说明。

博科交换机的默认IP地址是10.77.77.77，⽤户名admin，密码：password。

登陆交换机

在⽹络连接中添加IP地址“10.77.77.**（⼦⽹掩码“255.0.0.0）”；

开始->运⾏CMD，输⼊telnet 10.77.77.77并输⼊账号密码后，可进⼊交换机字符管理界⾯。telnet使⽤的默认23端⼝。

交换机的端⼝表⽰为（A,B）或者（A,B;C,D）。A,C表⽰交换机的ID号，默认是1，多个交换机级联时ID输⼊相应交换机的ID；

B,D表⽰交换机的端⼝号，编号从1开始，具体端⼝编号顺序如下图所⽰：

别名（alias）设置

新建alias

命令格式：alicreate [alias名称],[端⼝号或者wwn设备]

在为交换机划分zone时，为了⽅便⽤户清楚地知道每个端⼝的⽤途或接线情况，可以给每个端⼝或者某⼏个端⼝取⼀个别名。

⼀个alias中可以同时包含⼀个或多个端⼝作为它的成员。每个成员也可以同时属于多个alias。alicreate “alias_name”,”1,2” //新建别名alias_name，并将交换机1的端⼝2加⼊别名alias_name中

alicreate “alias_name”,”1,2;1,4” //新建别名alias_name，并将端⼝2、4加⼊到别名alias_name中

修改alias

命令格式：aliadd [alias 名称]，[要添加的端⼝号或设备]aliadd “alias_name”,”1,3” //将端⼝3加⼊到已有的别名“alias_name”中

aliadd “alias_name”,”1,2” //将端⼝2加⼊到已有的别名“alias_name”中

查看、删除aliasalishow //查看alias列表

alidelete “alias_name” //删除别名“alias_name”

（完整版）博科光纤交换机基本配置

（完整版）博科光纤交换机基本配置

（完整版）博科光纤交换机基本配置

博科 300光交换配置⼿册1.设备⽰意图

2.配置准备

Brocade交换机采⽤B/S架构，远程客户端通过交换机以太⽹管理端⼝实现对交换机的监控及配置。在配置之前⾸先要在客户端安装JAVA运⾏环境JRE。3.设备配置

修改客户端IP地址与交换机为同⼀⼦⽹10.77.77.100；

打开浏览器输⼊http://10.77.77.77按下回车后会弹出登陆对话框；户名：admin 密码：password

备注：admin: 可以执⾏所有的命令并查看交换机状态和修改交换机的配置user: 执⾏Show命令来查看交换机的状态?改变密码

以admin⾝份执⾏passwd命令

会显⽰每个⽤户，可以依次修改他们的密码4.常⽤配置命令

1)Tip: 可使⽤下⾯的命令来检查Fabric OS的版本

sw:admin> version Kernel: 5.3.1 Fabric OS: v3.0.2c

Made on: Thu Apr 19 12:02:15 PDT 2002 Flash: Thu Apr 19 12:04:03 PDT 2002 BootProm: T ue Apr 26 18:33:23 PST 2002

2)ipAddrShow –显⽰交换机的IP设置

sw:admin> ipAddrShow

Ethernet IP Address: 10.77.77.77 Ethernet Subnetmask: 255.255.255.0 Fibre Channel I

P Address: none Fibre Channel Subnetmask: none Gateway Address: 0.0.0.0 ? ipAddrSe

t

3)为交换机设置IP地址

sw:admin> ipAddrSet

Ethernet IP Address [10.77.77.77]: 192.168.66.107 Ethernet Subnetmask [0.0.0.0]: 255
