运动控制实验室实习报告

运动控制实习报告

一、实习背景

运动控制是现代工业领域中关键的技术之一，它广泛应用于自动化生产线、机器人工作站、飞行器、医疗设备等众多领域。为了了解和掌握运动控制的基本原理和技术，我在实习期间选择了从事与运动控制相关的实习工作。

二、实习目标

1.了解运动控制系统的基本组成和工作原理；

2.掌握运动控制中常见的数学模型和算法；

3.学会使用运动控制设备进行实验和调试；

4.参与运动控制系统的开发和优化过程。

三、实习内容及实施过程

在实习期间，我主要参与了某公司的运动控制系统开发项目，具体内容包括以下几个方面： 1.了解运动控制系统的基本组成和工作原理。通过学习相关资料和参观实验室设备，我了解了运动控制系统通常由运动控制器、执行器和传感器等部分组成，并学习了其工作原理和通信方式。

2.学习运动控制中的数学模型和算法。我系统学习了运动学和动力学方面的知识，并掌握了运动控制中常见的数学模型和算法，如PID控制器、模糊控制、自适应控制等。

3.实验与调试。在实习期间，我通过实验室设备的调试和实验操作，掌握了运动控制系统的操作和调试方法，包括参数设置、控制信号调节等。

4.参与系统开发和优化。在实习过程中，我参与了运动控制系统的开发和优化工作，与团队成员共同解决系统中的技术难题、进行性能优化，并进行了相关实验和测试。

四、实习心得体会

通过参与实习工作，我对运动控制系统有了更深入的了解，并掌握了运动控制中的基本原理和技术。通过实践操作，我对运动控制系统的工作过程和调试方法有了更加清晰的认识。 在实习期间，我还学到了团队合作的重要性。在项目中，我们团队成员之间密切配合，相互交流，共同解决问题，取得了良好的成果。

另外，在实习中，我还发现了运动控制技术的应用前景广阔。运动控制系统在工业领域中有着重要的应用，它能够提高生产效率和质量，降低成本，为人们的生活带来便利。

通过这次实习，我对运动控制技术有了更加深入的了解，也增强了对未来工作的信心。我相信，在今后的工作中，我会更加积极主动地学习和应用运动控制技术，为提高工作效率和质量做出贡献。

运动控制实训总结

标题:运动控制实训总结

正文:

运动控制是机器人控制技术中的重要组成部分,是机器人实现自主运动的关键。本次实训旨在让学生掌握运动控制的基本理论和应用技能,为后续的机器人实践应用打下坚实的基础。在实训过程中,我们按照以下步骤进行:

一、学习运动控制基础知识

在实训开始前,我们首先学习了运动控制基础知识,包括运动控制算法、传感器和执行器的应用、运动控制系统的建模等内容。通过学习这些内容,学生了解了运动控制的基本思想和实现方法,为后续的实训操作打下了坚实的基础。

二、进行实验操作

在实训过程中,我们按照课程要求进行了多个实验操作,包括使用PID控制算法实现机器人的平滑运动、使用模糊控制算法实现机器人的避障运动、使用神经网络实现机器人的运动预测和控制等。通过实验操作,学生掌握了不同的运动控制算法和传感器/执行器的应用技巧,并且对运动控制系统的建模和调试有了更深入的理解。

三、进行仿真实验

在实验操作的基础上,我们进行了仿真实验,通过搭建运动控制系统并进行仿真测试,验证运动控制算法的性能和效果。通过仿真实验,学生可以更加直观地了解运动控制系统的运行状况,并对运动控制算法的参数进行调整和优化,以提高系统的性能和可靠性。

四、总结与反思 在实训结束后,我们对所有实验操作进行了总结和反思。通过总结,我们了解到学生在运动控制实训中取得了哪些成果和进步,同时也发现了哪些不足之处。通过反思,我们提高了学生的实验操作能力和系统调试能力,为今后的机器人实践应用打下了坚实的基础。

拓展:

除了本次运动控制实训,学生还可以参考相关书籍、论文和视频教程,进一步深入学习和了解运动控制的相关理论和应用。同时,学生也可以参加机器人比赛和实践项目,将所学的运动控制技能应用于实际问题中,不断提高自己的机器人控制技术和实践能力。

百度文库 - 让每个人平等地提升自我

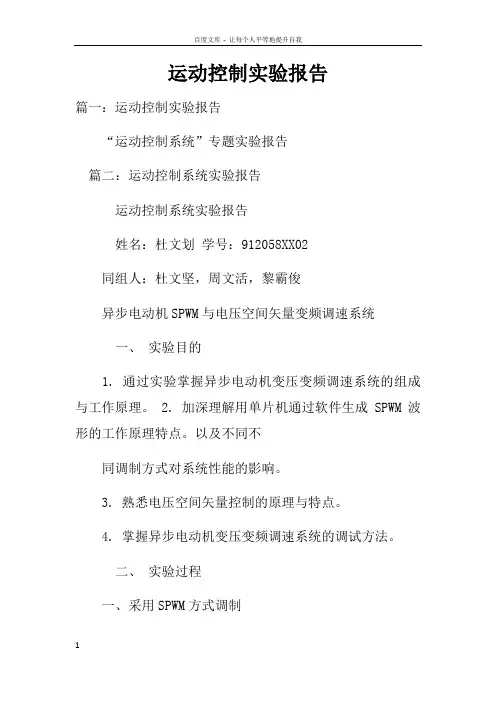

1 运动控制实验报告

篇一：运动控制实验报告

“运动控制系统”专题实验报告

篇二：运动控制系统实验报告

运动控制系统实验报告

姓名：杜文划 学号：912058XX02

同组人：杜文坚，周文活，黎霸俊

异步电动机SPWM与电压空间矢量变频调速系统

一、 实验目的

1. 通过实验掌握异步电动机变压变频调速系统的组成与工作原理。 2. 加深理解用单片机通过软件生成SPWM波形的工作原理特点。以及不同不

同调制方式对系统性能的影响。

3. 熟悉电压空间矢量控制的原理与特点。

4. 掌握异步电动机变压变频调速系统的调试方法。

二、 实验过程

一、采用SPWM方式调制 百度文库 - 让每个人平等地提升自我

2 1. 同步调制

30HZ下

电机气隙磁通分量波形如下示：

电机气隙磁通轨迹如下：

定子电流波形如下示： IGBT两端波形如下示

:

定子端电压波形如下示：

50HZ下

电机气隙磁通分量波形如下示： 电机气隙磁通轨迹如下：

定子电流波形如下示： IGBT两端波形如下示：

定子端电压波形如下示：

波形分析：

电机气隙磁通两相绕组之间相差约60°。 电机磁通轨迹50Hz时更接近圆形。

对定子电流：30Hz时和50Hz时呈正弦波，但其中有很多的高频分量。 IGBT的疏密程度反映了脉冲宽度调制的过程，越密表示频率越高。 定子电压呈正弦分布。 百度文库 - 让每个人平等地提升自我

3 同步调制方式在50Hz比较好。

2、异步调制

30HZ下

电机气隙磁通分量波形如下示： 电机气隙磁通轨迹如下：

定子电流波形如下示：IGBT两端波形如下示：

定子端电压波形如下示：

50HZ下

电机气隙磁通分量波形如下示：电机气隙磁通轨迹如下：

运动控制实习报告

指导老师：

学生姓名：

班级序号：

学 号：

一 实习目的

1.要求掌握一般的运动控制方法和原理。

2.要求熟练掌握步进电机驱动技术、微机接口技术、单片机原理及接口技术，数控轮廓插补原理，计算机高级语言硬件编程。

3.了解一般运动控制系统常用机械结构，熟练掌握步进电机控制方法。

4.了解一般交流伺服电机控制方法，变频器使用方法等。

二 实验装置

运动控制实验仪是一个平面两轴驱动的运动装置，机械部分采用丝杆螺母的传动方式，脉冲当量0.0125mm，由单片机控制，通过步进电机驱动。通过编制相应的控制程序，可以在图板上给出不同的图形，使运动过程更加明了，便于观察。

运动控制仪可采用单片机控制也可以采用计算机控制，其结构如下图所示：

驱动检测电路板上留有单片机控制和计算机控制的接口。单片机控制系统和计算机控制系统分开来控制，当采用单片机控制系统时，不能同时采用计算机控制，这时应将计算机与驱动检测电路接线断开。反之亦然。

原理图如下：

单片机控制电路分为显示电路，键盘电路、脉冲锁存和光槽开关信号读取电路、光隔电路组成。步进电机分配脉冲对应锁存器地址为A000H，其中高四位是Y轴

信号，低四位是X轴信号。信号从高到低排列依次为：高压（+24V）信号(置0关断，置1开通)、A相信号（置0关断，置1开通）、B相信号（置0关断，置1开通）、C相信号（置0关断，置1开通）。

光槽开关信号缓冲器74LS244读写地址为E000H。

三 实验原理

1 键盘显示综合

功能要求：

1.实现数据输入过程自动左移，譬如要输入数字123，则按下1键后数码管最右端显示1，按下2键后2占据原来最右端的数码管，1要左移一位。

2.编制十进制到二进制转换程序将输入的十进制数转换成二进制存储起来。
