机械连接接头检测报告

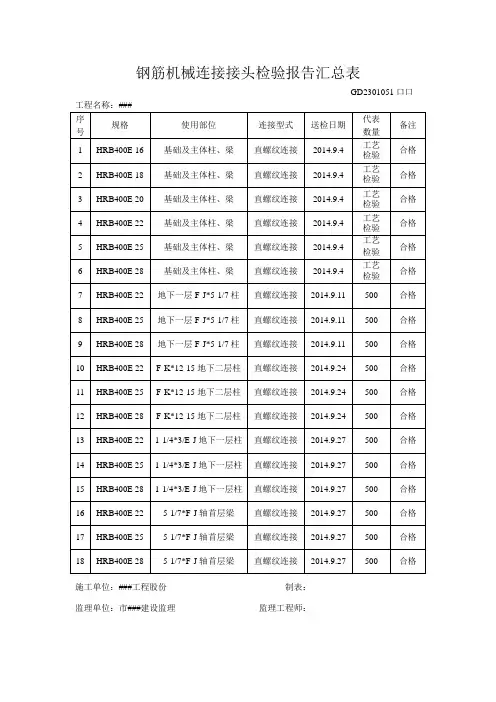

钢筋机械连接接头检验报告汇总表

GD2301051口口

工程名称：###

序号 规格 使用部位 连接型式 送检日期 代表

数量 备注

1 HRB400E 16 基础及主体柱、梁 直螺纹连接 2014.9.4 工艺

检验 合格

2 HRB400E 18 基础及主体柱、梁 直螺纹连接 2014.9.4 工艺

检验 合格

3 HRB400E 20 基础及主体柱、梁 直螺纹连接 2014.9.4 工艺

检验 合格

4 HRB400E 22 基础及主体柱、梁 直螺纹连接 2014.9.4 工艺

检验 合格

5 HRB400E 25 基础及主体柱、梁 直螺纹连接 2014.9.4 工艺

检验 合格

6 HRB400E 28 基础及主体柱、梁 直螺纹连接 2014.9.4 工艺

检验 合格

7 HRB400E 22 地下一层F-J*5-1/7柱 直螺纹连接 2014.9.11 500 合格

8 HRB400E 25 地下一层F-J*5-1/7柱 直螺纹连接 2014.9.11 500 合格

9 HRB400E 28 地下一层F-J*5-1/7柱 直螺纹连接 2014.9.11 500 合格

10 HRB400E 22 F-K*12-15地下二层柱 直螺纹连接 2014.9.24 500 合格

11 HRB400E 25 F-K*12-15地下二层柱 直螺纹连接 2014.9.24 500 合格

12 HRB400E 28 F-K*12-15地下二层柱 直螺纹连接 2014.9.24 500 合格

13 HRB400E 22 1-1/4*3/E-J地下一层柱 直螺纹连接 2014.9.27 500 合格

14 HRB400E 25 1-1/4*3/E-J地下一层柱 直螺纹连接 2014.9.27 500 合格

15 HRB400E 28 1-1/4*3/E-J地下一层柱 直螺纹连接 2014.9.27 500 合格

焊接及机械连接出厂合格证及进场检验报告

第一篇：焊接及机械连接出厂合格证及进场检验报告

4.1.4.7 焊接及机械连接出厂合格证及进场检验报告 Ⅰ 基本要求和内容

（1）凡采用焊接或机械连接的受力钢筋均应有力学性能检验告，其被连接母材质量检验结果均须符合设计及有关标准、规范及规程的规定。

（2）在工程开工正式焊接之前，参与该项施焊的焊工应进行现场条件下的焊接工艺试验，并经试验合格后，方可正式生产。

（3）不同的钢筋接头其力学性能检验应从外观检查合格的成品接头或制品中按批随机抽取试件分别作拉伸、弯曲或抗剪等检验，见质控（建）表4.1.4.7－1～3，其批量应符合下列要求：

1）凡钢筋牌号、直径及尺寸相同的焊接网和焊接骨架为同一验收批，且每300件为一批，一周内不足300件亦按一批。

2）闪光对焊以同一台班，同一焊工完成的300个同牌号、同直径的钢筋焊接接头作为一批，当同一台班内焊接的接头数量较少时，可在一周内累计，若累计仍不足300个接头，则亦按一批。

3）钢筋电弧焊在现浇混凝土结构中，以同牌号钢筋、同接头类型不大于300个接头为一批。在房屋结构中,按不超过二楼层中300个同牌号钢筋、同型式接头为一批，不足300个仍按一批。

4）钢筋电渣压力焊和钢筋气压焊在现浇混凝土结构中，以同牌号钢筋不大于300个接头为一批；在房屋结构中，按不超过二楼层中300个同牌号钢筋接头为一批，不足300个仍按一批。

5）预埋件钢筋埋弧压力焊T型接头以300件同类型预埋件为一批。一周内连续焊接时，可以累计，不足300件时亦按一批。

6）钢筋机械连接以同一施工条件下采取同一批材料的同等级、同型式、同规格不超过500个接头一批，当现场检验连续10个验收批抽样合格率为100％，验收批的数量可为1000个接头（现场安装同一楼层不足500个或1000个接头时仍按一批）。 7）预埋件钢筋电弧焊T型接头以300件同类型预埋件为一批，一周内连续焊接时，可以累计，不足300件时仍按一批。

钢筋机械连接接头检验报告

委托编号：

检验编号：

工 程 名 称 代 表 批 量

委 托 单 位 收 样 日 期 年 月 日

使 用 部 位 检 验 日 期 年 月 日

样 品 来 源 报 告 日 期 年 月 日

检 验 性 质 生 产 厂 家

见 证 单 位 见 证 人

母材情况

钢筋牌号、标志、公称直径 取 样 人

连 接 形 式

检 验 依 据

检 验 项 目 及 结 果

检 验 项 目 计量

单位 标准要求 检 测 结 果

单 项 判 定

1 2 3

实 测 直 径 mm

极 限 荷 载 kN

抗 拉 强 度 MPa

断口离接头距离 mm —

断 裂 特 征 — 延 断

检 验

结 论

检验单位（盖章）

备 注

技术负责人： 校核人： 检验人： 钢筋机械连接接头检验试验样品送样注意事项

钢筋机械连接接头试件的取样长度为：8 d0+L+200mm。

同一施工条件下采用同一批材料的同等级、同型式、同规格接头，以500个接头为一验收批进行检验与验收，不足500个也作为一个验收批。对接头的每一验收批，必须在工程结构中随机截取3个接头试件作抗拉强度试验，按设计要求的接头等级进行评定。

样品标识必须填清楚工程名称、委托单位、使用部位、生产厂家、代表批量、强度代号、连接形式等信息。

连云港广播影视文化产业城B区工程

直螺纹连接工艺试验报告

承包单位：通州建总集团有限公司

监理单位：连云港市建设监理有限公司

2015 年6月20日

目 录

1、直螺纹连接工艺试验报告

2、钢材机械连接接头试验报告

3、钢筋直螺纹连接套筒产品合格证

4、直螺纹连接接头制作、安装、检验技术指导

直螺纹连接工艺试验报告

一、指导依据

1、钢筋机械连接通用技术规程 JGJ 107-2010

2、滚轧直螺纹钢筋连接接头 JG 163-2004

3、普通螺纹公差 GB/T 197-2003

4、一、施工准备

1、材料 ：（1）钢筋：HRB400E 级φ16钢筋，生产单位为山东日照钢铁，力学性能及直径均达到《GB1499.2-2007》规范要求，有出场合格证及质量证明书，钢筋无锈蚀和油污。（2）直螺纹连接套：螺纹规格M33.18×3.0,适用品种 HRB335、 HRB400，设计接头等级II级，有产品合格证、套筒及套筒原材质量证明书。

2、设备：（1） 主要设备： HGS-40C型钢筋直螺纹(剥肋)滚丝机床 （功率 4KW、 电压 380V）（2）其它设备：管钳、断筋机等。

3、作业条件：（1）操作人员熟悉钢筋机械连接技术规程（JGJ107-2010）滚轧直螺纹钢筋连接接头(JG163-2004)和相关条款。（2）380V 三相交流电源。（3）套筒无锈蚀、油脂、裂缝节疤等缺陷，尺寸符合产品质量标准要求，丝扣干净，完好无损。（4）操作手要熟悉设备的操作规程，具备安全防护能力，防止发生挤伤、 触电等事故。

4、主要的参数有：接头性能等级、咬合丝扣数。

二、机械连接方法简介

1、机械连接。机械连接是通过钢筋与连接件的机械咬合作用或钢筋端面的承压作用，将一根钢筋中的力传递至另一根钢筋的连接方法。钢筋机械连接技术是一项新型钢筋连接工艺，被称为继绑扎、电焊之后的“第三代钢筋接头”。钢筋直螺纹套筒连接是机械连接中的一种，是将钢筋连接端头采用专用滚轧设备和工艺，通过滚丝轮直接将钢筋端头滚轧成直螺纹，并用相应的连接套筒将两根待连接钢筋连接成一体的钢筋连接。
