lte无线网络规划的流程

浅谈TD—LTE无线网络规划

1 TD-LTE无线网络主要技术

首先是物理层关键技术。TD-LTE 无线网络的物理层关键技术主要有多址技术、基本传输技术、MIMO 技术、帧结构以及编码调制等技术。一般的，该无线网络的传输技术是OFDM 调制技术，该技术能够减轻无线信道多径扩展形成的时间弥散性对无线网络系统造成的影响。适当采用宏小区、热点以及微小区等不同环境中的MIMO技术来进行信道编码，并对子帧长度进行规定。其次是网络层关键技术。LTE 与以往的3GPP 接入网进行比较，其RNC 节点减少，一般采用单层结构，优点是减小了信号延迟，简化了网络环境，且成本较低，更加趋向于现在典型的IP 宽带网的结构，实现了诸多3G 网络实现不了的目标，加快了网路发展的进程。

2 TD-LTE无线网络的规划特点和要点

LTE 网络规划是在现有网络的基础上进行规划建立的，并不只是单独孤立的，因此，规划时就需要对现有的网络基础进行充分考虑，协调2G、3G 网络进行同步发展，对其与2G、3G 网络的网络定位以及业务承载力进行充分考虑，在选擇覆盖区域时，应对业务区进行连续覆盖。

由于LTE 网络网络特性和使用的技术与2G、3G 网络有很大差异，因此规划建设又有独特的特点。首先是频率规划，LTE 网络频率组成是同频组网，因此在实际频率规划时应将规划的重点由频率复用转到小区间的同频率干扰问题上。其次是网络覆盖方面，LTE 网络对速率的要求极高，它会对网络的整体覆盖性能产生直接影响，因为LTE 网络承担的业务主要以高速数据为主。小区边缘的速率目标不断增加，则网络的覆盖半径就会越小。再次是网络的容量，影响LTE 网络容量的参数较多，而各参数之间又互相作用、互相制约，因此小区的吞吐量不易通过理论数据计算出来。在进行容量规划时，可通过仿真来获得小区的边缘吞吐量数值。最后是MIMO 技术在LTE 网络中的使用，不同的天线组合类型对网络的覆盖能力以及小区的吞吐量会有不同的影响，LTE可采用多天线组合类型的方式进行网络覆盖的容量规划。

4G LTE网络规划之PRACH规划以及邻区规划和PCI规划

PRACH规划是4G LTE网络规划中的重要环节之一，它涉及到无线接入过程中的初始接入过程和系统消息的传递。邻区规划则是为了确保网络的无缝覆盖和优化网络质量而进行的规划工作。PCI规划则是为了避免邻区间的干扰而进行的规划工作。本文将详细介绍4G LTE网络规划中的PRACH规划、邻区规划和PCI规划的内容和要点。

一、PRACH规划

1. PRACH的定义和作用

PRACH（Physical Random Access Channel）是LTE系统中用于UE（User

Equipment）初始接入过程的物理信道。它的作用是为UE提供初始接入信道，使其能够与基站建立连接，并进行后续的系统消息交互。

2. PRACH的参数配置

PRACH的参数配置包括PRACH的频率、时隙配置、前导码配置和功率配置等。其中，频率配置是指PRACH信道所占用的频率资源；时隙配置是指PRACH信道所占用的时隙资源；前导码配置是指PRACH信道的前导码类型和数量；功率配置是指PRACH信道的传输功率。

3. PRACH规划的考虑因素

在进行PRACH规划时，需要考虑以下因素：

（1）覆盖范围：PRACH信道的覆盖范围应能够满足网络的覆盖需求，同时避免过度覆盖和重叠覆盖。 （2）容量需求：PRACH信道的容量需求与网络中的用户数量和数据流量密切相关。需要根据实际情况进行容量规划，确保网络能够满足用户的需求。

（3）干扰控制：PRACH信道的配置应考虑与邻区间的干扰情况，避免干扰对网络性能的影响。

4. PRACH规划的步骤

PRACH规划的步骤如下：

（1）确定PRACH信道的频率资源和时隙资源。

（2）配置PRACH信道的前导码类型和数量。

（3）确定PRACH信道的传输功率。

（4）进行PRACH信道的覆盖优化和干扰控制。

二、邻区规划

1. 邻区的定义和作用

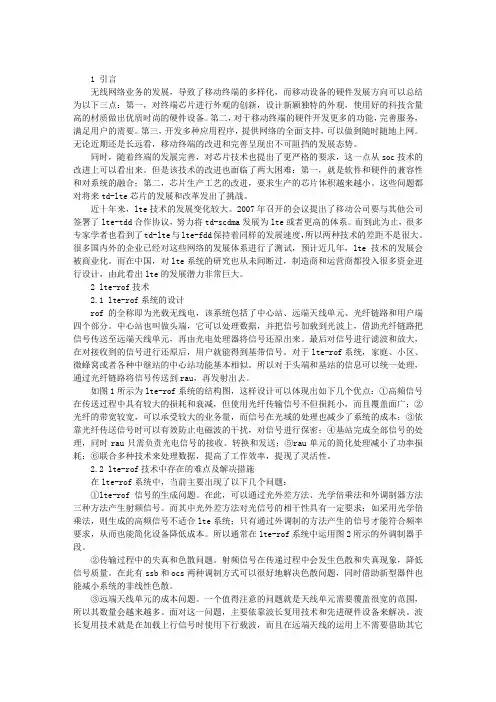

1 引言

无线网络业务的发展，导致了移动终端的多样化，而移动设备的硬件发展方向可以总结为以下三点：第一，对终端芯片进行外观的创新，设计新颖独特的外观，使用好的科技含量高的材质做出优质时尚的硬件设备。第二，对于移动终端的硬件开发更多的功能，完善服务，满足用户的需要。第三，开发多种应用程序，提供网络的全面支持，可以做到随时随地上网。无论近期还是长远看，移动终端的改进和完善呈现出不可阻挡的发展态势。

同时，随着终端的发展完善，对芯片技术也提出了更严格的要求，这一点从soc技术的改进上可以看出来。但是该技术的改进也面临了两大困难：第一，就是软件和硬件的兼容性和对系统的融合；第二，芯片生产工艺的改进，要求生产的芯片体积越来越小。这些问题都对将来td-lte芯片的发展和改革发出了挑战。

近十年来，lte技术的发展变化较大。2007年召开的会议提出了移动公司要与其他公司签署了lte-tdd合作协议，努力将td-scdma发展为lte或者更高的体系。而到此为止，很多专家学者也看到了td-lte与lte-fdd保持着同样的发展速度，所以两种技术的差距不是很大。很多国内外的企业已经对这些网络的发展体系进行了测试，预计近几年，lte技术的发展会被商业化。而在中国，对lte系统的研究也从未间断过，制造商和运营商都投入很多资金进行设计，由此看出lte的发展潜力非常巨大。

2 lte-rof技术

2.1 lte-rof系统的设计

rof的全称即为光载无线电，该系统包括了中心站、远端天线单元、光纤链路和用户端四个部分。中心站也叫做头端，它可以处理数据，并把信号加载到光波上，借助光纤链路把信号传送至远端天线单元，再由光电处理器将信号还原出来。最后对信号进行滤波和放大，在对接收到的信号进行还原后，用户就能得到基带信号。对于lte-rof系统，家庭、小区、微蜂窝或者各种中继站的中心站功能基本相似。所以对于头端和基站的信息可以统一处理，通过光纤链路将信号传送到rau，再发射出去。

LTE容量规划流程

一、LTE容量规划的流程

这是LTE容量规划的模型图，从图上我们可以看到容量规划首先需要话务模型及需求分析，然后是每用户吞吐量和组网结构。根据吞吐量和组网结构确定区域需求容量和每基站容量。再确定覆盖基站数目和容量基站数据，最后得到需要建设的基站总数目。

需要注意的是容量规划需要与覆盖规划相结合，最终结果同时满足覆盖和容量的需求。

容量规划需要根据话务模型和组网结构对不同的区域进行规划。除业务能力外，还需综合考虑信令各种无线空口资源；话务模型及需求分析注意针对客户的需求及话务模型进行分析，如目标用户数、业务次数、忙时激活率等等。

每用户吞吐量是基于话务模型及一定假设进行计算得出。整网需求容量是网络整体容量需求，等于每用户吞吐量乘以用户数。网络配置分析包括频率复用模式、带宽、站间距、MIMO模式等考虑因素。每基站容量基于一定网络配置进行系统仿真，得出平均基站承载的容量。 二、话务模型的构成

话务模型由业务模型和话务模型两部分组成。

什么是业务模型呢？是指在通信过程中，各种业务在数据传输角度所表现出来的特征，包括忙时业务的次数、业务的渗透率、业务的前反向吞吐量、业务的市场等。

话务模型:指网络中所有用户的呼叫行为所表现出来的平均统计特征。可以根据业务分布和业务模型归纳出用户的话务模型。

业务模型和话务模型都有相对的指标，典型的业务指标主要包括业务次数、业务渗透率、会话时长等；典型的话务模型指标主要包括前向、反向吞吐量、业务时长，主被叫的次数等。

三、用户业务行为

用户行为主要由业务次数和业务渗透率构成。业务次数指用户忙时（统计周期为小时）发起的业务次数。

业务渗透率，用户使用每种业务的比例，有时需要区分场景考虑业务的使用情况，比如密集城区/城区等场景或者用户区分高中低端，但最后都可归结业务渗透率。

四、业务模型

业务模型主要表征业务的特点，主要考虑以下因素。

 该业务的典型承载速率
