梁式转换层结构设计要点论述
近年来,在高层建筑设计中,为满足建筑使用功能需要,底部数层常设置为大空间,而上部标准层多为小开间,致使上层的部分竖向承重结构不能直接落地,需要设置结构转换。常用的转换形式为梁式。梁式转换层由于具有结构可靠性强、传力途径长、构造简单和施工方便等方面的优点,因此在高层建筑结构设计中得到了广泛的应用。本文主要论述了高层建筑梁式转换层结构设计要点。

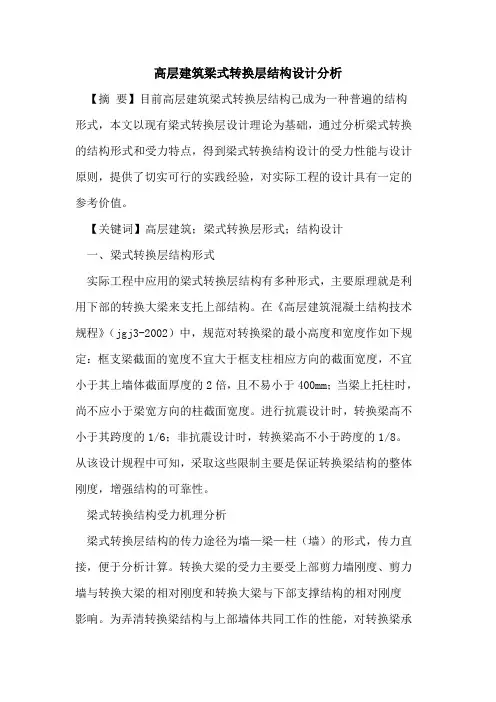

1 梁式转换层结构形式及受力机理分析
梁式转换层结构在实际工程中的应用有多种形式,主要原理就是利用下部的转换大梁来支托上部结构。在《高层建筑混凝土结构技术规程》(JGJ3-2010)中,规范对转换梁的最小高度和宽度作如下规定:框支梁截面的宽度不宜大于框支柱相应方向的截面宽度,不宜小于其上墙体截面厚度的2倍,且不易小于400mm;当梁上托柱时,尚不应小于梁宽方向的柱截面宽度。进行抗震设计时,转换梁高不小于其跨度的1/6;非抗震设计时,转换梁高不小于跨度的1/8。从该设计规程中可知,采取这些限制主要是保证转换梁结构的整体刚度,增强结构的可靠性。
梁式转换层结构的传力途径为墙-梁-柱(墙)的形式,传力直接,便于分析计算。转换大梁的受力主要受上部剪力墙刚度、剪力墙与转换大梁的相对刚度和转换大梁与下部支撑结构的相对刚度影响。从计算分析不论转换大梁上部墙体的形式如何,只要墙体有一定长度,转换大梁中的弯矩就会比不考虑上部墙体作用要小,同时转换大梁也会有一段范围出现受拉区。
2 高层建筑梁式转换层结构设计原则
2.1 减少转换竖向构件
在结构转换时,尽可能的减少需转换的竖向构件,需转换的竖向构件存在越多,转换层结构的刚度的突变越大,对建筑结构的抗震就越不利。
2.2 转换柱以及剪力墙对称布置
对于转换柱和剪力墙设置的时候尽量让它们对称, 梁上面的立柱最好是转换成梁跨中, 以免在转换梁变形的时候,在梁上面立柱的柱脚位置出现转角较大的情况,而且带动立柱的柱脚发生非常大的变形,导致柱的剪切和弯曲,致使立柱造成非常大的内力导致超筋。
2.3 强化转换层下部主体的结构刚度
为了保证建筑物下部整体结构的抗震、延性、强度以及刚度等能力,应该对转换层下部的主体结构尽量的强化其结构的刚度,对于转换层上部进行弱化结构刚度,使得转换层的上下部的结构变形以及结构刚度特征接近。一般多采取提高混凝土的强度等级、增加转换层下部主体结构构件的截面尺寸、增设剪力墙等很多方法对其下部主体结构的刚度进行强化。
2.4 转换层结构位置可低不可高
当转换层的位置偏高时,容易造成框支剪力墙结构在转换层附近的内力和刚度都会降低,不利于抗震设计,而且抗震设计的底层框支剪力强结构和概念结构都存在着差别。在必须使用高位转换的时候,必须要控制转换层下部框支结构相同效率的刚度,也就是轴向变形、 剪切、弯曲等的刚度需要重点考虑,这一措施对减少层间内力突变以及未移角都显得非常重要。与此同时,对落地剪力墙的间距限制必须要比底层框支剪力墙结构要求更加严格。
3 梁式转换层的结构设计实例分析
某高层建筑,高度为65m,地上部分共18层,地下室层高4.5m,一至二层为商业用房,层高4.5m,三至十八层为住宅;层高为3m。
3.1 结构竖向布置
对于此工程来说,建筑的侧向刚度宜下大上小,且应避免刚度突变。在设计过程中就是要强化下部,弱化上部。可以采用的方法有以下几种:
(1)与建筑专业协商,使尽可能多的剪力墙落地,必要时甚至可在底部增设部分剪力墙(不伸上去)。除核心筒部分剪力墙在底部必须设置外,还与建筑专业协商后,让两侧各有一片剪力墙落地。这些无疑都大大增强了底部刚度。
(2)加大底部剪力墙厚度。转换层以下剪力墙中,核心筒部分的厚度取为600mm,其余部分的厚度取为400mm。
(3)底部剪力墙尽量不开洞或开小洞,以免刚度削弱太大。 (4)适当减少转换层上部剪力墙数目,控制剪力墙厚度,并可在某些较长剪力墙中部开结构洞,以弱化上部刚度。弱化上部剛度不仅对控制刚度比有利,还可减轻建筑物重量,减小框支梁承受的荷载;增大结构自振周期,减小地震作用力。工程综合采用上述几种方法后, 转换层上下刚度比在X方向为0.725,在Y方向为0.813,满足规范要求,效果良好。虽然上下部刚度比满足要求,但毕竟工程仍属于竖向不规则结构,转换层及其下各层为结构薄弱层, 因而应将该两层的地震剪力乘以1.15的增大系数。
3.2 结构平面布局
工程底部为框架-剪力墙结构,体型简单、规则;上部为纯剪力墙结构。在剪力墙平面布置上,东西向完全对称,南北向质量中心与刚度中心偏差不超过2m,结构偏心率较小。除核心筒外,其余剪力墙布置分散、均匀;且尽量沿周边布置,以增强抗扭效果。查阅计算结果, 扭转为主的第一自振周期与平动为主的第一自振周期之比为0.85,各层最大水平位移与层间位移比值不大于1.3,均满足平面布置及控制扭转的要求。
3.3 梁式转换层结构的设计与构造
3.3.1 转换梁的设计与构造要求
转换梁的截面尺寸一般宜由剪压比计算确定,以避免脆性破坏和具有合适的含箍率。转换梁不宜开洞,若需要开洞,洞口宜位于梁中和轴附近。洞口上、下弦杆必须采取加强措施,箍筋要加密,以增强其抗剪能力。上、下弦杆箍筋计算时宜将剪力设计值乘放大系数1.2。当洞口内力较大时,可采用型钢构件来加强。
转换梁的混凝土强度等级不应低于C30。转换梁上、下主筋的最小配筋率非抗震设计时为0.3%,转换梁中主筋不宜有接头,转换梁上部主筋至少应有50%沿梁全长贯通,下部主筋应全部贯通伸入柱内。
3.3.2 框支柱的设计与构造要求
框支柱截面尺寸一般系由其轴压比计算确定。地震作用下框支柱内力需调整。抗震设计时,框支柱的柱顶弯矩应乘以放大系数,每层每根柱承受的剪力之和应取基底剪力的20%;当框支层为3层及3层以上时,每层框支柱承受剪力之和应取基底剪力的30%;框支柱剪力调整后,应相应调整框支柱的弯矩及柱端梁的剪力、弯矩,框支柱轴力可不调整。 框支柱全部纵向钢筋配筋率,抗震等级一级时不小于1.2%,二级时不小于1.0%,三级时不小于0.9%,四级及非抗震设计时不小于0.8%。纵向钢筋间距抗震设计时不大于200mm,且不小于80mm,全部纵向钢筋配筋率不宜大于4% 。
3.4 转换梁的截面设计方法
3.4.1 转换梁截面设计方法的选择
托柱形式转换梁截面设计。当转换梁承托上部普通框架时,在转换梁常用截面尺寸范围内,转换梁的受力基本和普通梁相同,可按普通梁截面设计方法進行配筋计算。当转换梁承托上部斜杆框架或剪力墙时,转换梁将承受轴向拉力,此时应按偏心受拉构件进行截面设计。
3.4.2 托墙形式转换梁截面设计
当转换梁承托上部墙体满跨不开洞时,转换梁与上部墙体共同工作,其受力特征与破坏形态表现为深梁,此时转换梁截面设计方法宜采用深梁截面设计方法或应力截面设计方法,且计算出的纵向钢筋应沿全梁高适当分布配置。由于此时转换梁跨中较大范围内的内力比较大,故底部纵向钢筋不宜截断和弯起,应全部伸入支座。当转换梁承托上部墙体为小墙肢时,转换梁基本上可按普通梁的截面设计方法进行配筋计算,纵向钢筋可按普通梁集中布置在转换梁的底部。
4 结束语
综上所述,在高层建筑转换层结构设计中,应该掌握相关理论,根据建筑平面及功能要求合理选择转换层形式,运用概念设计的方法,这是设计工作中解决原则问题的良好方法,在掌握概念设计的前提下,再用计算去验证概念设计,使设计质量进一步提高。另一方面,合理的结构平面和竖向布置可以从整体上形成良好的抗震体系,保证建筑物的安全性和经济性。
参考文献
[1]中国建筑科学研究院.JGJ 3-2010高层建筑混凝土结构技术规程[S].北京:中国建筑工业出版社,2011.
[2]中国建筑科学研究院.GB50011-2010建筑抗震设计规范[S].北京:中国建筑工业出版社,2011.
[3]唐兴荣.高层建筑转换层结构设计与施工(第二版)[M].北京:中国建筑建筑工业出版社,2012.
