谱仪放大器

红外光谱仪的组成部件及作用
红外光谱仪是一种用于测量红外光的仪器，广泛应用于化学、物理、生物、医药等领域。

它主要由以下几个部件组成：
1.光源系统：红外光谱仪的光源系统主要是用来提供红外光，以照射样品并产生光谱。

通常使用的光源有气体放电灯、激光等。

2.样品室：样品室是放置样品的区域，它需要保持干净、干燥，并且具有可重复使用的能力。

样品可以是固体、液体或气体，其大小和形状应适应样品室的大小和形状。

3.光谱仪：光谱仪是红外光谱仪的核心部分，它可以将光源发出的红外光照射到样品上，并将样品产生的光谱收集起来。

光谱仪通常由光栅、反射镜、狭缝等组成。

4.检测器：检测器是用来检测样品产生的光谱并将其转化为电信号的装置。

通常使用的检测器有光电倍增管、热电偶等。

5.数据处理系统：数据处理系统是用来处理检测器检测到的电信号并将其转化为光谱数据的系统。

它通常包括放大器、滤波器、ADC （模数转换器）等。

6.真空系统：真空系统是用来保持样品室内的真空度的系统。

在红外光谱仪中，为了避免样品受到空气的影响，通常需要将样品室抽成真空。

7.控制系统：控制系统是用来控制红外光谱仪各个部件的操作和工作的系统。

它通常包括计算机、控制器、执行器等。

8.计算机系统：计算机系统是用来控制红外光谱仪的工作和数据
处理的系统。

它通常包括计算机硬件、软件等。

以上是红外光谱仪的主要组成部件及其作用。

这些部件协同工作，使得红外光谱仪能够测量样品的红外光谱并进行分析。

1．说明：核辐射探测器辐射探测器是将入射射线的信息(能量、强度、种类等)转换成电信号或其它易测量信号的转换器，即传感器或换能器。

是用来对核辐射和粒子的微观现象，进行观看和研究的传感器件﹑装置或材料。

2．核辐射探测的要紧内容有哪些？辐射探测的要紧内容有：记录入射粒子的数量(射线强度)，测定射线的种类，确信射线的能量等。

应用要求不同，探测的内容可能不同，利用的辐射探测器也可能不同。

3．常见的核辐射探测器按工作原理可分成哪几类？常见的辐射探测器，按工作原理可分成以下几类:①利用射线通过物质产生的电离现象做成的辐射探测器，例如，电离室、半导体探测器等。

②利用射线通过物质产生荧光现象做成的探测器，例如，闪烁计数器。

③利用辐射损伤现象做成的探测器，例如，径迹探测器。

④利用射线与物质作用产生的其他现象，例如，热释光探测器。

⑤利用射线对某些物质的核反映、或彼此碰撞产生易于探测的次级粒子做成的探测器，例如，中子计数管。

⑥利用其他原理做成的辐射探测器。

4．闪烁计数器由哪几个部份组成？答：闪烁计数器由闪烁体和光电倍增管等组成。

5．核辐射探测器输出的脉冲，其哪些参量与射线强弱、能量大小有着什么样的定性关系？入射射线强时，单位时刻内产生的脉冲数就多一些；入射粒子能量大时，产生的光子就多，脉冲幅度就大一些，从这些情形即可测知射线的强度与能量。

6．对用作核辐射探测器的闪烁体有哪些要求？①闪烁体应该有较大的阻止本领，如此才能使入射粒子在闪烁体中损耗较多的能量，使其更多地转换为光能，发出较亮的闪光。

为此，闪烁体的密度及原子序数大一些对测量γ射线是适合的。

②闪烁体应有较大的发光效率(也称转换效率)。

③闪烁体对自己发出的光应该是透明的，如此，闪烁体射出的光子能够大部份(或全数)穿过闪烁体,抵达其后的光电倍增管的阴极上，产生更多的光电子。

④闪烁体的发光时刻应该尽可能短。

闪烁体的发光时刻越短，它的时刻分辨能力也就越强，在必然时刻距离内，能够观测的现象也就更多，能够幸免信号的重叠。

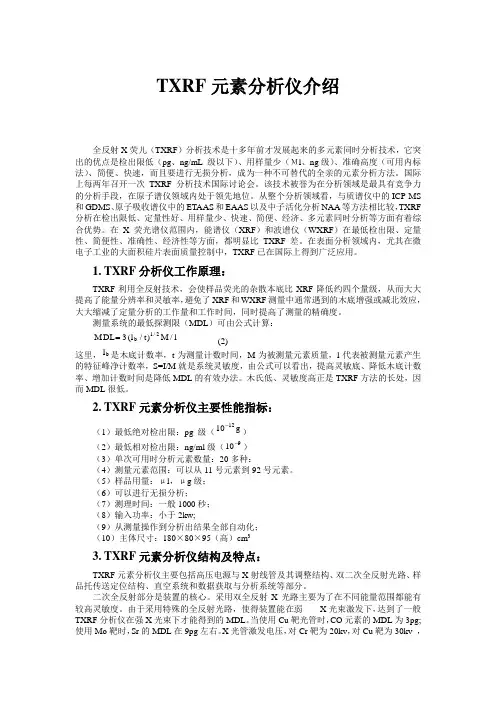

TXRF元素分析仪介绍全反射X荧儿（TXRF）分析技术是十多年前才发展起来的多元素同时分析技术，它突出的优点是检出限低（pg、ng/mL 级以下）、用样量少（Μl、ng级）、准确高度（可用内标法）、简便、快速，而且要进行无损分析，成为一种不可替代的全亲的元素分析方法。

国际上每两年召开一次TXRF分析技术国际讨论会。

该技术被誉为在分析领域是最具有竞争力的分析手段，在原子谱仪领域内处于领先地位。

从整个分析领域看，与质谱仪中的ICP-MS 和GDMS、原子吸收谱仪中的ETAAS和EAAS以及中子活化分析NAA等方法相比较，TXRF 分析在检出限低、定量性好、用样量少、快速、简便、经济、多元素同时分析等方面有着综合优势。

在X荧光谱仪范围内，能谱仪（XRF）和波谱仪（WXRF）在最低检出限、定量性、简便性、准确性、经济性等方面，都明显比TXRF差。

在表面分析领域内，尤其在微电子工业的大面积硅片表面质量控制中，TXRF已在国际上得到广泛应用。

1. TXRF分析仪工作原理：TXRF利用全反射技术，会使样品荧光的杂散本底比XRF降低约四个量级，从而大大提高了能量分辨率和灵敏率，避免了XRF和WXRF测量中通常遇到的木底增强或减北效应，大大缩减了定量分析的工作量和工作时间，同时提高了测量的精确度。

测量系统的最低探测限（MDL）可由公式计算：MDL2/1l(3=(2)M)t/l/b这里，b l是木底计数率，t为测量计数时间，M为被测量元素质量，l代表被测量元素产生的特征峰净计数率，S=I/M就是系统灵敏度，由公式可以看出，提高灵敏底、降低木底计数率、增加计数时间是降低MDL的有效办法。

木氏低、灵敏度高正是TXRF方法的长处，因而MDL很低。

2. TXRF元素分析仪主要性能指标：1012-）（1）最低绝对检出限：pg 级（g10-）（2）最低相对检出限：ng/ml级（9（3）单次可用时分析元素数量：20多种：（4）测量元素范围：可以从11号元素到92号元素。

傅里叶红外光谱仪各部件的作用傅里叶红外光谱仪是一种分析物质分子的工具，它能够确定有机和无机物质的分子的化学成分，结构和反应特性。

红外光谱仪主要由以下几个部分组成：一、光源光源是傅里叶红外光谱仪的关键部分之一，用于产生足够的光子以激发化合物分子的振动，从而制造出红外光谱。

常见的光源有钨灯、氘灯、红外激光等。

每种光源都有其独特的优点和限制条件，根据样品的需要来选择不同的光源，以实现精确的分析过程。

二、样品架样品架位于光源与探测器之间，用于支撑和安装待测样品。

在样品架上装有红外透明的窗口，可以透过光线，从而允许光线和样品进行交互。

通常使用碳化硅窗口或氟化镁窗口，具有良好的光学性能，以保证样品分析的准确性。

三、波长选择装置波长选择装置用于选择合适的波长以测量样品的吸收谱。

其中，常用的选择装置是自旋转棱镜和波片。

自旋转棱镜能够根据样品需求旋转，调整波长。

波片则能够通过改变振动方向，达到选择波长的目的。

四、探测器探测器是整个傅里叶红外光谱仪中最核心的部分之一，用于转换红外光线的信号为电信号。

通常使用的探测器有热电偶，半导体探测器，以及MCT探测器。

这些探测器都有自己的优缺点，需要选择正确的探测器来获得可靠的分析结果。

五、放大器放大器主要是用于放大探测器输出的电信号，增加信号的强度来完成红外分析。

放大器也是仪器的关键部分之一，主要有差动放大器和分立放大器两种类型。

差动放大器模拟处理频带宽，适用于各种样品类型，而分立放大器则更加适用于精密的测量和小量样品的分析。

傅里叶红外光谱仪的各部分相互作用，共同完成对目标材料分析的过程。

通过了解各部分的作用和特性，我们可以选取最合适的仪器适应实际需要。

系统由储液器、泵、进样器、色谱柱、检测器、记录仪等几部分组成。

储液器中的流动相被高压泵打入系统,样品溶液经进样器进入流动相,被流动相载入色谱柱(固定相)内,由于样品溶液中的各组分在两相中具有不同的分配系数,在两相中作相对运动时,经过反复多次的吸附-解吸的分配过程,各组分在移动速度上产生较大的差别,被分离成单个组分依次从柱内流出,通过检测器时,样品浓度被转换成电信号传送到记录仪,数据以图谱形式打印出来高效液相色谱仪主要有进样系统、输液系统、．分离系统、检测系统和数据处理系统，下面将分别叙述其各自的组成与特点。

1．进样系统液相色谱仪一般采用隔膜注射进样器或高压进样间完成进样操作，进样量是恒定的。

这对提高分析样品的重复性是有益的。

2．输液系统该系统包括高压泵、流动相贮存器和梯度仪三部分。

高压泵的一般压强为l．47～4．4X107Pa，流速可调且稳定，当高压流动相通过层析柱时，可降低样品在柱中的扩散效应，可加快其在柱中的移动速度，这对提高分辨率、回收样品、保持样品的生物活性等都是有利的。

流动相贮存错和梯度仪，可使流动相随固定相和样品的性质而改变，包括改变洗脱液的极性、离子强度、PH值，或改用竞争性抑制剂或变性剂等。

这就可使各种物质（即使仅有一个基团的差别或是同分异构体）都能获得有效分离。

3.分离系统该系统包括色谱柱、连接管和恒温器等。

色谱柱一般长度为10～50cm （需要两根连用时，可在二者之间加一连接管），内径为2～5mm，由"优质不锈钢或厚壁玻璃管或钛合金等材料制成，住内装有直径为5～10μm粒度的固定相（由基质和固定液构成）．固定相中的基质是由机械强度高的树脂或硅胶构成，它们都有惰性（如硅胶表面的硅酸基因基本已除去）、多孔性（孔径可达1000?）和比表面积大的特点，加之其表面经过机械涂渍（与气相色谱中固定相的制备一样），或者用化学法偶联各种基因（如磷酸基、季胺基、羟甲基、苯基、氨基或各种长度碳链的烷基等）或配体的有机化合物。

高纯锗γ能谱仪工作原理高纯锗γ能谱仪工作原理一、背景伽马射线能谱仪在核物理、放射性医学、天文学等领域扮演着重要作用。

高纯锗伽马射线能谱仪是目前最先进的能谱仪之一，其分辨率比其他能谱仪高出数十倍，使其在能谱分析方面具有独特的优势。

高纯锗γ能谱仪靠什么实现高精度的能谱分析呢？本文将从工作原理角度介绍。

二、基本原理高纯锗γ能谱仪主要由锗探头、放大器、线性电压控制器、多道分析器和计算机组成。

锗探头是该仪器的关键部分，它直接接触放射性物质，吸收伽马射线，将伽马射线能量转换成电脉冲信号。

锗探头一般分为P型和N型，其中比较常用的是P型。

三、探头工作原理P型探头是由P型半导体和N型半导体组成的，它在工作时被逆偏，N 型半导体处于底电势，而由于P型半导体被逆偏，探头的表面将自然形成正电势。

当伽马射线进入探头时，会与探头原子发生相互作用，与原子电子互相作用使电子被释放而成为自由电子，自由电子在探头中游移，与探头中的P型半导体形成比例计数器，该比例计数器对高纯锗γ能谱仪的分辨率有着决定性影响。

四、信号分析高纯锗γ能谱仪探头接受到伽马射线后，将其能量转换成电脉冲信号后输出，并经过高放大倍数的放大器放大，信号经过线性电压控制器调整电压后，进入多道分析器进行能谱分析。

在多道分析器内部，信号通过放大和形成尖峰后输入到计算机中进行信号处理，获得样品伽马能谱。

五、总结高纯锗γ能谱仪是一种基于半导体原理制作的精密仪器，其通过伽马线与P型探头的相互作用产生电子，从而实现能谱分析。

其次通过信号放大与分析，最后输出样品的伽马能谱。

随着科学技术的不断更新，高纯锗伽马射线能谱仪将在各个领域发挥着越来越重要的作用。

1、名词解释：核电子学：物理学、核科学与技术、电子科学与技术、计算机科学与技术等相结合而形成的一门交叉学科。

核辐射探测器：利用辐射在气体、液体或固体中引起的电离、激发效应或其它物理、化学变化进行辐射探测的器件称为辐射探测器。

核仪器：是指用于核辐射产生或测量的一类仪器的统称。

能量-电荷转换系数：设辐射粒子在探测器中损失的能量为E，探测器产生的电子电荷数为N，则N/E称为探测器的能量-电荷转换系数θ。

θ=N/E能量线性：定义：是指探测器产生的离子对数平均值和所需消耗的粒子能量之间的线性程度。

探测器的稳定性：探测器中能量-电荷转换系数在环境温度T和电源电压V变化时的稳定性。

核电子学电路的稳定性：核电子学电路中能量-电荷转换系数在环境温度T和电源电压V变化时的稳定性。

信噪比：信号幅度与噪声均方根值之比冲击函数：系统函数：H(s)=Uo(s)/Ui(s)极点：系统函数中使分母为零的点零点：系统函数中使分子为零的点有源滤波器：将RC积分网络接在放大器的反馈回路里，就构成有源积分电路，或称为有源滤波器。

积分谱：改变阈电压U T，测量到相应的大于U T的脉冲数N(U T)，得到N(U T) - U T 分布曲线，得到的就是积分谱微分谱：从阈电压U Tn上的脉冲计数减去阈电压U Tn+1上的计数就可得到阈电压上间隔ΔU=U Tn-U Tn+1中的计数ΔN。

ΔN和U T的关系曲线，就是脉冲幅度分布曲线（微分谱）仪器谱：仪器实测得的能谱脉冲幅度分布谱：积分谱和微分谱道宽：Uw=Uu - U L > 0时间移动：输入脉冲的幅度和波形的变化引起定时电路输出脉冲定时时刻的移动时间晃动：系统的噪声和探测器信号的统计涨落引起的定时时刻的涨落时间漂移：元件老化、环境温度或电源电压变化（属于慢变化）引起的定时误差慢定时：μs量级的定时快定时：p s量级的定时（还有ns的说法）自然γ全谱：用仪器测得的，能量在及时keV-2.62MeV的自然γ仪器谱。

Si(Li)X射线谱仪一、实验目的：（1）、了解Si(Li)X射线谱仪的工作原理和基本性能；（2）、掌握Si(Li)X射线谱仪的使用方法；（3）、使用Si(Li)X射线谱仪分析未知元素的种类和含量；（4）、利用55Fe的特征X射线分析Si(Li)X射线谱仪的能量分辨率；二、实验仪器：Si(Li)探测器(7383型)1个、液氮冷却系统1套、前置放大器(2008型)1个、线性放大器(1713型)1个、高压电源(3102型)1个、微机多道系统1个、238Pu X射线源1个、55Fe X射线源1个、纯金属标准样品Sr 1个(50.0μg)、金属样品Cr+Sr 1个(Cr126.7μg,Sr75.0μg)、金属样品Mn+Sr 1个(Mn144.6μg,Sr75.0μg)、金属样品Fe+Sr 1个(Fe103.6μg,Sr75.0μg)、金属样品Co+Sr 1个(Co67.8μg,Sr75.0μg)、金属样品Ni+Sr 1个(Ni100.4μg,Sr75.0μg)、金属样品Zn+Sr 1个(Zn86.8μg,Sr75.0μg)、未知样品2个三、实验原理：（1）Si(Li)探测器的原理Si(Li)探测器是用锂漂移方法制成的P-I-N型探测器，即通过热处理让Li从P型单晶Si表面向内扩散，在表面一定深度内浓度超过受主杂质，使半导体类型反转成为N型，分界面处形成P-N结，通过外加高压调整节区宽度。

当射线进入节区时电离产生电子-空穴对，在电场作用下形成电流，电流大小与电子-空穴对数目相关，即与入射射线能量正相关，通过测量输出电流即可测量出入射射线的能量。

Si的原子序数是14，对低能γ射线和X射线的光吸收几率比较高，并具有良好的能量分辨率和线性以及搞得探测效率。

（2）Si(Li)X射线谱仪Si(Li)X射线谱仪的谱线展宽主要由电离统计涨落展宽Δ1和电子学噪声展宽Δ2两部分组成。

其中Δ1=2.35(wEF)1/2，W是Si中射线电离产生一对载流子的平均能量，当T=77K时， 3.76w≈eV，0.12F≈，是法诺修正因子，E是入射射线能量。

用于电离辐射探测器的放大器和电荷灵敏前置放大器的测试方法1 范围本文件规定了电离辐射探测器用的主放大器（成形放大器）和电荷灵敏前置放大器的测试方法。

本文件适用于半导体探测器、气体脉冲电离室、正比探测器用的主放大器和电荷灵敏前置放大器，也适用于闪烁探测器用的主放大器。

2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。

其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 2900.97-2016 电工术语核仪器：物理现象、基本概念、仪器、系统、设备和探测器GB/T 4960.2-2023 核科学技术术语第2部分：裂变反应堆GB/T 4960.6-2008 核科学技术术语第6部分：核仪器仪表GB/T 5962 NIM标准核仪器系统GB/T 8993-1998 核仪器环境条件与试验方法3 术语和定义GB/T 2900.97-2016、GB/T 4960.2-2023、 GB/T 4960.6-2008界定的以及下列术语和定义适用于本文件。

前置放大器preamplifier位于辐射探测器和主放大器或其它电部件之间并紧接在探测器输出端的电子放大器。

电荷灵敏前置放大器 charge-sensitive preamplier输岀信号正比于输入电荷，而与输入电容基本无关的前置放大器。

主放大器（成形放大器）main amplifier （shaping amplifier）在放大器系统中，跟在前置放大器之后且包含有脉冲成形网络的放大器。

电荷灵敏度 sensitivity，charge电荷灵敏前置放大器的输岀电压与输入电荷之比。

也可定义为输出电压与给定探测器入射粒子能量之比。

探测器电容 capaciunce of detector在指定的偏压下,探测器的极间电容。

矩形脉冲 rectangular pulse阶跃时间远小于顶部持续时间的平顶脉冲。

核电子学复习整理第一章一、名词解释探测效率：探测器探测到的粒子数与此时实际入射到探测器中的粒子总数的比值。

散粒噪声：（在电子器件或半导体探测器中）由于载流子产生和消失的随机涨落形成通过器件的电流的瞬时波动，或输出电压的波动，叫做散粒噪声。

分辨率：识别两个相邻的能量、时间、位置（空间）之间最小差值的能力。

（主要有能量分辨率、时间分辨率、空间分辨率）死时间校正：在监察信号的时间TIp内，如果再有信号输入都要被舍弃，因此监察时间就是堆积拒绝电路所产生的死时间。

计时电路就不应该把这个时间计入测量时间，而应从总的测量时间中扣除这个死时间得到活时间。

由测到的总计数除以活时间就是信号计数率。

这种办法称为死时间校正。

二、填空题1.核电子学是核科学与电子学相结合的产物；2.探测器按介质类型及作用机制主要分为：气体探测器、闪烁体探测器、半导体探测器；3.核电子学中主要的噪声指三类：散粒噪声、热噪声、低频噪声；4.核辐射探测器的输出信号特点是：随机分布的电荷或电流脉冲。

（时间特性、幅度上是非周期非等值的）；5.功率谱密度为常数即S(W)=a的噪声为白噪声。

三、简答题1.简述核电子学的信号特点。

答：1.随机性；2.信号弱，跨度大；3.速度快。

2.简述白噪声与干扰以及两者的区别。

答：干扰：主要是指空间电磁波感应，工频交流电网的干扰，以及电源纹波干扰等外界因素。

（可在电路和工艺上予以减小或消除）噪声：是由所采用的元器件本身产生的。

（可以设法减小但无法消除）白噪声定义为功率谱密度为常数的噪声。

3.降低前置放大器噪声的措施有哪些？答：1.输入级采用低频噪声器件；2.低温运行；3.减少冷电容Cs；4.反馈电阻Rf和探测器负载电阻RD选用低噪声电阻，阻值一般在109欧~1020欧左右。

除此之外，用滤波网络来限制频带宽度，也可进一步抑制噪声。

4.构成核电子学的测量系统的三部分是哪些？答：1.模拟信号获取和处理，2.模数变换，3.数据的获取和处理三个部分5.简述前置放大器的作用。

eds能谱仪原理
EDS能谱仪（EnergyDispersiveX-raySpectroscopy）是一种常用的扫描电镜附属设备，其工作原理是利用样品被电子激发后发射出的X射线能谱进行分析。

EDS能谱仪主要由X射线探测器、信号放大器、能量分析器和计算机控制系统等组成，其中X射线探测器是最核心的部件，能够将样品发射出的X射线转化成电荷信号。

信号放大器则将电荷信号放大并转化为电压信号，通过能量分析器的作用，能够将不同能量的X射线进行分离，并输出相应的能谱图。

通过对能谱图数据的处理和分析，可以确定样品中元素的类型和含量等信息。

EDS 能谱仪具有操作简便、高分辨率、高检测灵敏度等特点，在材料科学、地质学、生物学等领域有广泛的应用。

- 1 -。
