防水保护层技术交底

表C1—3 技 术 交 底 记 录

工程名称 香河山水田园住宅小区（三期）工程 交底部位 地下室防水工程

工程编号 06 日 期 2011.6.29

一、施工准备

1）、清理基层：基层表面采用铲刀和笤帚将突出物砂浆疙瘩等异物清除，并将尘土染物清理干净，如有油污等要用有机溶剂、钢丝刷等清除。

2）、基层必须牢固、平整光滑、均匀一致，无空鼓、起砂、麻面、蜂窝、裂缝现象。基层平整度用2m靠尺检查，靠尺与基层间最大空隙不应超过5mm，且每米长度内不得多于一处，空隙仅允许平缓变化。基层若不符合要求应用1:3水泥砂浆抹平。

3）、对所有阴阳角应用水泥砂浆抹成圆弧或钝角，圆弧半径要求R≥50mm。

4）、进行侧墙的施工时，必须搭设作业脚手架。

5）、防水基（垫）层表面必须干燥、干净、含水率不大于9%。其检测方法为将1m2卷材干铺在找平层上静置3-4小时，掀开检查覆盖部位，防水卷材上未见水印即可。

二、主要施工方法

防水卷材品种为两层SBS，Ⅰ型，卷材厚度3mm，施工方法为热熔满粘法。地下室底板以及上返梁四周侧面采用外防内贴法，上部采用外防外贴法。外墙防水卷材总体分两次施工，第一次从基底施工至-3m，然后再从-3m施工至设计标高。

工艺流程：清理→涂刷基层处理剂→卷材附加层铺贴→铺贴第一层SBS卷材→热熔封边→验收第一层卷材→铺贴第二层卷材→热熔封边→验收→做保护层

1、底板防水施工：

1）涂刷基层处理剂：基层清理之后待基层干燥后，开始用长柄滚刷进行基层处理剂的涂刷。涂刷要均匀一致，无漏刷或露底等现象存在，冷油涂刷后不可进入踩动，必须经过8h以上达到干燥程度（以不粘脚为宜）方可进行热熔法施工，以免失火。

2）附加层施工：基层处理剂干燥后，对特殊部位做附加层防水施工。所有阴阳角、集水坑、后浇带、施工缝、塔吊基础以及立面的管道根部等部位都需要做卷材附加层，附加层宽度要求500mm。方法是先按细部形状将卷材剪好，不要加热，在细部贴一下，视尺寸、形状合适后，再将卷材的底面（有热熔胶的一面），用手持汽油喷灯烘烤，待其底面呈熔融状态，即可立即粘贴在已涂刷一道密封材料的基层上，并压实铺牢。 3）大面铺贴

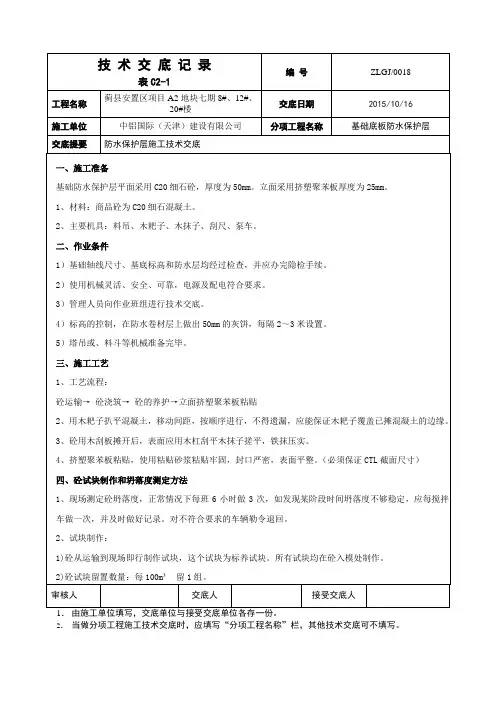

技 术 交 底 记 录

表C2-1 编 号 ZLGJ/0018

工程名称 蓟县安置区项目A2地块七期8#、12#、20#楼 交底日期 2015/10/16

施工单位 中铝国际（天津）建设有限公司 分项工程名称 基础底板防水保护层

交底提要 防水保护层施工技术交底

审核人 交底人 接受交底人

1． 由施工单位填写，交底单位与接受交底单位各存一份。

2． 当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。 一、施工准备

基础防水保护层平面采用C20细石砼，厚度为50mm。立面采用挤塑聚苯板厚度为25mm。

1、材料：商品砼为C20细石混凝土。

2、主要机具：料吊、木耙子、木抹子、刮尺、泵车。

二、作业条件

1）基础轴线尺寸、基底标高和防水层均经过检查，并应办完隐检手续。

2）使用机械灵活、安全、可靠，电源及配电符合要求。

3）管理人员向作业班组进行技术交底。

4）标高的控制，在防水卷材层上做出50mm的灰饼，每隔2～3米设置。

5）塔吊或、料斗等机械准备完毕。

三、施工工艺

1、工艺流程：

砼运输→ 砼浇筑→ 砼的养护→立面挤塑聚苯板粘贴

2、用木耙子扒平混凝土，移动间距，按顺序进行，不得遗漏，应能保证木耙子覆盖已摊混凝土的边缘。

3、砼用木刮板摊开后，表面应用木杠刮平木抹子搓平，铁抹压实。

4、挤塑聚苯板粘贴，使用粘贴砂浆粘贴牢固，封口严密，表面平整。（必须保证CTL截面尺寸）

四、砼试块制作和坍落度测定方法

1、现场测定砼坍落度，正常情况下每班6小时做3次，如发现某阶段时间坍落度不够稳定，应每搅拌车做一次，并及时做好记录。对不符合要求的车辆勒令退回。

2、试块制作：

1)砼从运输到现场即行制作试块，这个试块为标养试块。所有试块均在砼入模处制作。

2)砼试块留置数量：每100m³留1组。

技 术 交 底 记 录

表C2-1 编 号 ZLGJ/0018

工程名称 蓟县安置区项目A2地块七期8#、12#、20#楼 交底日期 2015/10/16

1 / 2

工程名称 风憬天下9号楼及车库 交底部位 基础筏板防水保护层

工程编号 日期

交底内容：

一、施工准备

1、 材料准备：

混凝土：选用商品细石混凝土，标号为C15。

2、主要机具：

序号 名称 单位 数量

1 汽车泵 台 1

2 平板振捣器 台 2

3 3m长刮杠 根 5

4 磨光机 根 2

5 铁抹子 个 5

二、作业条件

1、 防水层已经铺设完毕，经过验收合格。

2、 防水层上打点摊灰饼进行标高控制完成。

3、 C15细石混凝土到场检验合格，各种手续齐全。

三、防水保护层混凝土浇筑

1、 施工工艺

标高控制→混凝土浇筑→振捣→找平→压光→混凝土养护

2、 标高控制

由控制标高点引入测到槽内，采用水平仪抄测，纵向和横向每两米设一个灰饼控制点，布点要均匀，上平标高要准确。

3、 混凝土浇筑和找平

（1）商混凝土罐车进场后，浇筑前实验员料立即对每罐进行塌落度检查，塌落要求160-180mm，对达不到要求的，不得进行浇筑。

（2）用混凝土泵车将混凝土送至浇筑地点，用木耙子将混凝土摊开，用平板振捣器进行振捣，其移动间距保证振动器的平均能覆盖以振实部位边缘。

(3)振捣密实后，使用3m大缸刮平后的混凝土面与灰饼控制标高上端一齐，表面塌陷应及时用混凝土铺平，再用长刮杠刮一次，然后用木抹子压光压平，最后使用铁抹子压光。

(4)电梯基坑处侧壁由于无法振捣，采用铁锹自下往上找平拍实，最后再用铁抹子压光。

4、清理

待防水保护层施工完毕后，将散落基槽内的混凝土清理干净，为下一步施工创造条件。

5、混凝土养护

已浇筑完的细石混凝土保护层，在7小时后进行浇水养护，一般养护不得少于七昼夜。

2 / 2 工程名称 风憬天下9号楼及车库 交底部位 基础筏板防水保护层

工程编号 日期

四、质量要求

1、 主控项目

（1）允许偏差项目

表面平整度：5mm

标 高：±5mm

技术交底记录

表C2-1 编号 003

工程名称 长沙“星湖湾”二期一标建设工程 交底日期 2015年6 月8日

施工单位 中国水利水电第二工程局有限公司 分项工程名称 防水工程

交底提要 地下室防水及保护层技术交底

交底内容：

一、 作业条件

防水基层（基础垫层）检查验收，应达到如下要求（防水基层验收合格，办理隐检后，方可进行下道工序）：

1、基层坚实、有足够强度，表面清洁干燥，无浮土、砂粒等污物；

2、基层表面应平整、光滑、无松动，对于残留的砂浆或突起物应以铲刀削平，不允许有凹凸不平及起砂现象，阴阳角抹成圆弧形，圆弧半径为50mm, 管道等细部基层应抹成圆台状高处基层至少20mm。基层表面平整度检查：2m靠尺检查，与靠尺最大空隙≤5mm。

3、基层应干燥，含水率应小于9%，具体检测方法为（参考）：用1m2见方的防水卷材覆盖在基层上3-4小时，揭开卷材后基层表面和卷材覆盖面干燥、无水印则可视基层干燥，可以进行卷材的铺贴。

4、防水卷材合格证、准用证、检验报告、复试报告齐全，材料现场见证取样送检合格。防水施工分包单位资质齐备，现场管理人员和操作人员持证上岗。

5、防水卷材和配套材料均为易燃材料，集中存放，有专人管理，并准备好足够干粉灭火器，严防火灾发生。

6、做好安全防护：基坑边已用钢管做好围护，并通过验收。

二、 材料要求

1、地下室底板、外墙、顶板采用一道4mm厚SBS改性沥青防水卷材（聚酯胎），0.3mm厚塑料膜保护层，50mm厚细石混凝土保护层，钢筋混凝土自防水地下室底板（P6抗渗）。

防水材料应具有产品合格证，性能检测报告、材料品种规格性能等应符合现行国家产品标准和设计要求。

2、SBS改性沥青防水卷材质量应符合下表要求：（依据《地下工程防水技术规范》GB50018-2008。 卷材各项技术指标及要求

序 号 项 目 技术指标及要求

1 厚度 4mm

2 不透水性 0.3Mpa 30Min不透水
