XX生物科技有限公司 页码 1/4
过程控制程序（YD03-P-10） 版次 02
发行日期：2011-07-21 修订日期：2013-11-13 生效日期：2013-11-13 制定部门：生产部
文件分发号： 1目的
有效控制生产过程，使直接影响产品质量的过程处于受控状态，以确保产品满足客户的要求。
2范围
适用于本公司对直接影响产品质量的生产过程的控制。
3职责
3.1 行政人事部负责人力资源的招聘及人员的培训。
3.2技术部制订原材料和成品质量标准、产品作业指导书；
3.3品管部负责制订检验指导书，执行进料检验、制程检验和成品检验，负责测量
与监控设备的控制。
3.4生产部负责生产计划的制订与监控。
3.5生产部负责生产人员的组织和安排、各岗位的人员定编、生产标准工时的制定和执行生产及生产变更后的对应。
3.6 采购部负责按原材料质量标准采购与生产有关的物料和工具。
3.7 仓库负责所有物料的入库、保管、发料及成品的入库、贮存和出货的管理工作。
3.8 工程组负责设备和工器具的维修、保养和维护，制作生产所需的工器具，对生产供水、供电、气压等相关环境设施进行控制。
3.9 相关各部负责对过程中不合格品进行控制。
4流程图
无
5工作程序
5.1 人员的控制：
5.1.1 行政人事部依据人力资源需求计划招聘相应的人力资源，并依《培训、意识和能力控制程序》的相关规定对其进行岗前培训，经考核合格后上岗。
5.1.2 生产部、品管部依据人员编制分别安置作业员、品管员到相应的岗位。
5.1.3 各生产部门内部的人员调配由部门主管负责，各生产部门之间的人员调配由上一级主管负责，部门调配人员在调配期间的考勤和考核由调入部门的主管负责，其考核资料作为结工资的依据。 XX生物科技有限公司 页码 2/4
过程控制程序（YD03-P-10） 版次 02
发行日期：2011-07-21 修订日期：2013-11-13 生效日期：2013-11-13 制定部门：生产部

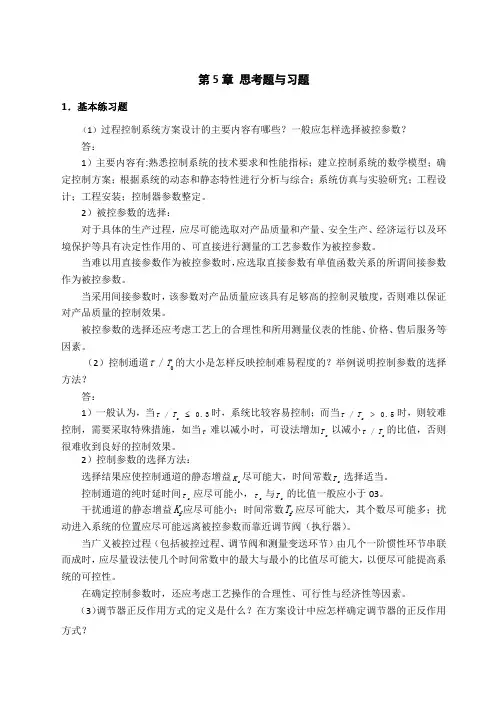

第5章 思考题与习题
1．基本练习题
（1）过程控制系统方案设计的主要内容有哪些？一般应怎样选择被控参数？
答：
1）主要内容有:熟悉控制系统的技术要求和性能指标；建立控制系统的数学模型；确
定控制方案；根据系统的动态和静态特性进行分析与综合；系统仿真与实验研究；工程设
计；工程安装；控制器参数整定。
2）被控参数的选择：
对于具体的生产过程，应尽可能选取对产品质量和产量、安全生产、经济运行以及环
境保护等具有决定性作用的、可直接进行测量的工艺参数作为被控参数。
当难以用直接参数作为被控参数时，应选取直接参数有单值函数关系的所谓间接参数
作为被控参数。
当采用间接参数时，该参数对产品质量应该具有足够高的控制灵敏度，否则难以保证
对产品质量的控制效果。
被控参数的选择还应考虑工艺上的合理性和所用测量仪表的性能、价格、售后服务等
因素。
（2）控制通道
0/T
的大小是怎样反映控制难易程度的？举例说明控制参数的选择
方法？
答：
1）一般认为，当
/0.3
oT
时，系统比较容易控制；而当
/0.5
oT
时，则较难
控制，需要采取特殊措施，如当
难以减小时，可设法增加
oT以减小
/
oT的比值，否则
很难收到良好的控制效果。
2）控制参数的选择方法：
选择结果应使控制通道的静态增益
oK尽可能大，时间常数
oT选择适当。
控制通道的纯时延时间
o应尽可能小，
o与
oT的比值一般应小于03。
干扰通道的静态增益
fK
应尽可能小；时间常数
fT
应尽可能大，其个数尽可能多；扰
动进入系统的位置应尽可能远离被控参数而靠近调节阀（执行器）。
当广义被控过程（包括被控过程、调节阀和测量变送环节）由几个一阶惯性环节串联
而成时，应尽量设法使几个时间常数中的最大与最小的比值尽可能大，以便尽可能提高系
统的可控性。
在确定控制参数时，还应考虑工艺操作的合理性、可行性与经济性等因素。
（3）调节器正反作用方式的定义是什么？在方案设计中应怎样确定调节器的正反作用
1、 简要介绍过程控制系统的定义
2、 过程控制系统主要有哪几个环节组成？各起什么作用？
3、 过程控制系统按系统结构不同的分类方法有哪几种？简述各自特点。
4、 为什么采用热电偶进行测量时需要采用冷端补偿？
5、 简要叙述压力检测的几种方式和各自特点。
6、 图为液位控制系统原理图。生产工艺要求汽包水位一定必须稳定。指出被控过程、被控参数和控制参数。确定调节阀的流量特性；确定调节阀的气开、气关形式并给出原因。
7、 已知某过程控制通道作阶跃实验如图所示，用一阶加纯时延近似该过程的传递函数，求K0、T0、和τ0值。
8、 改进的PID控制算法中对积分饱和的抑制有哪些方法？
9、 简要阐述数字PID控制器中参数整定的方法有哪些？
10、 在串级控制系统的设计中，副回路设计和副参数的选择应考虑哪几个原则？
一、填空题
1.被控过程的数学模型，是指过程在各输入量（包括控制量与扰动量）作用下，其相应输出量（被控量）变化函数关系的数学模型 。
2.过程的数学模型有两种，非参数模型和参数模型。
3.过程控制系统通常是指工业生产过程中自动控制系统的被控量，是 温度、压力、流量、液位、成分、粘度、湿度和pH（酸碱度或氢离子浓度）等这样的一些过程变量的系统。
4.表示过程控制系统控制关系的方框图，两个框之间的带箭头连线表示其相互关系和信号传递方向，但是不表示方框之间的物料关系。
5.一种测量体与被测介质接触，测量体将被测参数成比例转换成另一种便于计量的物理量，再用仪表加以显示，通常把前一种过程叫做一次测量，所用的仪表称为一次仪表，后面的计量显示仪表称为二次仪表。
6.在热电偶测温回路中接入第三种导体时，只要接入第三种导体的两个接点温度相同，回路中总电动势值不变。
7.DDZ-III型变送器是一种将被测的各种参数变换成4~20mA统一标准信号的仪表。
8.正作用执行机构是指当输入气压信号增加时，阀标向下移动。反作用执行结构是指当输入气压信号增加时，阀标向上移动。
9.流通能力定义为调节阀全开，阀前后压差为0.1Mpa、流体密度为1g/cm3时，每小时流过阀门的流体流量（体积cm3)或质量（kg））。
10.执行器的流量特性是指被控介质流过阀门的相对流量与阀门的相对开度之间的关系。
11.接触式测温时，应保证测温仪表与被测介质充分接触，要求仪表与介质成逆流状态，至少是正交，切勿与介质成顺流安装。
12.干扰通道存在纯时间滞后，理论上不影响控制质量。
13.扰动通道离被控参数越近，则对被控过程影响越大。
14.正作用调节器的测量值增加时，调节器的输出亦增加，其静态放大倍数取负值。反作用调节器的测量值增加时，调节器的输出减小，其静态放大倍数取正值。
15.气开式调节阀，其静态放大倍数取负，气关式调节阀，其静态放大倍数取正。
