螺纹基础知识

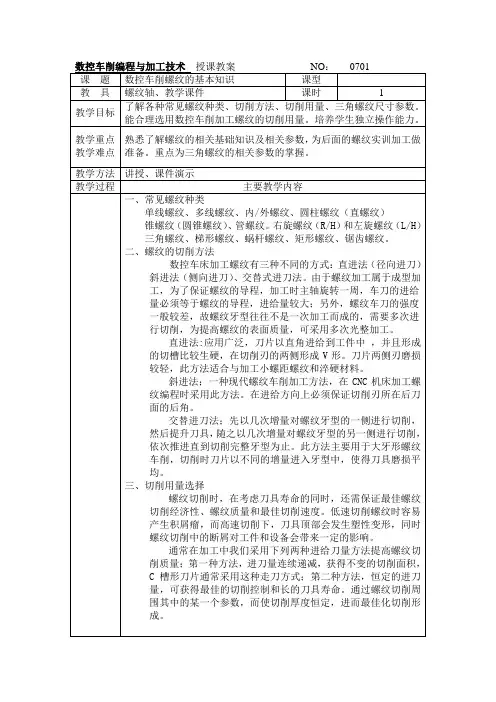

数控车削编程与加工技术 授课教案 NO： 0701

课 题 数控车削螺纹的基本知识 课型

教 具 螺纹轴、教学课件 课时 1

教学目标 了解各种常见螺纹种类、切削方法、切削用量、三角螺纹尺寸参数。

能合理选用数控车削加工螺纹的切削用量。培养学生独立操作能力。

教学重点

教学难点 熟悉了解螺纹的相关基础知识及相关参数，为后面的螺纹实训加工做准备。重点为三角螺纹的相关参数的掌握。

教学方法 讲授、课件演示

教学过程 主要教学内容

一、常见螺纹种类

单线螺纹、多线螺纹、内/外螺纹、圆柱螺纹（直螺纹）

锥螺纹（圆锥螺纹）、管螺纹。右旋螺纹（R/H）和左旋螺纹（L/H）

三角螺纹、梯形螺纹、蜗杆螺纹、矩形螺纹、锯齿螺纹。

二、螺纹的切削方法

数控车床加工螺纹有三种不同的方式：直进法（径向进刀）斜进法（侧向进刀）、交替式进刀法。由于螺纹加工属于成型加工，为了保证螺纹的导程，加工时主轴旋转一周，车刀的进给量必须等于螺纹的导程，进给量较大；另外，螺纹车刀的强度一般较差，故螺纹牙型往往不是一次加工而成的，需要多次进行切削，为提高螺纹的表面质量，可采用多次光整加工。

直进法:应用广泛，刀片以直角进给到工件中 ，并且形成的切槽比较生硬，在切削刃的两侧形成V形。刀片两侧刃磨损较轻，此方法适合与加工小螺距螺纹和淬硬材料。

斜进法；一种现代螺纹车削加工方法，在CNC机床加工螺纹编程时采用此方法。在进给方向上必须保证切削刃所在后刀面的后角。

交替进刀法；先以几次增量对螺纹牙型的一侧进行切削，然后提升刀具，随之以几次增量对螺纹牙型的另一侧进行切削，依次推进直到切削完整牙型为止。此方法主要用于大牙形螺纹车削，切削时刀片以不同的增量进入牙型中，使得刀具磨损平均。

三、切削用量选择

螺纹切削时，在考虑刀具寿命的同时，还需保证最佳螺纹切削经济性、螺纹质量和最佳切削速度。低速切削螺纹时容易产生积屑瘤，而高速切削下，刀具顶部会发生塑性变形，同时螺纹切削中的断屑对工件和设备会带来一定的影响。

螺纹的概念和主要参数

螺纹是一种常见的机械连接方式，它由螺纹体和螺纹孔组成。螺纹体是指螺纹的外形，螺纹孔是指与螺纹体配合的孔。螺纹通过旋转运动实现连接和固定的目的。

螺纹的主要参数包括以下几个方面：

1. 螺距（Pitch）：螺距是指螺纹体上相邻两个螺纹峰或螺纹谷之间的距离。螺距决定了螺纹的紧密程度，螺距越大，螺纹越松散；螺距越小，螺纹越紧密。

2. 螺纹直径（Major Diameter）：螺纹直径是指螺纹体上两个相对的螺纹峰之间的距离，也可以理解为螺纹体的最大直径。螺纹直径一般由外径（外螺纹）或内径（内螺纹）来表示。

3. 螺纹高度（Height）：螺纹高度是指螺纹体上螺纹峰与螺纹谷之间的垂直距离。螺纹高度决定了螺纹的牢固程度，螺纹高度越大，螺纹越深入，连接越稳固。

4. 螺纹类型：螺纹可以分为内螺纹和外螺纹两种类型。内螺纹是指螺纹孔的螺纹，外螺纹是指螺纹体的螺纹。常见的螺纹类型有丝锥螺纹、米制螺纹、英制螺纹等。

5. 螺纹角度（Thread Angle）：螺纹角度是指螺纹体的螺纹斜率相对于轴线的夹角，一般为60度。螺纹角度的选择会影响螺纹的牢固性和承载能力。

螺纹的参数在标准化设计和制造中起到重要的作用，不同的螺纹参数适用于不同的应用场景和需求。正确选择和使用螺纹参数可以确保螺纹的连接性能和可靠性。

百度文库 - 好好学习，天天向上

-1 各种螺纹介绍：

G螺纹和Rp螺纹有什么区别?

NPT，PT，G 都是管螺纹． NPT 是 National (American) Pipe Thread 的缩写，属於美国标准的 60 度锥管螺纹，用於北美地区．国家标准可查阅

GB/T12716-1991 PT 是 Pipe Thread 的缩写，是 55 度密封圆锥管螺纹，属惠氏螺纹家族，多用於欧洲及英联邦国家．常用於水及煤气管行业，锥度规定为

1:16． 国家标准可查阅 GB/T7306-2000 G 是 55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为 G 代表圆柱螺纹．国家标准可查阅 GB/T7307-2001 另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英吋．行内人通常用分来称呼螺纹尺寸，一吋等於8分，1/4 吋就是2分，如此类推． G 好像就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。即螺纹由一圆柱面加工而成。 ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，老国标标注为Rc，公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。公制螺纹用公制单位， 美英制螺纹用英制单位。 管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。公称直径是指所连接的管道直径，显然螺纹大径比公称直径大。 1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸。

NPT、PT、G、RC螺纹的区别

管螺纹的标准：

管螺纹：主要用来进行管道的连接，使其内外螺纹的配合紧密，有直管和锥管两种。

常见的管螺纹主要包括以下几种：NPT、PT、G等。 百度文库 - 好好学习，天天向上

-2 1: NPT是National(American)PipeThread的缩写，属于美国标准的60度椎管螺纹，用于北美地区，国标查阅GB/T12716-1991。

螺纹的基础知识

目录

一、螺纹的基本概念..........................................2

1.1 螺纹的定义...........................................3

1.2 螺纹的形成...........................................4

1.3 螺纹的分类...........................................5

二、螺纹的要素..............................................6

2.1 主要要素.............................................7

2.2 次要要素.............................................8

三、螺纹的主要参数..........................................9

四、螺纹的几何特性.........................................10

4.1 线性尺寸............................................11

4.2 径向尺寸............................................12

五、螺纹的机械性能.........................................13

5.1 螺纹的强度..........................................14 5.2 螺纹的硬度..........................................15

5.3 螺纹的疲劳强度......................................16
