阳光板的安装方法

PC阳光板的安装

(1) 一定要注意为阳光板 热胀冷缩而留出安装间隙。阳光板的线性膨胀系数是6.75*10^(-5)m/(m*k),即温度每升高1摄氏度,1m*1m的板沿长度和宽度方向各膨胀0.0675mm。相应的,温度每降低1摄氏度,板材亦收缩相同的量。用户须根据工程所在地的四季温差,算出预留的安装空隙。

(2)阳光板传统安装方法分为: *干式装配法:此方法需在铝型材中穿入密封胶条。胶条材质选用EPDM或氯丁橡胶,绝对禁止使用聚氯乙烯(PVC) 的密封胶条。胶条硬度以肖氏65为宜,表面平整,断面形状一致,无损伤,无变形,不发硬,有弹性。 *湿式装配法:此方法要选用与阳光板材质想适应的不硬化、低模数、中性或酸性密封胶。阳光板与连接件间密封胶的延伸度要>=50%,要确保阳光板热胀冷缩及风压位移时,胶层不会因拉断产生间隙而造成渗漏。

(3) 现在改良后的阳光板安装方法分为"专用铝型材装配法"和"扣盖型装配法"。此两种方法需在铝型材或扣盖钢板下压入专用防水胶带。该胶带为进口专用胶带,其规格选型应严格按工程设计要求。

(4) 使用自攻螺钉或螺栓连接铝型材,在紧固时要注意调整好各连接部位密封性的同时,还要注意不使阳光板、连接型材及紧固件本身产生形变或破坏。

(5) 阳光板安装完毕,立即揭掉保护膜。如必须继续保护板面,则应先揭掉,再重新覆盖,以避免阳光长时间直射,而产生胶转移现象。

(6) 安装前,施工组织者一定要将保护膜印上的文字说明和注意事项理解清楚,并向操作人员说明。特别要注意"哪一面朝外"的标注。

(7) 在安装阳光板时,如需常温弯曲板材,请注意阳光板厚度(d)与弯曲半径(R)的关系。多层板 R>=175d 单层板 R>=150d 波纹板 R>=4000mm (8) 阳光板厚度及安装规格的确定,与安装地区的基本风庄、基本雪载、安装高度、建筑物体型等诸多因素有关。用户在选购阳光板时,要经过科学计算,优选阳光板的厚度及规格。

阳光板安装方法（一）阳光板（耐力板）安装方法一，嵌入式安装法(采用压条连接PC板材)阳光板

阳光板（耐力板）安装注意事项：

（1）嵌入支撑框架部分之保护膜会影响填缝料与PC板材的结合，故在PC板嵌入之前，应先切掉嵌入量5－10mm宽之保护膜。

（2）板材热胀冷缩量与金属框架不同，且具绕曲性和承受风压，因此须有适当嵌入量，热胀冷缩预留空间及选择适当板厚。一般情况下板材边缘伸入固定架2。5CM以上；热胀冷缩一般每米预留3mm空隙。

（二）阳光板阳光板（耐力板）安装方法二，螺丝安装法

图示中:阳光板①螺丝;阳光板②④氯丁橡胶或EPOM橡胶条;阳光板③PC板材;阳光板⑤支撑杆;阳光板⑥金属固定板;阳光板

⑦膨胀空间;⑧>=2.5d阳光板;阳光板⑨预留1~2mm的膨胀空间;阳光板⑩螺丝直径;

安装阳光板（耐力板）注意事项：

(1)螺栓或铆钉穿孔安装时，板材的开孔孔径须比螺栓或铆灯直径大50％，以防热胀冷缩。

(2)所有孔穴皆应以矽胶充满空隙，并以矽胶涂覆外露部分，以防止清洁剂渗入边缘，防止延发性龟裂及防止水分或清洁剂进入。

(3)铆钉钉头部应比柄部大1.5－2.0倍，并以垫片充垫其间，不使铆头直接压迫板面，减少压力。

(4)螺丝不宜拧得太紧，避免压裂板材，长边、短边请加金属压条，并预留膨胀空隙，加强固定力量。

(5)不宜使用PV垫片或含沥青成份的防水胶布。

(6)冷弯加工时，弯曲部分避免使用螺丝固定。 (三)常温阳光板（耐力板）弯曲加工设计要点(如下图中左边部分图示)

(1)弯曲半径R=175阳光板x阳光板t阳光板(t=板材厚度MM)阳光板

(2)PC板材裁剪原则，务必长度>=宽度才可弯曲加工。

(四)弯曲部分避免锁螺丝(如下右图中阴影部分处不得锁螺丝)

(五)PC板材的清洁与保养

(1)若有填缝料、油脂、涂料等附着，污泥PC板材表面时，务必在其未硬化前，以软布沾酒精除去。

(2)勿用苯、汽油、丙酮或四氯化碳清洗，同时避免在日光直射时或强制弯曲施工时，以溶剂清洗，否则会产生裂纹。

第1篇

一、施工准备

1. 材料准备：阳光板、骨架、连接件、密封胶、清洗剂等。

2. 工具准备：电钻、扳手、螺丝刀、水平尺、卷尺、剪刀等。

3. 人员准备：施工人员需具备一定的建筑施工经验和技能。

二、施工步骤

1. 施工场地清理：将施工场地清理干净，确保无杂物、积水等。

2. 骨架安装：根据设计图纸，安装骨架，确保骨架的平整度和垂直度。

3. 阳光板安装：

（1）清理骨架表面：使用清洗剂将骨架表面清理干净。

（2）放线：根据阳光板尺寸，在骨架上放线，确保线与骨架平行。

（3）安装阳光板：将阳光板放置在骨架上，对齐线，用螺丝固定。

（4）密封处理：在阳光板接缝处涂抹密封胶，确保密封效果。

4. 检查与验收：

（1）检查骨架：确保骨架安装牢固，无变形、扭曲等现象。

（2）检查阳光板：确保阳光板安装平整，无翘曲、破损等现象。

（3）检查密封效果：确保密封胶涂抹均匀，无漏缝、漏胶等现象。

三、施工注意事项

1. 施工过程中，注意安全，遵守施工现场安全规定。

2. 阳光板安装前，需确保骨架平整、无锈蚀。

3. 安装阳光板时，注意对齐线，确保安装平整。

4. 密封胶涂抹要均匀，避免出现漏缝、漏胶等现象。

5. 施工完成后，对施工场地进行清理，确保无垃圾、杂物。 四、总结

阳光板施工工程是一种较为简单的建筑施工技术，但在施工过程中，仍需注意细节，确保施工质量。通过以上施工步骤和注意事项，相信您能顺利完成阳光板施工工程。

第2篇

一、施工准备

1. 材料准备：阳光板、骨架材料、连接件、密封胶、螺丝、隔热层等。

2. 工具准备：切割机、扳手、螺丝刀、卷尺、水平尺等。

3. 施工人员：施工人员应具备一定的施工经验和技能，熟悉阳光板施工工艺。

二、施工流程

1. 施工测量：根据设计图纸，对施工现场进行测量，确定阳光板安装位置和尺寸。

2. 骨架安装：按照测量尺寸，安装屋面骨架，确保骨架的平整和垂直。

3. 隔热层铺设：在骨架上铺设隔热层，提高阳光板的保温性能。

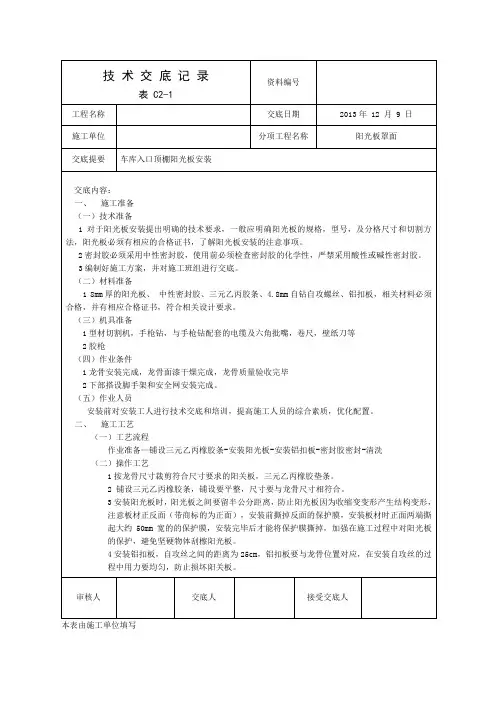

技 术 交 底 记 录

表 C2-1 资料编号

工程名称 交底日期 2013年 12 月 9 日

施工单位 分项工程名称 阳光板罩面

交底提要 车库入口顶棚阳光板安装

交底内容：

一、 施工准备

（一）技术准备

1 对于阳光板安装提出明确的技术要求，一般应明确阳光板的规格，型号，及分格尺寸和切割方法，阳光板必须有相应的合格证书，了解阳光板安装的注意事项。

2密封胶必须采用中性密封胶，使用前必须检查密封胶的化学性，严禁采用酸性或碱性密封胶。

3编制好施工方案，并对施工班组进行交底。

（二）材料准备

1 8mm厚的阳光板、 中性密封胶、三元乙丙胶条、4.8mm自钻自攻螺丝、铝扣板，相关材料必须合格，并有相应合格证书，符合相关设计要求。

（三）机具准备

1型材切割机，手枪钻，与手枪钻配套的电缆及六角批嘴，卷尺，壁纸刀等

2胶枪

（四）作业条件

1龙骨安装完成，龙骨面漆干燥完成，龙骨质量验收完毕

2下部搭设脚手架和安全网安装完成。

（五）作业人员

安装前对安装工人进行技术交底和培训，提高施工人员的综合素质，优化配置。

二、 施工工艺

（一）工艺流程

作业准备—铺设三元乙丙橡胶条-安装阳光板-安装铝扣板-密封胶密封-清洗

（二）操作工艺

1按龙骨尺寸裁剪符合尺寸要求的阳关板，三元乙丙橡胶垫条。

2 铺设三元乙丙橡胶条，铺设要平整，尺寸要与龙骨尺寸相符合。

3安装阳光板时，阳光板之间要留半公分距离，防止阳光板因为收缩变变形产生结构变形，

注意板材正反面（带商标的为正面），安装前撕掉反面的保护膜，安装板材时正面两端撕起大约50mm宽的的保护膜，安装完毕后才能将保护膜撕掉，加强在施工过程中对阳光板的保护，避免坚硬物体刮檫阳光板。

4安装铝扣板，自攻丝之间的距离为25cm，铝扣板要与龙骨位置对应，在安装自攻丝的过程中用力要均匀，防止损坏阳关板。
