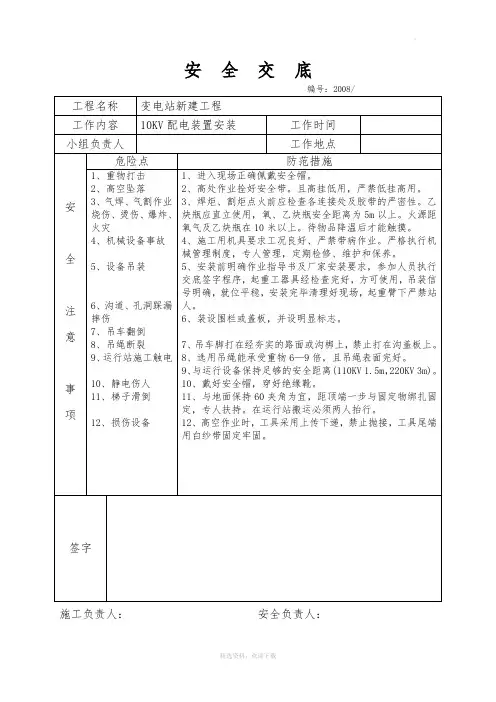

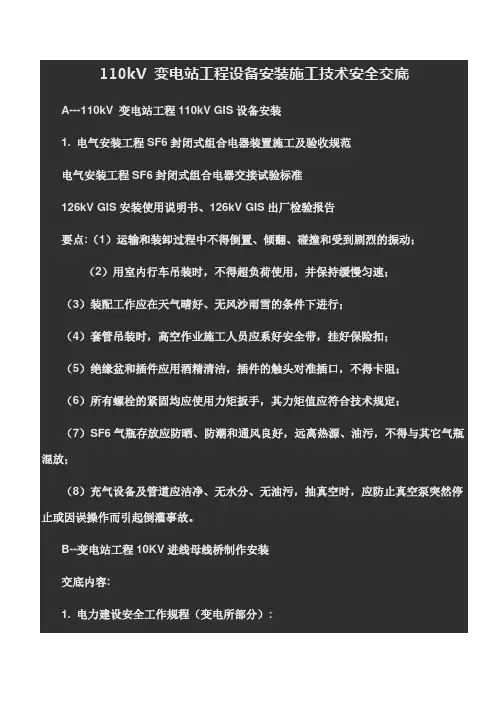

精选资料，欢迎下载 安 全 交 底
编号：2008/
工程名称 变电站新建工程
工作内容 10KV配电装置安装 工作时间
小组负责人 工作地点
安
全
注
意
事
项
危险点 防范措施
1、重物打击
2、高空坠落
3、气焊、气割作业烧伤、烫伤、爆炸、火灾
4、机械设备事故
5、设备吊装
6、沟道、孔洞踩漏摔伤
7、吊车翻倒
8、吊绳断裂
9、运行站施工触电
10、静电伤人
11、梯子滑倒
12、损伤设备
1、进入现场正确佩戴安全帽。
2、高处作业拴好安全带。且高挂低用，严禁低挂高用。
3、焊炬、割炬点火前应检查各连接处及胶带的严密性。乙炔瓶应直立使用，氧、乙炔瓶安全距离为5m以上。火源距氧气及乙炔瓶在10米以上。待物品降温后才能触摸。
4、施工用机具要求工况良好、严禁带病作业。严格执行机械管理制度，专人管理，定期检修、维护和保养。
5、安装前明确作业指导书及厂家安装要求，参加人员执行交底签字程序，起重工器具经检查完好，方可使用，吊装信号明确，就位平稳，安装完毕清理好现场，起重臂下严禁站人。
6、装设围栏或盖板，并设明显标志。
7、吊车脚打在经夯实的路面或沟梆上，禁止打在沟盖板上。
8、选用吊绳能承受重物6—9倍，且吊绳表面完好。
9、与运行设备保持足够的安全距离(110KV 1.5m，220KV 3m)。
10、戴好安全帽，穿好绝缘靴。
11、与地面保持60夹角为宜，距顶端一步与固定物绑扎固定，专人扶持。在运行站搬运必须两人抬行。
12、高空作业时，工具采用上传下递，禁止抛接，工具尾端用白纱带固定牢固。
签字
施工负责人： 安全负责人： 。
精选资料，欢迎下载 技 术 交 底
编号：2008/
施工负责人： 技术负责人： 单位工程 xx110KV变电站新建工程
工作内容 设备吊装 工作时间
小组负责人 工作地点
技术参数 交底记录内容：
在工程开工前的主要工作为设备进场及开箱。因此设备的吊装和转运也就是本阶段项目部工作的重点，项目部为此制定转运、吊装作业程序。
1、转运作业按吊装——码放——绑扎——运输——解绳——卸车的程序进行。
2、吊装前，将被吊装设备运输至待吊装位置（原则上带包装箱一同运输，不带包装箱运输时应有相应的防护措施，避免损伤设备）。
3、按需要选取吊绳、吊具，检查吊绳﹑吊具及吊车性能是否正常，有异常情况不得进行吊装作业。吊绳选用为被吊物重量的6-9倍。
4、清理吊装现场，不得妨碍吊装作业。
5、拆除包装箱，按规定绑好吊绳，挂号吊钩。
6、缓缓收紧吊绳，带吊绳微受力后停止起吊，检查吊绳各部位特别是拦腰绳对设备尤其是瓷件和接线端子有无影响，避免损伤设备（瓷件），确认无影响后方可继续起吊。
7、待设备完全离开地面约200mm后，暂停起吊。一面稳住设备，一面检查吊绳﹑吊具受力情况，确认无异常后继续起吊。如有必要设备底部应绑扎晃绳加以控制。
签字： 。
精选资料，欢迎下载 技 术 交 底
编号：2008/
施工负责人： 技术负责人： 单位工程 110KV变电站新建工程
工作内容 10KV配电装置 工作时间
小组负责人 工作地点
技术参数 交底记录内容：
1、核对所到设备与设计图纸型号、参数、数量是否相符。
2、安装前应熟悉设备的安装手册，有疑问的应尽快与厂家技术人员或设计联系；
3、对土建单位施工的基础进行各种尺寸的复核，用经纬仪进行水平度的检查。水平标准：1米以内不大于1毫米，整体误差不超过3毫米。
4、和厂家人员及甲方代表一起进行开箱验收，并做好详细的验收记录。
5、设备的转运及就位安装时应注意尽量避免开关柜受到撞击或振荡，保证总体结构不变形及外观完善。
6、开关柜及母线安装时应对开关柜进行水平和垂直校准，安装的盘柜应符合验收规范。盘柜盘面偏差相邻两盘边小于1，成列盘面小于5，水平偏差相邻两盘顶部小于2、成列盘顶部小于5，垂直度小于1.5/m，盘间接缝小于2。
.7、柜内母线相序与变压器10KV侧相序一致，且符合规定，即：面向开关柜从左到右、从上到下为A、B、C。相-相、相-地最小电气距离125mm。
8、母线搭接符合规范要求。125：4*20,100：4*16,80：4*12。
9、主母线紧固用合适的力矩扳手。
M10,20N.m,M12,35N.m,M14,55N.m,M16,80N.m,M18,100N.m,M20,160N.m。
10、安装工作的初步检查
（1）、检查螺栓联接是否齐全、紧固。
（2）、申请监理及甲方对隐蔽工程(主母线及封闭)验收并签字。
11、开关柜的总体调试，调试前首先检查柜内设备是否与图纸符合。
（1）、重点调式五防机械闭锁，要求灵活、可靠，若不符合要求，必须对五防功能进行完美。
（2）、认真对接地刀进行检查，要求快速、可靠接触良好。
（3）、配合高压实验人员完成各项高压试验工作
签字： 。
精选资料，欢迎下载 安 全 交 底
编号：2008/
工程名称 10KV变电站新建工程
工作内容 110KV 安装设备 工作时间 2008年X月X日 - X日
小组负责人 工作地点 GIS配电室
安
全
注
意
事
项 危险点 防范措施
1、进入现场不正确佩戴安全帽
2、高处作业
3、气焊、气割作业烧伤或发生爆炸
4、机械设备
5、设备吊装
6、沟道、孔洞
7、钢丝绳断裂，吊绳刮伤设备 1、进入现场正确佩戴安全帽。
2、高处作业拴好安全带。
3、焊炬、割炬点火前应检查各连接处及胶带的严密性。乙炔瓶应直立使用，氧、乙炔瓶安全距离为5m以上。火源距氧气及乙炔瓶在10米以上。
4、施工用机具要求工况良好、严禁带病作业。严格执行机械管理制度，专人管理，定期检修、维护和保养。
5、安装前明确作业指导书及厂家安装要求，参加人员执行交底签字程序，起重工器具经检查完好，方可使用，吊装信号明确，就位平稳，安装完毕清理好现场。
6、装设围栏或盖板。
7、选用吊绳能承受重物6—9倍，且吊绳表面完好。吊绳选用尼龙吊带起吊。
签
字
施工负责人： 安全负责人： 。
精选资料，欢迎下载 技 术 交 底
编号：2008/
施工负责人： 技术负责人： 单位工程 110KV变电站新建工程
工作内容 110KV GIS设备安装 工作时间 2008年X月-
小组负责人 工作地点 GIS配电室
技术参数 交底记录内容：
1、安装前核对设备型号、参数与设计一致，熟悉设备的安装手册，有疑问的应尽快与厂家技术人员或设计联系；
2、对土建单位施工的基础进行各种尺寸的复核，用经纬仪(或水平仪)进行水平度的检查。水平标准：1米以内不大于1毫米，整体误差不超过2毫米。地基表面相邻基础的误差不小于2mm、整体不超过5mm。室内与室外基础标高不超过5mm。
3、设备检查，和厂家人员及甲方代表一起进行开箱验收，并做好详细的验收记录。组合元件及附件齐全无损伤，绝缘部件清洁无受潮和变形。
4、设备的就位安装时应注意尽量避免开关柜受到撞击或振荡，保证总体结构不变形及外观完善。
5、GIS相序与主变一致，GIS间隔布置与设计一致；
6、元件组装：母线外观清洁，无氧化物、划痕及凸凹不平。条状触指光洁，无锈蚀、划痕。法兰密封垫（圈）完好，清洁，无变形。
7、操动机构动作准确，可靠、灵活，分、合闸指示正确、机械指示与电气指示一致,手动操作分合各2次，动作应正常。
8、套管安装：密封槽及法兰表面光洁、无划痕，连接螺栓紧固力矩按制造厂规定紧固。
9、SF6气体充注： SF6气体含水量断路器≤15 0ppm、其他气室250ppm,20℃断路器压力0.6Mpa,其他气室0.4 Mpa。密度继电器补气压力断路器0.52Mpa其它0.35Mpa；最低功能压力断路器0.50Mpa其它0.33Mpa。
10、接地连接牢固、可靠，搭接长度大于2倍扁钢宽度。
11、断路器、隔离开关、接地开关逻辑闭锁满足：断路器、闭锁隔离开关闭锁接地开关
签字： 。
精选资料，欢迎下载 技 术 交 底
编号：2008/
施工负责人： 技术负责人： 单位工程 110KV变电站新建工程
工作内容 变压器安装 工作时间 2008年7月
小组负责人 工作地点 变电站内
技术参数 交底记录内容：
1、变压器在吊装时应按照厂家技术人员选择吊点及吊具。
2、吊装变压器前，起吊人员必须详细检查被吊站用变捆绑是否牢固，重心是否找准，以及附近是否有其它障碍物。
3、变压器工艺质量将按下列标准要求：
满足电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GBJ148-90 第二章。若发现设备不符合规范的，应在开箱后立即以书面形式向监理及业主汇报。
