光的折射与透镜

2016 11 19

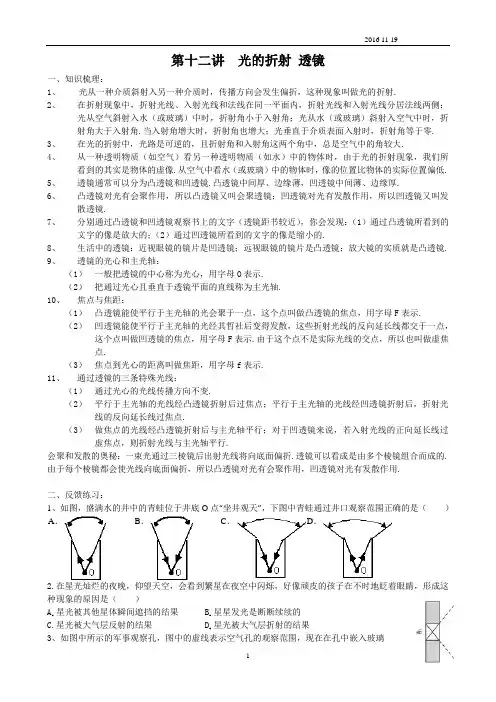

1 第十二讲 光的折射 透镜

一、知识梳理：

1、 光从一种介质斜射入另一种介质时，传播方向会发生偏折，这种现象叫做光的折射.

2、 在折射现象中，折射光线、入射光线和法线在同一平面内，折射光线和入射光线分居法线两侧；光从空气斜射入水（或玻璃）中时，折射角小于入射角；光从水（或玻璃）斜射入空气中时，折射角大于入射角.当入射角增大时，折射角也增大；光垂直于介质表面入射时，折射角等于零.

3、 在光的折射中，光路是可逆的，且折射角和入射角这两个角中，总是空气中的角较大.

4、 从一种透明物质（如空气）看另一种透明物质（如水）中的物体时，由于光的折射现象，我们所看到的其实是物体的虚像.从空气中看水（或玻璃）中的物体时，像的位置比物体的实际位置偏低.

5、 透镜通常可以分为凸透镜和凹透镜.凸透镜中间厚、边缘薄，凹透镜中间薄、边缘厚.

6、 凸透镜对光有会聚作用，所以凸透镜又叫会聚透镜；凹透镜对光有发散作用，所以凹透镜又叫发散透镜.

7、 分别通过凸透镜和凹透镜观察书上的文字（透镜距书较近），你会发现：（1）通过凸透镜所看到的文字的像是放大的；（2）通过凹透镜所看到的文字的像是缩小的.

8、 生活中的透镜：近视眼镜的镜片是凹透镜；远视眼镜的镜片是凸透镜；放大镜的实质就是凸透镜.

9、 透镜的光心和主光轴：

（1） 一般把透镜的中心称为光心，用字母O表示.

（2） 把通过光心且垂直于透镜平面的直线称为主光轴.

10、 焦点与焦距：

（1） 凸透镜能使平行于主光轴的光会聚于一点，这个点叫做凸透镜的焦点，用字母F表示.

（2） 凹透镜能使平行于主光轴的光经其哲社后变得发散，这些折射光线的反向延长线都交于一点，这个点叫做凹透镜的焦点，用字母F表示.由于这个点不是实际光线的交点，所以也叫做虚焦点.

1

光的反射与折射复习题

基本知识整理：

一、光的直线传播

1、光源：定义：能够发光的物体叫光源。

分类：自然光源，如

太阳、萤火虫；人造光源，如

篝火、蜡烛、油灯、电灯。月亮

本身不会发光，它不是光源。

2、规律：光在同一种均匀介质中是沿直线传播的。

3、光线是由一小束光抽象而建立的理想物理模型，建立理想物理模型是研究物理的常用方法之一。

练习：☆为什么在有雾的天气里，可以看到从汽车头灯射出的光束是直的？

答：光在空气中是沿直线传播的。光在传播过程中，部分光遇到雾发生漫反射，射入人眼，人能看到光的直线传播。

☆早晨，看到刚从地平线升起的太阳的位置比实际位置 高 ，该现象说明：光在非均匀介质中不是沿直线传播的。

4、应用及现象：

① 激光准直。

②影子的形成：光在传播过程中，遇到不透明的物体，在物体的后面形成黑色区域即影子。

③日食月食的形成：当地球 在中间时可形成月食。

如图：在月球后

1的位置可看

到日全食，在2的

位置看到日偏食，在3的位置看

到日环食。

④ 小孔成像：小孔成像实验早在《墨经》中就有记载小孔成像成倒立的实像，其像的形状与孔的形状无 关。

5、光速：

光在真空中速度C=3×108m/s=3×105km/s；光在空气中速度约为3×108m/s。光在水中速度为真空中光速的3/4，在玻璃中速度为真空中速度的2/3 。

二、光的反射

1、定义：光从一种介质射向另一种介质表面时，一部分光被反射回原来介质的现象叫光的反射。

2、反射定律：三线同面,法线居中,两角相等,光路可逆.即:反射光线与入射光线、法线在同一平面上，反射光线和1

2 3

2

入射光线分居于法线的两侧，反射角等于入射角。光的反射过程中光路是可逆的。

3、分类：

⑴ 镜面反射：

定义：射到物面上的平行光反射后仍然平行

条件：反射面 平滑。

应用：迎着太阳看平静的水面，特别亮。黑板“反光”等，都是因为发生了镜面反射

爱心 用心 专心 1 第四章光的折射 透镜复习学案

班级：

姓名：

【学习目标】（1）查漏补缺，将本章知识形成知识体系。

（2）进一步的理解光的折射规律和会作光的折射光路图。解释光学现象

（3）进一步的理解凸透镜成像规律及其在生活中的应用

（4）培养归纳、分析、总结的思维能力。

【重点难点】对本章知识的梳理及本章知识的综合运用

一、【自主学习】

1、光从一种物质进入另一种物质时，它的传播方向通常会______，这种现象叫做光的折射。

2、光的折射现象例举：（1）早晨看到位于地平线 的太阳（2）看到池底变 了（3）水中的筷子向 弯折（4）海市蜃楼（5）幻日、太阳变扁、变方等（6）彩虹等。

3、光的折射规律：光折射时，折射光线、入射光线、法线在_________内；折射光线和入射光线分别位于_________两侧。当光从空气____射到水或玻璃中时，折射光线_________法线，折射角_____入射角。入射角增大时，折射角______。光垂直射到水或玻璃的表面时，在水和玻璃中的传播方向______。根据光路的______，当光从水或玻璃斜射到空气中时，折射光线将_____法线，折射角_____入射角。

4、中央比边缘______的透镜叫做凸透镜。中央比边缘______的透镜叫做凹透镜。透镜的中心叫_______,平行于主光轴的光线经透镜折射后会聚的点叫______，折射光线反向延长所会聚的点叫______,凸透镜对光线有______作用；凹透镜对光线有______作用。

5、请使用三种方法鉴别凸透镜和凹透镜？

6、有一个不知焦距的凸透镜,你用什么办法可以粗略测出它的焦距?

7、凸透镜成像规律

物距

倒正 大小 虚实

像距 应用

U>2f

U=2f

f

U=f 不成像 获得平行光

U

8.口诀：一倍焦距分 ，两倍焦距分 ，成实像时物近像 像变 （像的移动方向与物体移动方向 ）实像 立居 侧，虚像 立位 侧。

练习题

1．太阳光与地面成60°角入射，应用平面镜使反射光线从水平方向射出．问平面镜与地面应成多大的角?

2．一条光线垂直射向平面镜，若保持光的传播方向不变，而将平面镜沿逆时针方向转动20°角，则反射光线与平面镜的夹角为 。

3.图19中，A、B、C是空气和水中的三条光线，OA是其中一条的折射光线，则 是OA的入射光线。

图19 图20 图21

4．（2006年辽宁省）如图20，有一束光从某种介质斜射入空气时，在界面上发生了反射和折射，其中入射角是 度，折射角是 度。

5．某人以1 m／s的速度垂直于镜面走向平面镜，则他在镜中的像靠近人的速度是 ，该人在平面镜中的像的大小将 。

A．0．5 m／s B．1 m／s C．2 m／s D．4 m／s

6． 物理之美，无处不在．古诗中有“大漠孤烟直，长河落日圆”的壮美诗句，诗人观察到的落日并非太阳的实际位置，而是光线经过不均匀的大气时发生了 而成的像，太阳实际上是在图21中的 位置．(填“甲”或“乙)

7．一束光线射到平面镜上，当入射角增大10°时，反射光线与入射光线垂直，则原来的入射角是( )．

A．35° B．45° C．60° D．25°

8．如图22所示，入射光线与平面镜MN的夹角是30°， 如果保持入射光线不动，使平面镜绕入射点沿顺时针转动10°，则反射光线转动了( )．

A.40° B．20° C．10° D．5° 图 22

9．激光是今后战争中的有效武器．有关它的使用，下列说法中正确的是 ( )
