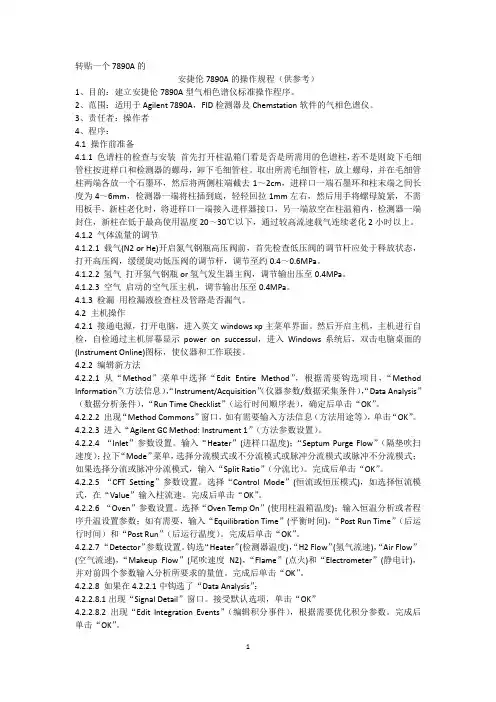

安捷伦7890A操作规程
- 格式：doc
- 大小：24.50 KB
- 文档页数：3
（一)开机
1 打开载气(N2），空气，氢气等气源的开关,调整载气输出气压为约0。5 M Pa.
2 启动电脑，进入Windows 系统后
3 打开气相色谱仪前左下方的电源开关，GC进入自检后，启动完成.
4. 双击电脑桌面的“仪器2联机” 图标，进入GC化学工作站 “方法和运行控制”界面
（二）7890A配置编辑：
1．点击“仪器”菜单,选择“GC 配置…"
2．点击“色谱柱”按钮，进入柱参数设定画面，在“ "下方第一行空白按钮处，单击鼠标,在弹出的界面中选择“毛细柱”或“填充柱”，如为毛细柱，还应输入色谱柱的“长度”，“模厚”，“直径”,“最高使用温度"等。
(三)数据采集方法编辑:
1、开始编辑完整方法:
从“方法”菜单中选择“编辑完整方法…” 项，如下图所示，选中除“ 数据分析 ”外的三项，点击“确定"，进入下一画面.
2、方法信息：
在“方法注释"中输入方法的信息（如，this is for test！），点击“确定"进入下一画面.
3、进样器设置：
在“ 选择进样源/位置”画面中选择“GC 进样器”，并选择所用的进样口的物理位置（前 或后)。点击“确定",进入下一画面。
4、柱模式（CFT）设定：
点击“”图标，进入柱模式设定画面,选择控制模式，“流速”或“压力”。如： 压力 ，25
psi；或流速，6.5ml/min。
5、分流不分流进样口参数设定：
点击 “”图标，进入进样口设定画面.点击“模式”右方的下拉式箭头，选择进样方式为 “不分流”(或分流方式,分流）.输入进样口的温度（如250℃），输入隔垫吹扫流量（如3ml/min）。在“分流出口吹扫流量"下边的空白框内输入吹扫流量（如 0。75min 后60ml/min）; 如选择分流方式， 则要输入“分流比”。
6、柱温箱温度参数设定：
点击“”图标，进入柱温参数设定.在空白表框内输入温度，选中“柱温箱温度为开 ”左边的方框； ℃ /min-升温速率;输入合适的升温参数.
7、FID检测器参数设定：
点击“”图标,进入检测器参数设定.如 检测器温度（如300℃)；氢气30ml/min，空气400ml/min，尾吹25ml/min，火焰和静电计前打勾，
NPD：检测器温度（如300℃）；氢气3ml/min，空气60ml/min，柱流量＋尾吹＝10ml/min,铷珠和静电计前打勾，
FPD： 氢气：75 ml/min，空气：100 ml/min,尾吹:60 ml/min，监测器温度：200℃，火焰和光电倍增管前打勾
ECD： 检测器温度：300℃,尾吹30 ml/min。
9、信号参数设定：
点击“” 图标，进入信号参数设定画面。点击“信号源”下方下拉式箭头，选择“前部信号”点击“数据采集频率/最小峰宽”下方的下拉式箭头,选择数据采集数率（如5HZ），
选择“保存”， 存储所有的数据。 点击确定，进入下一画面.点击左键，选中“将方法下载到GC"。
10、在“ 运行时选项表 "中选中“数据采集”， 点击“确定". 11、点击“方法”菜单,选中“ 方法另存为…”,输入一方法名,如“testfid",点击“确定".
12、 从“运行控制”菜单中，选择“样品信息”选项，选择合适的路径，在“数据文件”中选择 “前缀/计数器”,点击“确定”，输入合适的进样位置。
13．基线平稳后约10分钟，从“运行控制”菜单中选择“运行方法”。
多次数据采集
1．按照步骤2 编辑完整方法
2．点击“序列”－“序列表"，输入“样品瓶”“样品名称"，“进样次数"，选择合适的“做样方法”
3．点击“序列"－“序列参数”，选择序列数据的保存路径（序列会自动生成以“序列名称－时间”为名称的文件夹保存数据），数据建议以选择 “前缀/计数器”保存
4．从“序列”菜单，选中“序列另存为…”，输入一序列名,如“测试”,点击“确定.
5．从“运行控制”菜单中选择“运行序列"。
（四）数据分析(脱机状态使用）
1、双击“仪器 1 脱机”图标 进入的脱机画面
2、从“视图”菜单中,点击“数据分析"进入数据分析画面。
3、从“文件”菜单选择“调用信号”，选中您的数据文件名。点击“ 确定”,则数据被调出.（如预建立标准曲线,应先打开浓度较低的标样图谱.）
4、 做谱图优化:从“图形”菜单中选择“信号选项”。从“范围” 中选择“满量程” 或“自动量程” 及合适的时间范围或选择“自定义量程” 调整。反复进行，直到图的比例合适为止.点击“ 确定”。
5、积分:
● 从“积分”菜单中选择“积分事件”选项，选择合适的“斜率灵敏度”，“峰宽"，“最小峰面积”，“最小峰高”。点击,自动加载积分参数。
● 点击左边“√”图标,将积分参数存入方法并退出“积分事件"。
● 如积分结果不理想，则修改相应的积分参数，直到满意为止.
6、打印报告:
● 从“报告”菜单中选择“设定报告"选项，点击“定量结果"框中“定量”右侧的黑三角,选中“面积百分比”，其它选项不变，点击“ 确定”。
●从“报告"菜单中选择“打印报告”，则报告结果将打印到屏幕上，如想输出到打印机上,则点击“报告” 底部的“打印"钮。
8、点击“文件”－“另存为”－“方法”，把数据分析方法保存，下次分析可直接在“文件"－“调用”－“方法"下，将该方法调出使用.（调用的方法中含有积分方法和打印报告方法）
（五）关机操作过程
1. 根据仪器配备的情况关掉FID的火焰，氢气和空气.
2. 再把前后Inlet进样口和前后Detector检测器，柱温箱的温度设为50，
3。 约等20－30分钟后进样口，检测器的温度降到50，仪器冷却后，先退出GC化学工作站软件，再关掉GC的电源
4。 退出电脑Windows系统关掉电脑电源
5。 关掉载气空气氢气总阀
(六)、注意事项： 1、 柱老化时,勿将柱端接到检测器上，防止污染检测器;
2、 柱老化时,请在室温下通适量载气后，再老化，以防损坏柱子。
