模袋混凝土护坡施工方案

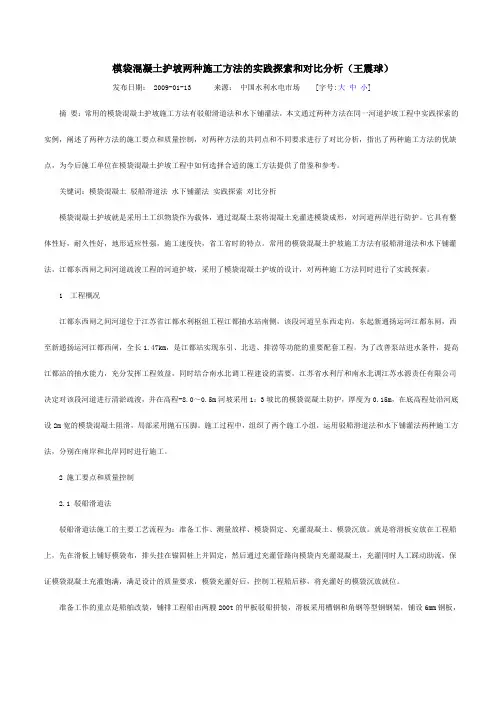

模袋混凝土护坡两种施工方法的实践探索和对比分析（王震球）

发布日期： 2009-01-13 来源： 中国水利水电市场 [字号:大 中 小]

摘 要：常用的模袋混凝土护坡施工方法有驳船滑道法和水下铺灌法，本文通过两种方法在同一河道护坡工程中实践探索的实例，阐述了两种方法的施工要点和质量控制，对两种方法的共同点和不同要求进行了对比分析，指出了两种施工方法的优缺点，为今后施工单位在模袋混凝土护坡工程中如何选择合适的施工方法提供了借鉴和参考。

关键词：模袋混凝土 驳船滑道法 水下铺灌法 实践探索 对比分析

模袋混凝土护坡就是采用土工织物袋作为载体，通过混凝土泵将混凝土充灌进模袋成形，对河道两岸进行防护。它具有整体性好，耐久性好，地形适应性强，施工速度快，省工省时的特点。常用的模袋混凝土护坡施工方法有驳船滑道法和水下铺灌法，江都东西闸之间河道疏浚工程的河道护坡，采用了模袋混凝土护坡的设计，对两种施工方法同时进行了实践探索。

1 工程概况

江都东西闸之间河道位于江苏省江都水利枢纽工程江都抽水站南侧，该段河道呈东西走向，东起新通扬运河江都东闸，西至新通扬运河江都西闸，全长1.47km，是江都站实现东引、北送、排涝等功能的重要配套工程。为了改善泵站进水条件，提高江都站的抽水能力，充分发挥工程效益，同时结合南水北调工程建设的需要，江苏省水利厅和南水北调江苏水源责任有限公司决定对该段河道进行清淤疏浚，并在高程-8.0～0.5m河坡采用1：3坡比的模袋混凝土防护，厚度为0.15m，在底高程处沿河底设2m宽的模袋混凝土阻滑，局部采用抛石压脚。施工过程中，组织了两个施工小组，运用驳船滑道法和水下铺灌法两种施工方法，分别在南岸和北岸同时进行施工。

2 施工要点和质量控制

2.1 驳船滑道法

驳船滑道法施工的主要工艺流程为：准备工作、测量放样、模袋固定、充灌混凝土、模袋沉放。就是将滑板安放在工程船上，先在滑板上铺好模袋布，排头挂在锚固桩上并固定，然后通过充灌管路向模袋内充灌混凝土，充灌同时人工踩动助流，保证模袋混凝土充灌饱满，满足设计的质量要求，模袋充灌好后，控制工程船后移，将充灌好的模袋沉放就位。

龙源期刊网

模袋混凝土护坡施工技术与质量控制措施

作者：袁卫炎 刘江枫

来源：《中国科技纵横》2015年第18期

【摘 要】在进行水下模袋混凝土施工时，由于模袋混凝土厚度小，其施工难度较大。根据实践经验，简要介绍在这种情况下所采取的施工及质量控制方法，以供借鉴。水下模袋混凝土的施工方法及质量控制与检验，通过现场施工实践，证明施工方法及质量控制措施是切实可行的，施工强度完全满足工期要求，工程质量也得到了良好的控制。

【关键词】模袋混凝土 施工技术 质量控制措施

1 工程概况

预制砼护坡全长约为1260米，航道底边线至6.0米高程采用模袋砼护岸，待本段航道疏浚完成验收后进行模袋混凝土的施工。

2 模袋混凝土施工

本施工段共有C20模袋混凝土3000m3，厚度20cm，工期为3个月，月平均施工强度1000m3。因此，必须制定快速有效的施工方案，才能保证工程施工的顺利完成。根据本工程的特点和现场施工条件，采用集中拌和、泵送混凝土入模袋的施工方法。

2.1 施工准备

（1）测定河道基面高程，并利用船只打深土桩进行测量定位。进一步了解水文地质情况，掌握第一手资料。

（2）组织机械设备进场，并进行维修保养，使之保持完好性能。

（3）组织专门施工班组，进行技术交底，在施工组织设计方面，请有关专家进行技术论证。

（4）备足施工材料，确保材料供应。

2.2 施工方法

2.2.1 水下坡面修整

由于施工区域一般水深3.7m，最大水深7.3m，因此如何选用合理的施工方法、合适的施工机具，对工程的施工安全、施工进度、施工质量乃至经济效益均会带来直接的影响。 龙源期刊网

2.2.2 模袋的制作和铺设

水下模袋混凝土护坡工程施工单位及施工方案

1. 项目背景

水下模袋混凝土护坡工程是一项重要的防护工程，旨在保护河堤、海岸线等水域工程遭受水流、波浪侵蚀的情况。本文将重点介绍水下模袋混凝土护坡工程的施工单位及施工方案。

2. 施工单位选择

在选择施工单位时，应考虑单位的信誉度、技术能力、经验等因素。最好选择具有丰富经验、良好信誉度的专业施工单位，以确保工程的质量和进度。

3. 施工方案

3.1 施工准备

在正式施工前，需要进行充分的准备工作，包括 - 方案设计：根据具体情况设计水下模袋混凝土护坡工程的施工方案，确定施工的每个步骤和细节。 - 材料准备：准备好所需的材料，如混凝土、模袋等。 - 设备采购：确保施工所需的各种设备齐全。 - 人员培训：对参与施工的人员进行必要的培训，确保他们了解施工方案和操作规程。

3.2 施工流程

水下模袋混凝土护坡工程的施工流程主要包括 - 清理底床：清理底床，确保施工环境干净整洁。 - 布设模袋：按照设计要求布设模袋。 - 灌浆：灌注混凝土到模袋中，同时注意控制浆液的流动速度和浇筑厚度。 - 养护：对刚浇筑的混凝土进行充分的养护，以确保混凝土强度和密实度。

3.3 施工质量控制

在施工过程中，需要进行质量控制，包括 - 监督检查：对施工过程进行监督检查，确保按照设计要求进行。 - 强度测试：进行混凝土护坡的强度测试，确保其符合相关标准。 - 验收：在工程完成后进行验收，确保工程质量合格。

4. 施工注意事项

在进行水下模袋混凝土护坡工程时，需要注意以下事项 - 安全：确保施工人员的安全，采取必要的安全措施。 - 环境保护：注意施工对周围环境的影响，做好环境保护工作。 - 质量：严格按照设计要求进行施工，确保工程质量符合标准。 结语

水下模袋混凝土护坡工程施工是一项复杂的工程，需要施工单位具备专业技术和经验。通过合理的施工方案和严格的质量控制，可以确保工程的顺利进行和质量达标。相信在合作的努力下，水下模袋混凝土护坡工程将顺利完成，为水域工程提供有效保护。

模袋混凝土护坡施工要点

1．施工准备

包括备足所需材料和设备、平整坡面、现场就位、放线定位、开挖顶脚基槽、测量水下施工水深和流速等。泵送施工主要设备是混凝土（砂浆)搅拌机和混凝土(砂浆）泵等。2．铺设模袋机织模袋应在各片连接的底面铺非织造土工织物.各片间连接底面的非织造土工织物采用缝接或搭接，搭接宽度20～30cm，土工织物在坡顶处可用8号铁丝制成的n形钉固定。顺水流方向\铺土工织物时，搭接带亦应固定。简易模袋先铺设非织造土工织物滤层,然后在其上铺模袋。一次铺设土工织物面积的大小根据充灌施工进度确定.

2．水下铺设模袋水下铺设

模袋存在着浮力和水流作用下的漂移问题。解决的办法是在模袋端部增设穿管布,在穿管上加压重，顺流将一端沉入水底，然后由潜水员牵引至设计位置，在充灌前采用砂卵石压重防止浮移，为防止铺设异形模袋产生错位问题，可先以实测桩基墙壁的最大边点和最小边点为特征点在模袋上找出相应点并作标记，潜水员根据标记准确定位。

3．模袋砼充灌

受隔流墩桩基墙上端有承台封顶等条件限制，混凝土的泵送和灌注存在较大困难，尤其是不能直接采用硬管而使用软管，当在水下变换油口时，水泥浆的流失容易发生堵塞。施工者采取措施尽量缩短泵送软管长度，中间以短硬管相连，变换灌口时将管口堵上以减少水泥浆流失，并尽量减少软管的弯折和颤动,保证处的顺利泵送.为防止一次充灌不满，在每个模袋单元设4个灌口的基础上加设2个备灌口，若一次充灌不满,打开备灌口再充。模袋混凝土充灌过程中主要应注意和解决如下几个问题：(1） 为防止堵塞事故，应随时检查混凝土级配和坍落度；防止过粗骨料进入和堵塞管道；防止泵人空气，造成堵管或气爆；充灌应连续，停机时间一般不得超过20min。(2) 泵与充灌操作人员之间应随时联系，紧密配合，充灌到位后及时停机，以防充灌过程产生鼓包或鼓破。出现鼓胀时,应及时停机，查找原因并处理。(3） 随时检查坡顶钢桩是否牢固，以防充灌过程中模袋下滑.灌完一片后，移动设备,按上述步骤进行下一片的充灌施工。应特别注意两片间的联接、靠紧。
