实验四、传输层协议分析【实验目的】1. 通过捕获TCP 包并进行分析，了解传输层协议的工作过程，加深对TCP 及面向连接的服务的工作原理的理解与掌握，2. 观察简单的TCP 流传输，理解其首部各字段的变化。

3. 理解UDP 数据报的传输特点。

【实验原理】【实验内容】1、查看分析TCP 链路管理(1)、在PC2(192.168.2.24)中安装有FTP 服务端程序。

(2)、在PC1 中开启协议分析软件，进行数据包抓包。

(3)、在PC1 中的协议分析软件中利用工具栏中的TCP 连接工具对PC2 发起连接，如下图所示。

PC1 主动打开连接请求确认PC2 被动打开确认确认SYN ，SEQ = xACK,SEQ = x+1,ACK = y +1SYN,ACK,SEQ = y , ACK = x+1图 4-12 TCP连接工具在IP地址中填入PC2地址192.168.2.24，端口填入FTP服务端口21，然后点击连接。

分析捕获到的三次握手报文。

图 4-13 三次握手第一次连接查看上图TCP报文中的报头部分：源端口：3241，由于发起连接的是客户端，因此源端口为TCP程序随机出的短暂端口，在此连接中是3241。

目的端口：21，由于是向FTP服务发起连接，因此目的端口为FTP服务的熟知端口，为21。

序列号：0X732020CD，此序列号为TCP程序随机出的字节编号。

确认序号：0X00000000，第一个发出的连接请求中，确认号为0。

TCP首部长度：7，TCP首部长度包括TCP报头长度和数据长度，这个字段表示TCP报头长度，其中20字节为标准TCP报头长度，另有8字节选项字段长度，选项字段中和服务器端协商了最大报文段长度。

标识位：SYN位置1，只有TCP连接中三次握手第一次连接的报文段中SYN位置1。

窗口大小：65535，默认大小。

校验和：0X5D64，校验和是对TCP报头、数据和伪首部进行计算得出的校验和。

计算机网络实验指导书-TCP协议分析及应用层命令实验指导教师：韩家伟孙玉钰实验4TCP报文段分析及应用层命令实验1．实验目的1．掌握使用IRIS工具对TCP与UDP协议进行抓包分析的方法。

2．掌握TCP协议的报文格式及其优缺点。

3．熟悉应用层命令。

2．实验设备与环境1．Iris网络分析软件2．网络数据包捕获3．捕获TCP报文段并分析（一）实验内容1．启动网络嗅探工具，设置好过滤条件，捕获UDP用户数据报和TCP报文段。

2．分析UDP与TCP协议。

（二）TCP协议实验指导传输控制协议(Transmission Control Protocol，TCP)是一种可靠的面向连接的传送协议。

它在传送数据时是分段进行的，主机之间交换数据必须建立一个会话。

它用比特流通信，即数据被作为无结构的字节流。

通过每个TCP传输的字段指定顺序号，以获得可靠性。

它是在OSI参考模型的第4层，TCP是使用IP的网际间互联功能而提供可靠的数据传输，IP不停地把报文放到网络上，而TCP负责确信报文到达。

在协同IP的操作中TCP负责握手过程、报文管理、流量控制、错误检测和处理(控制)，并根据一定的编号顺序对非正常顺序的报文给予重新排列顺序。

TCP是面向连接的协议。

在面向连接的环境中，开始传输数据之前，在两个终端之间必须先建立一个连接。

对于一个要建立的连接，通信双方必须用彼此的初始化序列号seq和来自对方成功传输确认的应答号ack(指明希望收到的下一个八位组的编号)来同步，习惯上将同步信号写为SYN，应答信号写为ACK。

整个同步的过程称为三次握手，如图4-1所示。

图4-1 TCP连接的建立对于一个已经建立的连接，TCP使用四次握手来结束通话（使用一个带有FIN附加标记的报文段）。

如图4-2所示。

图4-2 TCP连接的释放TCP每发送一个报文段，就对这个报文段设置一次计时器。

只要计时器设置的重传时间到期，但还没有收到确认，就要重传这一报文段。

TCP协议分析实验报告实验4传输层协议分析一、实验目的1、学习3CDaemon FTP服务器的配置和使用，分析TCP报文格式，理解TCP的连接建立、和连接释放的过程。

2、学习3CDaemon TFTP服务器的配置和使用，分析UDP报文格式，理解TCP协议与UDP协议的区别。

二、实验工具软件3CDaemon软件简介3CDaemon是3Com公司推出的功能强大的集FTP Server、TFTP Server、Syslog Server 和TFTP Client于一体的集成工具，界面简单，使用方便。

这里主要介绍实验中需要用到的FTP Server功能和TFTP Server功能。

1、FTP Server功能(1)配置FTP Server功能:选中左窗格功能窗口，打开FTP Server按钮，单击窗格中的 Configure FTP Server按钮，打开3CDaemon Configuration配置窗口，配置FTP Server功能。

这里需要设置的就是“Upload/Download”路径，作为FTP Server的文件夹，其它选项可以使用系统缺省设置。

设置完成后，单击确认按钮，设置生效。

(2)在实验中，我们使用3CDaemon系统内置的匿名帐户“anonymous”登陆FTP 服务器，客户端使用微软FTP客户端命令，关于Ftp命令的说明介绍如下。

(3) Ftp命令的说明FTP的命令格式:ftp[-v][-d][-i][-n][-g][-w:windowsize][主机名/IP地址] 其中:-v不显示远程服务器的所有响应信息;-n限制ftp的自动登录;-i在多个文件传输期间关闭交互提示-d允许调试、显示客户机和服务器之间传递的全部ftp命令;-g不允许使用文件名通配符;-w:windowsize忽略默认的4096传输缓冲区。

使用FTP命令登录成功远程FTP服务器后进入FTP子环境，在这个子环境下，用户可以使用FTP的内部命令完成相应的文件传输操作。

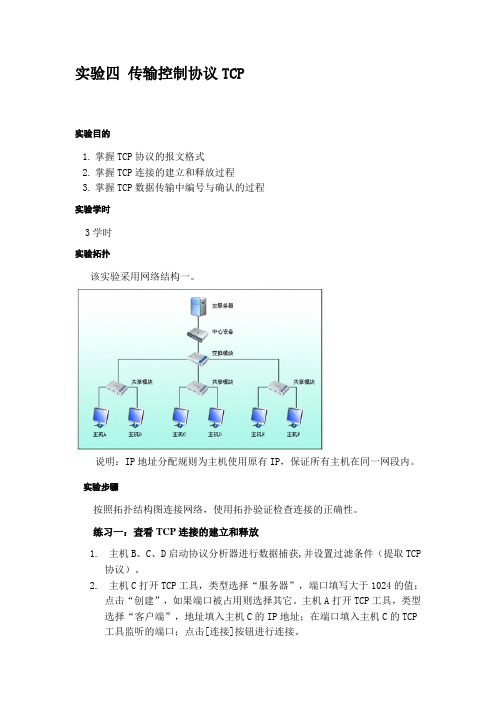

实验四传输控制协议TCP实验目的1.掌握TCP协议的报文格式2.掌握TCP连接的建立和释放过程3.掌握TCP数据传输中编号与确认的过程实验学时3学时实验拓扑该实验采用网络结构一。

说明：IP地址分配规则为主机使用原有IP，保证所有主机在同一网段内。

实验步骤按照拓扑结构图连接网络，使用拓扑验证检查连接的正确性。

练习一：查看TCP连接的建立和释放1.主机B、C、D启动协议分析器进行数据捕获,并设置过滤条件（提取TCP协议）。

2.主机C打开TCP工具，类型选择“服务器”，端口填写大于1024的值；点击“创建”，如果端口被占用则选择其它。

主机A打开TCP工具，类型选择“客户端”，地址填入主机C的IP地址；在端口填入主机C的TCP工具监听的端口；点击[连接]按钮进行连接。

3.察看主机B、C、D捕获的数据，填写下表。

字段名称报文1 报文2 报文3Sequence NumberAcknowledgement NumberACKSYNTCP连接建立时，前两个报文的首部都有一个“maximum segment size”字段，它的值是多少？作用是什么？结合IEEE802.3协议规定的以太网最大帧长度分析此数据是怎样得出的。

4.主机A断开与主机C的TCP连接。

5.察看主机B、C、D捕获的数据，填写下表。

字段名称报文4 报文5 报文6 报文7Sequence NumberAcknowledgement NumberACKSYN结合步骤3、5所填的表，理解TCP的三次握手建立连接和四次握手的释放连接过程，理解序号、确认号等字段在TCP可靠连接中所起的作用。

练习二：利用仿真编辑器编辑并发送TCP数据包▪本练习将主机A和B作为一组，主机C和D作为一组，主机E和F作为一组，现仅以主机A和B为例，说明实验步骤。

▪在本实验中由于TCP连接有超时时间的限制，故仿真编辑器和协议分析器的两位同学要默契配合，某些步骤（如计算TCP校验和）要求熟练、迅速。

tcp协议实验报告TCP协议实验报告一、引言在计算机网络中，TCP（Transmission Control Protocol）是一种常用的传输层协议，负责实现可靠的数据传输。

本实验旨在通过对TCP协议的实验研究，深入理解其工作原理和性能特点。

二、实验目的1. 理解TCP协议的基本原理和机制。

2. 掌握TCP协议的连接建立、数据传输和连接释放过程。

3. 了解TCP协议的流量控制和拥塞控制机制。

三、实验环境1. 操作系统：Windows 102. 实验工具：Wireshark、Python四、实验过程1. 连接建立在实验中，我们使用Python编写了一个简单的TCP服务器和客户端程序。

首先，客户端向服务器发起连接请求（SYN包），服务器接收到请求后发送确认包（SYN+ACK包），最后客户端发送确认包（ACK包）完成连接建立过程。

2. 数据传输在连接建立后，我们通过客户端向服务器发送数据，观察数据在网络中的传输情况。

Wireshark工具可以捕获和分析网络数据包，我们可以通过它来查看TCP 数据包的详细信息，包括源地址、目的地址、序列号、确认号等。

3. 连接释放当数据传输完成后，我们需要关闭TCP连接。

在实验中，我们模拟了正常关闭连接和异常关闭连接两种情况。

正常关闭连接时，客户端和服务器分别发送FIN包和ACK包，最后双方都发送FIN包完成连接释放。

异常关闭连接时，我们可以通过强制关闭客户端或服务器进程来模拟，观察TCP协议对连接异常关闭的处理过程。

五、实验结果通过实验，我们观察到TCP协议的一些重要特点和性能表现：1. 可靠性：TCP协议通过序列号和确认号机制，确保数据的可靠传输。

如果接收方收到的数据包乱序或丢失，TCP协议会要求发送方重新发送。

2. 流量控制：TCP协议通过滑动窗口机制实现流量控制，防止发送方发送速度过快导致接收方无法处理。

当接收方缓冲区已满时，会发送窗口为0的ACK包，告知发送方暂停发送。

计算机网络实验指导书湖南工业大学计算机与通信学院网络工程系目录实验一 802.3协议分析和以太网 (3)一、实验目的 (3)二、预备知识 (3)三、实验环境 (4)四、实验步骤 (5)五、实验报告内容 (6)实验二 IP层协议分析 (7)一、实验目的 (7)二、实验环境 (7)三、实验步骤 (7)四、实验报告内容 (8)实验三 TCP协议分析 (9)一、实验目的及任务 (9)二、实验环境 (9)三、实验步骤 (9)四、实验报告内容 (10)实验四 HTTP和DNS分析 (11)一、实验目的及任务 (11)二、实验环境 (11)三、实验步骤 (11)四、实验报告内容 (12)实验一802.3协议分析和以太网一、实验目的1.分析802.3协议2.熟悉以太网帧的格式3.熟悉ARP报文的格式二、预备知识要深入理解网络协议，需要仔细观察协议实体之间交换的报文序列。

为探究协议操作细节，可使协议实体执行某些动作，观察这些动作及其影响。

这些任务可以在仿真环境下或在如因特网这样的真实网络环境中完成。

观察在正在运行协议实体间交换报文的基本工具被称为分组嗅探器（packet sniffer）。

顾名思义，一个分组嗅探器捕获（嗅探）计算机发送和接收的报文。

一般情况下，分组嗅探器将存储和显示出被捕获报文的各协议头部字段内容。

图1为一个分组嗅探器的结构。

图1右边是计算机上正常运行的协议（在这里是因特网协议）和应用程序（如：Web浏览器和ftp客户端）。

分组嗅探器（虚线框中的部分）是附加计算机普通软件上的，主要有两部分组成。

分组捕获库接收计算机发送和接收的每一个链路层帧的拷贝。

高层协议（如：HTTP、FTP、TCP、UDP、DNS、IP等）交换的报文都被封装在链路层帧(Frame)中，并沿着物理介质（如以太网的电缆）传输。

图1假设所使用的物理媒体是以太网，上层协议的报文最终封装在以太网帧中。

分组嗅探器的第二个组成部分是分析器。

TCP协议分析实验报告实验4传输层协议分析一、实验目的1、学习3CDaemon FTP服务器的配置和使用，分析TCP报文格式，理解TCP的连接建立、和连接释放的过程。

2、学习3CDaemon TFTP服务器的配置和使用，分析UDP报文格式，理解TCP协议与UDP协议的区别。

二、实验工具软件3CDaemon软件简介3CDaemon是3Com公司推出的功能强大的集FTP Server、TFTP Server、Syslog Server 和TFTP Client于一体的集成工具，界面简单，使用方便。

这里主要介绍实验中需要用到的FTP Server功能和TFTP Server功能。

1、FTP Server功能(1)配置FTP Server功能:选中左窗格功能窗口，打开FTP Server按钮，单击窗格中的 Configure FTP Server按钮，打开3CDaemon Configuration配置窗口，配置FTP Server功能。

这里需要设置的就是“Upload/Download”路径，作为FTP Server的文件夹，其它选项可以使用系统缺省设置。

设置完成后，单击确认按钮，设置生效。

(2)在实验中，我们使用3CDaemon系统内置的匿名帐户“anonymous”登陆FTP 服务器，客户端使用微软FTP客户端命令，关于Ftp命令的说明介绍如下。

(3) Ftp命令的说明FTP的命令格式:ftp[-v][-d][-i][-n][-g][-w:windowsize][主机名/IP地址] 其中:-v不显示远程服务器的所有响应信息;-n限制ftp的自动登录;-i在多个文件传输期间关闭交互提示-d允许调试、显示客户机和服务器之间传递的全部ftp命令;-g不允许使用文件名通配符;-w:windowsize忽略默认的4096传输缓冲区。

使用FTP命令登录成功远程FTP服务器后进入FTP子环境，在这个子环境下，用户可以使用FTP的内部命令完成相应的文件传输操作。

郑州轻工业学院本科实验报告题目：实验四TCP 协议分析学生姓名：**系别：计算机与通信工程学院专业：网络运维班级：网络运维11-01学号：************指导教师：**2014 年10 月28 日实验四TCP 协议分析一、实验目的1、分析HTTP 协议2、分析DNS 协议二、实验环境与因特网连接的计算机网络系统；操作系统为windows；Ethereal、IE 等软件。

三、实验步骤1.俘获大量的由本地主机到远程服务器的TCP 分组（1）启动浏览器，打开/ethereal- labs/alice.txt 网页，得到ALICE'S ADVENTURES IN WONDERLAND文本，将该文件保存到你的主机上。

（2）打开/ethereal- labs/TCP-ethereal- file1.html（3）窗口如下图所示。

在Browse按钮旁的文本框中输入保存在你的主机上的文件ALICE'S ADVENTURES IN WONDERLAND的全名（含路径），此时不要按“Upload alice.txt file”按钮（4）启动Ethereal，开始分组俘获。

（5）在浏览器中，单击“Upload alice.txt file”按钮，将文件上传到服务器，一旦文件上传完毕，一个简短的贺词信息将显示在你的浏览器窗口中。

（6）停止俘获。

2.浏览追踪信息（1）在显示筛选规则中输入“tcp”,可以看到在本地主机和服务器之间传输的一系列tcp和http报文，你应该能看到包含SYN报文的三次握手。

也可以看到有主机向服务器发送的一个HTTP POST 报文和一系列的“http continuation”报文。

（2）根据操作回答“四、实验报告内容”中的1-2题。

3.TCP 基础根据操作回答“四、实验报告内容”中的3-10 题4.TCP 拥塞控制（1）在Ethereal已俘获分组列表子窗口中选择一个TCP 报文段。

实验报告实验名称： 实验四TCP 协议分析协议分析班 级： 姓 名：实验地点：日 期：一、实验目的：1. 掌握TCP 报文段首部中各字段的含义及作用报文段首部中各字段的含义及作用2. 掌握TCP 连接建立和释放的过程连接建立和释放的过程3. 了解TCP 的确认机制的确认机制 二、实验环境：1. 联网并运行SimpleNPTS 软件的PC 机 三、实验内容和要求：1、捕获并分析TCP 连接建立过程的三次握手过程中发送和接收的TCP 报文段报文段2、捕获并分析TCP 连接释放过程中发送的TCP 报文段。

报文段。

3、捕获并分析一个TCP 报文段及该报文段的确认报文段报文段及该报文段的确认报文段4、捕获并分析TCP 连接超时重传所发送的报文段连接超时重传所发送的报文段 四、实验步骤：1、 开启协议分析软件，设置过滤器为只捕获TCP 协议报文段协议报文段2、 利用协议分析软件的TCP 连接工具连接到FTP 服务器，捕获并分析建立TCP 连接时发送的TCP 报文段，分析TCP 连接建立的过程连接建立的过程3、 在已经连接到FTP 服务器之后，通过TCP 连接工具发送FTP 命令：命令：l USER anonymous l PASS ************.cn l PWD 捕获并分析发送和接收的报文段，注意其序号及确认号之间的关系捕获并分析发送和接收的报文段，注意其序号及确认号之间的关系4、 在已经连接到FTP 服务器之后，通过TCP 连接工具发送FTP 命令：QUIT 释放TCP 连接，捕获并分析释放连接过程中发送和接收的报文段捕获并分析释放连接过程中发送和接收的报文段网络协议分析与设计5、通过TCP连接工具连接到10.132.254.1上不存在服务进程的端口，观察服务器与本机交互的报文。

互的报文。
