中控消费机用户指南

  • 格式：doc
  • 大小：16.89 MB
  • 文档页数：152

消费机用户指南V2.0版本目录一、总述 (3)1．前言 (3)2．特点 (3)3．系统功能 (3)4、消费流程图 (5)5．消费机外观及连接 (7)6、机器菜单简介 (12)二、软件安装与启动 (15)1、软件安装 (15)2．消费机软件的启动 (28)三、消费软件 (30)主窗口 (30)菜单栏 (32)1. 资料设定 (32)2、消费明细 (58)3、消费统计 (64)4、补贴管理 (72)5．卡片管理 (75)6．设备管理 (89)7.系统管理 (101)快捷菜单栏 (110)1．资料设定 (110)2、消费管理 (111)3、设备管理 (112)4.卡片中心 (113)5．系统管理 (114)四、消费机菜单详解 (115)主菜单 (115)1. 管理员设置 (116)2．通讯设置 (118)3. 消费模式 (121)4. 消费管理 (123)5．U盘管理 (128)6. 系统设置 (129)7．系统信息 (134)8. 出纳管理（出纳机） (135)9. 补贴管理（补贴机） (138)五、消费机操作流程 (141)1．刷卡提示 (141)2. 主流程设计 (145)3. 消费机流程设计： (145)3. 消费机流程设计： (146)4. 计次流程 (148)5. 计时流程 (149)6. 充值机流程 (150)7. 补贴机流程 (151)一、总述1．前言本机器集消费机，出纳机，补贴机功能于一体。

机器的操作分为机器操作和软件操作两大块。

其中可以通过机器操作来实现消费机/出纳机/补贴机之间的切换。

软件界面简洁清晰、操作方便、功能齐全、系统稳定可靠,大大提升了管理效率。

2．特点➢固件采用32位内核处理器，性能优越。

➢软体架构采用C/S结构。

➢后台数据库采用mysql。

➢双屏显示，双键盘操作。

3．系统功能3.1消费机：1．消费模式：支持定值、金额、键值、计次、计时、商品、记账。

2．自助操作：可以在消费机上直接挂失、解挂、修改密码。

3．工作模式：支持脱机和实时消费。

4．卡类设置：对不同的卡和消费机进行限次、限额、有效使用期、可用餐别、消费折扣、机器权限等限制5．纠错功能：支持机器纠错每个人最后一笔消费记录,同时支持在软件上进行纠错.6．语音播放：刷卡消费时播报是否消费成功和其它提示等语音。

7．管理员/操作员管理：支持管理员对机器进行管理。

同时支持操作员对机器锁定和解锁，方便统计每个操作员的销售情况。

8．批次消费：分批就餐，不同批次的人在不同的就餐时间段就餐。

9．分段定值：支持多个时段分段定值10．补单：支持没有带卡的人员先就餐，然后再补单.11．支持多餐厅和部门权限：分配权限，本操作员只能操作本餐厅或者本部门的机器和数据。

3.2 出纳机（也称充值机）：1．优惠充值：设置优惠比例，根据优惠比例进行充值。

2．充值模式：支持定值、金额。

3．充值类型：支持充值和退款。

退款是没有优惠比例。

3.3 补贴机：1．累加补贴：当为累加补贴时，可对不同月份的补贴金额进行一起补贴，否则只能补贴当月的补贴金额。

2．清零补贴：补贴时，将卡上金额进行清零，防止补贴金额在下一个月进行使用。

3．按确定键补贴：用户在补贴时，按确定键进行补贴，否则一刷卡就补贴.4、消费流程图关于机器（消费机、补贴机、出纳机）的操作流程，以及刷卡时的判断流程图，放在了本文的最后进行描述。

5．消费机外观及连接5.1 消费机正面图1）管理员键盘： ：开关机键数字键（0-9）：输入数字（如金额）纠错：允许纠错最后不同卡号最后一笔消费记录取消：操作菜单时，返回上级菜单； 编辑状态或退出菜单时，退出编辑状态或菜单，并不保存结果。

查询：进入明细查询窗口。

确定：操作菜单时，进入相应菜单的子菜单；操作选项时，进入可编辑状态；6)客户显示屏5)客户键盘 2)管理员显示屏1)管理员键盘4) RESET3) USB7)刷卡感应区按确定键保存设置。

↑：操作菜单，向上或向左逐个滑动；操作选项时，向前切换选项。

↓：操作菜单，向下或向右逐个滑动；操作选项时，向后切换选项。

菜单：正常模式下，显示主菜单。

2) 管理员显示屏：a．当没有进行消费时显示金额、余额、日期时间、消费模式、是否在线(符号为S).b. 当进行消费时，界面实时显示卡的交易信息：扣除金额、余额、卡号、消费是否成功。

3) USB接口用来上传下载数据, 连接如U盘、打印机，条码枪、指纹头等4) RESET复位孔当消费机出现通讯故障，可以在此手动复位。

用直径小于2MM工具插入复位孔并点按Reset键，按住时间不要超过2秒，此时消费机将重新启动。

5) 消费者键盘数字键（0-9）：输入数字。

确定：确定信息。

取消：取消信息。

挂失：输入卡号和密码，对卡号进行挂失。

解挂：输入卡号和密码，对卡号进行解挂。

改密：对卡号的超额消费密码进行修改.备注：只有在TCP/IP的联机方式下，机器上挂失、解挂、改密才有效.6）用户显示屏：除操作挂失和解挂以及改密之外, 其它同管理员显示屏显示相同。

7) CARD 区持卡人刷卡的感应区域。

5.2 消费机侧背面GPRS ：连接无线网格。

DC 12V: 消费机的输入电压。

232/485: 用来连接电脑，无线连接WIFI 。

232:串行接口，用来连接如打印机，条码枪等。

TCP/IP ：用来联接电脑或网络。

USB: 用来上传下载数据, 连接如U 盘、打印机，条码枪、指纹头等 备用电池：打开盖后，可用来安装备用电池。

232/485232TCP/IPUSBGPRS DC 12V备用电池5.3 消费机的连接1）发卡器通过USB 接口与电脑相连； 2）消费机与电脑的连接共有以下4种方式:USBU 盘、打印机、指纹头、外接键盘、扫描仪等外接USB 设备GNDRS232RXD1RS232TXD1RS485/RS23212345485B 485A 594837261RS232RXD2RS485/RS232转换器D-/B 打印机、指纹头、外接键盘、扫描仪等外接串口设备PC 主机D+/ARS232TXD2RS232RXD2594837261RS232TXD2DC 12V 123456789RS232 TCP/IP电脑消费机 发卡器3）其中DB9公头的解释如下：DB9 Male其各针脚定义如下:2---RXD 3--- TXD5---GND 1,4,6,7,8,9--空脚6、机器菜单简介（消费机/出纳机/补贴机）6.1 消费机主菜单开机后，按菜单键进入主菜单（出厂机型为消费机）。

此时主菜单包括7个选项，如下所示：1．管理员设置管理员权限、删除管理员2．通讯设置IP地址、子网掩码、网关、服务器IP、机号、RS485、RS232、波特率3．消费模式定值参数设置（定值金额、启用分段定值）商品参数设置（使用条码）计时参数设置（时长取整、时价）消费模式设定（定值模式、金额模式、键值模式、计次模式、商品模式、计时模式）4．消费管理数据查询（消费明细查询、消费统计查询、餐别统计查询）消费时间段设置（固定时间段设置、批次时间段设置）使用记帐支持指纹验证5．U盘管理下载用户名单、上传用户名单、下载指纹数据、上传指纹数据、下载消费记录、上传卡类记录、上传商品记录6．系统设置主扇区、备份扇区、机器时间设置、恢复出厂设置、白名单检查、黑名单检查、操作员卡检查、机器类型（消费机/出纳机/补贴机）、机器密码、语音提示、音量大小7．系统信息用户登记数、指纹登记数、管理记录数、消费记录数、设备信息按↑↓键上下选择菜单选项，按确定键可进入对应选项的子菜单。

在子菜单中，按退出键返回上一级主菜单。

在主菜单中，按退出键返回正常模式状态。

特别声明：当机器类型设置为出纳机或补贴机时，需先返回到正常模式下，然后再按菜单键进入主菜单时，消费管理选项才会变成出纳管理或补贴管理选项。

6.2 出纳机主菜单当机器类型为出纳机时，在正常模式下，按菜单键即进入出纳机主菜单。

1．管理员设置2. 通讯设置3. 出纳管理：数据查询（充值查询、充值统计）定值金额优惠比例出纳类型（充值、退款）模式选定（定值模式、金额模式）4．U盘管理5．系统设置6．系统信息除出纳管理选项外，其他选项菜单操作可参考上面6.1消费机主菜单。

6.3 补贴机主菜单当机器类型为补贴机时，在正常模式下，按菜单键即进入补贴机主菜单。

1．管理员设置2．通讯设置3．补贴管理数据查询（被贴明细、被贴统计）累计补贴清零补贴确定键补贴4．U盘管理5．系统设置6．系统信息除补贴管理选项外，其他选项菜单操作可参考上面6.1消费机主菜单。

这里仅做简单的描述，详细的功能请参考后面四、消费机菜单详解。

消费机的操作和设置，下面将分别详细分解。

因为消费软件基本涵盖了全部的机器菜单操作除不能切换机器类型外,所以在操作过程中出现的同一名词解释，仅在消费软件中说明，而在机器菜单中将不再重述。

注意：当用消费软件来操作消费机时，请关闭卡巴斯基杀毒软件。

二、软件安装与启动1、软件安装两个安装文件：MySQL5.0.45_20080923 和EPOS2.0MySQL_2008.11.22注意：请务必先安装MySQL5.0.45，然后再安装EPOS2.0MySQL。

1.1安装MySQL1）双击MySQL5.0.45，弹出MySQL Server 安装程序的“欢迎”窗口。

如下图所示：2）单击[下一步]按钮，进入“用户信息”窗口。

如下图所示：3）在此输入名称和公司名，单击[下一步]进入“安装文件夹”窗口。

如下图所示：4）建议使用默认的安装路径。

如果想修改路径，请按屏幕提示进行。

设置完毕，单击[下一步]，进入“快捷方式文件夹"窗口。

如下图所示：5）建议使用默认的快捷方式文件夹。

如果想更改文件夹，请按屏幕提示进行。

设置完毕，单击[下一步]，进入“准备安装”窗口。

如下图所示：6）此窗口显示设置的安装信息。

如果想更改信息，单击[返加]按钮，返回上级窗口修改。

确认安装信息后，单击[下一步]按钮，进入正在安装MySQL Server 窗口。

7）窗口中间显示安装进度，弹出”请稍候框”提示正在注册系统信息，并开启MySQL服务，请勿关闭弹出的命令行窗口。

稍后会短暂显示命令行窗口，然后弹出安装成功窗口。

8)单击[完成]按钮，完成安装程序。

此时系统会弹出“注意”提示框，单击[是]按钮重启电脑，或者单击[否]按钮退出提示框。

1.2 安装EPOS2.0MySQL_2008.11.221）双击安装文件EPOS2.0MySQL，弹出选择安装语言窗口。

如下图所示：2）单击 弹出下拉列表，从中选择合适的语言。

选择完毕，单击[确认]按钮，弹出欢迎使用消费软件安装向导窗口。

如下图所示：3）单击[下一步]按钮，进入用户信息窗口。

如下图所示：4）输入用户名和组织后，继续单击[下一步]按钮，进入”选择目标位置”窗口。

合集下载

多媒体中央控制系统使用说明书

多媒体中央控制系统使用说明书

CTL-300多媒体中央控制系统产品使用手册河南监控工程网收藏文档目录设备使用注意事项 (3)一、产品简介 (4)二、设备包装说明 (5)三、主控机前面板示意图 (5)四、主控机后面板示意图 (5)五、系统主机、操作面板、电脑的连接 (6)六、应用设备连接示意图 (6)七、红外发射棒的连接 (7)八、电动屏幕接线图 (7)九、操作面板使用说明 (8)十、设备红外遥控器代码的学习和录入 (9)十一、主控机系统各项参数 (10)十二、本手册说明 (12)设备使用注意事项为确保设备可靠使用及人员的安全，请在安装、使用和维护时，请遵守以下事项：1、为确保操作安全，应确保电源线接地良好，务必将随机提供的三相插头插入地线有效的标准三脚电源插座，确保设备的输入电源为220V50HZ的交流电。

2、为防止火灾或漏电，不要将系统设备置于过冷或过热的地方，请勿将本机受雨或受潮，阴雨潮湿天气或长时间不使用时，应关闭设备电源总闸。

3、控制系统设备的电源在工作时会发热，因此要保持工作环境的良好通风，以免温度过高而损坏机器。

4、非专业人员未经许可，请不要试图拆开设备机箱，不要私自维修。

以免发生意外事故或加重设备的损坏程度。

5、控制大功率的设备请选配用强电控制器，以免中控超载运行。

6、安装和接线之前应关闭中控电源。

一、产品简介可编程多媒体中央控制系统充分为用户着想，确保系统具有良好的稳定性和兼容性，汇聚了市场上中控的优点，并且解决了国内中控系统兼容性差而无法控制某些品牌设备的难题。

外加产品外形美观大方，接线施工便利，科学的优化操作界面，实现便利的投影机、电动幕、DVD、录像机、卡座、实物投影、有线电视、计算机全面控制，大大提高操作人员的控制效果，现已广泛应用于电教室、会议室、多功能厅等场合。

可编程多媒体中央控制系统具有以下特点：●内置3×2VGA切换分配器，支持台式电脑、手提电脑、数字展台输入；●自带投影机保护器，检测投影机灯泡的工作情况，并且自动延时关机，更好地保护投影机寿命；●内嵌式红外学习功能，无须配置专业学习器，使用更简单，存储更可靠；●内置8×2视音频矩阵，视频频宽达100MHz；●1路可编程RS一232控制接口；●6路红外发射接口；●主机内置电动屏幕电源控制，三路设备电源控制（二路时序电源，一路开门狗投影机专用电源）；●内置二路高保真无级音量调节；●简洁的控制面板，真实的信息反馈，操作简单，操作者无须培训即可使用，并且面板上支持红外学习及系统设备电源控制，并可以设置成设备连动控制！使控制更加简单、实用；●支持新型LCD高档液晶屏控制面板；●支持新型VFD彩色控制面板；二、设备包装说明名称单位数量备注主控机台 1 系统控制主机控制面板个 1 系统控制操作面板电源线条 1 主控机电源线9芯控制连接线条 2 主控机、控制面板、电脑之间的连线红外发射棒条 4 连接主控机与受控设备多媒体控制软件光盘张 1 配套电脑控制软件使用手册本 1三、主控机前面板示意图主控机为标准19英寸2U机箱，配有标准机柜安装螺丝孔及拉手，可以很方便地将主控机安装在1 9英寸机柜上。

中控系统操作手册

中控系统操作手册

中控系统操作手册前言会议系统为集成度高且设备集中的一个弱电子系统，为保证此系统能长时间、稳定运行及请用户单位指派专门管理人员及操作人员进行管理和操作，非相关操作人员禁止动用会议室设备（包括各种遥控器），操作人员请严格遵守以下操作流程进行操作，以免误操作而影响整个会议系统的稳定性，甚至导致设备损坏。

详细操作说明如下：第一部分：3楼外事会议室操作说明（1号和2号外事会议室和新闻发布中心设备操作一样，下面以1号外事会议室为例说明）1.1操作流程第一步：进入设备间，检查调音台推子是否都拉到最底端，如没在最底端，请全部拉到最底端；然后开启系统电源（中控电源、时序控制器电源、强电控制模块电源及其它电源）用触摸屏开启系统，点击触摸屏起始页，所有设备即可自行按顺序打开。

系统开启后说明：机柜内所有设备电源开启，投影机供电。

第二步：检查机柜内设备及调音台的电源开关是否打开，若没打开请手动开启。

判断开启与否请通过设备指示灯观察。

第三步：根据实际会议内容需求，通过触摸屏依次开启相应的设备、切换相应的信号（详见“1.2、ST-7600C触摸屏的操作”）推起调音台推子。

注：1、触摸屏方向请指向机房，保证最佳的接收信号第四步：当会议结束，离开操作间时，首先将调音台推至最底端，然后通过触摸屏关闭系统，待时序电源关闭（关闭系统后3分钟）后方可关闭机房，然后离开。

注：1、中控主机及继电器模块无需关闭，请保持常供电状态注：1、开启系统前，确保调音台推子拉到最下面，以免造成设备损伤甚至烧毁。

2、音频信号处理设备，如：调音台，均衡器等设备的相关设置已经调试完毕。

如无特殊需求，请勿随意调整原设备的设置，以免影响会议系统的声效。

3、开启话筒前，确保会议主机已经开启，若未开启，请确保开启会议主机后才打开话筒，以免造成设备损伤甚至烧坏；在连接话筒时请先将会议主机电源关闭，待话筒连接好后再开启会议主机源，以免烧坏会议主机。

4、要注意连接整套设备电流的负荷程度。

中控消费机培训及常见问题的解决办法

中控消费机培训及常见问题的解决办法


THANKS
（如果初始化IC卡时设置扇区密码，那么在发卡之前要设置软件的卡扇 区验证密码<Ctrl+shift+F12>与扇区密码一致） • • 4)充值：A：单卡充值：在“充值”中先读卡信息，后输入 充值金额。 B：批量充值：卡片管理——批量充值。
• 第三步：1)设备登记 •
：添加联接设备。
2)机器设置 :可读取/设置机器消费、 出纳、充值和读卡模块信息。（进行此操作时， 请关闭卡巴斯基杀毒软件，或者添加此程序为信 任程序）
• 三、连接设备操作： • 第一步：设备登记：添加新设备，建立连接。
• 第二步：机器设置：勾选中相应的设备，连接设备成功后自动读取设 备的信息，可加载新的信息后点击“设置”上传至机器。
• 第三步：联机操作：A）读数据：勾选中相应的设备后，读取相应设 备的记录数据至数据库。
•
扇区密码一致。
B）设置密码：设置机器密码，该密码必须与卡
消费、出纳、补贴三种机型功能介绍
• 出纳机（也称充值机）： • 优惠充值：设置优惠比例，根据优惠比例进行充 值。 • 充值模式：支持定值、金额。 • 充值类型：支持充值和退款。退款是没有优惠比 例。
消费、出纳、补贴三种机型功能介绍
• 补贴机：
• 累加补贴：当为累加补贴时，可对不同月份的补 贴金额进行一起补贴，否则只能补贴当月的补贴 金额。
• 五、员工离职操作： • 第一步：退款：先读取卡内的余额，然后输入退 款金额。 • 第二步：退卡：选择已经退款的卡，点击退卡即 可。退卡成功后，该员工资料中对应的卡号为0。 • 第三步：离职管理：添加已经退卡的员工送入离 职库内。如果没有退卡则无法进行离职操作。
培训内容:
1.消费机功能介绍
中控软件使用手册

中控软件使用手册

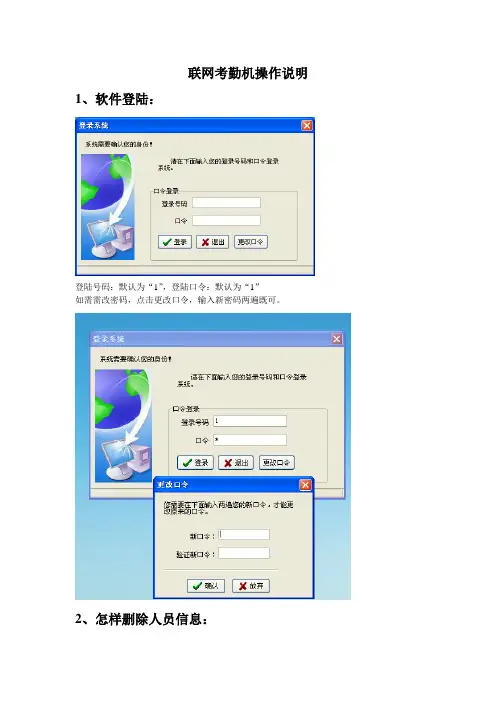

联网考勤机操作说明1、软件登陆：
