DK77系列电火花数控线切割机床使用说明书先检查机床有无空脚，再将机床放稳，将框式水平仪放置在X、Y 向拖板上，利用床身底部的调整螺钉，调整机床的安装水平，在纵横方向上均不得超过0.04/1000mm。
五、机床概述本机床由数字程序控制加工出直线和圆弧组成的各种复杂的金属冲模与零件，加工最高生产率达80mm2／min，加工表面粗糙度（生产效率＞20mm2／min）Ra≤2.5μm。
机床由主机、高频电源和控制器三大部分组成。
其中主机由床身、座标工作台、贮丝筒、线架、工作液箱及附件等组成。
加工用的钼丝绕在贮丝筒上，经线架上的导轮以11m/s 的速度循环移动。
工件置于工作台的夹具上，用压板螺钉固定。
当控制台发出信号输出脉冲时，步进电机按信号旋转，经由变速齿轮、丝杠螺母副传动工作台，达到切割直线、圆弧等几何图形的目的。
1.床身床身是箱形铸铁件，其内部安装工作液箱，其上部安装工作台、贮丝筒、线架等部件。
床身上部呈盘形倾斜面结构，工作液若溅到床身上面，可经管道流回内部的工作液箱。
2、工作台工作台主要由上、下拖板、滚珠丝杠及变速齿轮箱等组成，拖板的纵横运动系统采用滚动导轨副结构，分别由步进电机经两对消隙齿轮传动滚珠丝杠来实现。
滚珠丝杠由专业厂家生产，预先调好的预紧力，使之具有转动灵活的特点同时又有足够的刚性。
滚珠丝杠前端是采用两只向心推力球轴承来消除轴向间隙。
图一吊装图3、贮丝筒贮丝筒由簿壁无缝钢管焊接而成。
运动由电动机通过弹性联轴节传动贮丝筒，再经同步带传动贮丝拖板丝杠进行排丝，钼丝固定线速度为11米/秒。
贮丝筒拖板频繁换向采用一组行程开关来控制，较其他结构具有简单、动作灵敏、换向噪音及振动均较小，使用寿命较长之优点。
左右撞块上备有越程保险装置，当行程开关换向失灵时，会自动切断运丝马达电流并刹车。
4、线架线架由立柱、固定臂、滑动臂组成，刚性较好。
导轮采用密封式结构组入线架，钼丝垂直调节方便。
采用敞开式的穿丝方式，穿丝非常方便。
引言本次毕业设计从2005年2月28号开始到本年的六月中旬结束，长达四个月。
毕业设计是一名在校大学生最后的一次也是最重要的一次设计，说其重要主要是因为它将检验你在大学生活中所学知识的扎实程度，期间你必须复习所学过的一些课程，学习一些要用到的新的知识，它还将练习你的动手能力，思考能力，创新能力，是你在大学学习生活的一次升华，是一个提升阶段，更是走向工作岗位的一次练兵，因此我们都对此极为重视，更是投入了极大的热情与努力来更好的完成它。
本次设计在颜竞成教授的悉心指导下分四个阶段按部就班的有条不紊的进行。
第一阶段是搜集整理阶段。
在本阶段主要是搜集足够的资料信息并对设计题目进行分析和实地调查，做到心中清楚。
本设计其实从2004年元旦就开始了，截止到2004年3月份第一张外观图绘制成功为止。
第二阶段是机械部分设计阶段，本阶段主要应用大学里面所学到的饿专业知识来进行运丝机构设计和坐标工作台的横向和纵向进给机构设计。
另外还要进行储丝筒的三维零件设计。
本阶段主要是从三月份到五月份。
五月份到六月份则是第三阶段：控制系统设计阶段。
主要进行电器电路设计，包括步进电机驱动设计和脉冲功率放大电路设计。
本阶段也是一个学习的阶段，对自己不太熟悉的领域的一次学习。
六月份开始就是最后一个阶段：整理复习阶段，主要从事前几个阶段的整理温习，写说明书。
以及毕业答辩前的各项具体细节的准备。
所以说每个阶段都是十分紧张而有难度的，有些问题是由于设计的难度，有些还是因为自己知识上的欠缺和基础不扎实造成的。
可以说这次毕业设计是个查缺补漏的机会。
尤其是在同学的协助下，特别是在颜教授的指导下，遇到困难不逃避，主动请教，主动学习，独立思考提出新方案，困难一个个的解决，才有了本次设计的成功。
这次毕业设计锻炼了我团体协作精神和独立作业的能力。
专业设计基础，对自己将来都是一次具有深远影响的事情。
一、总体方案设计(一)总体方案的拟定1．电火花线切割机床具有定位、纵向和横向的直线插补功能；还能要求暂停，进行循环加工等。
目录引言 (1)一总体方案设计 (2)（一）总体方案的拟定 (2)（二）主要技术参数的确定 (2)二储丝走丝部件结构设计 (3)（一）储丝走丝部件运动设计 (3)1．对高速走丝机构的要求 (3)2．高速走丝机构的结构及特点 (4)（二）储丝走丝部件主要零件强度计算 (10)1．齿轮传动比的确定 (10)2．齿轮齿数的确定 (10)3．传动件的估算 (12)4．齿轮模数估算 (13)5. 齿轮模数的验算 (14)（三）储丝走丝部件主要零件强度验算 (16)1．齿轮强度的验算 (16)2．主轴的验算 (19)（四）主轴组件结构设计 (21)1．轴承配置形式 (21)2．主轴组件的调整和预紧 (22)三进给传动设计 (22)（一）进给传动运动设计 (22)1．脉冲当量和传动比的确定 (22)（二）滚珠丝杆螺母副的型号选择和滚珠丝杆的选型和校核 (23)1．滚珠丝杆螺母副的型号选择 (23)2．滚珠丝杆的选型和校核 (25)（三）步进电机的选择 (28)1．根据脉冲当量和最大静转矩初选电机型号 (28)2．启动矩频特性校核 (30)（四）进给机构支承设计 (31)1．螺杆的支承形式 (31)2．螺杆的支承方式 (31)四数控系统设计 (32)（一）高频脉冲电源 (32)（二）数字控制系统设计...............................................................（33）(三)控系统硬件的电路设计 (34)1．单片机设计 (34)2．系统扩展 (38)3． I/O 口的扩展 (42)4．显示器的接口设计 (48)5．步进电机控制电路设计 (50)6．光电隔离电路设计 (57)7．部分控制程序 (58)8．其他接口电路设计 (70)参考文献…………………………………………………………………………（）谢辞………………………………………………………………………………（）引言本次毕业设计从2005年2月28号开始到本年的六月中旬结束，长达四个月。

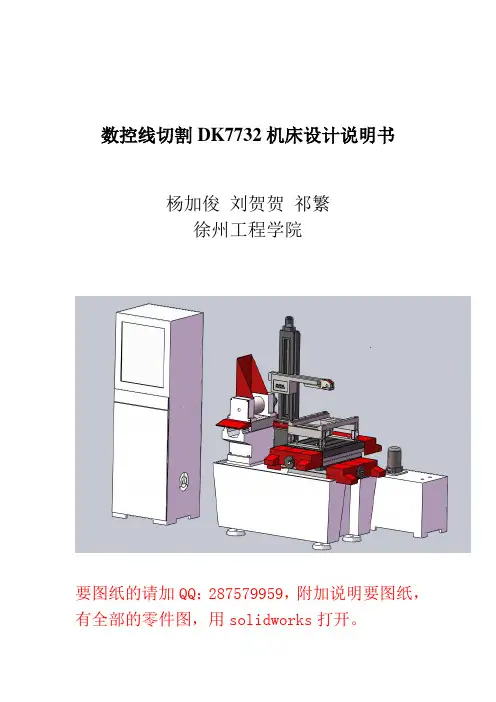

数控线切割DK7732机床设计说明书杨加俊刘贺贺祁繁徐州工程学院要图纸的请加QQ：287579959，附加说明要图纸，有全部的零件图，用solidworks打开。
目录一、简介 (1)二、线切割机床的加工原理 (1)三、主要技术参数 (1)四、机床传动系统 (2)五、创新设计 (4)六、机床电气系统 (4)七、设计过程分析与计算 (6)1.最大动载荷 (6)2.丝杠的选择 (6)3.滚珠丝杠副 (6)（1）特点 (6)(2)滚珠丝杠副的载荷计算 (7)a.工作载荷F (7)b、滚珠丝杠副主要技术参数的确定 (8)①导程Ph (8)②螺母选择 (8)Ⅰ滚珠的工作圈数i和列数j (8)Ⅱ法兰形状 (8)Ⅲ丝杠螺纹长度l (9)Ⅳ校核计算 (9)Ⅴ导轨的选择 (10)八、补充知识 (10)<1>导轨主要性能指标 (10)<2>直线导轨的选择 (11)九、数控系统的选择 (12)十、机床操作步骤和规程 (13)步骤 (13)规程 (13)十一、主要外购件 (13)十二、参考文献 (14)一、简介数控电火花线切割机床，简称线切割机床，是以运动的金属丝为工具电极，在控制系统的控制下，按预先设定的轨迹对工件进行加工。
线切割机床适合加工各种模具，切割微细精密及形状复杂的零件、样板，切割钨片、硅片等。
广泛应用在机械、电子电气等领域。
二、线切割机床的加工原理(1)线切割——数控电火花线切割加工的简称。
(2)工作原理：利用移动的金属丝作工具电极，并在金属丝和工件间通以脉冲电流，利用脉冲放电的腐蚀作用对工件进行切割加工的。
(3)由于它利用的是丝电极，因此，只能作轮廓切割加工。
(4)工作原理如图所示。
图1.线切割机床的加工原理1--数控装置 2--储丝简 3--导轮 4--电极丝 5--工件 6--喷嘴 7--绝缘板 8--脉冲发生器 9--液压泵 10--水箱 11--控制步进电动机(5)当工件与线电极间的间隙足以被脉冲电压击穿时，两者之间即产生火花放电而切割工件。
数控电火花线切割机设计数控电火花线切割机是一种专门用于工业制造中的精密加工设备。
在制造过程中，需要对金属材料进行各种形状的切割、孔洞的加工，以及模具和零件的加工。
因此，它拥有数控技术提供的高精度和高效率，能够满足不同工艺和制造需求。
在设计数控电火花线切割机时，需要考虑以下几个方面。
1. 机身结构设计数控电火花线切割机主要由机身、控制系统、工作台、电极和电源组成。
机身的设计直接影响到加工的精度和效率。
因此，厂家需要根据加工需求和机身材料的物理特性，精确计算机身的结构设计，制定出最佳设计方案。
此外，应考虑机台的稳定性、易于维护性和美观度等因素。
2. 控制系统设计数控系统是数控电火花线切割机的核心部件，需要提供准确可靠的控制。
平板、电脑和数值控制器三种控制设备都可以用于控制数控电火花线切割机。
不同控制方式的选用需要考虑加工的复杂性、加工精度和成本等参数。
3. 工作台设计工作台是数控电火花线切割机的加工基础，需考虑的因素包括机床结构、工件夹紧机构、工作范围和光滑度。
一台优良的数控电火花线切割机应具有可调节的工作台高度和光滑表面，可提高加工效率。
4. 电极设计电极是数控电火花线切割机的关键部件，可通过多种材料制作。
电极质量直接决定加工的稳定性和质量。
厂家需要考虑电极型号选配、电极材料选择、电极改装及扭能要求等参数。
5. 电源设计电源是数控电火花线切割机的核心部件，满足加工所需的电能和电流稳定。
它的设计需要考虑到产生的能量、供能的稳定性和滤波效果，以免影响加工的精度和效率。
在电源设计过程中，厂家应同步考虑电源的三相交流接口、电压变换器、反向保护器和电流保护器等。
总之，数控电火花线切割机的设计必须满足精度、效率、快速和稳定的工业加工需求。
只有在精细的设计和优质的组件的基础上，数控磨床才能提供全面的服务，并使加工设备的质量和生产效益得到提高。
数控快走丝电火花线切割机床的操作：本文以苏州中航长风DK7725E型线切割机床为例，介绍线切割机床的操作。
图1为DK7725E型线切割机床的操作面板。
<一）开机与关机程序1．开机程序<1）合上机床主机上电源总开关；<2）松开机床电气面板上急停按钮SB1；<3）合上控制柜上电源开关，进入线切割机床控制系统；<4）按要求装上电极丝；<5）逆时针旋转SA1；<6）按SB2，启动运丝电机；<7）按SB4，启动冷却泵；<8）顺时针旋转SA3，接通脉冲电源。
图1 DK7725E型线切割机床操作面板2．关机程序<1）逆时针旋转SA3，切断脉冲电源；<2）按下急停按钮SB1；运丝电机和冷却泵将同时停止工作；<3）关闭控制柜电源；<4）关闭机床主机电源。
<二）脉冲电源1．ＤK7725E型线切割机床脉冲电源简介<1）机床电气柜脉冲电源操作面板简介，如图2所示。
SA1——脉冲宽度选择 SA2~SA7——功率管选择 SA8——电压幅值选择 RP1——脉冲间隔调节PV1——电压幅值指示急停按钮——按下此键，机床运丝、水泵电机全停，脉冲电源输出切断。
图2 DK7725E型线切割机床脉冲电源操作面板<2）电源参数简介①脉冲宽度脉冲宽度ti选择开关SA1共分六档，从左边开始往右边分别为：第一档：5us第二档：15us第三档：30us第四档：50us 第五档：80us第六档：120us②功率管功率管个数选择开关SA2~SA7可控制参加工作的功率管个数，如六个开关均接通，六个功率管同时工作，这时峰值电流最大。
如五个开关全部关闭，只有一个功率管工作，此时峰值电流最小。
每个开关控制一个功率管。
③幅值电压幅值电压选择开关SA8用于选择空载脉冲电压幅值，开关按至“L”位置，电压为75V左右，按至“H”位置，则电压为100 V左右。
④脉冲间隙改变脉冲间隔t0调节电位器RP1阻值，可改变输出矩形脉冲波形的脉冲间隔t0，即能改变加工电流的平均值，电位器旋置最左，脉冲间隔最小，加工电流的平均值最大。
1 绪论图2 /3///9/4/4//14/8/8/5//1。
1前言电火花线切割机床是一类在模具制造等行业中广泛应用的典型数控机床。
电火花割加工技术WEDM(Wire Electrieal Diseharse Machining)自问世以来，得到了迅速的发逐步成为机械制造领域中的一个重要组成部分.高速走丝电火花线切割机床是通过线具电极，对工件进行脉冲性放电加工的。
工作时脉冲电源的正极接工件，负极接电极电极丝由储丝筒带动往复移动,通过控制工件的运动轨迹和速度,从而切割出符合技求的工件。
由于其加工性能与被加工材料无关，而且在加工过程中无切削力,从而容工复杂、精密和高硬度的零件，特别是对薄壁、窄缝零件的加工更具有优势.工材精密复杂零件、微细零件的加工中占有极其重要的地位。
近年来，在电机模具行业,模具工业的增长,高速冲硬质合金模具的不断推出，模具的大型化和精密化，采用电线切割来加工模具逐渐被广泛认可。
目前国内外的线切割机床约占电加工机床的60％，在低速走丝线切割机床诞生后不久，我国也自行研制出具有首创性的高速走丝线机床.数十年来,这种机床对我国的制造业发展做出了很大贡献。
由于其价格低廉、比高，因而受到国内许多中小型企业和工厂的青睐，广泛应用于仪器仪表、家用电器车和电机等行业，尤其在加工制造方面发挥了巨大作用。
据统计，目前我国数控高速线切割机床约有10余万台，居世界第一位，2002年国内线切割机床产量1.5万台，其大部分是高速走丝的线切割机床。
近年来，随着电子技术、计算机技术和控制技术的高速发展，电加工机床的数控也不断地取得了长足的进步。
传统的CNC技术由于通用性差、通讯能力弱以及不便于功能等缺点，已逐渐不适应现代制造业发展的要求。
因此，目前数控技术正在向通用放式实时动态全闭环控制的模式发展，开放式的数控系统已逐渐成为新一代数控系统流.尽管我国的高速走丝电火花线切割机床与慢速走丝机床相比，在结构、工艺和数术等方面仍有一定差距，但是仍非常适合于加工中等精度和表面粗糙度的零件或模具此提高线切割加工设备的性能（如：实现高速走丝电火花多次切割技术、角度旋转、尖理等功能)对加快我国制造业的发展有着重要意义。
DK7732数控高速走丝电火花线切割机床及控制系统设计毕业论文一、总体方案设计（一）总体方案的拟定（1）电火花线切割机床具有定位，纵向和横向的直线插补功能；还能要求暂停，进行循环加工等，因此，数控系统选取连续控制系统。
（2）电火花线切割机床属于经济型数控机床，在保证一定加工精度的前提下，应简化结构，降低成本。
因此，进给伺服系统应采用步进电机开环控制系统。
（3）根据电火花线切割机床最大的加工尺寸，加工精度，控制速度和经济性要求，一般采用8位微机。
在8位微机中，MCS-51系列单片机具有集成度高，可靠性好，功能强，速度快，抗干扰能力强，具有很高的性能价格比。
因此，可选择MCS-51系列单片机扩展系统。
（4）根据系统的功能要求，微机控制系统中除了CPU外，还包括扩展程序存储器，扩展数据存储器，I/O接口电路；包括能输入加工程序和控制命令的键盘，能显示加工数据和机床状态信息的显示器；包括光电隔离电路和步进电机驱动电路。
此外，系统中还应该包括脉冲发生电路和其他辅助电路。
（5）纵向和横向进给是两套独立的传动链，它们由步进电机、齿轮副、丝杠螺母副组成，起传动比应满足机床所要求的。
（6）为了保证进给伺服系统的传动精度和平稳性，选用摩擦小、传动效率高的滚珠丝杠螺母副，并应有预紧机构，以提高传动刚度和消除间隙。
齿轮副也应有消除齿侧间隙的机构。
（7）采用滚动导轨可以减少导轨间的摩擦阻力，便于工作台实现精确和微量移动，且润滑方法简单。
在上述方案的基础上，有条件的还可以进一步实现钼丝的角度调节，使加工过程更加细致。
（伺服系统总体方案框图如图1.1）（二）主要技术参数的确定技术参数主要包括运动参数，尺寸参数和动力参数。
DK7732电火花线切割机床的主要技术参数如下：工作台行程/mm 500x320最大切割厚度/mm 30（可调）加工表面粗糙度Ra/μm 2.5加工精度/mm 0.015切割速度/mm2/min 100切割工件最大厚度120mm加工锥度3°～60°电极丝移动速度 11m/s电极丝最大直径φ0.1～φ0.2mm图1.1 伺服系统总体方案框图二、储丝走丝部件结构设计（一）储丝走丝部件运动设计运丝机构的运动是由丝筒电机正反转得到的。
数控线切割DK7732机床设计说明书杨加俊刘贺贺祁繁徐州工程学院要图纸的请加QQ：287579959，附加说明要图纸，有全部的零件图，用solidworks打开。
目录一、简介 (1)二、线切割机床的加工原理 (1)三、主要技术参数 (1)四、机床传动系统 (2)五、创新设计 (4)六、机床电气系统 (4)七、设计过程分析与计算 (6)1.最大动载荷 (6)2.丝杠的选择 (6)3.滚珠丝杠副 (6)（1）特点 (6)(2)滚珠丝杠副的载荷计算 (7)a.工作载荷F (7)b、滚珠丝杠副主要技术参数的确定 (8)①导程Ph (8)②螺母选择 (8)Ⅰ滚珠的工作圈数i和列数j (8)Ⅱ法兰形状 (8)Ⅲ丝杠螺纹长度l (9)Ⅳ校核计算 (9)Ⅴ导轨的选择 (10)八、补充知识 (10)<1>导轨主要性能指标 (10)<2>直线导轨的选择 (11)九、数控系统的选择 (12)十、机床操作步骤和规程 (13)步骤 (13)规程 (13)十一、主要外购件 (13)十二、参考文献 (14)一、简介数控电火花线切割机床，简称线切割机床，是以运动的金属丝为工具电极，在控制系统的控制下，按预先设定的轨迹对工件进行加工。
线切割机床适合加工各种模具，切割微细精密及形状复杂的零件、样板，切割钨片、硅片等。
广泛应用在机械、电子电气等领域。
二、线切割机床的加工原理(1)线切割——数控电火花线切割加工的简称。
(2)工作原理：利用移动的金属丝作工具电极，并在金属丝和工件间通以脉冲电流，利用脉冲放电的腐蚀作用对工件进行切割加工的。
(3)由于它利用的是丝电极，因此，只能作轮廓切割加工。
(4)工作原理如图所示。
图1.线切割机床的加工原理1--数控装置 2--储丝简 3--导轮 4--电极丝 5--工件 6--喷嘴 7--绝缘板 8--脉冲发生器 9--液压泵 10--水箱 11--控制步进电动机(5)当工件与线电极间的间隙足以被脉冲电压击穿时，两者之间即产生火花放电而切割工件。
数控高速走丝电火花线切割机及控制系统设计说明书(doc 76页)引言本次毕业设计从2004年2月份开始到本年的六月中下旬结束，长达半年。
毕业设计是一名在校大学生最后的一次也是最重要的一次设计，说其重要主要是因为它将检验你在大学生活中所学知识的扎实程度，其间你必须复习所学过的一些课程，学习一些要用到的新的知识，它还将练习你的动手能力，思考能力，创新能力，是你在大学学习生活的一次升华，是一个提升阶段，更是走向工作岗位的一次练兵，因此我们都对此极为重视，更是投入了极大的热情与努力来更好的完成它。
本次设计在颜竟成教授的悉心指导下分四个阶段按部就班的有条不紊的进行。
第一阶段是搜集整理阶段。
在本阶段主要是搜集足够的资料信息并对设计题目进行分析和实地调查，做到心中有轮廓，。
本阶段其实从2004年元旦就开始了截止到2004年3月份第一张外观图绘制成功为止。
第二阶段是机械部分设计阶段。
本阶段主要应用大学里面所学的专业知识来进行运丝系统机构设计和坐标工作台的纵向和横向进给机构设计。
另外还要进行储丝筒的三维零件设计。
本阶段主要是从三月份到五月份。
五月份到六月份则是第三阶段：控制系统设计阶段。
主要进行电器电路设计，包括步进电机驱动设计和脉冲功率放大电路设计。
本阶段也是一个学习的阶段，对自己不太熟悉的的的领域的一次学习。
六月份开始就是最后一个阶段：整理复习阶段，主要从事前几个阶段的整理温习，写说明书。
以及毕业答辩前的各项具体细节的准备。
可以说每个阶段都是十分紧张而有难度的，有些问题是由于设计的难度，有些还是因为自己知识上的欠缺和不扎实造成的。
可以说这次毕业设计是个查缺补漏的机会。
尤其是在同学的帮助下，特别是在颜教授的指导下，遇到困难不逃避，主动请教，主动学习，独立思考提出新方案，困难被一个个解决了，有了本次设计的成功。
更锻炼了团体协作精神，独立作业能力，专业设计基础，对自己将来都是一次具有深远影响的事件。
3、对高速走丝机构的要求①高速走丝机构的储丝筒转动时，还要进行相应的轴向移动，以保证电极丝在储丝筒上整齐排绕。
②储丝筒的径向跳动和轴向窜动量要小。
③储丝筒要能正反转，电极丝的走丝速度在7—12m/s范围内无级或有级可调，或恒速运转。
④走丝机构最好与床身相互绝缘。
⑤传动齿轮副，丝杠副应该具备润滑措施4、高速走丝机构的结构及特点高速走丝机构由储丝筒组合件、上下拖板、齿轮副、换向装置和绝缘部分组成，如图2.2所示储丝筒由电动机通过联轴器带动正反向转动。
储丝筒另外一端通过三对齿轮减速后带动丝杠。
储丝筒、电动机、齿轮都安装在两个支架上。
支架及丝杠则安装在拖板沙锅内，调整螺母装在底座上，拖板在底座上来回移动。
螺母具有消除间隙的副螺母和弹簧，齿轮及丝杠螺距的搭配为没旋转一圈拖板移动0.25mm。
所以该储丝筒适用于Φ0.25mm以下的钼丝。
储丝筒运转时应平稳，无不正常振动。
滚筒外圆振摆应小于0.03mm，反向间隙应小于0.05mm，轴向窜动应完全彻底消除。
高频电源的负端通过碳刷送到储丝筒轴的尾部，然后传到钼丝上，碳刷应保持良好接触，防止机油或者其他脏物进入。
储丝筒本身作高速正反向转动，电机、滚筒及丝杠的轴承应定期拆洗并加润滑脂，换油期限可根据使用情况具体决定。
其余中间轴、齿轮、导轨及丝杠、螺母等每班应注油一次。
（1）储丝筒旋转组合件储丝筒旋转组合件主要由储丝筒、联轴器和轴承座组成。
①储丝筒储丝筒是电极丝稳定移动和整齐排绕的关键部件之一，一般用45号钢制造。
为了减少转动惯量，筒壁应尽量薄，按机床规格，本次设计DK7732应选用4mm（符合1.5—5mm）。
为了进一步减少转动惯量，也可以选用铝镁合金材料制造储丝筒壁厚要均匀，工作表面要有较好的表面粗糙度，一般Ra为0.8μm。
为保证储丝筒组合件动态平衡，应严格控制内孔、外圆对支撑部分的同轴度。
储丝筒与主轴装配后的径向跳动量应不大于0.01mm。
一般装配后，以轴的两端中心孔定位，冲摸储丝筒外圆和与轴承配合的轴径。
②联轴器走丝机构中运动组合件的电机轴与储丝筒中心轴，一般不采用整体的长轴，而是利用联轴器将二者联在一起。
由于储丝筒运行时频繁换向，联轴器瞬间受到正反剪切力很大，因此多采用弹性联轴器和摩擦锥式联轴器。
图 1.2 运丝系统机构结构图a.弹性联轴器，如图2.1所示图 2.1 弹性联轴器弹性联轴器结构简单，惯性力矩小，换向较平稳，无金属撞击声，可以减少对储丝筒中心轴的冲击。
弹性材料采用橡胶、塑料或者皮革。
这种联轴器的优点是，允许电动机轴与储丝筒轴稍有不同心和不平行（最大不同心允许为0.2—0.5mm，最大不平行为1°），缺点是由它联接的两根轴在传递扭矩时会有相对转动。
b. 摩擦锥式联轴器，如图2.2所示。
摩擦锥式联轴器可带动转动惯量大的大、中型储丝筒旋转组合件。
此种联轴器可传递较大的扭矩，同时在传动符合超载时，摩擦面之间的华东还可以起到过载保护作用。
因为锥形摩擦面会对电机和储丝筒产生轴向力，所以在电机主轴的滚动支撑中，应选用向心止推轴承和单列圆锥滚子轴承。
此外，还要正确选用弹簧规格。
弹力过小，摩擦面打滑，使传动不稳定或摩擦面过热烧伤；弹力过大，会增大轴向力，影响中心轴的正常转动。
图 2.2 摩擦锥式联轴器c.磁力联轴器是依靠磁力无接触式联接的，保留了传统联轴器的优点。
具体有如下几种。
套筒式磁力联轴器（如图3.1所示）图3.1 套筒式磁力联轴器此种联轴器主动磁极3和从动磁极2均可为圆筒状或以若干磁铁排列成圆筒状，并用黏结剂分别将其固定于主动轴套4外表面上和从动轴套1没表面上，主动轴6与被动轴7间用键5、8联接。
主动磁极3和从动磁极2之间有一定间隙，其目的为：两磁极之间无摩擦，靠磁场联接；被联接两轴因受制造及安装误差，承载后变形及温度变化等因素影响，往往不能严格对中心。
留有一定间隙，可补偿这一不足，还可适当降低加工及装配要求。
该套筒式联轴器因磁场面积大，可以传递较大扭矩。
其磁场联接力可以通过改变主动轴套4和从动轴套1的配合长度来进行调整。
圆盘式磁力联轴器（如图3.2所示）图3.2 圆盘式磁力联轴器此种联轴器主动磁极3和从动磁极2均可为圆盘状或以若干磁铁排列成圆形射线状，并用黏结剂分别将其固定于主动轴套4和从动轴套1的大表面上。
由于圆盘式联轴器磁场面积小，所以传递扭矩小，并且体积相应的也小。
其磁场联接力可以通过改变主动磁极3和从动磁极2之间的距离来进行调整。
由于磁力联轴器轴与轴之间没有零件直接联接，而是靠磁场联接来传递扭矩，因此电机换向时，转动惯量被磁力线的瞬时扭曲抵消；在超负荷时，键8、5联接的主动轴7与从动轴6可以自动打滑脱开，起到安全离合器的作用，不会损坏任何零部件。
主动磁极3和从动磁极2均用强的永磁材料制成，例如，铁氧体、稀土合金等。
综合上述几种类型，参照本次设计要求，选择性价比最高的，显然a类型既是弹性联轴器已经满足条件，因此本次设计选用弹性联轴器。
（2）上下拖板走丝机构的上下拖板我们决定采用下面两种滑动导轨之一。
燕尾型导轨，这种结构紧凑，调整方便。
旋转调整杆带动塞铁，可改变导轨副的配合间隙。
但该结构制造和检验比较复杂，刚性较差，传动中摩擦损失也较大。
三角、矩形组合式导轨，如图4.1所示。
导轨的配合间隙由螺钉和垫片组成的调整环节来调节。
图4.1 三角、矩形组合式导轨由于储丝筒走丝机构的上拖板一边装有运丝电动机，储丝筒轴向两边负荷差较大。
为保证上拖板能平稳的往复移动，应把下拖板设计的较长以使走丝机构工作时，上拖板部分可始终不滑出下拖板，从而保持拖板的刚度、机构的稳定性及运动精度。
经比较，显然三角、矩形组合式导轨是比较理想的，因此，决定选用此种导轨作为本次设计之用。
（3）齿轮副与丝杠副走丝机构上拖板的传动链是由2-3级减速齿轮副和一组丝杠副组成，它使储丝筒在转动的同时，作相应的轴向位移，保证电机丝整齐的排绕在储丝筒上。
在本次设计线切割机中，走丝机构常是通过配换齿轮来改变储丝筒的排丝筒的排丝距离，以适应排绕不同直径电机丝的要求。
丝杠副一般采用轴向调节法来消除螺纹配合间隙。
为防止走丝电机换向装置失灵，导致丝杠副和齿轮副损坏，在齿轮副中，可选用尼龙轮代替部分金属齿轮。
这不但可以在电机换向装置失灵时，由于尼龙齿轮先损坏，保护丝杠副与走丝电机，还可以减少振动和噪声。
但是由于要照顾专业知识的复习，所以决定选用传统的金属材料制造。
（4）线架、导轮部件结构线架与走丝机构组成了电极丝的运动系统。
线架的主要功用是在电极丝按给定线速度运动时，对电极丝去支撑作用，并使电极丝工作部分与工作台平面保持一定的几何角度。
对线架的要求是：①具有足够的刚度和强度，在电极丝运动（特别是高速1走丝）时，不应出现振动和变形；②线架的导轮有较高的运动精度，径向偏摆和轴向窜动不超过5μm；③导轮与线架本体、线架与床身之间有良好的绝缘性能；④导轮运动组合件有密封措施，可防止带有大量放电产物和杂质的工作液进入导轮轴承；⑤线架不但能保证电极丝垂直于工作台平面，在具有锥度切割功能的机床上，还具备能使电极丝按给定要求保持与工作台平面呈一定角度的功能。
线架按功能可分为固定式、升降式和偏移式三种类型；按结构可分为悬臂式和龙门式两种类型。
悬臂式固定线架主要由线架本体、导轮运动组合件及保持器等组成。
（1）线架本体结构中、小型线切割机床的线架本体常采用单柱支撑、双臂悬梁式结构。
由于支撑电极丝的导轮位于悬臂的端部，同时电极丝保持一定张力，因此应加强线架本体的刚度和强度，使线架的上下悬臂在电极丝运动时不致振动和变形。
为了进一步提高刚度和强度，在上下悬臂间增加加强筋的结构。
有的机床的线架本体有的采用龙门结构。
这时，工作台拖板只沿一个坐标方向运动，另一个坐标方向的运动通过架在横梁上的线架拖板来实现。
此外，针对不同厚度的工件，还有采用丝臂张开高度可调的分离式结构，活动丝臂在导轨上滑动，上下移动的距离由丝杠副调节。
松开固定螺钉时，旋转丝杠带动固定于上丝臂体的丝母，使上丝臂移动。
调整完毕后拧紧固定螺钉，上丝臂位置便固定下来。
为了适应线架丝臂张开高度的变化，在线架上下部分应增设副导轮，如图4.2所示：储丝筒副导轮导轮图 4.2 可移动丝臂(2)导轮部件结构①导轮是本机床关键零件，关系到切割质量，对导轮运动组合件的要求如下。
a.导轮V形槽面应有较高的精度，V形槽底的圆弧半径必须小于选用的电极丝半径，保证电极丝在导轮槽内运动时不产生轴向移动。
b.在满足一定强度要求下，应尽量减轻导轮质量，以减少电极丝换象时的电极丝与导轮间的滑动摩擦。
导轮槽工作面应有足够的硬度，以提高其耐磨性。
c.导轮装配后转动应轻便灵活，应尽量减少轴向窜动和径向跳动。
d.进行有效的密封，以保证轴承的正常工作条件。
②导轮运动组合件的结构导轮运动组合件的结构主要有三种：悬臂支撑结构、双支撑结构和双轴尖支撑结构。
