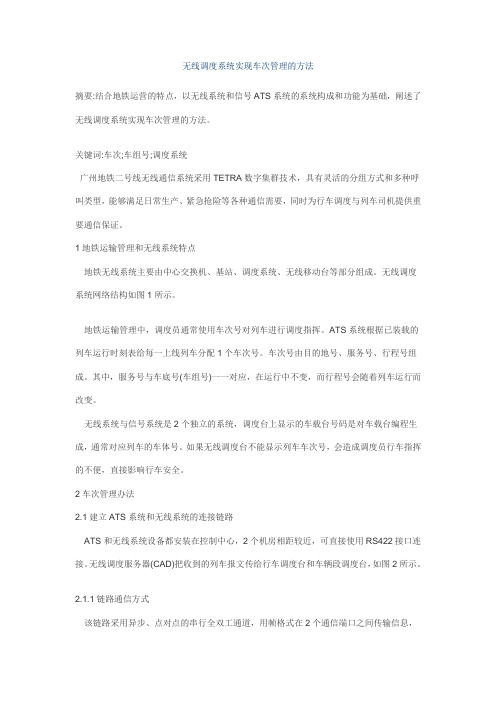

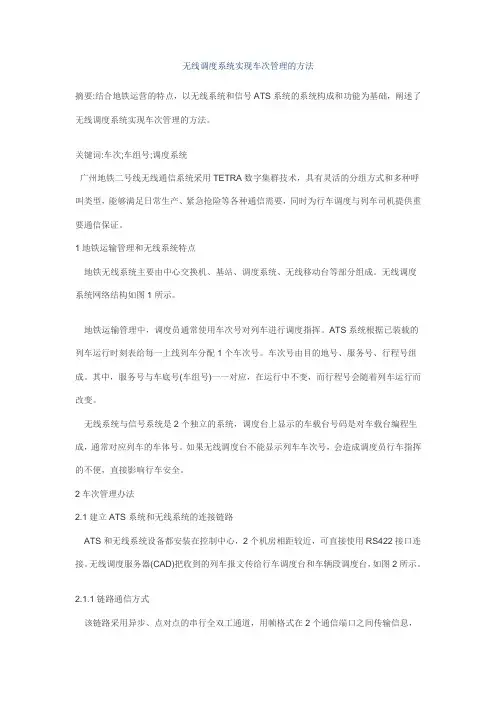

无线调度系统实现车次管理的方法摘要:结合地铁运营的特点，以无线系统和信号ATS系统的系统构成和功能为基础，阐述了无线调度系统实现车次管理的方法。
关键词:车次;车组号;调度系统广州地铁二号线无线通信系统采用TETRA数字集群技术，具有灵活的分组方式和多种呼叫类型，能够满足日常生产、紧急抢险等各种通信需要，同时为行车调度与列车司机提供重要通信保证。
1地铁运输管理和无线系统特点地铁无线系统主要由中心交换机、基站、调度系统、无线移动台等部分组成。
无线调度系统网络结构如图1所示。
地铁运输管理中，调度员通常使用车次号对列车进行调度指挥。
ATS系统根据已装载的列车运行时刻表给每一上线列车分配1个车次号。
车次号由目的地号、服务号、行程号组成。
其中，服务号与车底号(车组号)一一对应，在运行中不变，而行程号会随着列车运行而改变。
无线系统与信号系统是2个独立的系统，调度台上显示的车载台号码是对车载台编程生成，通常对应列车的车体号。
如果无线调度台不能显示列车车次号，会造成调度员行车指挥的不便，直接影响行车安全。
2车次管理办法2.1建立ATS系统和无线系统的连接链路ATS和无线系统设备都安装在控制中心，2个机房相距较近，可直接使用RS422接口连接。
无线调度服务器(CAD)把收到的列车报文传给行车调度台和车辆段调度台，如图2所示。
2.1.1链路通信方式该链路采用异步、点对点的串行全双工通道，用帧格式在2个通信端口之间传输信息，采用3964R标准的通信协议。
链路为非主机工作方式，即任一通信端发送信息帧之前不需等待寻呼消息。
2.1.2信息流程如图3所示，发送端发出STX，接收端在规定时间内必须发出DLE标志作为响应，连接成功，通信可以开始。
如果接收端不回答DLE而是NAK或其他信号，或超过等待时间，那么这次通信尝试失败。
经过3次通信尝试失败，发送端停止发送，并给上层程序发出错误信号。
如果连接成功，发送端开始把发送缓冲单元内的信息传输给接收端。
无线集群通信系统的组成与设备1. 无线集群通信系统的组成无线集群通信系统由系统控制中心、基站、调度台、移动台等组成。
以单基站系统为例，单基站系统是一个基本集群系统，只设一个系统控制器和一个基站。
基站为用户提供可用的无线信道。
系统所具有的全部可用无线信道可为系统的全体用户共用。
系统内任一用户想要与系统内另一用户通话，只要有空闲信道，就可以在系统控制中心的控制下，利用该空闲信道进行通话。
系统控制中心与有线网PABX、PSTN相连可实现系统内用户与有线用户的通信。
2. 无线集群通信系统的设备（1）控制中心设备。
控制中心设备包括系统控制器、系统管理终端和电源等设备，它主要控制和管理整个集群系统的运行、交换和接续，由接口电源、交换矩阵、集群控制逻辑电路、有线接口电路、监控系统、电源和计算机组成，也称主站。
系统控制器主要是管理和控制整个集群系统的运行，包括选择和分配信道、监视话音信道安全、安排信令信道、监测系统运行和故障告警等。
系统管理终端主要由计算机和系统管理软件构成，并和系统控制器相连接，维护人员可以通过此终端对系统进行管理和控制。
（2）基站。
基站由若干基本无线电收/发信机、控制单元、天线共用器、天馈线系统和电源等设备组成。
无线电发信机包括基带信号处理、调制、混频、高频功率放大及频率合成等电路；无线电收信机包括高频低噪放大器、混频、中频放大、滤波及解调电路；控制单元包括微处理器、存储器和控制程序，负责设备的管理与控制。
天线共用器包括发信合路器和接收多路分路器。
天馈线系统包括接收天线、发射天线和馈线。
（3）移动台。
无线集群通信系统移动台用于运行中或停留在某未定地点进行通信的用户台，由无线电收/发信机、控制单元、天馈线系统（或双工器）和电源组成。
移动台包括车载台、便携台、手持台。
（4）调度台。
调度台是能对移动台进行指挥、调度和管理的设备，分无线调度台和有线调度台两种。
无线调度台由无线电收/发信机、控制单元、天馈线系统（或双工器）、电源和操作台组成，有线调度台只有操作台。

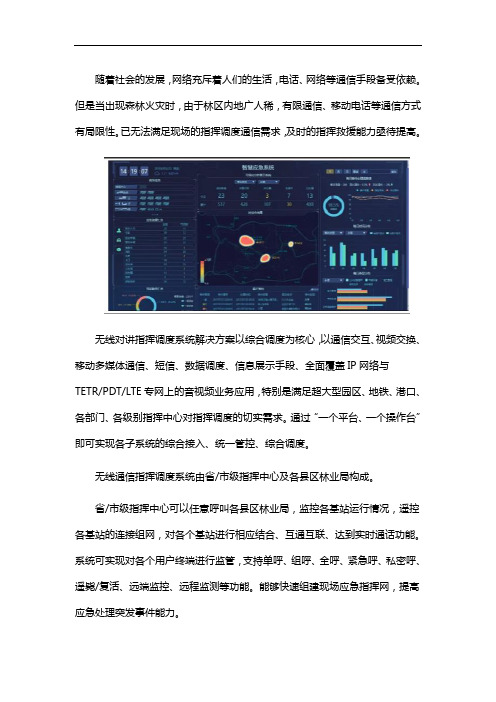

随着社会的发展，网络充斥着人们的生活，电话、网络等通信手段备受依赖。
但是当出现森林火灾时，由于林区内地广人稀，有限通信、移动电话等通信方式有局限性。
已无法满足现场的指挥调度通信需求，及时的指挥救援能力亟待提高。
无线对讲指挥调度系统解决方案以综合调度为核心，以通信交互、视频交换、移动多媒体通信、短信、数据调度、信息展示手段、全面覆盖IP网络与TETR/PDT/LTE专网上的音视频业务应用，特别是满足超大型园区、地铁、港口、各部门、各级别指挥中心对指挥调度的切实需求。
通过“一个平台、一个操作台”即可实现各子系统的综合接入、统一管控、综合调度。
无线通信指挥调度系统由省/市级指挥中心及各县区林业局构成。
省/市级指挥中心可以任意呼叫各县区林业局，监控各基站运行情况，遥控各基站的连接组网，对各个基站进行相应结合、互通互联、达到实时通话功能。
系统可实现对各个用户终端进行监管，支持单呼、组呼、全呼、紧急呼、私密呼、遥毙/复活、远端监控、远程监测等功能。
能够快速组建现场应急指挥网，提高应急处理突发事件能力。
通信服务子系统：可实现各类不同通信终端的通信交互，提供用户注册、路由认证、电话会议等融合通信功能；并提供短信调度功能；视频服务子系统：可实现各类视频视频终端的视频源交互，提供视频转码、转发、分发、混码、混屏等视频调度功能；宽带集群子体统：可实现各类智能移动终端基于LTE/3GWAN的无线宽带通信,提供集群对讲、广插、选呼、即时消息、视频回传/分发、视频监控、终端定位等功能；可与GPS、应急预案等第三方业务系统互联,满足指挥一体化的应用需求，全媒体平台支持语音、数据、视频、图像等多种媒体方式，满足指挥调度过程中的全面信息交互。
客户在选择的时候需要根据自己的需求去选择适合的系统，一定要找一家好的公司。
成都威而信是一家专业研发电子沙盘、应急指挥系统、融合通信系统等产品的公司，有需要的朋友可以了解一下。
无线宽带多媒体集群调度系统无线宽带多媒体集群调度系统是一个用于管理和调度多个无线宽带网络的系统。
它基于集群的概念，将网络资源划分为多个集群，并通过调度算法来有效地分配和管理这些资源。
该系统的设计目标是提高无线宽带网络的资源利用率和服务质量。
它通过将网络资源分组成集群，每个集群包含多个无线终端设备和基础设施设备，以实现资源的共享和协同工作。
利用集群化管理的优势，系统可以更好地适应不同的网络环境和服务需求。
集群调度系统的核心是调度算法。
该算法根据网络的负载情况、用户的需求和服务质量要求，对集群中的资源进行动态调度。
通过优化资源分配和调度策略，系统能够提高网络的传输效率和用户的体验。
系统的关键组件包括集群管理器、资源调度器和用户接入控制器。
集群管理器负责监测和管理集群内的资源状态和性能。
资源调度器根据需求和策略，动态调整资源分配和调度策略。
用户接入控制器用于管理终端设备的接入，以确保用户的需求得到满足。
除了基本的调度功能，无线宽带多媒体集群调度系统还提供了一些附加功能，如负载均衡、容错和安全管理。
负载均衡功能可以使系统在高负载情况下，自动分配资源以平衡集群的负载。
容错功能可以保证系统在出现故障时的可靠性和持续性。
而安全管理功能可以保护数据的安全性和用户的隐私。
总的来说，无线宽带多媒体集群调度系统是为了提高无线宽带网络的性能和服务质量而设计的。
通过合理分配和调度网络资源，它能够有效地提高网络的吞吐量、降低延迟和提升用户体验。
这样的系统在实际应用中具有广泛的应用前景，可以满足不同领域的多媒体传输和通信需求。
无线宽带多媒体集群调度系统在当今互联网时代具有重要意义。
多媒体数据在现代社会中扮演着重要的角色，如在线视频、音频流媒体、实时游戏等。
这些应用对网络的带宽、延迟和稳定性的要求非常高。
因此，无线宽带多媒体集群调度系统的设计和优化对于满足用户需求、提高网络性能具有重大意义。
首先，无线宽带多媒体集群调度系统可以实现资源的有效分配和调度。

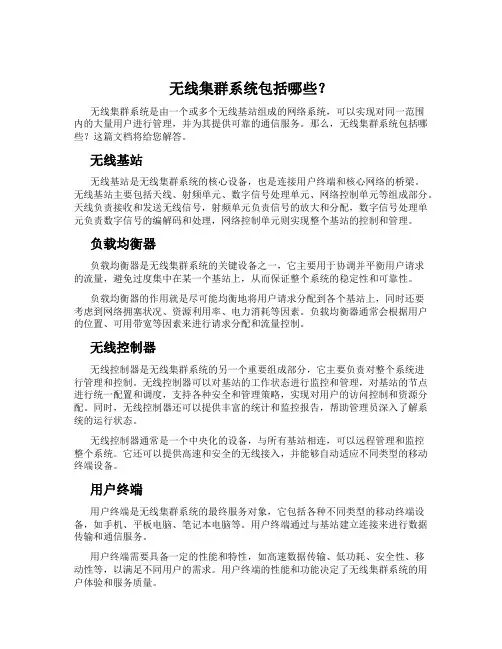

无线集群系统包括哪些？无线集群系统是由一个或多个无线基站组成的网络系统，可以实现对同一范围内的大量用户进行管理，并为其提供可靠的通信服务。
那么，无线集群系统包括哪些？这篇文档将给您解答。
无线基站无线基站是无线集群系统的核心设备，也是连接用户终端和核心网络的桥梁。
无线基站主要包括天线、射频单元、数字信号处理单元、网络控制单元等组成部分。
天线负责接收和发送无线信号，射频单元负责信号的放大和分配，数字信号处理单元负责数字信号的编解码和处理，网络控制单元则实现整个基站的控制和管理。
负载均衡器负载均衡器是无线集群系统的关键设备之一，它主要用于协调并平衡用户请求的流量，避免过度集中在某一个基站上，从而保证整个系统的稳定性和可靠性。
负载均衡器的作用就是尽可能均衡地将用户请求分配到各个基站上，同时还要考虑到网络拥塞状况、资源利用率、电力消耗等因素。
负载均衡器通常会根据用户的位置、可用带宽等因素来进行请求分配和流量控制。
无线控制器无线控制器是无线集群系统的另一个重要组成部分，它主要负责对整个系统进行管理和控制。
无线控制器可以对基站的工作状态进行监控和管理，对基站的节点进行统一配置和调度，支持各种安全和管理策略，实现对用户的访问控制和资源分配。
同时，无线控制器还可以提供丰富的统计和监控报告，帮助管理员深入了解系统的运行状态。
无线控制器通常是一个中央化的设备，与所有基站相连，可以远程管理和监控整个系统。
它还可以提供高速和安全的无线接入，并能够自动适应不同类型的移动终端设备。
用户终端用户终端是无线集群系统的最终服务对象，它包括各种不同类型的移动终端设备，如手机、平板电脑、笔记本电脑等。
用户终端通过与基站建立连接来进行数据传输和通信服务。
用户终端需要具备一定的性能和特性，如高速数据传输、低功耗、安全性、移动性等，以满足不同用户的需求。
用户终端的性能和功能决定了无线集群系统的用户体验和服务质量。
总结以上就是无线集群系统包括的主要组成部分。
功能说明IPT的产品功能：群组语音对讲（或者语信）群组大文本定向传输大文本通知信息用户状态显示PC –手机互联互通主要特点：1、集群无线调度台应用范围广，不受系统位置限制；2、能够管理和协调现场的操作并保持与各部门之间联系；3、缩短对偶发事件的反应时间；4、操作灵活，调度直观快捷，充分利用5、与HYT集群终端配合能实现倒地报警和安全检测功能；多样化的功能：1、呼叫功能支持单呼、组呼、广播呼叫、优先呼叫、紧急呼叫、状态消息呼叫、短数据呼叫。
2、通话录音功能录制通话过程中双方的语音信息，并支持话音信息的回放和存储。
3、用户缺席集群无线调度台调度人员不在调度现场时开启此功能拒接终端呼叫，通知呼叫终端调度台忙，防止漏接来电。
4、信道监听功能监听指定信道上的双方通话，并能对通话内容进行录音。
5、倒放报警支持倒放功能的集群终端当倾斜角度大于指定角度时，自动进入倒放状态，调度台及时以醒目的方式显示倒放终端的报警信息。
6、安全检测集群无线调度台向支持安全检测功能的集群终端下发安全检测信息，在规定安全时间范围内集群终端收到安全检测信息后按下集群无线调度台将显示该集群终端处于安全状态；在规定安全时间范围内如果没有收到集群终端的安检应答信息，则判定该集群终端处于危险状态。
7、出车管理提供对安装有集群车载台车辆的管理功能，动态显示各台车辆的运行状态，一段时间内车辆出行情况的统计功能。
8、GPS功能实时获取集群GPS终端的位置信息；讲话完毕显示集群9、通话记录功能记录调度台执行调度任务过程中的各种主、被叫语音信息、状态消息、短数据消息，监控信息、10、运行日志功能实时记录集群无线调度台的运行情况。
包括管理员登录信息、串口连接信息、11、用户管理功能对集群无线调度台用户操作权限进行管理。
12、数据打印功能各功能模块数据信息的打印输出，并提供报表管理工具允许用户对打印报表进行二次编辑。
单呼（私密呼）：单呼指一个主叫方与一个被叫方（即一对一）之间的半双工呼叫方式集群紧急呼叫: 集群紧急呼叫是一种在紧急情况下的特殊呼叫方式，具有最高呼叫优先级，用以在最短时间内、以最便捷的方式将信息通报给预先指定的用户或者群组。
