下载文档原格式
聚氨酯分子结构与性能的关系聚氨酯由长链段原料与短链段原料聚合而成，是一种嵌段聚合物。
一般长链二元醇构成软段，而硬段则是由多异氰酸酯和扩链剂构成。
软段和硬段种类影响着材料的软硬程度、强度等性能。
2.3.1 影响性能的基本因素聚氨酯制品品种繁多、形态各异，影响各种聚氨酯制品性能的因素很多，这些因素之间相互有一定的联系。
对于聚氨酯弹性体材料、泡沫塑料，性能的决定因素各不相同，但有一些共性。
2.3.1.1 基团的内聚能聚氨酯材料大多由聚酯、聚醚等长链多元醇与多异氰酸酯、扩链剂或交联剂反应而制成。
聚氨酯的性能与其分子结构有关，而基团是分子的基本组成成分。
通常，聚合物的各种性能，如力学强度、结晶度等与基团的内聚能大小有关。
聚氨酯分子中，除含有氨基甲酸酯基团外，不同的聚氨酯制品中还有酯基、醚基、脲基、脲基甲酸酯基、缩二脲、芳环及脂链等基团中的一种或多种。
各基团对分子内引力的影响可用组分中各不同基团的内聚能表示，有关基团的内聚能（摩尔内能）见表2-11。
酯基的内聚能高，极性强。
因此聚酯型聚氨酯的强度高于聚醚型和聚烯烃型，聚氨酯-脲的内聚力、粘附性及软化点比聚氨酯的高。
聚氨酯材料的结晶性、相分离程度等与大分子之间和分子内的吸引力有关，这些与组成聚氨酯的软段及硬段种类有关，也即与基团种类及密集程度有关。
2.3.1.2 氢键氢键存在于含电负性较强的氮原子、氧原子的基团和含H原子的基团之间，与基团内聚能大小有关，硬段的氨基甲酸酯或脲基的极性强，氢键多存在于硬段之间。
据报道，聚氨酯中的多种基团的亚胺基（NH）大部分能形成氢键，而其中大部分是NH与硬段中的羰基形成的，小部分与软段中的醚氧基或酯羰基之间形成的。
与分子内化学键的键合力相比，氢键是一种物理吸引力，极性链段的紧密排列促使氢键形成；在较高温度时，链段接受能量而活动，氢键消失。
氢键起物理交联作用，它可使聚氨酯弹性体具有较高的强度、耐磨性。
氢键越多，分子间作用力越强，材料的强度越高。

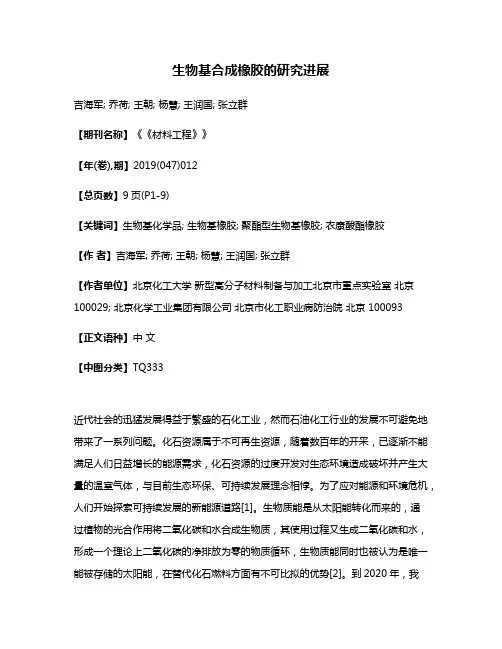

生物基合成橡胶的研究进展吉海军; 乔荷; 王朝; 杨慧; 王润国; 张立群【期刊名称】《《材料工程》》【年(卷),期】2019(047)012【总页数】9页(P1-9)【关键词】生物基化学品; 生物基橡胶; 聚酯型生物基橡胶; 衣康酸酯橡胶【作者】吉海军; 乔荷; 王朝; 杨慧; 王润国; 张立群【作者单位】北京化工大学新型高分子材料制备与加工北京市重点实验室北京100029; 北京化学工业集团有限公司北京市化工职业病防治院北京 100093【正文语种】中文【中图分类】TQ333近代社会的迅猛发展得益于繁盛的石化工业，然而石油化工行业的发展不可避免地带来了一系列问题。
化石资源属于不可再生资源，随着数百年的开采，已逐渐不能满足人们日益增长的能源需求，化石资源的过度开发对生态环境造成破坏并产生大量的温室气体，与目前生态环保、可持续发展理念相悖。
为了应对能源和环境危机，人们开始探索可持续发展的新能源道路[1]。
生物质能是从太阳能转化而来的，通过植物的光合作用将二氧化碳和水合成生物质，其使用过程又生成二氧化碳和水，形成一个理论上二氧化碳的净排放为零的物质循环，生物质能同时也被认为是唯一能被存储的太阳能，在替代化石燃料方面有不可比拟的优势[2]。
到2020年，我国生物质能源消费量有望占到整个石油消费量的20%，将我国对石油的对外依存度控制在50%以下。
利用生物质资源提炼生物质燃料及化学品，美国能源部计划2025年生物燃料提供30%的能源需求，生物基化学品提供总有机化学品需求的25%，据预计至2050年，来源于可再生物质大宗化学品可达到约 1.13亿吨，占所有有机化学品的38%[3]。
目前已经使用生物基化学品成功制造了如聚乳酸(PLA)[4]、淀粉基聚合物[5]、聚羟基链烷酸酯(PHAs)[6]、1,3-丙二醇基聚合物[7-8]和聚丁烯[9]等材料。
陶氏化学公司已建成一座年产14万吨的PLA工厂，并计划将产能提高到45万吨/年。
聚氨酯弹性体工艺流程一、聚氨酯弹性体的概述二、聚氨酯弹性体的主要原料三、聚氨酯弹性体主要生产设备四、模具的加工五、聚氨酯弹性体生产工艺流程六、生产过程中注意事项一、聚氨酯弹性体的概述所谓弹性体是指玻璃化温度低于室温，扯断伸长率＞50％，外力撤出后复原性比较好的高分子材料，而玻璃化温度高于室温的高分子材料称为塑料。
在弹性体中，其扯断伸长率较大〈＞200％）、100%定伸应力较小<如＜30Mpa）、弹性较好的可称为橡胶。
所以弹性体是比橡胶更为广泛的一类高分子材料。
聚氨酯弹性体，又称聚氨酯橡胶是弹性体中比较特殊的一大类，其原材料品种繁多，配方各种各样,可调范围很大。
聚氨酯弹性体硬度范围很宽，低至绍尔A10以下的低模量橡胶,高至绍尔D85的高抗冲击橡胶弹性材料。
所以聚氨酯弹性体的性能范围很宽，是介于从橡胶到塑料的一类高分子材料.二、聚氨酯弹性体主要原材料聚氨酯弹性体用的原料主要是三大类,即低聚物多元醇、多异氰酸酯和扩链剂<交联剂）.除此之外，有时为了提高反应速度，改善加工性能及制品性能,还需加入某些配合剂。
下面只对生产的聚氨酯鞍座所用原材料进行具体描述。
反应过程：多元醇与二异氰酸酯反应，制成低分子量的预聚体;经扩链反应，生成高分子量聚合物;然后添加适当的交联剂,生成聚氨酯弹性体.其工艺流程如下：2。
1 低聚物多元醇聚氨酯用的低聚物多元醇平均官能度较低，通常为2或2~3。
相对分子质量为400~6000，但常用的为1000～2000.主要品类有聚酯多元醇、聚醚多元醇、聚ε—己内酯二醇、聚丁二烯多元醇、聚碳酸酯多元醇和聚合物多元醇等。
它们在合成聚氨酯树脂中起着非常重要的作用。
一般可通过改变多元醇化合物的种类、分子量、官能度与分子结构等调节聚氨酯的物理化学性能。
2.1。
1聚酯多元醇聚酯多元醇简称聚酯,是聚氨酯弹性体最重要的原料之一.它是由二元羧酸和多元醇缩聚而成，最常用的二元羧酸是己二酸,最常用的多元醇有乙二醇、丙二醇、丁二醇、二乙二醇。
生物基聚氨酯材料的研究进展摘要：聚氨酯作为一种聚合物材料，广泛用于制革、鞋类、建筑、家具、家用电器、汽车等领域。
所使用的大多数低原料聚烯烃和聚硅氧烷来自不可再生的矿物资源，其大量消费助长了能源危机和环境污染。
寻找替代传统原料的可再生材料已成为发展聚氨酯材料技术的迫切需要。
生物原料用于聚氨酯配方，包括生物-基多甲基多、生物异氰酸酯、非异氰酸酯生物聚氨酯和生物填充。
生物物质对生物物质产品的回收利用有助于减少温室气体排放和实现低碳经济，这是聚氨酯材料工业发展的动力。
本文件概述了近年来聚氨酯研究的进展情况，分析了不同技术路线的特点和问题，并概述了该领域的技术发展情况。
关键词：生物基聚氨酯；材料；研究进展引言生物基聚氨酯是指合成中使用可再生生物质资源的聚氨酯品种,相关研究主要集中在生物基多元醇、生物基异氰酸酯以及生物基扩链剂制备3个方面。
其中,使用生物基扩链剂制备聚氨酯对于聚氨酯生物基含量的提升有限,在本文中不过多讨论。
生物基多元醇的研究相对成熟且具有巨大应用前景。
基于结构的不同,生物基异氰酸酯可分为脂肪族异氰酸酯、芳香族异氰酸酯,对称及非对称异氰酸酯,目前已开发出二聚酸改性的脂肪族异氰酸酯产品,但是这种异氰酸酯制备的聚氨酯还仅仅适用于涂料,不能用在泡沫,弹性体等领域。
芳香型及对称型异氰酸酯制备的聚氨酯比脂肪型和非对称型聚氨酯具有更高的模量和力学强度,但同时也存在长时间处于高温或自然光环境下易黄变的缺陷。
近些年,一种无光气参与的非异氰酸酯引起了人们的关注,为生物基聚氨酯的发展提供了新的可能。
1聚氨酯聚氨酯被称为聚氨酯(PU)，是工业生产中广泛使用的一种材料。
目前，聚氨酯材料在工业生产中占有重要地位，因为它具有良好的耐磨性、弹性和粘度，广泛用于食品加工、服装、建筑工程和国防工程等许多领域。
传统聚氨酯材料中使用的原材料是不可再生能源，具有相对高分子质量和高化学能量、降解困难、严重的环境损害以及长期以来对自然环境的不可逆转的影响等特点因此，研究容易降解和无害环境的聚氨酯材料是发展绿色材料的必然趋势。
第53卷第3期 辽 宁 化 工 Vol.53，No. 3 2024年3月 Liaoning Chemical Industry March，2024基金项目： 2023年八师中青年科技创新领军人才项目（项目编号：2023RC06）。
收稿日期： 2023-05-06生物可降解材料PBAT 的生产现状及其研究进展王祖芳，黄东，王明亮（新疆天业（集团)有限公司，新疆 石河子 832000）摘 要：阐述了目前生物可降解材料PBAT 的合成工艺技术特点、技术来源、产业化现状及改性研究进展，指出了生物可降解材料PBAT 生产技术的未来发展方向。
关 键 词：工艺技术；生产现状；共聚改性；共混改性中图分类号：TQ201 文献标识码： A 文章编号： 1004-0935（2024）03-0416-07塑料自发明以来，由于其在强度、性能与功能以及使用方便等方面的优势，在包装、农业、 建筑、机械及社会各个方面被大量使用，人类已经离不开它。
但由于对废弃传统塑料制品的不规范处理、缺少合理回收使用技术、以及长时间的堆积，形成了日益严重的“白色污染”问题，它严重影响了人类的生活环境、粮食安全和可持续发展。
国家和各省市相继出台了相关法律法规，将限制和淘汰使用不可降解塑料制品提上了具体日程，以解决废旧塑料带来的“白色污染”、“海洋微塑料污染”等全球性环境问题，与此同时，政府已采取一系列措施，鼓励开发、生产和推广生物降解材料。
聚对苯二甲酸-己二酸丁二醇酯(以下简称“PBAT”)是一类长链脂肪族-芳香族共聚酯聚合物材料，由脂肪族的己二酸(AA)、短芳香族对苯二甲酸(PTA)和1，4-丁二醇(BDO)经酯化缩聚而成。
主要融合了脂肪族制品的“柔韧性”和芳香族产品的“刚性”，有较好的断裂伸长率和延展性，以及良好的抗冲击能力和热稳定性[1-4]。
由于酯键存在于分子中，有生物的可降解性，易于被大自然中动植物体内的各种细菌或酶所分解，形成了二氧化碳和水分，因此，应用前景广阔。
助剂是橡胶工业的重要原料，用量虽小，作用却甚大，聚氨酯弹性体从合成到加工应用都离不开助剂，按所起作用的不同，可分合成体系、改性及操作体系、硫化体系及防护体系四类助剂。
1 合成助剂1.1 催化剂及阻聚剂在聚氨酯弹性体的合成中，为了加快主反应的速度，往往需要加入催化剂，常用的催化剂有叔胺和有机锡两类，叔胺类有三乙烯二胺、三乙胺、三甲基苄胺、二甲基乙醇胺、吗啡啉等，其中以三乙烯二胺最重要；有机锡类有辛酸亚锡、二月桂酸二丁基锡等。
此外，还有有机汞、铜、铅和铁类，以有机铅、汞最为重要，如辛酸铅和乙酸苯汞等。
有机二元酸，如己二酸、壬二酸可作为聚醚型聚氨酯浇注橡胶的催化剂。
胺类催化剂多用于泡沫配方中的成泡反应，在聚醚体系中，胺和锡类催化剂并用可获得最佳的泡孔结构。
有机锡类催化剂通常催化HO和NCO反应过程，可避免OH的副反应，该类催化剂除提高总的反应速率外，还能使高分子质量多元醇与低分子质量多元醇的反应活性趋于一致，从而使制得的预聚物具有较窄的分子质量分布和较低的粘度。
使用催化剂对弹性体最终制品的性能是有不良影响的，主要影响高温性能和耐水解性。
阻聚剂以酸类、酰氯类使用较多，酸类使用最多的氯化氢气体，酰氯类有苯甲酰氯、己二酰氯等。
1.2 扩链剂和扩链交联剂在聚氨酯弹性体的合成中，扩链剂是指链增长反应必不可少的二元醇类和二元胺类化合物；而扩链交联剂指的是既参与链增长反应，又能在链节间形成交联点的化合物，如三元醇和四元醇类、烯丙基醚二醇等。

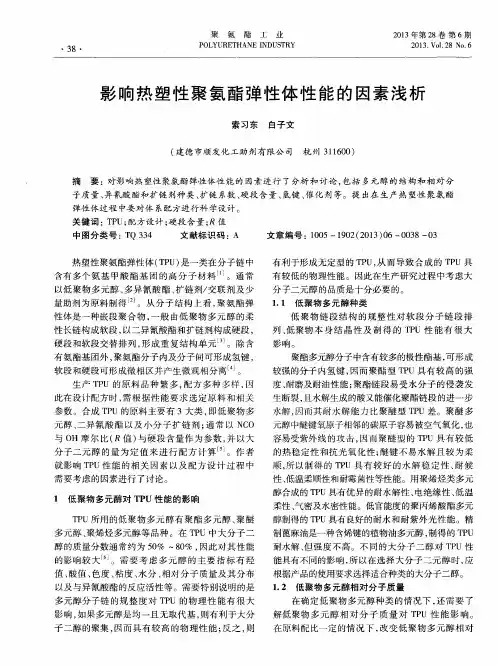

浇注型聚氨酯弹性体除烯丙基醚二醇不适用外，其他扩链或扩链交联剂都可以使用，热塑性聚氨酯弹性体仅使用二醇类；混炼型聚氨酯弹性体既可使用二醇也可用烯丙基醚二醇类。
一般低分子质量的脂肪族二元醇和芳香族二元醇都可以作为扩链剂，脂肪族二元醇有乙二醇、丁二醇和己二醇等，其中最重要的是1，4-丁二醇（BDO），在制备热塑性聚氨酯时用得最多，它不仅起扩链作用，还可调整制品硬度。

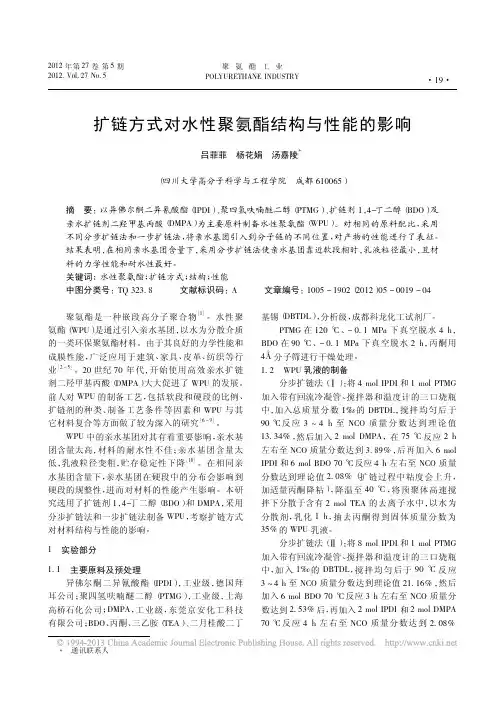

在芳香族二元醇中，较重要的是对苯二酚二羟乙基醚（HQEE），其结构式是：它能提高聚氨酯弹性体的刚性和热稳定性；另一种芳族二醇是间苯二酚二羟乙基醚（HER），它能最大限度地维持弹性体的持久性、弹性和可塑性，而同时又可将收缩率限制到最小。
对苯二异氰酸酯型聚氨酯弹性体的合成及性能研究文件类型：PDF/Adobe Acrobat 文件大小：字节更多搜索：氰酸聚氨酯弹性体合成及性能研究对苯二异氰酸酯型聚氨酯弹性体的合成及性能研究黎艳飞庞坤玮区志敏(广州华工百川自控科技有限公司 510640)摘要:以对苯二异氰酸酯(PPDI),低聚物多元醇和小分子二元醇等为原料合成了PPDI浇注型聚氨酯弹性体,考察了不同低聚物多元醇对弹性体的物理机械性能,动态力学性能及热氧老化性能的影响,并与MDI和TDI型聚氨酯弹性体进行了比较.结果表明,PPDI型聚氨酯弹性体较MDI, TDI型弹性体具有更低的内生热,更高的回弹性,可用于轮胎胎面材料的制备.关键词:PPDI;聚氨酯弹性体;动态力学性能;内生热聚氨酯弹性体(PUE)具有高强度,高模量,高伸长率,高弹性,硬度可调以及很好的耐油,耐低温,耐撕裂,耐化学腐蚀,耐辐射等特点,已成功地应用于国防,矿山,机电,冶金,制鞋,纺织,汽车工业等领域中.然而,通常的PUE长期使用温度不超过80℃,短期使用温度不超过120℃,因此应用范围受到限制[1].胎面材料作为轮胎与地面接触的部件,直接承担着路面对轮胎的冲击与磨损,向路面传递汽车的牵引和制动力,保护胎体帘线免受机械损伤,因此对胎面材料物理机械性能要求极高,既要有高的耐磨性,高弹性,又要内生热小,有很好的动态力学性能.本研究根据对苯二异氰酸酯(PPDI)分子结构对称,规整,扩链后的PUE硬段分子致密性高及良好的相分离等特点,分别研究了不同低聚物多元醇PPDI体系弹性体性能,并与TDI,MDI型弹性体动态性能比较,制备了动态条件下仍然具有较好综合力学性能的PPDI型聚氨酯弹性体,该类弹性体可适用于胎面材料.1 实验部分1.1 实验原料聚己二酸乙二醇酯(JW224),Mn=2000,工业级,无锡市新鑫聚氨酯有限公司;聚己二酸乙二醇丙二醇酯(CM22183),Mn=2000,工业级,常州武进市三河口聚氨酯厂;聚己内酯二醇(PCL),Mn分别为1000,2000,工业级,日本大赛璐化学工业株式会社;聚四氢呋喃醚二醇(PTMG),Mn分别为1000,2000,工业级,日本三菱化学株式会社;甲苯二异氰酸酯(TDI280),工业级,德国Bayer公司;二苯基甲烷24, 4′2二异氰酸酯(MDI2100),工业级,烟台万华聚氨酯股份有限公司;对苯二异氰酸酯(PPDI),工业级,江苏新沂农药有限公司;3,3′2二氯24,4′2二氨基二苯甲烷(MOCA),氢醌2双(β2羟乙基)醚(HQEE),工业级,苏州湘园特种精细化工有限公司;1,42丁二醇(BDO),工业级,山西三维集团股份有限公司.1.2 弹性体的制备1.2.1 预聚物的合成将低聚物多元醇在100～130℃下真空脱水2～3h,冷却至70～80℃,将计量的二异氰酸酯在快速搅拌下加入,自然升温30min左右并在80～90℃下保温反应2～3h,取样分析NCO的含量,分析值与设计值基本相符后,再真空脱泡20～30min.充氮气密封保存待用.1.2.2 弹性体的制备称取一定量的预聚体,边搅拌边加热升至一定温度,真空脱泡1～2min,控制NCO/OH摩尔比为0.95～1.05,在快速搅拌下加入计量的扩链剂,并迅速搅拌,真空脱泡约1min,脱泡后浇注到预热的模具中,待达到凝胶点时,加压硫化30～50min脱模, 并在100～110℃的烘箱中后硫化16～24h,即得所需弹性体试片.试片于室温下放置24h后测其物理机械性能及动态性能.1.2.3 性能测试力学性能测试:拉伸强度,伸长率及定伸应力按GB/T528—1998标准进行测定;撕裂强度按GB/ 122007年第22卷第2期2007.Vol.22No.2聚氨酯工业POLYURETHANEINDUSTRYT529—1999标准进行测定;邵A硬度按GB/T531—1999标准进行测定;回弹性按GB/1681—1991标准进行测定;屈挠(万次)按GB/T1688—1986标准进行测定.动态力学性能测试:采用日本UBM公司的RheogelE4000型动态力学仪(DMA)对PUE样品进行动态力学分析,频率为11Hz,升温速度为3℃/min,升温范围为25～220℃.2 结果与讨论2.1 不同低聚物多元醇的比较2.1.1 不同低聚物多元醇对弹性体性能影响本实验确定硬段组成为PPDI/BDO,软段组成分别为PTMG,JW224及PCL,改变软段结构研究了不同低聚物多元醇对弹性体力学性能的影响,结果见表1.表1 不同低聚物多元醇对弹性体性能的影响弹性体组成1#2#3#邵A硬度918590300%定伸应力/MPa10.911.211.5拉伸强度/MPa48.651.753.7伸长率/%787761706撕裂强度/kN m-1107110114回弹性/%664962屈挠/万次>36>10>28注:1#为PPDI(BDO)2PTMG,2#为PPDI(BDO)2(JW224),3#为PPDI(BDO)2PCL.由表1可以看出,在硬段组成相同的情况下,除JW224的硬度偏低外,拉伸强度,撕裂强度均是PCL>JW224>PTMG,而伸长率则相反PTMG>JW224>PCL,回弹性PTMG>PCL>JW224.综合物理性能来看,由这3种聚醚组成软段制成的材料各有优点,可适用于制备不同规格及用途的轮胎.2.1.2 不同低聚物多元醇对动态性能的影响动态力学热分析作为力学试验方法之一,可获得材料的动态贮能模量,损耗模量和损耗正切角;前者反映材料的刚度,后两者反映材料的阻尼特性[2].不同种类低聚物多元醇(Mn均为2000)对弹性体动态性能的影响见图1和图2.其中图1第1条曲线为MDI(HQEE)/PTMG弹性体贮能模量(LOGE′)随温度的变化曲线,第2条至第5条曲线分别为PPDI(HQEE)/JW224,PPDI(HQEE)/CM22183,PPDI(HQEE)/PTMG和PPDI(HQEE)/PCL的贮能模量(LOGE′)随温度的变化曲线.图2是损耗正切角tanδ随温度变化的曲线.图2中,第1条曲线是MDI2HQEE为硬段,PTMG为软段的弹性体tanδ随温度变化的曲线,第2至第5条曲线指硬段为PPDI2HQEE,低聚物多元醇分别为JW224,CM2 2183,PTMG和PCL弹性体tanδ随温度变化曲线. 1—MDI(HQEE)/PTMG;2—PPDI(HQEE)/JW224;3—PPDI(HQEE)/CM22183;4—PPDI(HQEE)/PTMG; 5—PPDI(HQEE)/PCL图1 LOG(E')与温度的关系1—MDI(HQEE)/PTMG;2—PPDI(HQEE)/CM22183; 3—PPDI(HQEE)/JW224;4—PPDI(HQEE)/PCL; 5—PPDI(HQEE)/PTMG图2 tanδ与温度的关系由图1可看出,在扩链剂相同的情况下,曲线2,3,4的平坦区较为平坦,即在25～160℃区间内贮能模量基本保持恒定;而曲线5则对温度稍敏感;曲线1的贮能模量最低.由图1还可以看出,从室温至160℃左右是橡胶态的平坦区,超过160℃后,弹性体的贮能模量急剧下降,材料失去使用价值.在160℃附近出现一个拐点,这拐点温度在一定程度上代表PUE的耐热性能.PPDI2PTMG的拐点温度是163.3℃,而MDI2PTMG则是143.2℃,说明PPDI的动态性能和耐热性能较MDI体系好.由图2可看出,在扩链剂相同的情况下,MDI2PUE在整个测量温度区间内的tanδ较PPDI2PUE的tanδ高,说明PPDI2PUE较MDI2PUE有更低的内生热和更小的热损耗.22 聚氨酯工业第22卷2.1.3 不同低聚多元醇对热氧老化性的影响确定硬段组成为PPDI/HQEE,软段组成分别选相对分子质量均为2000的JW224,CMA22183及PCL低聚多元醇,控制NCO/OH摩尔比为1.05,预聚物NCO质量分数为4.5,研究了由JW224,CM2 2183及PCL制备的弹性体在150℃,热空气老化72 h后的力学性能及性能保持率.其不同低聚多元醇对热氧老化性能的影响结果见表2.表2 不同低聚多元醇对热氧老化性能的影响弹性体组成1#2#3#室温下测试邵A硬度948894100%定伸应力/MPa10.56.612.0300%定伸应力/MPa16.013.614.5拉伸强度/MPa34.649.332.6伸长率/%550768475150℃×72h(80～100℃)测邵A硬度908492100%定伸应力/MPa5.94.09.7拉伸强度/MPa8.320.517.6伸长率/%280630560性能保持率/%24.041.654.0注:1#为PPDI(HQEE)2CM2183弹性体组成;2#为PPDI (HQEE)2JW224弹性体组成;3#为PPDI(HQEE)2PCL弹性体组成. 性能保持率以拉伸强度计.从表2可以看出,PCL体系的弹性体耐热氧老化性能优于JW224和CM22183体系.这与由聚己内酯制成的聚氨酯弹性体耐温性比己二酸系聚酯多元醇好[3]的结论一致.2.2 PPDI与MDI和TDI型PU弹性体性能比较PPDI的特点是分子结构对称,相对分子质量比现有常用的MDI,TDI均小很多.用二醇或二胺扩链的PUE硬段分子致密,呈现极高的分子内吸引力,故有良好的相分离.由此合成的PUE物理机械性能,回弹性优良,升高温度下压缩永久变形低,耐磨性,抗屈挠疲劳性,耐湿热性及耐溶剂性等均比MDI2BDO和TDI2MOCA体系的弹性体优良;动态力学性(屈挠寿命)和耐热性比NDI型PUE更佳[4].以Mn为1000的PTMG分别与PPDI,MDI,TDI反应制备的弹性体力学性能及与A厂斜交胎面胶和B厂子午胎面胶的力学性能比较,结果见表3.表3 不同的二异氰酸酯结构对弹性体性能的影响PPDI(BDO)2PTMGMDI(BDO)2PTMGTDI(MOCA)2PTMGA厂斜交胎面胶B厂子午胎面胶NCO质量分数/%3.58.04.3//邵A硬度9090906365100%定伸/MPa8.48.66.11.72.3300%定伸/MPa12.016.212.18.912.2拉伸强度/MPa54.643.046.820.724.9伸长率/%746650500608560撕裂强度/kN m-11131058810289回弹性/%6644423539由表3可以看出,在PTMG相对分子质量和扩链剂相同的情况下,MDI体系预聚物需要较高的NCO%含量.而在硬度相同的情况下,撕裂强度:PPDI>MDI>TDI;拉伸强度:PPDI>TDI>MDI;回弹性:PPDI>MDI>TDI.显然这是因为PPDI的结构高度对称,硬段相分子的致密性极好所致.2.3 不同二异氰酸酯结构PUE的动态力学性能不同二异氰酸酯结构制备的PU弹性体对动态力学性能的影响见表4.表4 60℃样品的贮能模量和损耗角正切试片PPDI2BDOMDI2BDOTDI2MOCAA厂斜交胎面胶B厂子午胎面胶E′/MPa35.215.49.65.49tanδ0.01460.04810.080.190.09注:软段为相对分子质量为1000的PTMG.由表4可以看到,60℃下损耗正切角tanδ依次排列为PPDI<MDI<TDI<子午胎面<斜交胎面,表明在同样物理性能条件下PPDI具有较低的滚动阻力.3 结论(1)二异氰酸酯的结构不同,弹性体的动态性能,热氧老化性能也不同.MDI,TDI的tanδ值均高于PPDI,说明PPDI基弹性体的力学损耗(tanδ)小, 32 第2期黎艳飞等对苯二异氰酸酯型聚氨酯弹性体的合成及性能研究故使用时产生的内生热小,动态性能优良.(2)在硬段组成及硬度相同的情况下,软段材料的柔顺性对弹性体力学性能,动态内生热及耐热性亦有影响.总之,具有滚动阻力低和内生热小的PPDI体系聚氨酯弹性体,无疑会在新型的PU胎面材料品种中增添新的亮点,并将会显示出独特的优势.。
