PVC管进场验收依据及方法
1、名称：PVC管
（1）、PVC管：执行国家GA305标准。
（2）、产品一般是用于管线预埋。
（3）、国标产品系列：刚性PVC管
（4）、验收方法：
①、外观检查：导管的内、外壁应平滑，无明显气泡、裂纹及色泽不均等缺陷；内外表面应没有凸棱及类似缺陷；管口边缘应平滑，不损
伤电线、电缆的绝缘层；每批标记应标有制造厂名称、商标或其他识别符号，以及型号、外径尺寸、长度、性能标准编号；第一个标记应离管端约50mm，以后每隔1m应在管上重新作标记。
整件包装完好。
②、测量：用游标卡尺测量壁厚，用卷尺测量长度。
③、试验方法：抽样检测DN16或DN20PVC管，在经受住GB/14823.2中的规定压力、冲击、弯曲试验后，其表面不出现肉眼可见的裂缝及破坏现象。
用弯管弹簧试弯，管的弯曲度、弯扁度符合要求。
（5）、资料要求：随车附带相应规格的产品标准要求及检验合格证书。
pvc穿线管执行标准PVC穿线管执行标准。
PVC穿线管是一种用于电气线路敷设的管道，具有良好的绝缘性能和耐腐蚀性能，广泛应用于建筑、工业和家庭等领域。
为了确保PVC穿线管的质量和安全性能，制定了一系列的执行标准，以规范其生产和使用过程。
首先，PVC穿线管的执行标准主要包括国家标准、行业标准和企业标准。
国家标准是PVC穿线管制造和使用的基本规范，由国家相关部门制定和发布。
行业标准是在国家标准的基础上，根据特定行业的实际需求和技术水平而制定的标准。
企业标准是企业根据自身生产和管理的需要，制定的具体规范和要求。
其次，PVC穿线管的执行标准涵盖了材料、结构、尺寸、性能、试验方法、检验规则等方面。
在材料方面，执行标准规定了PVC穿线管所采用的原料应符合国家相关标准，具有一定的机械性能和化学性能。
在结构和尺寸方面，执行标准规定了PVC穿线管的外观质量、尺寸公差、连接方式等要求。
在性能方面，执行标准规定了PVC穿线管的耐压性能、耐热性能、绝缘性能等指标。
在试验方法和检验规则方面，执行标准规定了对PVC穿线管进行质量检验和性能测试的方法和程序。
再次，PVC穿线管的执行标准对于保障产品质量和安全具有重要意义。
通过执行标准，可以规范PVC穿线管的生产和使用过程，提高产品的一致性和稳定性，减少产品质量问题和安全隐患。
同时，执行标准也有利于促进行业的健康发展，提升产品的竞争力和市场认可度。
总之，PVC穿线管的执行标准是保障产品质量和安全的重要手段，对于制定和执行这些标准，需要相关部门、行业协会和企业共同努力，加强标准制定的科学性和实用性，提高标准的执行力度和监督力度，推动PVC穿线管行业的持续发展和进步。
同时，消费者在购买和使用PVC穿线管时，也应选择符合执行标准要求的产品，提高对产品质量和安全的重视程度。
电气工程材料进场检验办法1、管材：（1）PE型半硬绝缘导管：1）凡所使用的绝缘导管，其材质均应具有阻燃、耐冲击并符合华北标办图集的有关要求，并有产品合格证和检定检验报告单。
2）管材里外应光滑，无凸棱凹陷、针孔、气泡，内外径应符合国家统一标准，管壁厚度应均匀一致。
3）所用绝缘导管附件与配制品，如各种灯头盒、开关盒、插座盒、管箍、粘合剂等，应使用配套的阻燃制品。
4）可弯曲PE绝缘导管按照GB/T14823.4-93的标准规定：φ16mm：外径公差±0.3mm，壁厚为2.65mm；φ20mm：外径公差±0.3mm，壁厚为2.95mm；φ25mm：外径公差±0.4mm，壁厚为3.35mm；φ32mm：外径公差±0.4mm，壁厚为3.85mm；φ40mm：外径公差±0.4mm，壁厚为4.40mm 。
5）可弯曲PE绝缘导管进场简单检验：取可弯曲PE绝缘导管200mm的样品放在压力试验机上加压750N的压力（73.5Kg）30S后去掉压力，15min后检查压扁部位的外径，不大于原外径的10%，并无裂痕为合格材料（测试材料在室温下10h后进行）。
（2）PVC型刚性绝缘电线导管：1）阻燃型绝缘导管及其附件的氧指数应符合华北标办图集的有关要求，并有产品合格证。
2）阻燃型塑料管的管壁应薄厚均匀，无气泡及管身变形等现象。
暗敷设如设计无要求均应使用中型以上导管。
3）所用绝缘导管附件与配件必须符合规范要求，套管的长度要满足管外径的3倍，并应使用配套的阻燃制品。
4）刚性PVC绝缘导管按照GB/T14823.2-93的标准规定：φ16mm：外径公差±0.3mm，轻型管壁厚为1.15mm，中型管壁厚为1.5mm，重型管壁厚为1.9mm；φ20mm：外径公差±0.3mm，轻型管壁厚为1.3mm，中型管壁厚为1.55mm，重型管壁厚为2.1mm；φ25mm：外径公差±0.4mm，轻型管壁厚为1.45mm，中型管壁厚为 1.8mm，重型管壁厚为2.2mm；φ32mm：外径公差±0.4mm，轻型管壁厚为1.7mm，中型管壁厚为2.1mm，重型管壁厚为2.7mm；φ40mm：外径公差±0.5mm，轻型管壁厚为2.1mm，中型管壁厚为2.3mm，重型管壁厚为2.8mm；φ50mm外径公差±0.6mm，轻型管壁厚为2.45mm，中型管壁厚为2.85mm，重型管壁厚为3.4 mm；φ63mm外径公差±0.6mm，轻型管壁厚为3.0mm。
pvc穿线管标准PVC穿线管标准随着电缆线路的不断扩展，以及保护电缆的需求不断增加，PVC穿线管作为一种常用的电线管材料，得到了越来越广泛的应用。
为方便大家使用和选择，本文将从材质、规格、特点等方面对PVC穿线管标准进行介绍和分类。
一、材质类：1.PVC穿线管此种穿线管具有塑料韧性好、韧度高、变形性低、使用寿命长的特点，长期处于-25℃~75℃范围内不开裂，具有一定的防紫外线性能，不会因阳光作用而照射脆化。
2. 硬质PVC穿线管硬质PVC穿线管的机械性能较强，其硬度高、强度高，不易被破坏，在拥挤场所或人员经常井盖遭到破坏的地方使用硬质PVC穿线管较为适宜。
二、规格类：1.规格根据各种不同的市场需求，PVC穿线管规格不尽相同，目前常见的规格有16mm、20mm、25mm、32mm、40mm、50mm等，客户可以根据不同的需求选择合适的规格。
2.长度通常情况下，每段长度标准为2米，但是切断PVC穿线管容易产生切口，所以要清楚地知道所需长度，在长距离连续输送时应事先考虑好长度问题。
三、特点类：1. 耐腐蚀性强PVC穿线管具有很强的耐腐蚀性能，能够在酸、碱、盐、油以及其他一些化学物质的环境中长期使用，不会使其机械性能和外观发生改变。
2. 耐磨擦性能好PVC穿线管表面光滑，摩擦系数小，自动化程度高，长年累月的磨擦不会使其面临线路短路或断路的问题。
3. 耐高温性能强PVC穿线管的温度范围在-5℃~60℃之间，可应用在各种气候环境中并长期性的工作。
综上所述，PVC穿线管作为一种重要的电线管材料，应用的范围越来越广泛，其标准也不断地得到优化。
在购买PVC穿线管时，需根据具体的应用场景来选择合适的材质、规格和特点，以获得更好的使用效果。
pvc管电缆预埋验收国标一、材料质量验收材料质量时，应检查PVC管及其附件是否符合设计要求，并确保管材无裂缝、无气泡、管壁光滑、无杂质等。
附件应符合国家标准，如管卡、连接件等。
二、尺寸和形状PVC管的尺寸和形状应符合设计要求，管径、壁厚应符合国家标准。
同时，管子的弯曲半径、弯曲度也应符合规范，以保证安装和使用安全。
三、安装深度PVC管在安装时应按照设计要求确定深度，确保管子埋入地下或墙体内的深度符合规范。
同时，应保证管子露出地面的部分长度适当，便于连接和检修。
四、电器控制线及线路要求PVC管内应使用合适的电线，电线的截面积、颜色、绝缘层等应符合规范。
电线在管内不应有接头，如需接线应使用专用接线盒。
线路走向应清晰有序，避免交叉和混乱。
五、同一电路电线铺设要求同一电路的电线应铺设在同一PVC管内，避免不同电压、电流的电线在同一管内混合铺设。
同时，应保证电线在管内的填充率适当，避免过紧或过松。
六、电线弯曲度要求电线的弯曲半径应大于电线直径的5倍，避免过度弯曲导致电线绝缘层破裂或电线芯线受损。
在安装过程中应保持电线的自然状态，避免扭曲或过度拉伸。
七、接头牢固、可靠要求电线接头应牢固、可靠，防止松动或脱落导致安全隐患。
应使用符合规范的连接方式，如压接、焊接等。
对于无法压接或焊接的接头应使用专用端子连接。
八、开关插座固定位置要求开关插座的固定位置应符合设计要求，便于使用和检修。
同时，应保证插座面板与墙面贴合紧密，无缝隙和变形。
插座和开关的保护门应完好有效，防止儿童触电。
九、各线路走向清晰有序要求PVC管内的电线走向应清晰有序，避免交叉和混乱。
在布线时应遵循横平竖直的原则，尽量减少弯头和转向的数量。
在安装过程中应及时做好标记和记录，方便后续检修和维护。
十、空调线、家用电器插座、照明线铺设要求空调线、家用电器插座、照明线应根据不同的用电需求和使用场所选择合适的电线截面积和颜色标识。
在铺设时应遵循安全、规范的原则，确保电线的质量和安全性能符合国家标准。
pvc穿线管技术标准PVC穿线管技术标准。
PVC穿线管是一种常用的电气安装材料，广泛应用于建筑物、工业设施和家庭装修中。
它具有良好的绝缘性能、耐腐蚀性能和机械强度，能够有效保护电线和电缆，确保电气设备的安全运行。
为了保证PVC穿线管的质量和使用效果，制定了一系列的技术标准，下面将对PVC穿线管技术标准进行详细介绍。
首先，PVC穿线管的材料应符合国家相关标准，主要成分为聚氯乙烯树脂，应具有良好的耐热性、耐老化性和耐腐蚀性。
其次，PVC穿线管的外观质量应符合要求，表面应光滑平整，无气泡、裂纹和明显的变形。
接着，PVC穿线管的尺寸偏差和壁厚应符合标准规定，以保证其安装和使用的稳定性和可靠性。
在PVC穿线管的生产工艺方面，应严格控制挤出成型温度、速度和压力，确保产品的均匀性和稳定性。
同时，应加强对原材料的质量检验和控制，避免因原材料质量不合格而影响PVC穿线管的整体质量。
此外，生产过程中还应注意防止外来杂质的混入，避免对产品质量造成影响。
在PVC穿线管的使用过程中，应按照相关标准进行安装，确保其与电线、电缆的连接牢固可靠，避免因安装不当而引发安全隐患。
同时，在使用过程中应定期进行检查和维护，及时发现并处理可能存在的问题，确保PVC穿线管的使用效果和安全性。
总的来说，PVC穿线管技术标准对其材料、外观质量、尺寸偏差、生产工艺和使用过程进行了详细规定，旨在保证PVC穿线管的质量和使用效果，提高电气设备的安全性和可靠性。
对于生产厂家和使用者来说，应严格遵守相关标准要求，确保PVC穿线管的质量和安全使用。
只有这样，才能更好地发挥PVC穿线管的作用，为电气设备的正常运行提供保障。
如何检查p v c穿线管的质量文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]如何检查PVC穿线管的质量如何检查PVC穿线管的质量购买家装布线时用的PVC穿线管可参照以下内容检查管子的质量1、阻燃测试。
用明火使PVC管连续燃烧3次，每次25秒，间隔5秒，管子撤离火源后自熄为合格。
2、弯扁测试。
管内穿入弯管弹簧，将管子弯成90度，弯曲半径为管径的3倍，外观光滑。
3、冲击测试。
用圆头敲击无裂缝（可用于现场检查）。
4、PVC管外壁应有间距不大于1米的连续阻燃标记和厂家标记。
5、PVC管制造厂应具有消防认可的使用许可证。
如何辨别PVC走线管的质量，很简单，你一只脚站在PVC走线管上，如能踩扁，别废话！假冒伪劣！换！更气人的是，有的PVC走线管用2个手指就能捏扁！ＰＶＣ阻燃管的厚度达标不等于线管质量达标，除厚度外，要看清楚1、线管上面的字体清晰，每隔一米范围内应该有“ＰＶＣ阻燃电工套管”，品牌，认证，型号等字样；2、别被电工套管的牌子迷糊，比如一些品牌的电工套管也有薄的（16管厚度不到1.2mm，达不到国标）电工管，道理就象美巢腻子为分耐水和不耐水腻子，针对不同消费者而生产；3、16直径的管与20、25直径的管的管壁要求完全不一样，别被一句达到1.5mm厚以上管的广告语给糊了，吃亏的还是自己。
4、电工阻燃管的硬度和柔韧性是考核电工管的另外一个指标．如何鉴别电气用阻燃PVC塑料导管的质量阻燃PVC电工导管是以聚氯乙烯为主要原料，加入其他添加剂经挤出成型的用于2000伏以下工业与建筑工程中的电线电缆保护的平直导管。
根据机械应力，可将其分为轻型管(1型或A型)、中型管(2型或B型)和重型管(3型或C型)三类。
轻型管可承载较轻机械应力，重型管可承载较重机械应力。
阻燃PVC穿线管除了需满足一定的机械应力条件外，还应满足消防安全的要求，常出现的缺陷是抗压强度等理化性能不过关，氧指数偏低，烟密度超标等。
pvc电线管验收标准PVC电线管验收标准。
PVC电线管作为建筑物中常用的一种电气管材，其质量的好坏直接关系到建筑物的电气安全。
因此，在使用PVC电线管时，需要对其进行验收，以确保其质量符合标准，下面就对PVC电线管的验收标准进行详细介绍。
首先，对PVC电线管的外观进行验收。
外观应无裂纹、气泡、变形等缺陷，管壁应平整，色泽应均匀一致。
其次，对PVC电线管的尺寸进行验收。
管径、壁厚、长度等尺寸应符合国家标准要求，且应在同一批次产品中保持一致。
再者，对PVC电线管的硬度进行验收。
硬度应符合国家标准要求，不得出现过硬或过软的情况。
接下来，对PVC电线管的性能进行验收。
首先是耐压性能。
在规定的压力下，管材应无渗漏、破裂等现象。
其次是耐热性能。
管材应能在规定温度范围内长时间使用，不得软化、变形。
再者是耐候性能。
管材应能在户外环境中长时间使用，不受紫外线、雨淋等影响。
最后是绝缘性能。
管材应具有良好的绝缘性能，能有效保护电线，防止漏电等情况发生。
除了对PVC电线管本身的质量进行验收外，还需要对其安装情况进行验收。
首先是管道的布置。
管道应沿墙面或天花板安装，布置应整齐、美观。
其次是管道的固定。
管道应采用专用的固定夹具进行固定，固定点应符合要求，固定牢固。
再者是管道的连接。
管道连接应采用专用的连接件，连接应牢固、密封。
最后是管道的标识。
管道应标明电线管的用途、电压等信息，便于维护和管理。
总的来说，对PVC电线管的验收标准主要包括外观、尺寸、硬度、性能和安装情况等方面。
只有严格按照验收标准进行检查，才能确保PVC电线管的质量达到要求，从而保障建筑物的电气安全。
希望各相关单位在使用PVC电线管时，能够严格执行验收标准，确保电线管的质量，提升建筑物的电气安全水平。

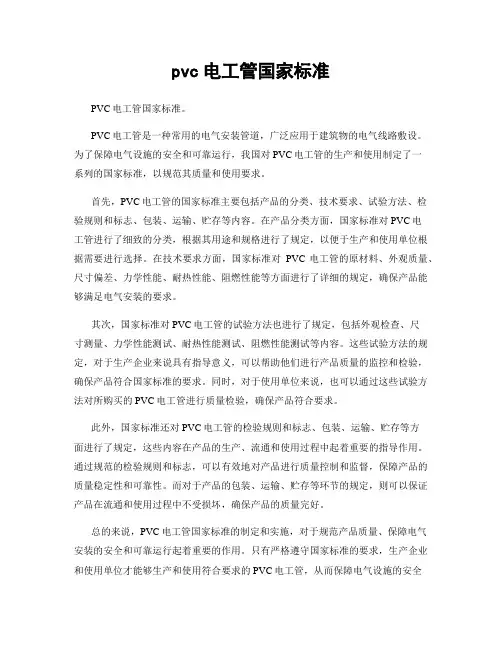

pvc电工管国家标准PVC电工管国家标准。
PVC电工管是一种常用的电气安装管道，广泛应用于建筑物的电气线路敷设。
为了保障电气设施的安全和可靠运行，我国对PVC电工管的生产和使用制定了一系列的国家标准，以规范其质量和使用要求。
首先，PVC电工管的国家标准主要包括产品的分类、技术要求、试验方法、检验规则和标志、包装、运输、贮存等内容。
在产品分类方面，国家标准对PVC电工管进行了细致的分类，根据其用途和规格进行了规定，以便于生产和使用单位根据需要进行选择。
在技术要求方面，国家标准对PVC电工管的原材料、外观质量、尺寸偏差、力学性能、耐热性能、阻燃性能等方面进行了详细的规定，确保产品能够满足电气安装的要求。
其次，国家标准对PVC电工管的试验方法也进行了规定，包括外观检查、尺寸测量、力学性能测试、耐热性能测试、阻燃性能测试等内容。
这些试验方法的规定，对于生产企业来说具有指导意义，可以帮助他们进行产品质量的监控和检验，确保产品符合国家标准的要求。
同时，对于使用单位来说，也可以通过这些试验方法对所购买的PVC电工管进行质量检验，确保产品符合要求。
此外，国家标准还对PVC电工管的检验规则和标志、包装、运输、贮存等方面进行了规定，这些内容在产品的生产、流通和使用过程中起着重要的指导作用。
通过规范的检验规则和标志，可以有效地对产品进行质量控制和监督，保障产品的质量稳定性和可靠性。
而对于产品的包装、运输、贮存等环节的规定，则可以保证产品在流通和使用过程中不受损坏，确保产品的质量完好。
总的来说，PVC电工管国家标准的制定和实施，对于规范产品质量、保障电气安装的安全和可靠运行起着重要的作用。
只有严格遵守国家标准的要求，生产企业和使用单位才能够生产和使用符合要求的PVC电工管，从而保障电气设施的安全和可靠运行。
希望各相关单位能够认真遵守国家标准，共同维护电气设施的安全和稳定运行。
pvc线管质量标准PVC线管质量标准。
PVC线管作为一种常见的建筑材料，广泛应用于电气管道系统中。
它具有良好的绝缘性能、耐腐蚀性能和耐磨损性能，因此在电气工程中得到了广泛的应用。
然而，由于市场上存在着各种质量参差不齐的PVC线管，因此制定一套PVC线管的质量标准显得尤为重要。
首先，PVC线管的质量标准应当包括外观质量、物理性能、化学性能和使用性能等方面的要求。
外观质量是PVC线管质量的第一印象，它直接关系到产品的美观程度和生产工艺水平。
因此，PVC线管在外观上应当无明显的气泡、裂纹、凹凸和色差等缺陷，表面应光滑、均匀，色泽应一致。
物理性能是PVC线管质量的重要指标，它包括抗张强度、硬度、冲击强度、耐热性和耐寒性等指标。
PVC线管在使用过程中需要承受一定的拉伸和挤压力，因此抗张强度是其重要的物理性能指标之一。
硬度和冲击强度则直接关系到PVC线管的使用寿命和安全性。
化学性能是PVC线管质量的另一个重要方面，它包括耐酸碱性、耐腐蚀性和耐老化性等指标。
在电气管道系统中，PVC线管需要承受各种化学物质的侵蚀，因此具有良好的化学稳定性是其质量标准的重要组成部分。
最后，使用性能是PVC线管质量的综合体现，它包括安装方便性、使用寿命和环保性等方面的要求。
PVC线管应当具有良好的可塑性和可焊性，以便于安装和施工。
同时，PVC线管的使用寿命应当长，能够满足电气管道系统的长期使用需求。
此外，PVC线管应当符合环保要求，不含有对人体有害的物质，对环境无污染。
其次，PVC线管的质量标准应当符合国家标准和行业标准。
国家标准是对PVC线管质量的最基本要求，它是PVC线管生产和使用的法定标准。
行业标准是对国家标准的进一步细化和完善，它是PVC线管生产和使用的行业规范。
PVC线管的生产企业应当严格按照国家标准和行业标准生产，确保产品质量符合要求。
同时，用户在选购PVC线管时也应当参照国家标准和行业标准，选择质量合格的产品，以确保电气管道系统的安全和可靠。
pvc穿线管国家标准PVC穿线管国家标准。
PVC穿线管是一种用于电气安装中的管道，主要用于保护电线和电缆，并且方便维护和更换。
为了规范PVC穿线管的生产和使用，国家颁布了一系列的标准，以确保产品的质量和安全性。
本文将介绍PVC穿线管国家标准的相关内容，以便于相关行业从业人员了解和遵守。
首先，PVC穿线管国家标准主要包括产品的分类和规格、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
其中，产品的分类和规格是指根据不同的用途和要求，将PVC穿线管分为不同的型号和规格，以满足不同场合的需要。
技术要求则包括了PVC穿线管的原材料、外观质量、尺寸偏差、力学性能、热稳定性、耐化学性、绝缘性能等方面的要求。
试验方法是指对PVC穿线管进行各项性能和质量指标的检测方法，以保证产品符合标准要求。
检验规则是指对PVC穿线管进行出厂检验和入场检验的规定，以确保产品的质量稳定和可靠性。
标志、包装、运输和贮存则是对PVC穿线管在生产、运输和使用过程中的标志、包装、运输和贮存要求，以确保产品在整个生命周期中都能保持良好的状态。
其次，PVC穿线管国家标准的制定和实施对行业具有重要意义。
一方面，PVC穿线管国家标准的制定可以规范产品的生产和使用，提高产品的质量和安全性，保护用户的权益。
另一方面，PVC穿线管国家标准的实施可以促进行业的健康发展，提高行业的整体水平，增强行业的竞争力。
因此，相关行业从业人员应该充分了解PVC穿线管国家标准的相关内容，严格遵守标准要求，确保产品的质量和安全性。
最后，PVC穿线管国家标准的实施还需要相关部门和企业的共同努力。
相关部门应该加强对PVC穿线管国家标准的宣传和推广，加大对标准的执行力度，提高对标准的监督和检查力度，确保标准得到有效执行。
企业应该加强对PVC穿线管国家标准的学习和理解，加强对产品质量和安全性的管理，提高对标准的执行力度，确保产品符合标准要求。
只有相关部门和企业共同努力，才能够有效推动PVC穿线管国家标准的实施，提高产品的质量和安全性，促进行业的健康发展。
pvc穿线管的技术参数PVC穿线管的技术参数一、外观与结构参数PVC穿线管是一种用于电气线路敷设的管道，其外观通常为圆形或方形，也有其他形状的产品。
根据不同的规格和型号，PVC穿线管的外径、内径、壁厚等结构参数也有所不同。
常见的规格有16mm、20mm、25mm等，用户可以根据具体的需求选择合适的尺寸。
二、材质与耐候性能PVC穿线管是采用聚氯乙烯（PVC）材料制成的，具有良好的耐腐蚀性能和耐候性能。
PVC材料具有耐酸碱、耐油脂、耐磨损等优良特性，可以保证穿线管在不同环境条件下的稳定性和使用寿命。
三、阻燃等级与电气性能PVC穿线管一般采用阻燃级别为V-0的材料制成，具有较好的阻燃性能，能够有效阻止火焰的蔓延。
此外，PVC穿线管还具有良好的电气绝缘性能，能够有效隔离电气线路，防止短路和漏电等安全问题。
四、耐压与耐磨性能PVC穿线管具有一定的耐压能力，能够承受一定的外部压力而不变形或破裂。
同时，PVC材料还具有较好的耐磨性能，能够防止外部物体对穿线管的磨损和损坏。
五、使用温度与环境适应性PVC穿线管可以在较广泛的温度范围内使用，一般适用温度为-15℃至60℃。
在这个温度范围内，PVC穿线管的性能稳定，不会因温度变化而出现变形或破损。
此外，PVC穿线管还具有较好的抗紫外线能力，可以在户外环境下使用而不受紫外线的影响。
六、安装方式与使用注意事项PVC穿线管的安装方式有多种，可以选择直接埋地、穿墙或吊装等方式，根据具体情况选择合适的安装方式。
在安装过程中，需要注意保护穿线管的表面不受损坏，并确保穿线管与电气线路之间的连接牢固可靠。
此外，还需要注意穿线管的敷设路径，避免与其他设备或管道发生冲突。
七、适用范围与应用领域PVC穿线管广泛应用于建筑、电力、通信、石油化工等领域，用于电气线路的敷设和保护。
它可以保护电气线路的安全性和稳定性，防止外界因素对电气线路的干扰和损坏，提高线路的可靠性和使用寿命。
总结：PVC穿线管作为一种常见的电气线路敷设管道，具有多种技术参数，包括外观与结构参数、材质与耐候性能、阻燃等级与电气性能、耐压与耐磨性能、使用温度与环境适应性、安装方式与使用注意事项以及适用范围与应用领域等。
pvc线管验收标准PVC线管验收标准。
PVC线管是一种常用的电气保护材料，用于电气安装工程中的电线管道系统。
为了确保工程质量和安全，对PVC线管的验收工作非常重要。
本文将介绍PVC线管的验收标准，以便工程施工人员和验收人员能够准确、全面地进行验收工作。
1. 外观质量验收。
PVC线管的外观应平整光滑，无明显的凹凸、气泡、裂纹等缺陷。
管壁应均匀，无明显的变形或压痕。
管口应整齐，无毛刺和裂口。
验收人员应仔细观察PVC线管的外观质量，确保其符合要求。
2. 尺寸规格验收。
PVC线管的尺寸应符合国家标准或工程设计要求。
验收人员应使用合适的测量工具对PVC线管的外径、内径、壁厚等尺寸进行检测，确保其符合规定的尺寸要求。
3. 物理性能验收。
PVC线管的物理性能包括弯曲性能、抗冲击性能、耐压性能等。
验收人员应使用相应的试验设备对PVC线管的物理性能进行测试，确保其符合相关标准和规定。
4. 化学性能验收。
PVC线管应具有良好的耐酸碱、耐腐蚀性能。
验收人员可以采用化学试剂对PVC线管进行化学性能测试，确保其能够在不同的化学环境下正常使用。
5. 火灾性能验收。
PVC线管应具有一定的阻燃性能，能够在火灾发生时有效阻止火势蔓延。
验收人员可以采用相应的火灾性能测试方法对PVC线管进行验收，确保其符合防火要求。
6. 标识验收。
PVC线管应标有生产厂家、生产日期、产品标准等必要的标识信息。
验收人员应核对PVC线管的标识信息，确保其完整清晰，符合相关规定。
7. 包装验收。
PVC线管的包装应完好无损，无破损、漏气等情况。
验收人员应检查PVC线管的包装情况，确保其符合运输和存储要求。
通过以上的验收标准，可以确保PVC线管的质量符合要求，能够安全、可靠地使用在电气安装工程中。
同时，工程施工人员和验收人员应严格按照相关标准和规定进行验收工作，确保验收工作的准确性和全面性。
希望本文能够对PVC线管的验收工作提供一定的帮助，促进工程质量的提升和安全生产的保障。
如何检查PVC穿线管的质量布线&管件2009-09-03 10:47:00 阅读52 评论0 字号：大中小订阅如何检查PVC穿线管的质量购买家装布线时用的PVC穿线管可参照以下内容检查管子的质量1、阻燃测试。
用明火使PVC管连续燃烧3次，每次25秒，间隔5秒，管子撤离火源后自熄为合格。
2、弯扁测试。
管内穿入弯管弹簧，将管子弯成90度，弯曲半径为管径的3倍，外观光滑。
3、冲击测试。
用圆头敲击无裂缝（可用于现场检查）。
4、PVC管外壁应有间距不大于1米的连续阻燃标记和厂家标记。
5、PVC管制造厂应具有消防认可的使用许可证。
如何辨别PVC走线管的质量，很简单，你一只脚站在PVC走线管上，如能踩扁，别废话！假冒伪劣！换！更气人的是，有的PVC走线管用2个手指就能捏扁！ＰＶＣ阻燃管的厚度达标不等于线管质量达标，除厚度外，要看清楚1、线管上面的字体清晰，每隔一米范围内应该有“ＰＶＣ阻燃电工套管”，品牌，认证，型号等字样；2、别被电工套管的牌子迷糊，比如一些品牌的电工套管也有薄的（16管厚度不到1.2mm，达不到国标）电工管，道理就象美巢腻子为分耐水和不耐水腻子，针对不同消费者而生产；3、16直径的管与20、25直径的管的管壁要求完全不一样，别被一句达到1.5mm厚以上管的广告语给糊了，吃亏的还是自己。
4、电工阻燃管的硬度和柔韧性是考核电工管的另外一个指标．如何鉴别电气用阻燃PVC塑料导管的质量阻燃PVC电工导管是以聚氯乙烯为主要原料，加入其他添加剂经挤出成型的用于2000伏以下工业与建筑工程中的电线电缆保护的平直导管。
根据机械应力，可将其分为轻型管(1型或A型)、中型管(2型或B型)和重型管(3型或C型)三类。
轻型管可承载较轻机械应力，重型管可承载较重机械应力。
阻燃PVC穿线管除了需满足一定的机械应力条件外，还应满足消防安全的要求，常出现的缺陷是抗压强度等理化性能不过关，氧指数偏低，烟密度超标等。
用户在选购时，应注意以下几点：1．观察导管的标志、标签等标识。
PVC-U绝缘阻燃电工套管检验报告
编号：ZC-QED-010-26
产品名称PVC-U绝缘阻燃电工套管检验依据JG/T3050-1998
规格型号GY.315-16检验类别出厂检验
配方CB01抽样数80支
检验项目检验标准检验结果单项结论
外观套管内外壁应光滑，不应有裂
纹、凸棱、毛刺等缺陷，穿入电
线或电缆时，穿线管不应损伤电
线、电缆表面的绝缘层。
符合标准要求合格
最大外径量规自重通过符合标准要求合格最小外径量规不能通过符合标准要求合格最小内径量规自重通过符合标准要求合格最小壁厚（mm）≥1.0符合标准要求合格同一截面壁厚均匀度
（mm）
∣△A∣≤0.1+0.1A符合标准要求合格跌落性能无震裂、无破碎符合标准要求合格
抗压性能
载荷1min≤25%符合标准要求合格卸荷1min≤10%符合标准要求合格冲击性能12个试件至少10个不坏、不裂12个试样无坏无裂合格结论合格
备注
检验员李启常审核余艳华签发日期2019-8-17。

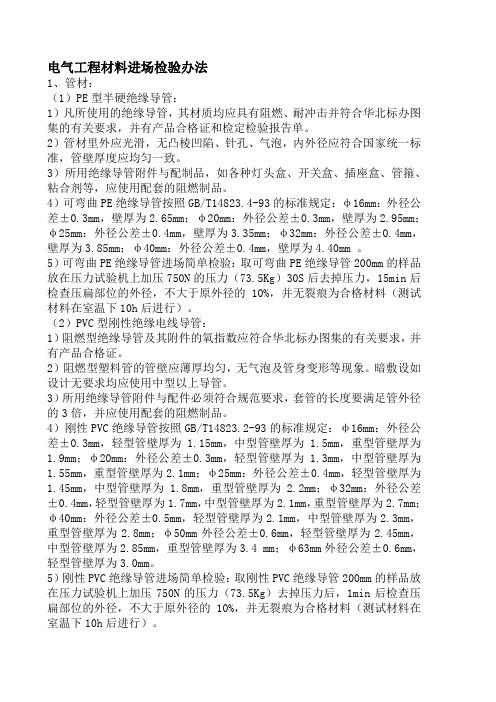

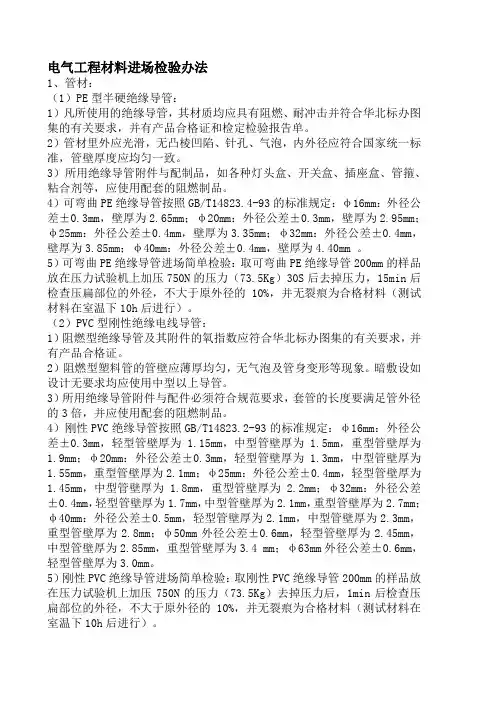

电气工程材料进场检验办法
1、管材：
（1）PE型半硬绝缘导管：
1）凡所使用的绝缘导管，其材质均应具有阻燃、耐冲击并符合华北标办图集的有关要求，并有产品合格证和检定检验报告单。
2）管材里外应光滑，无凸棱凹陷、针孔、气泡，内外径应符合国家统一标准，管壁厚度应均匀一致。
3）所用绝缘导管附件与配制品，如各种灯头盒、开关盒、插座盒、管箍、粘合剂等，应使用配套的阻燃制品。
4）可弯曲PE绝缘导管按照GB/T14823.4-93的标准规定：φ16mm：外径公差±0.3mm，壁厚为2.65mm；φ20mm：外径公差±0.3mm，壁厚为2.95mm；φ25mm：外径公差±0.4mm，壁厚为3.35mm；φ32mm：外径公差±0.4mm，壁厚为3.85mm；φ40mm：外径公差±0.4mm，壁厚为4.40mm 。
5）可弯曲PE绝缘导管进场简单检验：取可弯曲PE绝缘导管200mm的样品放在压力试验机上加压750N的压力（73.5Kg）30S后去掉压力，15min后检查压扁部位的外径，不大于原外径的10%，并无裂痕为合格材料（测试材料在室温下10h后进行）。
（2）PVC型刚性绝缘电线导管：
1）阻燃型绝缘导管及其附件的氧指数应符合华北标办图集的有关要求，并有产品合格证。
2）阻燃型塑料管的管壁应薄厚均匀，无气泡及管身变形等现象。
暗敷设如设计无要求均应使用中型以上导管。
3）所用绝缘导管附件与配件必须符合规范要求，套管的长度要满足管外径的3倍，并应使用配套的阻燃制品。
4）刚性PVC绝缘导管按照GB/T14823.2-93的标准规定：φ16mm：外径公差±0.3mm，轻型管壁厚为1.15mm，中型管壁厚为1.5mm，重型管壁厚为1.9mm；φ20mm：外径公差±0.3mm，轻型管壁厚为1.3mm，中型管壁厚为1.55mm，重型管壁厚为2.1mm；φ25mm：外径公差±0.4mm，轻型管壁厚为1.45mm，中型管壁厚为 1.8mm，重型管壁厚为2.2mm；φ32mm：外径公差±0.4mm，轻型管壁厚为1.7mm，中型管壁厚为2.1mm，重型管壁厚为2.7mm；φ40mm：外径公差±0.5mm，轻型管壁厚为2.1mm，中型管壁厚为2.3mm，重型管壁厚为2.8mm；φ50mm外径公差±0.6mm，轻型管壁厚为2.45mm，中型管壁厚为2.85mm，重型管壁厚为3.4 mm；φ63mm外径公差±0.6mm，轻型管壁厚为3.0mm。
5）刚性PVC绝缘导管进场简单检验：取刚性PVC绝缘导管200mm的样品放在压力试验机上加压750N的压力（73.5Kg）去掉压力后，1min后检查压扁部位的外径，不大于原外径的10%，并无裂痕为合格材料（测试材料在室温下10h后进行）。
（3）钢管
1）焊接钢管壁厚应大于2mm，壁厚均匀，焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象。
2）镀锌管的钢管外表镀锌层完整无脱落现象，壁厚均匀，焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象。
3）KBG钢管镀层完整均匀，壁厚不小于1.6mm，无毛刺、开裂等现象，管口壁厚均匀，套管接头长度为管外径的3倍，紧定螺钉螺纹均匀光滑，结合严密，位置合理。
并有产品合格证及检验报告等质量证明文件。
（4）电缆桥架：部件齐全，表面光滑、不变形；钢制桥架涂层完整，无锈蚀；玻璃钢桥架色泽均匀，无破损碎裂；铝合金桥架涂层完整，不压扁，表面无划伤。
线槽、桥架内外光滑平整，无楞刺、扭曲、敲边等变形现象。
并有产品合格证和质量证明书。
2、接线盒：
（1）铁制接线盒：金属灯头盒、接线盒的壁厚盒身不小于1.0mm，承耳的厚度不小于1.5mm，螺丝拧进拧出5次仍完好并承受4公斤拉力；镀锌层完整无脱落，无变形开焊，敲落孔完整无缺，面板安装孔与地线焊接脚齐全，并有产品合格证及三“C”认证。
锁紧螺母（根母）外形完好无损，丝扣清晰，有产品合格证。
（2）塑制接线盒：塑料灯头盒、接线盒的壁厚盒身不小于2.5mm，承耳的厚度不小于1.5mm，螺丝拧进拧出5次仍完好；注塑安装孔的螺丝拧入长度不小于8mm，螺丝拧进拧出5次仍完好并承受4公斤拉力；塑料灯头盒、接线盒外观无变形及劈裂现象，敲落孔完整，并有产品合格证及三“C”认证。
3、电缆电线；包装完好，电线绝缘层完整无损伤，电缆无压扁、扭曲，厚度均匀。
耐热、阻燃的电线、电缆外层有明显的标识和制造厂标。
BV绝缘导线线芯直径误差不大于标称直径的1%，绝缘层厚度符合GB50303-2002中的有关规定：1.5mm2 为0.7mm；2.5mm2 -6mm2 为0.8 mm；10mm2 -16mm2 为 1.0 mm；25mm2 -35mm2 为 1.2mm；50mm2 -70mm2 为1.4 mm；95mm2 -120mm2 为1.6mm等规定。
并有出厂合格证、生产许可证、CCC认证及证书复印件，合格证应有生产许可证编号。
电线的绝缘电阻应大于0.5MΩ，低压电缆的绝缘电阻应大于10 MΩ。
4、型钢和电焊条：型钢表面无严重锈蚀，无过度扭曲、弯曲变形；电焊条包装完好，拆包抽查焊条尾部无锈班。
镀锌型钢应镀锌层完整、表面无锈班，无砂眼，并为热镀锌制品，对镀锌曾有异意送有自制的试验室检测。
并有合格证及材质证明书。
5、灯具及开关、插座：
（1）灯具：
灯具的型号、规格必须符合设计要求和国家标准规定。
灯具配件齐全，无机械损伤、变形、油漆剥落、灯罩破裂、灯箱歪翘等现象。
所有灯具应有产品合格证及“CCC”认证。
防爆灯具必须有防爆标志、防爆合格证，外壳防护等级和温度组别应与爆炸危险环境相适配。
防水灯具的防水垫圈应齐全。
进场灯具的外观检查灯具涂层完整，无损伤，附件齐全。
防爆灯具铭牌上有防爆标志和防爆合格证号。
对成套灯具的绝缘电阻、内部接线等性能进行抽样检测，灯具的绝缘电阻不小于2MΩ，内部接线为铜芯绝缘导线，芯线截面不小于0.5mm2。
（2）开关、插座：规格型号必须符合设计要求，并有产品合格证及“CCC”认证。
塑料面板，应具有足够的强度。
塑料面板应平整，无弯翘变形等现象，并有产品合格证。
不同极性带电部件间的电气间隙和爬电距离不小于3mm；绝缘电阻值不小于5MΩ。
6、配电箱、柜：
铁制配电箱（盘）：箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，二层底板厚度不小于1.5mm，不得用阻燃型塑料板做二层底板，箱内各种器具应安装牢固，导线排列整齐，压接牢固，并有产品合格证。
阻燃型塑料配电箱（盘）：箱体应有一定的机械强度。
出厂合格证、生产许可证、三“C”认证证书复印件、随带技术文件和出厂试验记录。
外观检查：有铭牌，柜内元件无损坏丢失、接线无脱落脱焊，涂层完整，无明显碰撞凹陷。
附件齐全，绝缘件无损伤、裂纹。
监控项目控制要点质量标准
电气进场材料、设备线
管
产品名称与规格验收、检验要求及方法
钢管
1）焊接钢管壁厚应大于2mm，壁厚均匀，焊缝均匀，无
劈裂、砂眼、棱刺和凹扁现象。
2）镀锌管的钢管外表镀锌层完整无脱落现象，壁厚均匀，
焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象。
PVC管敷设与连接
PVC管敷设连接应使用套箍并用专用粘接剂连接。
混凝
土中垂直或水平敷设时，每隔1m距离应有一个固定点，在接
头和两端300～500mm处各加一个固定点。
管子煨弯处的凹扁度过大及弯曲半径小于6D（D管子直
径）。
煨弯应按要求进行操作其弯曲半径应大于6D。
开
关
插
座
灯
具
箱盒开孔整齐并与管
径吻合，一管一孔，不得
开长孔，不用的敲落孔不
得随意敲落。
管子敷设连接紧密，管口光滑护口齐全无脱落，管入箱
盒处顺直，在箱盒内长度不大于3mm，用锁紧螺母固定的管
口，管口与锁母平齐。
吊顶内盒口朝向便于维修，接线盒不得缺盖
盒内清洁无杂物，修饰的接线盒必须重新喷漆防腐。
电
线
导线规格、型号、质
量符合要求
导线在盒子内接头，
在箱盒内有适当的余量。
导线不得有外露
导线连接牢固，锡焊饱
满，焊剂不腐蚀导线，包
扎严密，绝缘良好，不伤
线芯。
多股软铜线涮锡不得遗
漏。
导线质量必须符合GB5023-97的要求。
导线间和导线对地间绝缘电阻必须大于0.5MΩ。
导线在管内内不应有接头或扭结
不同系统、不同电压等级、不同电流类别的线路，不应
穿在同一管内
管内导线不得超过8根
配电箱。
