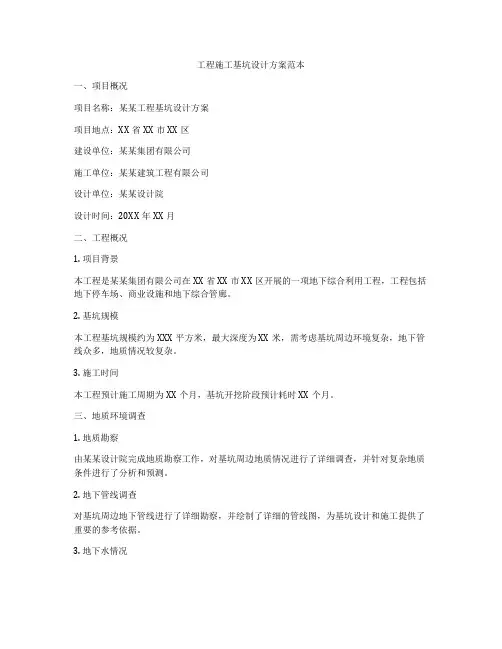

工程施工基坑设计方案范本一、项目概况项目名称：某某工程基坑设计方案项目地点：XX省XX市XX区建设单位：某某集团有限公司施工单位：某某建筑工程有限公司设计单位：某某设计院设计时间：20XX年XX月二、工程概况1. 项目背景本工程是某某集团有限公司在XX省XX市XX区开展的一项地下综合利用工程，工程包括地下停车场、商业设施和地下综合管廊。
2. 基坑规模本工程基坑规模约为XXX平方米，最大深度为XX米，需考虑基坑周边环境复杂，地下管线众多，地质情况较复杂。
3. 施工时间本工程预计施工周期为XX个月，基坑开挖阶段预计耗时XX个月。
三、地质环境调查1. 地质勘察由某某设计院完成地质勘察工作，对基坑周边地质情况进行了详细调查，并针对复杂地质条件进行了分析和预测。
2. 地下管线调查对基坑周边地下管线进行了详细勘察，并绘制了详细的管线图，为基坑设计和施工提供了重要的参考依据。
3. 地下水情况对基坑周边地下水情况进行了调查，对地下水位变化规律进行了分析，并根据地下水情况设计了相应的降水方案。
四、设计原则1. 安全原则基于地质和地下管线情况，本基坑设计将以安全为首要原则，在基坑设计和施工过程中将充分考虑地基稳定性及静力和动力荷载等问题。
2. 经济原则在满足工程质量和安全要求的前提下，本工程将尽可能降低基坑设计和施工成本。
3. 环保原则本基坑设计将充分考虑对地下水和环境的影响，并设计相应的排水和排泥方案，保护周边环境和生态。
五、基坑结构设计1. 基坑支护结构基于地质情况，设计采用XXXX（具体方式），以满足基坑周边地下管线和建筑结构的稳定需求。
2. 地下水处理根据地下水情况，本基坑设计将采用XXXX方式进行地下水处理，以满足基坑施工条件。
3. 地下管线保护基坑支护设计将充分考虑基坑周围地下管线的保护，采用XXXX方式保护地下管线不受基坑开挖影响。
六、施工方案1. 基坑开挖基坑开挖采用XXXX方式，先进行顶部开挖，再逐步向下挖掘，以减小基坑对周边环境和地下管线的影响。
基坑工程的设计方案有哪些一、基坑工程的概念和分类基坑工程是指为了建设地下设施或基础设施，而在地表开挖所形成的封闭的空间。
根据地下空间使用的需要，基坑工程可以分为深基坑工程和浅基坑工程两大类。
深基坑工程通常是指基坑深度大于15米的工程，而浅基坑工程则是指基坑深度在15米以内的工程。
二、基坑工程设计的要求1、地质勘察与分析：在进行基坑工程设计之前，必须进行详细的地质勘察与分析，确定地下岩土的性质和水文地质条件，以便为后续的设计提供必要的数据。
2、设计方案的制定：基坑工程的设计方案应充分考虑地下水位、基坑周边的建筑物、交通状况等因素，制定合理的施工方案。
3、支护结构的设计：对于深基坑工程，需要设计合适的支护结构来确保基坑的稳定性。
支护结构的选择应综合考虑地质条件、施工工艺和经济性等因素。
4、排水系统的设计：基坑工程中排水系统的设计是至关重要的，尤其是在地下水位高的情况下，必须设计有效的排水系统来降低基坑中的地下水位。
5、安全措施的考虑：在基坑工程设计中，必须充分考虑工人施工安全和周边建筑物的安全，采取相应的安全措施来保障施工过程中的安全。
三、基坑工程设计方案的具体内容1、地质勘察与分析报告：根据地质勘察的结果，制定详细的地质分析报告，包括地层情况、地下水位、地下水质等信息，并根据此信息为后续的设计提供可靠的数据支持。
2、基坑支护结构设计：根据地质情况和施工工艺，设计合理的基坑支护结构，包括支撑桩、支撑墙、护岸墙等。
3、基坑的排水系统设计：设计合理的排水系统，包括排水泵站、排水管道等设施，并根据地下水位的不同，制定相应的排水方案。
4、基坑边界的控制和保护：设计合适的基坑边界控制和保护措施，确保施工过程中基坑边界的稳定性和安全性。
5、工程施工方案：根据地质情况和现场条件，制定详细的基坑工程施工方案，包括施工序列、施工工艺、施工设备等。
6、施工安全措施：制定合理的施工安全措施，确保在施工过程中工人和周边建筑物的安全。
一、工程概况本工程为某商业综合体项目，位于市中心区域，占地面积约2万平方米，总建筑面积约10万平方米。
地下部分为两层地下室，基坑开挖深度约为8.5米，基坑周长约为300米。
周边环境复杂，邻近建筑物、道路、地下管线等设施较多，地质条件较差，属于深基坑工程。
二、编制依据1. 国家及地方相关法律法规、规范标准；2. 工程地质勘察报告；3. 设计图纸及施工组织设计；4. 周边环境调查报告。
三、设计原则1. 确保基坑施工安全、稳定；2. 最大限度地减少对周边环境的影响；3. 优化施工组织，提高施工效率；4. 经济合理，降低工程成本。
四、设计方案1. 基坑支护结构设计（1）采用地下连续墙加内支撑的支护结构形式，地下连续墙深度为8.5米，厚度为0.8米，内支撑采用直径为800毫米的钢管，间距为2.5米。
（2）地下连续墙施工采用先墙后桩的顺序，桩长为10米，桩径为1.2米，桩间距为2.5米。
（3）基坑降水采用井点降水，井点间距为2米，井点深度为10米。
2. 基坑开挖与支护施工（1）基坑开挖分为四个阶段，每层开挖深度为2.1米，每层开挖完成后立即进行支护结构施工。
（2）在开挖过程中，加强监测，确保支护结构安全稳定。
（3）在支护结构施工过程中，严格控制施工质量，确保支护结构满足设计要求。
3. 基坑周边环境保护（1）在基坑周边设置安全警戒线，禁止无关人员进入。
（2）加强对周边建筑物的监测，确保其安全。
（3）对地下管线进行保护，避免施工过程中造成损坏。
五、施工进度计划1. 地下连续墙施工：预计工期为60天。
2. 内支撑施工：预计工期为45天。
3. 土方开挖与支护施工：预计工期为90天。
4. 基坑降水：预计工期为30天。
总计：预计工期为225天。
六、质量保证措施1. 施工前对施工人员进行技术交底，确保施工人员掌握施工工艺和质量要求。
2. 严格执行施工规范，加强施工过程中的质量监控。
3. 定期对施工质量进行检查，确保工程质量达到设计要求。

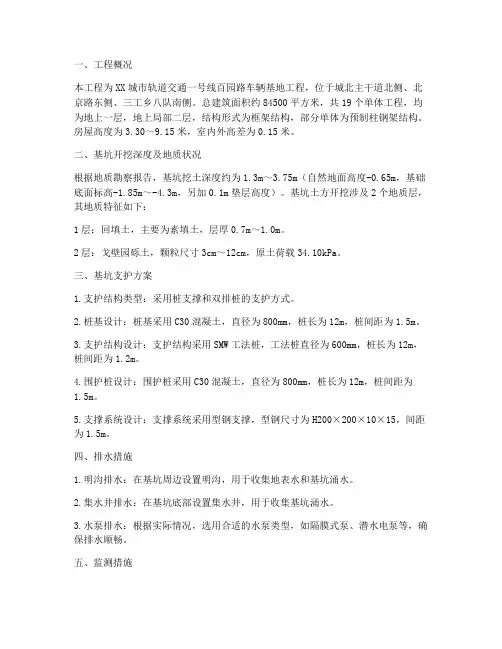

一、工程概况本工程为XX城市轨道交通一号线百园路车辆基地工程，位于城北主干道北侧、北京路东侧、三工乡八队南侧。
总建筑面积约84500平方米，共19个单体工程，均为地上一层，地上局部二层，结构形式为框架结构，部分单体为预制柱钢架结构。
房屋高度为3.30～9.15米，室内外高差为0.15米。
二、基坑开挖深度及地质状况根据地质勘察报告，基坑挖土深度约为1.3m～3.75m（自然地面高度-0.65m，基础底面标高-1.85m～-4.3m，另加0.1m垫层高度）。
基坑土方开挖涉及2个地质层，其地质特征如下：1层：回填土，主要为素填土，层厚0.7m～1.0m。
2层：戈壁园砾土，颗粒尺寸3cm～12cm，原土荷载34.10kPa。
三、基坑支护方案1.支护结构类型：采用桩支撑和双排桩的支护方式。
2.桩基设计：桩基采用C30混凝土，直径为800mm，桩长为12m，桩间距为1.5m。
3.支护结构设计：支护结构采用SMW工法桩，工法桩直径为600mm，桩长为12m，桩间距为1.2m。
4.围护桩设计：围护桩采用C30混凝土，直径为800mm，桩长为12m，桩间距为1.5m。
5.支撑系统设计：支撑系统采用型钢支撑，型钢尺寸为H200×200×10×15，间距为1.5m。
四、排水措施1.明沟排水：在基坑周边设置明沟，用于收集地表水和基坑涌水。
2.集水井排水：在基坑底部设置集水井，用于收集基坑涌水。
3.水泵排水：根据实际情况，选用合适的水泵类型，如隔膜式泵、潜水电泵等，确保排水顺畅。
五、监测措施1.基坑周边沉降监测：在基坑周边设置监测点，对沉降进行实时监测。
2.基坑支护结构变形监测：对支护结构水平变形和竖向变形进行监测。
3.地下水位监测：在基坑底部设置水位监测点，对地下水位进行实时监测。
六、安全措施1.基坑周边安全防护：设置围挡、警示标志等，确保周边安全。
2.基坑内部安全防护：设置安全通道、防护栏杆等，确保内部安全。

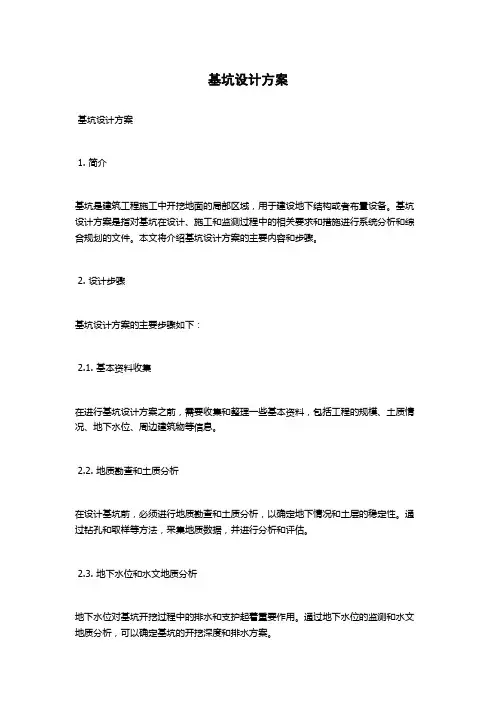

基坑设计方案基坑设计方案1. 简介基坑是建筑工程施工中开挖地面的局部区域，用于建设地下结构或者布置设备。
基坑设计方案是指对基坑在设计、施工和监测过程中的相关要求和措施进行系统分析和综合规划的文件。
本文将介绍基坑设计方案的主要内容和步骤。
2. 设计步骤基坑设计方案的主要步骤如下：2.1. 基本资料收集在进行基坑设计方案之前，需要收集和整理一些基本资料，包括工程的规模、土质情况、地下水位、周边建筑物等信息。
2.2. 地质勘查和土质分析在设计基坑前，必须进行地质勘查和土质分析，以确定地下情况和土层的稳定性。
通过钻孔和取样等方法，采集地质数据，并进行分析和评估。
2.3. 地下水位和水文地质分析地下水位对基坑开挖过程中的排水和支护起着重要作用。
通过地下水位的监测和水文地质分析，可以确定基坑的开挖深度和排水方案。
2.4. 水平支撑结构设计水平支撑结构是基坑开挖过程中的重要组成部分，主要用于抵抗土体的水平压力。
根据土壤的类型和稳定性分析，确定水平支撑结构的类型和参数。
2.5. 垂直支撑结构设计垂直支撑结构主要用于抵抗土体的垂直压力。
根据土壤的类型和稳定性分析，确定垂直支撑结构的类型和参数。
2.6. 防水设计基坑在挖掘过程中容易受到地下水的渗透和涌入。
为了保证基坑的稳定性和施工安全，需要进行防水设计，并确定防水材料和施工方法。
2.7. 监测计划基坑施工过程中的监测是十分重要的一环，可以及时发现和修正施工中的问题。
在设计方案中，需要制定监测计划，并确定监测指标和方法。
3. 设计要求基坑设计方案的主要要求如下：- 基坑设计符合国家和地方的相关规范和标准。
- 基坑设计应考虑施工工艺和安全性要求。
- 基坑的支护结构应满足土体稳定性和结构强度的要求。
- 基坑的防水措施应保证基坑和周边建筑物的安全。
- 基坑监测计划应合理可行。
4. 设计风险与控制基坑设计中存在一些潜在的风险，包括土体失稳、水文地质条件不利、施工工艺不合理等。
一、工程概况本工程为XX建设项目中的基坑开挖工程，位于XX城市XX区域。
根据设计图纸和地质勘察报告，基坑开挖深度为3m至5m，场地开阔，土质较好，挖至设计深度无地下水。
基坑周边环境较为复杂，需确保施工安全、质量和进度。
二、施工目标1. 确保施工安全，预防安全事故发生；2. 保证施工质量，满足设计要求；3. 优化施工方案，提高施工效率；4. 减少施工对周边环境的影响。
三、施工部署1. 施工组织机构成立基坑开挖工程专项施工小组，负责施工过程中的组织、协调、监督和管理工作。
2. 施工进度计划根据工程实际情况，制定合理的施工进度计划，确保工程按期完成。
3. 施工材料及设备（1）材料：选用符合国家标准的土工布、防水材料、钢筋、混凝土等；（2）设备：采用1台日立330挖掘机、1台50装载机、4个普工跟机进行施工。
四、施工方法及工艺1. 土方开挖（1）采用二级放坡，机械开挖；（2）开挖过程中，遵循自上而下、分层分段的原则；（3）预留10~20cm一层土不挖，待下道工序开始再挖至设计标高。
2. 基坑支护（1）根据地质条件，采用合适的方法进行基坑支护；（2）浅基坑采用土钉墙或重力式挡土墙；（3）深基坑采用地连墙或排桩支撑。
3. 排水措施（1）设置集水坑和排水沟，进行明沟与集水井排水；（2）分层明沟排水；（3）利用工程设施排水。
4. 施工安全措施（1）施工人员必须佩戴安全帽、安全带等个人防护用品；（2）施工机械操作人员必须持证上岗，确保操作规范；（3）加强施工现场安全管理，防止安全事故发生。
五、施工质量保证措施1. 严格材料检验，确保材料质量；2. 加强施工过程控制，确保施工质量；3. 定期对施工人员进行技术培训，提高施工技能；4. 做好施工记录，为工程验收提供依据。
六、施工环境保护措施1. 严格控制施工噪声，减少对周边环境的影响；2. 做好施工场地排水，防止水土流失；3. 加强施工现场卫生管理，保持环境卫生；4. 施工结束后，及时清理施工垃圾，恢复场地原状。
一、工程概况本工程为某商业综合体项目，位于市中心繁华地段。
基坑开挖深度约为6米，基坑周边环境复杂，包括周边建筑物、地下管线等。
为确保施工安全、顺利进行，特制定本基坑支护设计专项方案。
二、设计依据1. 《建筑基坑支护技术规范》（JGJ120-2012）2. 《建筑工程地质勘察报告》3. 《建筑工程设计文件》4. 《施工现场实际情况》三、基坑支护设计原则1. 安全可靠：确保基坑施工期间及使用期间的安全，防止基坑坍塌、变形等事故发生。
2. 经济合理：在满足安全的前提下，尽量降低工程成本，提高经济效益。
3. 施工方便：便于施工操作，缩短施工周期。
4. 环保节能：减少施工过程中对环境的影响，实现绿色施工。
四、基坑支护设计内容1. 支护结构类型：根据现场实际情况，采用组合支护结构，主要包括钢板桩支护、土钉墙支护和锚杆支护。
2. 钢板桩支护：在基坑周边设置钢板桩，形成封闭的支护结构。
钢板桩采用双壁钢板桩，间距为1.2米，桩长根据地质条件确定。
3. 土钉墙支护：在基坑边坡上设置土钉墙，土钉墙采用钢筋网喷混凝土结构。
土钉采用HRB400钢筋，间距为1.5米，深度为3.0米。
4. 锚杆支护：在基坑边坡上设置锚杆，锚杆采用HRB400钢筋，长度为6.0米，间距为2.0米。
5. 地下连续墙：在基坑中央设置地下连续墙，墙体厚度为0.8米，深度为6.0米。
6. 降水措施：采用井点降水，设置降水井，井点间距为3.0米，井深根据地质条件确定。
五、施工要求1. 施工前，对施工人员进行安全技术交底，确保施工人员掌握相关安全知识。
2. 施工过程中，加强现场管理，确保施工质量。
3. 定期对支护结构进行监测，发现问题及时处理。
4. 施工结束后，及时进行基坑回填，恢复地表原貌。
六、安全保证措施1. 施工人员必须佩戴安全帽、安全带等防护用品。
2. 施工现场设置警示标志，确保施工安全。
3. 加强对施工设备的检查和维护，确保设备安全运行。
4. 施工过程中，加强现场巡查，及时发现并处理安全隐患。
基坑工程设计方案一、项目概述基坑工程是建筑工程中重要的一部分，它不仅影响着建筑物的稳定性和安全性，也直接关系到地下水位的管理和地下设施的保护。
基坑工程设计方案需要综合考虑地质、水文、土力等多方面因素，确保工程在施工和使用中能够达到设计要求。
本文将对基坑工程的设计方案进行详细的阐述，包括项目的背景、工程的设计原则、施工工艺、安全措施等内容，以期为相关从业人员提供参考。
二、项目背景本次基坑工程位于市中心的一处高端商业区，地块面积约为5000平方米，计划建设一座高层商务办公楼。
地下室为三层，除了用作停车场外，还设有商业空间和设备房。
工程地段地下水位相对较高，土层为疏松覆盖层和坚硬基岩，地质条件相对复杂。
三、设计原则1. 综合考虑地下水位和土质条件，确定基坑支护结构的类型和尺寸；2. 通过地质勘察和数值模拟，评估基坑周边地下水位变化对施工的影响，并制定相应的排水方案；3. 考虑周边建筑和地下设施的保护，设计相应的基坑支护措施，防止地陷和塌陷等事故的发生；4. 优化基坑施工工艺，保证工程的施工质量和进度，并减少施工过程中的安全隐患。
四、地质条件分析1. 地质特征：目标地段地层为疏松覆盖层和坚硬基岩，地下水位相对较高，土层厚度约5~10米；2. 水文条件：周边有大面积的地下水源，地下水位季节性变化较大，需要特别关注地下水对基坑施工和运行的影响；3. 地质勘察：对地下土层和地下水位进行详细的勘察和分析，确保施工不会对周边环境和地下设施产生危害。
五、基坑支护结构设计1. 支护结构类型：考虑地下水位和土质条件，采用钢支撑和混凝土桩墙相结合的方式，确保基坑的稳定性和安全性；2. 支护结构尺寸：设计支护结构的横截面和高度，使得基坑在施工和使用阶段的变位和裂缝都能够控制在允许范围内；3. 排水设计：设置足够数量和深度的排水井，以及合理的排水管网，及时降低地下水位。
六、基坑排水方案1. 地下水位监测：安装地下水位监测仪和报警器，实时监测地下水位的变化，确保施工过程中地下水位不会对基坑施工产生危害；2. 地下水排泵：在基坑周边设置足够数量和排量的排泵设备，保证地下水位在合理范围内；3. 排水管网：设计合理的排水管网，收集和排放基坑内的地下水，有效降低地下水位。

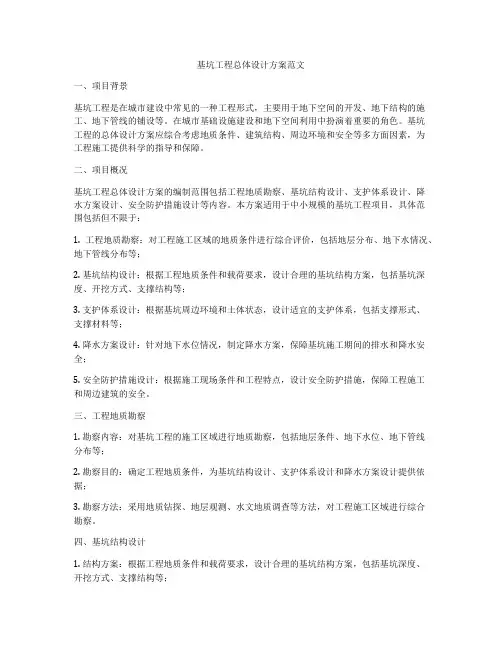

基坑工程总体设计方案范文一、项目背景基坑工程是在城市建设中常见的一种工程形式，主要用于地下空间的开发、地下结构的施工、地下管线的铺设等。
在城市基础设施建设和地下空间利用中扮演着重要的角色。
基坑工程的总体设计方案应综合考虑地质条件、建筑结构、周边环境和安全等多方面因素，为工程施工提供科学的指导和保障。
二、项目概况基坑工程总体设计方案的编制范围包括工程地质勘察、基坑结构设计、支护体系设计、降水方案设计、安全防护措施设计等内容。
本方案适用于中小规模的基坑工程项目，具体范围包括但不限于：1. 工程地质勘察：对工程施工区域的地质条件进行综合评价，包括地层分布、地下水情况、地下管线分布等；2. 基坑结构设计：根据工程地质条件和载荷要求，设计合理的基坑结构方案，包括基坑深度、开挖方式、支撑结构等；3. 支护体系设计：根据基坑周边环境和土体状态，设计适宜的支护体系，包括支撑形式、支撑材料等；4. 降水方案设计：针对地下水位情况，制定降水方案，保障基坑施工期间的排水和降水安全；5. 安全防护措施设计：根据施工现场条件和工程特点，设计安全防护措施，保障工程施工和周边建筑的安全。
三、工程地质勘察1. 勘察内容：对基坑工程的施工区域进行地质勘察，包括地层条件、地下水位、地下管线分布等；2. 勘察目的：确定工程地质条件，为基坑结构设计、支护体系设计和降水方案设计提供依据；3. 勘察方法：采用地质钻探、地层观测、水文地质调查等方法，对工程施工区域进行综合勘察。
四、基坑结构设计1. 结构方案：根据工程地质条件和载荷要求，设计合理的基坑结构方案，包括基坑深度、开挖方式、支撑结构等；2. 结构计算：进行基坑结构的受力分析和计算，确定结构的稳定性和承载能力。
五、支护体系设计1. 支护形式：根据基坑周边环境和土体状态，设计适宜的支护体系，包括支撑形式、支撑材料等；2. 支护计算：进行支护体系的稳定性分析和计算，确定支护结构的合理性和安全性。
某基坑支护设计方案基坑支护工程是指在土方开挖工程中，为了防止土方崩塌，保护周围建筑物或土方工程的安全，采取各种措施和结构的一项工程。
以下是基坑支护设计方案：一、基坑概况待支护基坑的概况如下：1.基坑尺寸：长60米，宽30米，深16米；2.基坑周边建筑物：距离基坑边缘最近的建筑物为一栋6层住宅楼，和一座公共停车场。
1.分析土质条件针对基坑周边土质条件进行土力性质分析，确定以下情况：土质类型：黏土；黏聚力：20kPa；内摩擦角：30°；坡度：3：1；2.采取的支护措施采用梁-拉杆支撑结构作为主要的基坑支护措施，具体设计如下：1.设置临时拉杆桩基坑四周设置临时钢筋混凝土拉杆桩，桩径为22cm，间距为 1.5米，深度达到超过基坑深度的2米。
2.设置预制梁在拉杆桩之间设置预制混凝土梁，用于承受地下水和土压力的作用，梁的尺寸为80*80cm。
3.挖槽护坡基坑四周设置挖槽护坡，坡度与土方坡度保持一致，护坡高度为3米。
护坡材料选择为抗压性能好，能有效保护基坑周边土方不受水土流失的护坡材料。
4.设置基坑支撑桩在基坑内侧设置支撑桩，以增加基坑的稳定性。
支撑桩采用φ50cm的钢筋混凝土管桩，间距为2.5米，深度为基坑深度的2.5倍。
5.地下水控制措施考虑到地下水位较高，需要采取地下水控制措施。
在基坑周边设置排水井，利用抽水机将周围地下水抽至井外，保持基坑内地下水位低于设计标高。
三、施工方案1.施工前准备确定支护工程现场布置，准备施工所需材料、设备和人员，同时进行基坑及周围道路的围挡和隔离。
2.桩基施工按照设计方案，按照预制混凝土桩的位置进行桩基的施工，包括振动进桩和灌浆。
3.梁的设置在拉杆桩之间设置预制混凝土梁，采用吊装等方式将梁安装固定在拉杆桩之间。
4.挖槽护坡按照设计要求，在基坑四周进行挖槽，并设置挡土板进行挡土。
挖槽坡度需要按照土方稳定和安全性要求进行调整。
5.支撑桩施工按照设计要求，在基坑内侧进行支撑桩的施工，采用钢筋混凝土管桩。
四川省妇女儿童医院住院医技综合楼基坑土石方挖运、基坑支护、降水处理工程方案（工程编号：JK-2013-010）建材成都地质工程勘察院二○一三年一月二十日四川省妇女儿童医院住院医技综合楼基坑土石方挖运、基坑支护、降水处理工程方案（工程编号：JK-2013-010）编写单位：建材成都地质工程勘察院编写人：张旭审核：杜晓东总工程师：黄文勇院长：杨波提交单位：建材成都地质工程勘察院提交时间：二○一三年一月二十日资质等级：甲级证书编号：220032-kj地址：成都市青羊区锣锅巷67号电话：（028）84132943 传真：（028）84111782目录1 编制说明 (2)1.1前言 (2)1.2编制依据 (2)1.3编制范围 (3)2 基坑工程设计 (3)2.1拟建工程概况 (3)2.2工程地质概况 (3)2.2.1 地层结构 (3)2.2.2场地地下水 (4)2.2.3 岩土层的工程特性指标 (5)2.3基坑周边环境概况 (5)2.4基坑支护、降水设计 (6)2.4.1 基坑支护设计 (6)2.4.2降水设计 (8)2.5变形监测及信息化施工 (12)2.5.1变形监测设计 (12)2.5.2基坑支护工程测试 (14)2.5.3信息化施工 (14)2.5.4报警及抢险预案设计 (14)2.6本工程特点、难点和需重点考虑的问题 (15)3土石方开挖施工方案设计 (15)3.1土石方开挖的总体设想 (15)3.2土石方开挖与支护桩、降水井施工的配合 (16)3.3土石方施工应采取的措施 (16)3.4主要施工方法和质量控制 (16)3.5开挖过程中的注意事项 (17)1 编制说明1.1 前言四川省妇女儿童医院拟建住院医技综合楼基坑土石方挖运、基坑支护、降水处理工程位于成都市成都市武侯区沙堰村晋吉北路，本工程由中国建筑西南建筑设计研究院有限公司设计，由四川省蜀通岩土工程公司完成并提交岩土工程勘察报告（详细勘察阶段），受建设单位委托，并结合现场施工条件，由我院进行本项目基坑降水、支护、土石方工程设计方案编制。
1.2 编制依据⑴、“基坑开挖图” (中国建筑西南建筑设计研究院有限公司)；⑵、《四川省妇幼保健院晋阳分院医技楼工程地质勘察报告》(四川省蜀通岩土工程公司. 工程编号：STK2013—07—107，2013年1月)；⑶、《建筑基坑支护技术规程》(JGJ120-2012)⑷、《建筑地基基础设计规范》(GB5007-2011)⑸、《建筑桩基技术规范》(JGJ94-2008)⑹、《混凝土结构设计规范》(GB50010-2010)⑺、《建筑与市政降水工程技术规范》（JGJ/T111-98）⑻、《工程地质手册》⑼、《工程测量规范》(GB5006-2007)⑽、《建筑变形测量规范》(JGJ8-2007)⑾、《建筑基坑工程监测技术规范》(GB50497-2009)⑿、业主提供本项目相关的资料(电子版)⒀、国家、省、市有关的法律、法规、条例①《中华人民共和国建筑法》②《中华人民共和国合同法》③《中华人民共和国招标投标法》④《建筑工程质量管理条例》⑤四川省地方建筑、结构施工及验收规程⒁、公司的规章制度、施工经验①公司质量体系文件、作业执导书，环境、职业健康、安全体系文件。
②公司有关项目经理的各项规章制度⒂、国家及成都市颁布的安全操作规程及文明施工规定。
⒃、施工现场踏勘的实际情况及其周围环境实际情况。
1.3 编制范围按本工程项目基坑工程设计施工图纸的范围，编制本项目的基坑支护、降水及土石方挖运方案。
2 基坑工程设计2.1拟建工程概况四川省妇女儿童医院拟建住院医技综合楼基坑土石方挖运、基坑支护、降水处理工程位于成都市成都市武侯区沙堰村晋吉北路。
本工程由中国建筑西南建筑设计研究院有限公司设计，由四川省蜀通岩土工程公司完成并提交岩土工程勘察报告（详细勘察阶段），拟建医技楼为地上13层地下2层，高18.9m，局部构架高53.2m，其中2层地下室基础埋深为10.2m-11.2m，结构形式为框架结构，基础形式拟采用筏板基础，±0.000标高为509.4m。
本工程结构形式采用钢筋混凝土框架结构，高层建筑物基础采用筏板基础，以中密-密实卵石层作为基础持力层；纯地下室部分基础采用柱下独立基础和墙下条形基础，以中密-密实卵石层作为基础持力层。
本工程基坑施工前应将自然地面场平至509.15m。
受建设单位委托，我院进行该工程基坑降水、支护、土石方挖运方案设计，根据场地工程地质条件，结合成都地区该类工程基坑支护经验：本基坑工程降水采用管井降水,支护形式采用悬臂桩、锚索+桩与微型桩支护相结合方式，支护桩采用旋挖成孔灌注桩。
2.2 工程地质概况2.2.1 地层结构拟建场地位于成都市武侯区沙堰村晋吉北路，地貌属岷江水系Ⅰ级阶地冲洪积层，场地地表勘察期间主要为四川省妇幼保健院晋阳分院的停车场和绿化带，场地平坦，本次勘察各勘探点高程采用的是绝对高程，各勘探点高程介于509.12～509.35m 之间。
根据《四川省妇幼保健院晋阳分院医技楼工程岩土工程勘察报告（详细勘察阶段）》(四川省蜀通岩土工程公司. 工程编号：STK2013—07—107，2013年1月)：场地地层从上至下依次为：第四系全新统人工填土层（Q4ml）及第四系全新统冲积粉土层（Q3al）及第四系全新统冲洪积砂卵石层（Q3al+pl）。
（1）素填土（①）：灰褐色，稍湿，松散，主要由粉质粘土及粉砂为主，含少量碎石、块石及有机质回填而成，为新近填土，结构极松软,表层含有少量砖块等建筑垃圾。
该层主要分布整个场地表层，层厚1.60～3.40m。
（2）细砂（②2）：灰褐色，稍湿，松散，主要由细砂粒组成，含少量粉粒、粘粒，偶含卵石，矿物成分主要由长石、石英、云母组成，稍有光泽，韧性差，干强度低，摇震反应中等，该层主要呈薄层状零星分布于卵石层顶部，层厚0.50～4.50m。
（3）卵石（③）：褐灰色，稍湿～饱和，卵石含量约50～75%，卵石成分以花岗岩、闪长岩、辉长岩、石英岩和细砂岩等硬质岩为主，呈中风化，磨圆度较好，呈圆～亚圆形，一般粒径20～70mm，最大粒达可达150mm，以细砂为主含少量粉质粘土充填，该层厚较大，本次勘察未揭穿。
根据N120击数以及曲线变化趋势和卵石含量，卵石层按密实度分为四个亚层：松散卵石（③1）：卵石含量约50%，骨架颗粒间大部份不接触，N120修正击数为2～4击/10cm。
稍密卵石（③2）：卵石含量约50～55%，骨架颗粒间部份接触，N120修正击数为4～7击/10cm。
中密卵石（③3）：卵石含量约55～65%，骨架颗粒间大部份接触，N120修正击数为7～10击/10cm。
密实卵石（③4）：卵石含量约65～75%，骨架颗粒间连续接触，N120修正击数为10～15击/10cm。
以上详见工程地质剖面图。
2.2.2 场地地下水场地地下水主要为赋存于砂卵石层中的孔隙型潜水。
补给来源主要为大气降水，水量丰富，水位变化受季节控制。
勘察期间正值地下水枯水期，受场地周边施工降水影响，地下水位变化较大，勘察时观测到的水位埋深5.1～8.2m，相应高程500.92～504.25m。
根据区域水文地质资料及附近已有的勘察资料，场地丰水期正常水位埋深约为4.0～4.5m，高程为505.50m，地下水位受大气降雨控制，根据调查访问，地下水位年变幅为1.50～2.00m。
根据成都地区经验值，卵石渗透系数K可取25m/d。
场地地下水对混凝土结构及钢筋混凝土结构中的钢筋具微腐蚀性。
2.2.3 岩土层的工程特性指标勘察报告建议的地基土工程特性指标见表2.2.3。
地基土物理力学性质指标建议值表表2.2.32.3基坑周边环境概况拟建场地位于成都市武侯区沙堰村晋吉北路，位于四川省妇女儿童医院场地内。
拟建场地呈L形，交通便利，基坑周边环境描述如下：（1）东侧靠近医院已经施工完的一期，医院门诊大楼，基坑开挖下口线距离原医院外墙线的距离为5.6m，原门诊大楼设两层地下室，地下室埋深为-9.35m。
（2）南侧存在医院供氧站和污水处理、化粪池等，距离基坑开挖上口线为3.4m-5.7m;南侧同时存在一排洪渠（南干堰），距离5m以上。
（3）西侧靠近原综合楼，距离开挖上口线为2.3m-7.1m。
（4）基坑北侧为规划道路，距离现有围墙距离为4.0m左右；基坑西北侧围墙外为空地。
基坑支护施工前，应结合甲方提供场地内及场外地下管网资料，对周边地下管线管网走向探明后再进行施工，防止损坏管线管网等地下市政设施。
土方开挖、降水施工、基坑护壁施工时应充分考虑相互之间的衔接，遵守施工程序。
由于工期短，工程量大，施工降水、土方开挖、基坑护壁与土建单位施工应紧密衔接，分段施工。
施工时应充分考虑对周边环境的影响，确保万无一失。
该基坑工程施工基坑开挖深度按照设计方案以及考虑基础施工，靠近支护边开挖深度为10.2m和11.2m，属深基坑。
要求护壁能够承受大的土压力并能有效控制坑周表面附近土体变形，根据场地岩土工程条件，以及周边环境和整个工程施工期间的安全，必须采取适当的降水措施对整个工程场地进行降水，采取适当的基坑支护方式对开挖基坑进行支护，以保证工程施工及周边道路和建筑物安全。
2.4 基坑支护、降水设计2.4.1 基坑支护设计(一)设计要求和原则(1)设计方案必须保证支护结构的安全，控制支护结构变形，保证基坑周边建筑物、地下管线、市政设施和文物的安全。
(2)支护结构经济合理、符合国家相关规范和法规。
(3)根据基坑深度(H)和周边环境情况确定，本基坑开挖边线距离邻近重要建筑物距离0.5H≤S≤1.0H,基坑安全等级为一级。
(4) 设计参数：根据勘察报告结合场地环境条件，本次支护设计参数根据岩土工程勘察报告，结合场地环境条件，基坑开挖深度范围内基坑支护岩土设计参数按照最不利组合考虑。
=1.10；根据地勘资料，按照勘察孔所揭露基坑侧壁安全等级为一级，重要性系数r的情况，本基坑工程支护设计分段计算考虑（见“基坑支护平面图”）。
(5) 基坑使用年限：1年（以基坑开挖到位、护壁施工完毕交付使用时起算）(二)支护方案简述本基坑开挖最大深度11.2m，开挖深度较大，基坑周边建筑环境良好，但基坑施工时周边均不具备放坡条件，结合成都地区基坑支护经验，本基坑工程根据周边具体情况分别采用悬臂桩、支护桩+锚索和微型桩的支护方式。
①基坑AB段基坑南侧（ABC段）由于基坑开挖线距离现有供氧站、污水处理及化粪池距离较近，为保证设备的安全使用及严格控制变形，本段采用排桩+锚索支护体系。
支护桩直径为1.0m，桩间距为2.5m。
具体设计参数详见设计剖面及结构图。
②基坑BC段基坑东侧（BC段）由于基坑开挖线距离现有医院门诊楼距离为5.6m，由于原门诊楼该段采用喷锚支护，土钉已经施工至二期范围，因此大开挖的形式并采用微型桩支护。
