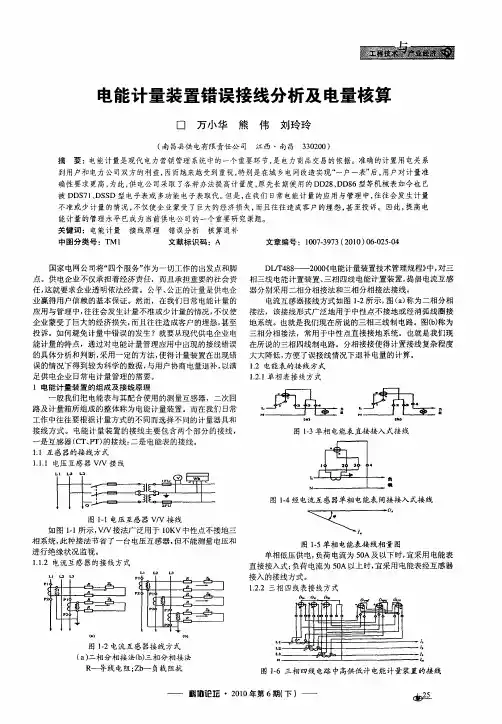

简析三相电能表错误接线及退补电量计算摘要：供电线路运行过程中需要格外的重视电力计量工作针对于电力运行发展起到的重要影响，若是三相电能表发生接线错误，将会使得计量数据出现极为严重的错误，在实际运用相关数据的时候，也会给技术人员造成比较大的影响。

本文重点分析的就是三相电能表错误接线和退补电量计算等相关的问题。

关键词：三相电能表；错误接线；退补电量计算在输电线路实际运行的过程中，电能表还是应该采取相对于合适的接线方式，若是在接线过程中出现错误，将会直接影响到电路的正常运行，这也是确保线路电路电能测量数据更加准确的可靠保障【1】。

在进行电能表的接线设计中，若是出现接线问题，还是难免会产生极大的负面影响，针对于输电线路测量的数据准确度，也无法获取可靠的保障，甚至于引发较大的损失。

为了将这样的问题及时的处理，输电测量技术人员应该保证正确的接线方案，结合现阶段三相电能表接线错误的基本形式落实对应的电力测量研究工作。

一、三相电能表正常接线方式的相关数据三相电能表测量计量装置接线过程中应该慎重的考虑接线方式的准确度，这种准确度的检验可以通过线路的检查以及测量的具体手段及时地分析出来。

若是正确的接线方式，线路三相负荷能够保持在相对于平衡的状态之下，并且在系统之中的电能可以真正地符合对称的基本要求。

当确定了较为正确的接线方式，可以对相关的数据展开分析，同时明确需要落实的退补电量计算，对所运用到模型和公式等起到支撑作用【2】。

二、三相电能表错误接线方式数据分析在进行电路测量的过程中，技术往往需要经过适当的验证，同时结合着测量装置接线错误的实际案例加以探讨，保证将错误的接线方式适当的总结，从而晚完成对应的数据分析。

（一）三相接线中一相电流极性接线错误针对于三相表计量装置的实际情况加以分析，若是一相电流互感器产生了极性接反问题，这种情况需要及时地做出相应的判断，保证将实际的情况做出合理化的分析，明确这种问题就是当前三相电能表接线过程中较为常见的错误。

三相三线智能电能表错误接线电量退补的分析计算作者：蒋东晓来源：《读写算·教研版》2015年第02期摘要：当电能表出现错误接线时就不能正确计量客户发生的电量，需要通过分析计算确定客户实际使用的电量，进行电量的退补，才能保证供电企业按照现行电价制度准确进行电费核算。

本文结合实例详细分析了三相三线智能电能表错误接线情况下电量退补的计算过程。

关键词：三相三线；错误接线；更正系数；实际电量；退补电量中图分类号：G632 文献标识码：B 文章编号：1002-7661（2015）02-013-02随着电子技术的快速发展以及营销系统远方抄表、远程控制等管理的需求，电子式智能电能表得到广泛的应用，已全面取代感应式电能表。

当电子式智能电能表发生接线错误时，如何分析计算更正系数，确定客户实际使用的电能，困扰着电力工作人员。

本文结合实例介绍三相三线电子式智能电能表错误接线情况下更正系数的分析计算及电量退补。

现场案例某10KV专变客户，安装高压电能计量装置，两台电压互感器变10000/100、Vv接线，两台电流互感器变比60/5、分相四线连接，且两台电流互感器为30/5、60/5双变比。

去年4月份县供电公司把该客户的感应式三相三线有功、无功电能表更换成三相三线电子式智能电能表。

今年4月份县供电公司对该客户电能计量装置例行检查中发现表计电流异常，现场用钳形电流表测量A相电流0.3A左右，C相电流0.6A左右。

随即检查计量装置的电流二次回路，发现由于安装人员的过失把C相电流互感器变比错接成30/5。

电能表接线错误期间，表计抄录有功电量为 =830652kWh、无功电量为 =15528kvarh，负荷为对称感性负荷，该客户执行两部制电价。

一、推算有功更正系数多功能电能表将每次采样电压、电流所转换的数字量进行数字相乘法，即可获得有功功率平均值，再将一段时间内的有功功率进行累加，就可以得到该段时间内电路消耗的有功电能。

根据检查情况电能表一元件和二元件电流互感器60/5=12、30/5=6，结合三相三线电能表有功电能的计量方式，电能表接线错误期间计量的有功功率为当三相电路对称时，，可得三相电路对称时，电能表正确接线计量的有功功率为从而可以得到有功更正系数为①式二、推算无功更正系数目前使用的大多数电子式多功能电能表和智能表是将电压取样值移相，相当于电流取样值与延时5ms的电压取样值进行数字相乘，即可获得无功功率平均值，再将一段时间内的无功功率进行累加，就可以得到该段时间内电路的无功电能，如“电压移相相量图”所示。

三相四线电能计量装置错误接线情况下的电量计算邱永涛石狮电力工程公司摘要：电能是重要的二次能源，电能计量装置接线的真确与否直接关系到计量的准确性，而电能计量装置接线又容易出现错误，所以掌握基本的错误接线情况下的电量计算方法，对发生错误接线后能及时纠正错误，挽回供电部门的损失。

本文以三相四线制接线来讲述电能计量错误接线的普通方法。

关键词：电能计量装置错误接线计算方法前言新装用户经常会出现错接线情况，一者是工作人员的操作水平，二者是因接入装置的电源相序有问题导致接线错误。

电能计量装置错误接线的情况很多，如：电能表上的接线错误；电压、电流互感器极性接反；互感器接线被短路或开路等。

最后，根据《供用电营业规则》相关规定对客户进行退补电量。

以下用一例三相四线制电能计量装置错误接线来说明其计算方法。

例：某0.4kV低压用户，电能计量装置采用三相四线制接线方式，电流互感器变比为150/5A，电能表的相对误差为2%，功率因数0.866（L）,错误接线期间电能表电度变化量为200kWh。

现场检查结果如下：（1）、U1=221V； U2=219V； U3=221V；I1=2.46A；I2=2.47A；I3=2.47A；（2）、（•U1∧•U2）的夹角为120°；（•U1∧•I1）的夹角为89°；（•U1∧•I2）的夹角为29.3°；（•U1∧•I3）的夹角为149°；（3）、•U a=•U2；解：1.由检查结果（1）得出三相电压电流基本相等，即三相负荷基本平衡。

2.依据测量值画出向量图①因为（•U1∧•U2）的夹角为120°，所以•U1，•U2，•U3为正序（若（•U1∧•U2）的夹角为240°则为负序）定下U1后，在画出•U2，•U3。

②根据检查结果（2）各电流与•U1的夹角，分别画出•I1、•I2、•I3所在的位置。

③根据电能计量装置标准接线可知，每相电流要有一相电压与其对应，并且电流超前电压Φ角。
