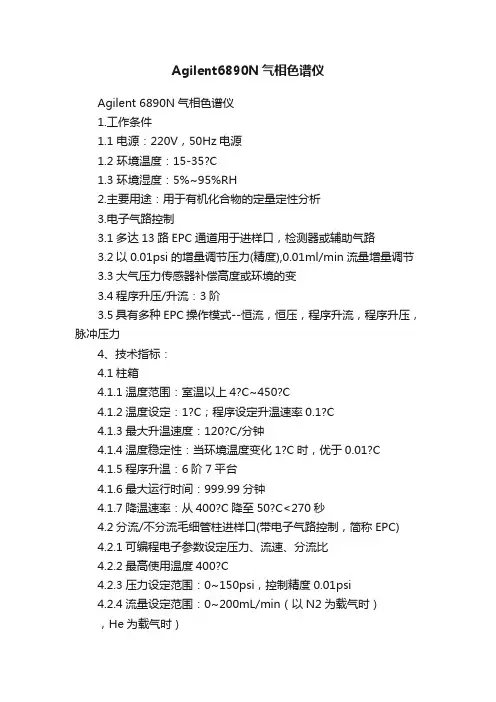

Agilent6890N气相色谱仪Agilent 6890N气相色谱仪1.工作条件1.1 电源：220V，50Hz电源1.2 环境温度：15-35?C1.3 环境湿度：5%~95%RH2.主要用途：用于有机化合物的定量定性分析3.电子气路控制3.1多达13路EPC通道用于进样口，检测器或辅助气路3.2以0.01psi的增量调节压力(精度),0.01ml/min流量增量调节3.3大气压力传感器补偿高度或环境的变3.4程序升压/升流：3阶3.5具有多种EPC操作模式--恒流，恒压，程序升流，程序升压，脉冲压力4、技术指标：4.1柱箱4.1.1温度范围：室温以上4?C~450?C4.1.2温度设定：1?C；程序设定升温速率0.1?C4.1.3最大升温速度：120?C/分钟4.1.4温度稳定性：当环境温度变化1?C时，优于0.01?C4.1.5程序升温：6阶7平台4.1.6最大运行时间：999.99分钟4.1.7降温速率：从400?C降至50?C<270秒4.2分流/不分流毛细管柱进样口(带电子气路控制，简称EPC)4.2.1可编程电子参数设定压力、流速、分流比4.2.2最高使用温度400?C4.2.3压力设定范围：0~150psi，控制精度0.01psi4.2.4流量设定范围：0~200mL/min（以N2为载气时），He为载气时）0~1000mL/min（以H24.3填充柱进样口(带EPC)4.3.1可编程电子参数设定压力，流速4.3.2最高使用温度400?C4.3.3压力设定范围：0~100psi4.3.4流量设定范围：0~100mL/min4.3.5可接大口径毛细管柱4.4流量控制具有恒流，恒压，程序增加流速，程序升压，脉冲压力进样等操作模式的电子气路控制4.5除柱箱外，可加热控温的区域应不少于6个，其最高温度可达400?C 4.6液体自动进样器4.6.1样品位数 84.6.2进样量范围：0.1~50uL4.6.3进样量线性：≥99%4.7电子捕获检测器（u-ECD）4.7.1安装隐含阳极和大体积流速，防止污染4.7.2最高使用温度：400?C4.7.3放射源：<5 mCi63Ni箔4.7.4最低检测限：<0.008pg/sec（六氯化苯）4.7.5动态范围：> 5×105 （六氯化苯）4.8氢火焰检测器（FID）4.8.1最高使用温度：450?C4.8.2自动点火装置，具有自动灭火检测功能4.8.3最低检测限：<5pg碳/秒(丙烷)4.8.4线性动态范围：≥1074.8.5 检测频率：200HZ4.9化学工作站4.9.1硬件：P4/2.8G HP PC机，其配置不低于：256M内存，80G 硬盘，48×CDROM，17”纯平显示器，激光打印机，网络接口卡。
使用方法：一、开机：1.打开气源（按相应的检测器所需气体）。
2.打开计算机，进入Windows界面。
3.打开6890N GC电源开关。
4.待仪器自检完毕，双击Instrument 1 Online 图标，化学工作站自动与6890N通讯，此时6890N显示“Loading”。
5.从“View”菜单中选择“Method and run control”画面，点击“Show top toolbar”，“Showstatus toolbar”，“Instrument diagram”，“Sampling Diagram”，使其命令前有“√”标志，来调用所需的界面。
二、数据采集方法编辑：1.开始编辑完整方法从“Method”菜单中选择“Edit Entire Method”项，选中除“Data Analysis”外的三项，点击OK，进入下一界面。
2.方法信息：在“Method Comments”中输入方法的信息（如，this is for test），点击Ok进入下一界面。
3.进样器设置：●如果未使用自动液体进样器7683，则在“Select Injection Source/Location”画面中选择Manual，并选择所用的进样口的物理位置（Front或Back或Double）；●如果使用自动液体进样器，则选择GC Injector；●点击Ok，进入下一画面。
4.柱参数设定：●点“Columns”图标，进入柱参数设定画面，在“Columns”下放选择1或2，然后点击“Change…”钮；●点击“Add”钮，点击“Increment”钮，点击Ok，从柱子库中选择柱子，点击“Installas columns 1”或“Install as columns 2”；●Mode—选择合适的模式，恒压或恒流；Inlet—柱连接进样口的物理位置；Detector—柱连接检测器的物理位置；Outlet Psi—选择Ambient●选择合适的柱头压、流速、线速度。
Agilent 6890N气相色谱仪一、简介美国Agilent Technologies生产的6890N系列气相色谱仪系统是安捷伦最先进、最灵活的气相色谱平台，它是世界上第一套对压力和流量进行全面电子气路控制（EPC）的气相色谱仪，它以完善的功能和高度的自动化等特点成为了许多行业的重要分析工具。
二、主要技术参数电子流量控制（EPC）：所有流量、压力均可以电子控制，压力调节0.01psi，具有4种EPC操作模式即恒温、恒压、程序升压、程序升流，3阶程序升压/升流。
炉箱：操作温度在室温以上4℃至450℃，具有6阶程序升温，温度准确度±1%，程序升温6阶/7平台，双通道色谱柱流失补偿。
进样口：毛细柱分流/ 不分流进样口：电子参数设定压力、流速和分流比，压力设定精度0.01 psi 。
火焰离子化检测器（FID检测器）：自动灭火检测、自动点火、自动调节点火气流，最低检测限小于3pg C/sec，线性范围大于107 。
氮磷检测器（NPD检测器）：最高使用温度：400℃，最低检测限：《0.4pgN/sec,《0.2pgP/sec（偶氮苯/马拉硫磷），选择性：2.5x104N/C，7.5x104 P/C（偶氮苯/马拉硫磷），动态范围：》105N,105 P（偶氮苯/马拉硫磷），数据采集速率：高达200HZ。
气相色谱化学工作站：图形界面，早期预警功能（EMF），远程诊断。
保留时间锁定软件：色谱峰保留时间精确到千分之几，据此软件可自建谱库三、主要功能气相色谱仪应用领域非常广泛，如应用于电子、化工、食品、饮料、医药、农药、环保、石油等行业。
是对不同有机化合物进行定性和定量分析快速而有效的方法。
一般应用于食品、药物、生物化学等方面低沸点、易挥发有机物的分离、定性、定量分析。
如农药残留量测定、大气中微量污染物含量的监测、制药行业中残留溶剂的检测、法医科学中挥发性毒物的检测、食品芳香气味的分析、卫生防疫部门中水质分析等。

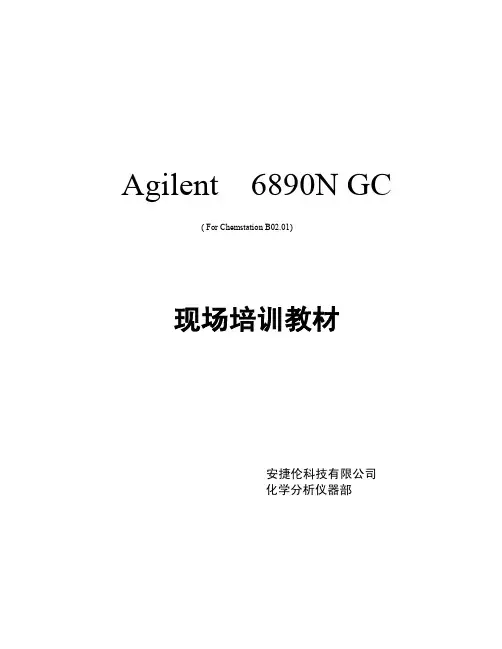

Agilent 6890N GC( For Chemstation B02.01)现场培训教材安捷伦科技有限公司化学分析仪器部一、培训目的:•基本了解6890N硬件操作。
•掌握化学工作站的开机，关机，参数设定, 学会数据采集，数据分析的基本操作。
二、培训准备：1、仪器设备:Agilent 6890N GC•进样口: 填充柱进样口(PP)；毛细柱进样口(S/SL); 冷柱头进样口(COC); PTV进样口。
•检测器：FID；TCD；u ECD; NPD；FPD。
•色谱柱：P/N 19091J-433, HP-5毛细柱：30m,ⅹ320μχ0.25μ•注射器：自动液体进样器（ALS）用10ul注射器或手动进样用10ul注射器。
•进样体积： 1 ul。
２、气体准备：•FID，NPD，FPD ：高纯H2 (99.999%)，干燥无油压缩空气。
•uECD:高纯N2 (99.999%)•载气, 高纯N2 (99.999%)或高纯He (99.999%)。
基本操作步骤:(一)、开机:1、打开气源（按相应的所需气体）。
2、打开计算机，进入Windows 2000 （或Windows XP）画面。
3、打开6890N GC电源开关。
(6890N 的IP地址已通过其键盘提前输入进6890N)4、待仪器自检完毕，双击“Instrument 1 Online”图标，化学工作站自动与6890N通讯，此时6890N 显示屏上显示“Loading．．．．．．”。
进入的工作站界面如下图：5、从“View”菜单中选择“Method and run control”画面，点击“Instrument diagram”, “Sampling Diagram”，使其命令前有“√”标志，来调用所需的界面。
（二）数据采集方法编辑:1.开始编辑完整方法:从“Method”菜单中选择“Edit Entire Method”项，如下图所示，选中除“Data Analysis”外的三项，点击“OK”，进入下一画面。
化工分公司Agilent 6890N型气相色谱仪（FID）操作规程一、准备与开机1.按照方法配制所要检测的油样。
2.打开稳压电源开关，打开电脑，检查高纯氢发生器电解液液位，确保液位在0.6-1.2之间，根据需要打开高纯氢发生器电源开关（用SH/T0713-2002方法做苯含量不开高纯氢发生器）。
3.打开空气压缩机电压开关，等空气压缩机上的压力表显示为0.4MPa后，再打开高纯氮发生器电源开关，等到高纯氮发生器压力表现为000或010后，打开色谱仪的电源开关，启动仪器。
4.双击电脑桌面上的色谱仪“Instrument online”工作站图标，进入色谱仪工作站。
二、样品分析与采集数据1. 在Method & Runcontrol界面上选择File→Load→Method，选择分析方法（氧含量选择0663；苯含量选择0713；芳烃含量选择0693）。
2. 手动进样：在Method & Runcontrol界面上选择Runcontrol →Sample infomation，依提示输入保存路径、文件名称、样品名称、操作者等信息，进样时同时按GC面板上的Start键，即开始样品分析与数据采集。
3. 自动进样：将自动进样器安装于后进样口，在Method& Runcontrol界面上Instrument→Select Injection Source选择GC Injector。
选择Sequence→Sequence table，输入进样位置、样品名称、分析方法、进样次数、进样量及样品信息等[1]；Sequence→Sequence Parameters中输入保存路径、文件名称、操作者等信息。
将准备好的样品置于自动进样器上，选择Runcontrol →Run Sequence，即开始多个样品分析与数据采集。
双击自动进样器图标，出现一对话框，按要求填写完成后，点击OK推出对话框。
具体参数填写参考下表。
安捷伦6890N（FID）气相色谱操作规程一、目的规范安捷伦6890N（FID）气相色谱仪的操作规程，确保仪器的准确操作，以获取准确的分析数据。
二、制定依据本规范的制定参照Ch.P.2010年版要求，安捷伦6890N（FID）气相色谱仪使用说明书。
三、适用范围本操作规程适用于安捷伦6890N（FID）气相色谱仪的操作。
四、责任人课题组长：负责仪器的全面管理控制使用，监督仪器操作人员严格按照此规程进行操作。
操作人员：严格按照此规程进行操作，负责仪器的清洁、维护。
五、相关定义无六、工作程序1.1开机1.1.1检查色谱柱是否安装正确。
1.1.2打开载气，然后打开支持气体氢气和氧气。
1.1.3打开安捷伦6890N（FID）气相色谱仪，等待自检通过，直至控制面板显示：Power on Restar , oven waiting for other readiness.Press INFO for more.1.1.4打开Chemstation工作站。
1.1.4.1在View选项中勾选：Method and Run Control，Show Top Toolbar, Show Status Toolbar，Sampling Diagram，Instrument diagram，Chemstation Status Commandline选项，使其在主面板显示。
1.1.4.2点示Instrument diagram面板上的任意图标，如oven）进入仪器设置界面。
─点击Columns图标，检查色谱柱型号及信息是否与实际相符，若不符，点击右侧Change选项，进行色谱柱设置。
─点击Install Column，检查是否有所需要的色谱柱信息。
若有，将合适的色谱柱点击确认后，点击OK确认；若没有合适的色谱柱，则点击Add，新建色谱柱信息。
─在Inventory# for new column中输入色谱柱名称，点击OK进入参数设定界面。
6890N 气相色谱仪操作步骤一、仪器设备：1、进样口：毛细柱进样口（分流/不分流）2、色谱柱：毛细柱3、检测器：氢火焰离子化检测器（FID ）二、气体准备：1、高纯氢气（≥99.999%）： SPH-300型氢气发生器2、干燥空气：SPB-3全自动空气源3、高纯氮气（≥99.999%）：氮气钢瓶三、基本操作步骤：1、开机操作步骤：1.1先打开气源：空气发生器（0.4MPa ）、氢气发生器（4kg/cm 2）、氮气罐阀门（0.5MPa ）；1.2 打开计算机，进入Windows2000画面；1.3 打开6890N 气相色谱主机的电源开关；1.4 待仪器自检完毕，双击“Instrument 1 Online ”图标，化学工作站自动与主机连接，此时主机显示屏上显示“Loading...”；当化学工作站与主机连接成功后，主机上“Remote ”信号灯会亮。
2、进样运行操作步骤：2.1选择“Method and Run Control”（方法与运行控制）；根据检测目的不同选择不同的运行方法。
2.2如需修改方法中的运行参数，在“Inlets”（进样口参数设定）、“Columns”（柱参数设定）“Oven”（柱箱温度参数设定）、“Detectors”（检测器参数设定）窗口中设定运行参数，在修改后点击“Apply”（应用）；2.2.1设置温度时应注意，进样口温度能达到气化温度即可，柱温必须低于柱子最高温度20℃，检测器温度应大于等于柱温；2.2.2可以根据不同的样品选择程序升温；2.2.3载气的压力与流量已设置好，一般无须改变；检测器中氢气与空气的流量比为1︰10左右，补偿气流量通常与氢气流量相同，但如果检测器点火失败，可适当调整各种气体的流量。
2.3在“RunControl”（运行控制）中选择“Sample info…”（样品信息），输入操作者姓名、样品名称、文件名、备注等，点击“OK”确认；2.4当仪器运行参数未达到设定要求时，电脑显示“Not Ready”，主机上“Not Ready”指示红灯亮，此时可按主机上“Status”（状态）查询主机当前状况；2.5当仪器运行参数达到设定要求时，电脑显示“Ready”，主机上“Not Ready”指示红灯熄灭，准备进样；如选择节约载气模式，则电脑显示“Ready”，主机上“Not Ready”指示红灯一直亮，节约载气模式指示灯也一直亮。
安捷伦6890N 气相色谱操作方法一.开机过程分为以下步骤1.连接气体：打开氮气、干空气、氢气的气阀，接通气体；2.接通电源：打开稳压电源；3.开机：气相色谱仪的电源开关在左下角，按下电源键接通电源，然后启动电脑；4.启动化学站：点击桌面上的图标，进入工作站。
二.建立方法：1. 点击“方法”—“新建方法”。
“方法”—“编辑完整方法”。
弹出编辑方法对话框，点击“确定”。
弹出“方法信息”对话框，点击“确定”。
2．弹出“选择进样源/位置”对话框，选择进样方式和进样器位置，点击“确定”。
3．弹出“仪器|编辑|柱箱：（6890）”对话框，设置柱箱温度。
4．点击进样器，设置自动进样器参数。
5．点击进样口，选择进样口并设置进样口条件。
6．点击色谱柱，选择色谱柱并设置色谱柱参数。
7．点击检测器，选择检测器并设置检测器参数。
8．弹出对话框，然后保持默认参数，一直点击确定。
9．保存方法。
菜单栏点击“方法”—“保存方法”。
三．建立序列：单个进样无须建立序列，批量进样需建立序列。
1．菜单栏点击“序列”—“序列表”。
弹出序列表对话框，设置序列参数，栏点确定。
2．菜单栏点击“序列”—“保存序列”。
四.检测过程1.调用序列：点击“序列”—“调用序列”，选择目标序列，确定；2.调用方法：点击“方法”—“调用方法”，选择目标方法，确定；3.运行样品：点击“运行方法任务”键或，待准备就绪后点击“开始”，检测样品。
五.数据处理样品检测完毕后会自动生成数据报告，可直接打印。
进入数据选择界面，选择相应数据，确定；2.调出数据后会出现波形图，其左下方为文件信息，记录数据的保存路径、检测时间、检测方法、操作者等信息；3.波形图右下方为波形数据，记录测出峰的峰高、峰面积等信息，选择目标峰，记录峰信息；4.峰校正：如果系统自动积分的峰不理想，可通过手动调整，进行重新积分。
六.关机样品检测完毕后，必须待检测器和柱箱温度降到50°Ｃ以下才能关机。
Agilent 6890N GC 色谱仪简易操作流程1.1 开机1.1.1 打开气源空气泵、氮气、氢气（不要求某一气体必须达到一定压力后再打开其他气源），气源稳定时压力约为0.4MPa，氮气和氢气纯度必须达到99.999%，否则影响试验结果。
1.1.2 打开计算机，进入Windows XP画面1.1.3 打开6890N GC电源开关色谱柱升到试验温度需要一定时间，所以在实际操作中不需要等到气源稳定后再开机，（如果有疑问也建议稳定气源开机）1.1.4在计算机桌面上点开图标“仪器1联机”或“仪器2联机”化学工作站自动与6890N通讯，此时6890N显示屏上显示“Loading”，即进入了工作站界面。
1.2 检查试验条件参数是否有误1.2.1 调用方法从“方法”菜单中选择“调用方法”选择“ASTM3606.M”或“ASTM4815.M”，ASTM 3606方法是测苯、甲苯含量的方法，ASTM4815是测氧含量的方法。
1.2.2 进样器设置“仪器1联机”对应的是ASTM 3606苯、甲苯含量，在“仪器”菜单中的“选择进样源/位置”画面中选择“手动”，并选择所用的进样口的物理位置为“前”。
“仪器2联机”对应的是ASTM 4815氧含量，使用自动液体进样器，在“仪器”菜单中的“选择进样源/位置”画面中选择“GC进样器”，并选择所用的进样口物理位置为“前”。
点击“确定”进入下一画面。
1.2.3 进样器参数检查点击“进样器”图标，进入进样器参数设定画面。
点黑“使用前进样器”，进样量为“1.0”uL，样品-用样品洗针次数（进样前）3次；溶剂A-溶剂A洗针的次数（进样前）3次；溶剂B-溶剂B洗针次数（进样前）3次；推拉针芯次数4次。
1.2.4 柱参数检查ASTM 3606苯、甲苯含量：点击“色谱柱”图标，进入柱参数设定画面，在“色谱柱”下方选择1，“模式”选择“恒定流量”，进样口选择前，检测器选择前，出口选择大气压，流量为20.0mL/min；对于ASTM 4815氧含量：点击“色谱柱”图标，进入柱参数设定画面，在“色谱柱”下方选择1，“模式”选择“恒定压力”，进样口选择前，检测器选择前，出口选择大气压，压力设定值为10.00psi。
安捷伦7890A的操作规程1、目的：建立安捷伦7890A型气相色谱仪标准操作程序。
2、范围：适用于Agilent 7890A，FID检测器及Chemstation软件的气相色谱仪。
3、责任者：操作者4、程序：4.1 操作前准备4.1.1 色谱柱的检查与安装首先打开柱温箱门看是否是所需用的色谱柱，若不是则旋下毛细管柱按进样口和检测器的螺母，卸下毛细管柱。
取出所需毛细管柱，放上螺母，并在毛细管柱两端各放一个石墨环，然后将两侧柱端截去1～2mm，进样口一端石墨环和柱末端之间长度为4～6mm，检测器一端将柱插到底，轻轻回拉1mm左右，然后用手将螺母旋紧，不需用板手，新柱老化时，将进样口一端接入进样器接口，另一端放空在柱温箱内，检测器一端封住，新柱在低于最高使用温度20～30℃以下，通过较高流速载气连续老化24小时以上。
4.1.2 气体流量的调节4.1.2.1 载气(N2 or He)开启氮气钢瓶高压阀前，首先检查低压阀的调节杆应处于释放状态，打开高压阀，缓缓旋动低压阀的调节杆，调节至约0.6MPa。
4.1.2.2 氢气打开氢气钢瓶or氢气发生器主阀，调节输出压至0.4MPa。
4.1.2.3 空气启动的空气压主机，调节输出压至0.4MPa。
4.1.3 检漏用检漏液检查柱及管路是否漏气。
4.2 主机操作4.2.1 接通电源，打开电脑，进入英文windows NT主菜单界面。
然后开启主机，主机进行自检，自检通过主机屏幕显示power on successul，进入Windows系统后，双击电脑桌面的(Instrument Online)图标，使仪器和工作联接。
4.2.2 编辑新方法4.2.2.1 从“Method”菜单中选择“Edit Entire Method”，根据需要钩选项目，“Method Information”（方法信息），“Instrument/Acquisition”（仪器参数/数据采集条件），“Data Analysis”（数据分析条件），“Run Time Checklist”（运行时间顺序表），确定后单击“OK”。
4.2.2.2 出现“Method Commons”窗口，如有需要输入方法信息（方法用途等），单击“OK”。
4.2.2.3 进入“Agilent GC Method: Instrument1”（方法参数设置）。
4.2.2.4 “Inlet”参数设置。
输入“Heater”(进样口温度)；“Septum Purge Flow”（隔垫吹扫速度）；拉下“Mode”菜单，选择分流模式或不分流模式或脉冲分流模式或脉冲不分流模式；如果选择分流或脉冲分流模式，输入“Split Ratio”（分流比）。
完成后单击“OK”。
4.2.2.5 “CFT Setting”参数设置。
选择“Control Mode”(恒流或恒压模式)，如选择恒流模式，在“Value”输入柱流速。
完成后单击“OK”。
4.2.2.6 “Oven”参数设置。
选择“Oven Temp On”(使用柱温箱温度)；输入恒温分析或者程序升温设置参数；如有需要，输入“Equilibration Time”(平衡时间)，“Post Run Time”（后运行时间）和“Post Run”（后运行温度）。
完成后单击“OK”。
4.2.2.7 “Detector”参数设置。
钩选“Heater”(检测器温度)，“H2 Flow”(氢气流速)，“Air Flow”(空气流速)，“Makeup Flow”(尾吹速度N2)，“Flame”(点火)和“Electrometer”(静电计)，并对前四个参数输入分析所要求的量值。
完成后单击“OK”。
4.2.2.8 如果在4.2.2.1中钩选了“Data Analysis”：4.2.2.8.1出现“Signal Detail”窗口。
接受默认选项，单击“OK”4.2.2.8.2 出现“Edit Integration Events”（编辑积分事件），根据需要优化积分参数。
完成后单击“OK”。
4.2.2.8.3 出现“Specify Report”（编辑报告），选择“Report Style”（报告类型）；“Quantitative Results”（定量分析结果选项）。
完成后单击“OK”。
4.2.2.9 如果在4.2.2.1中钩选了“Run Time Checklist”,出现“Run Time Checklist”，至少钩选“Data Acquisition”（数据采集）。
完成后单击“OK”。
4.2.3方法编辑完成。
储存方法：单击“Method”菜单，选中“Save Method As”，输入新键方法名称，单击“OK”完成。
4.2.4 单个样品的方法信息编辑及样品运行4.2.4.1 从“Run Control”菜单中选择“Sample Info”选项，输入操作者名称，在“Data File”-“Subdirectory”（子目录）输入保存文件夹名称，并选择“Manual”或者“Prefix/Counter”，并输入相应信息；在“Sample Parameters”中输入样品瓶位置，样品名称等信息。
完成后单击“OK”。
注：Manual--每次做样之前必须给出新名字，否则仪器会将上次的数据覆盖掉。
Prefix—在prefix 框中输入前缀，在Counter框中输入计数器的起始位（自动计数）。
一般已保存的方法，只要在工作站中调出即可，不用每次重新设定。
4.2.5 待工作站提示“Ready”，且仪器基线平衡稳定后，从“Run Control”菜单中选择“Run Method”选项，开始做样采集数据4.3 数据处理双击电脑桌面的(Instrument 1 Offline)图标，进入工作站。
4.3.1 查看数据4.3.1.1选择数据。
单击“File”-“Load Signal”，选择要处理的数据的“File Name”，单击“OK”。
4.3.1.2 选择方法。
单击打开图标，选择需要的方法的“File Name”，单击“OK”。
4.3.2 积分4.3.2.1 单击菜单“Integration”-“Auto Integrate”。
积分结果不理想，再从菜单中选择“Integration”- “Integration events”选项，选择合适的“Slope sensitivity”，“Peak Width，Area Reject”，“Height Reject”。
4.3.2.2 从“Integration”菜单中选择“Integrate”选项，则按照要求，数据被重新积分。
4.3.2.3 如积分结果不理想，则重复4.3.2.1和4.3.2.2，直到满意为止。
4.3.3 建立新校正标准曲线4.3.3.1 调出第一个标样谱图。
单击菜单“File”-“Load Signal”，选择标样的“File Name”，单击“OK”。
4.3.3.2 单击菜单“Calibration”-“New Calibration Table”。
4.3.3.3 弹出“Calibrate”窗口，根据需要输入“Level”(校正级)，和“Amount”（含量），或者接受默认选项，单击“OK”。
4.3.3.4 如果4.3.3.3中没有输入“Amount”（含量），则在此时（Amt）中输入，并输入“Compound”（化合物名称）。
4.3.3.5 增加一级校正。
单击菜单“File”-“Load Signal”，选择另一标样的“File Name”，单击“OK”。
然后单击菜单“Calibration”-“Add Level”。
并重复4.3.3.4步骤。
4.3.3.6 若使用多级（点）校正表，重复4.3.3.5步骤。
4.3.3.7 方法储存。
单击“Method”菜单，选中“Save Method As”，输入新键方法名称，单击“OK”完成。
注：Agilent Chemstation软件的功能庞大、灵活，这里仅是简单介绍，如有需要垂询仪器负责人。
4.4 关机4.4.1 仪器在测定完毕后，将检测器熄火，关闭空气、氢气，将炉温降至50℃以下，检测器温度降至100℃以下，关闭进样口、炉温、检测器加热开关，关闭载气。
将工作站退出，然后关闭主机，最后将载气钢瓶阀门关闭，切断电源。
4.4.2 做好使用登记。
4.5 系统日常维护保养程序4.5.1 气相在使用时应当严格按要求操作，注意保养维护。
4.5.2 样品处理：用0.45um的滤膜过滤样品，确保样品中不含固体颗粒；进样量尽量小。
4.5.3 色谱柱的维护在使用新柱前或放置比较久的色谱柱需预先老化以除去柱中残留的溶剂，选择老化温度时应考虑以下几点：（1）足够高以除去不挥发物质（2）足够低以延长柱寿命和减小柱流失（3）老化温度越低老化时间应越长（4）按实际工作时的柱温程序重复升温，以使柱得以较好老化。
色谱柱在使用过程中，一般检测完毕柱温应升至比检测温度高20~30℃以除去柱中残留的溶剂，使用结束或柱子长时间不使用时，应堵上柱子两端以保护柱子中的固定液不被氧气和其它污染物所污染。
4.5.4 每次使用、维护完毕后，应当详细填写使用记录，包括柱子类型，遇到的问题、维护方法等。
对实验中仪器的出错，应当详细填写具体的发生情况以及处理方法。
未能处理的，应向他人求征，并对下位使用者提出问题所在。
每次使用仪器之前，应当查看使用记录，确定有没有尚未解决的仪器故障。
4.5.5 仪器的移动，安装，更新或升级应当由仪器负责人或供应商完成，操作者不得随意移动，拆装仪器。
4.5.6 仪器出现故障，请立即告知仪器负责人，由负责人集中处理，解决问题。
4.6 自校及法定校正周期的规定4.6.1 每年自校一次，如更换或维修相应的配件则应校正相关的项目。
4.6.2 法定校正为每两年进行一次。
安捷伦6890N气相色谱仪操作规程1.1 １开启主机,进入连机状态打开载气及支持气,设置减压阀0.3－0.5MPA。
1.2 打开主机电源，并等待主机通过自检。
1.3 打开计算机，进入操作系统；双击PC桌面Online图标进入工作站。
2 编辑整个方法，主要编辑采集参数2.1 从View菜单中选择Method and Run control画面。
2.2 打开Method菜单，单击Edit Entirmethod ,进入画面，先选择各项，单击OK。
2.3 写出方法信息，如果使用自动进样器，选择HPGC Injector；若手动进样，则选择Manual。
2.4 进入仪器控制参数编辑画面，（Instrument Edit Columnsl 6890）设定相应参数值，每设好一种参数，点击Apply，最后一个参数编辑完成，点击OK。
2.5 编好仪器控制参数后，即会进入到积分参数设定的画图，单击OK，跳过积分参数，编辑后进入报告设定画面，设定报告。
