远程自动控制水泵操作方法
1. 首先需要一个远程自动控制系统，可以通过物联网技术或者其他远程控制设备实现。

2. 将水泵接入到远程自动控制系统中，并设置好相应的参数。

3. 在远程自动控制系统中设置水泵的开关机时间、流量、压力等参数。

4. 启动远程自动控制系统，将其连接到网络，并设置好远程访问权限和密码。

5. 通过手机APP、电脑等远程访问远程自动控制系统，对水泵进行控制操作，如开关机、调节水流等。

6. 在操作过程中，可以随时监测水泵的运行状态，包括水流、压力等指标，以及发现异常情况及时进行处理。

7. 操作完毕后，关闭远程自动控制系统，断开连接。

井下主排水泵远程控制主排水泵房无人值守系统已成为数字化矿井的重要组成，对煤矿的排水自动化、排水系统的精益化管理及矿井的提质增效等具有十分重要的意义，对矿井实现安全生产、辅助指挥决策有实际意义。

1 系统组成主排水泵房无人值守系统主要由PLC控制柜、GUC8矿用本安型超声波物位传感器、KGY8矿用压力传感器、LCZ8矿用超声波流量计、执行机构、摄像仪、地面监控计算机、工业监视器等构成，实现了井下排水泵的自动和手动控制。

2 控制系统的工作原理2.1主排水泵的启动水泵在接受到开泵命令后，判断此时是否满足开泵条件；当满足开泵条件时，系统十秒预警后打开真空电磁阀，真空阀开到位后再打开射流阀进入抽真空过程。

当水泵的真空值达到设定值并稳定一段时间后，启动电机并监测出水口的出口压力；出口压力达到设定值并稳定一定时间后，再开启电动阀门，电动阀门开到位后水泵启动过程结束。

2.2主排水泵的停运当水泵收到停泵命令或运行过程中出现故障，为了避免水锤的发生，系统先关闭出水电动阀门，电动阀门关到位后，系统关闭电机，停泵过程结束。

系统要求急停的情况下，同时关闭电机和出水闸门。

远程控制系统主排水泵远程控制系统操作界面3无人值守的实现系统能够根据水仓水位，合理安排主排水泵的运行，实现主排水泵的自动控制。

在地面调度室，通过上位机的人机界面实现主排水泵的启动、停止。

??监测主排水泵运行的相关数据，通过实现数据的就地显示，通过人机界面实现数据的远程显示：主排水泵的出口压力、负压、轴承温度、主电机的电压与电流、定子、轴承的温度、主闸阀的开到位与关到位信号等位置信号。

系统收集现场相关数据，并通过现场实际设定保护值，当现场检测数据超过或低于设定值时，系统将报警，在就地操作箱及界面上显示，并提供简要的故障信息，以便维护人员解决系统故障。

4系统保护功能主排水泵房的无人值守系统担负着井下矿井水的排放任务，系统要具备完备安全性及可靠性。

温度保护：主排水泵多为离心式，其配套主电机的功率较大，运行时将产生很多的热量，电机的定子温度、轴承温度以及主排水泵的轴承温度都应进行实时监测，当温度超过设定值时，控制系统给出报警信号。

水泵自动化控制系统使用说明书一、···················概述乌兰木伦水泵自动化控制系统是由常州自动化研究所针对乌兰木伦矿井下排水系统的实际情况设计的自动控制系统。

通过该系统可实现对水泵的开停、主排水管路的流量、水泵排水管的压力、水仓的水位等信号的实时监测，并能通过该系统实现三台主水泵的自动、手动控制并和KJ95监控系统的联网运行，实现地面监控。

基本参数：水泵：200D43*33台（无真空泵）扬程120 米流量288 米3/ 小时主排水管路直径200mm补水管路直径100mm水仓：3 个水仓深度分别为：3总容量：1800 米主电机：3*160KW 电压：AC660V启动柜控制电压：AC220V220变压器容量：1500VA二、系统组成本控制系统主要由水泵综合控制柜，电动阀门及传感器三大部分组成。

参见“水泵控制柜内部元件布置图：。

1、水泵综合控制柜是本系统的控制中心，由研华一体化工控机、数据采集板、KJ95 分站通讯接口、中间继电器、控制按钮及净化电源及直流稳压电源组成。

其中，净化电源主要是提供一个稳定的交流220V电压给研华一体化工控机，以保证研华一体化工控机的正常工作，直流稳压电源主要提供给外部传感器、中间继电器及数据采集板的工作电源。

控制按钮包括方式转换按钮、水泵选择按钮及手动自动控制按钮，分别完成工作方式的转换、水泵的选择及水泵的手动和自动控制。

本控制柜共有40 个按钮，从按钮本身的工作形式来说这些按钮有两种，一种为瞬间式，即按钮按下后再松开，按钮立刻弹起，按钮所控制的接点也不保持；另外一种为交替式，即按钮按下后再松开按钮，按钮并不立刻弹起，而是再按一次后才弹起，按钮所控制的接点保持（如方式转换按钮、水泵选择按钮等）。

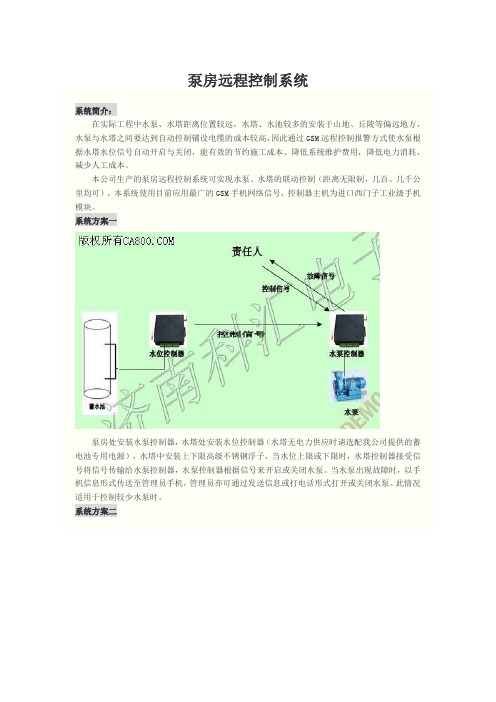

泵房远程控制系统
系统简介：
在实际工程中水泵、水塔距离位置较远，水塔、水池较多的安装于山地、丘陵等偏远地方，水泵与水塔之间要达到自动控制铺设电缆的成本较高，因此通过GSM远程控制报警方式使水泵根据水塔水位信号自动开启与关闭，能有效的节约施工成本、降低系统维护费用，降低电力消耗，减少人工成本。

本公司生产的泵房远程控制系统可实现水泵、水塔的联动控制（距离无限制，几百、几千公里均可），本系统使用目前应用最广的GSM手机网络信号，控制器主机为进口西门子工业级手机模块。

系统方案一
泵房处安装水泵控制器，水塔处安装水位控制器（水塔无电力供应时请选配我公司提供的蓄电池专用电源），水塔中安装上下限高级不锈钢浮子，当水位上限或下限时，水塔控制器接受信号将信号传输给水泵控制器，水泵控制器根据信号来开启或关闭水泵。

当水泵出现故障时，以手机信息形式传送至管理员手机，管理员亦可通过发送信息或打电话形式打开或关闭水泵。

此情况适用于控制较少水泵时。

系统方案二
本系统适用于多泵房的情况下，对水泵进行集中控制。

系统可检测水库水位的具体值，并发送上下线报警。

泵房内控制器可检测当前市电电压值，及管道内的水压值，控制器发送数据至中心机房，中心机房对数据进行处理并执行相关命令，软件可实现报表打印功能。

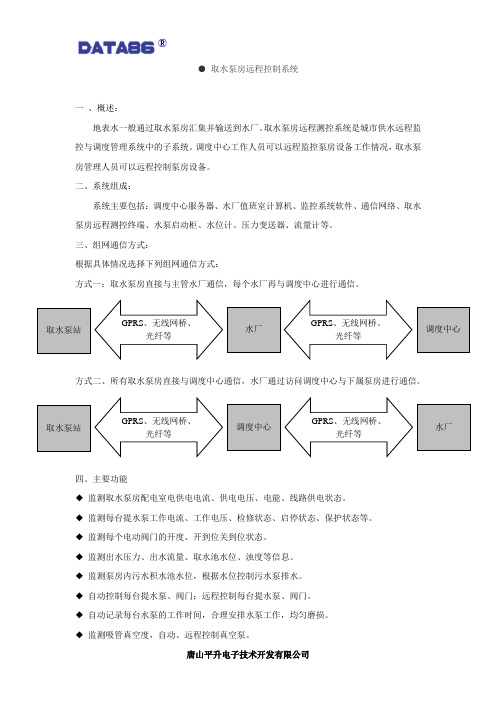

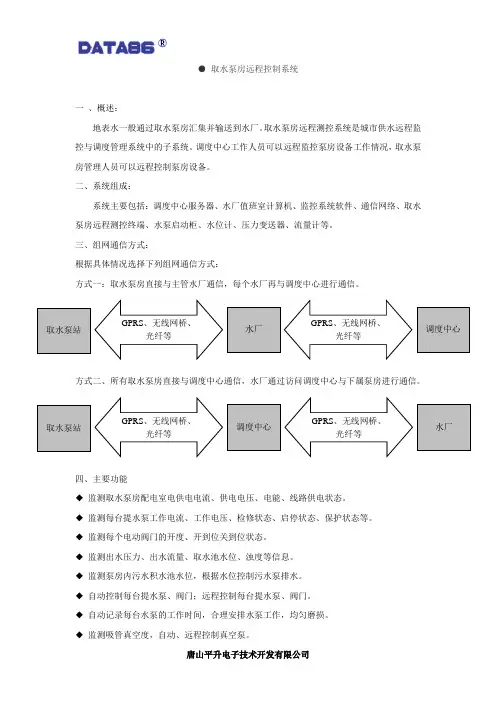

● 取水泵房远程控制系统一 、概述：地表水一般通过取水泵房汇集并输送到水厂。

取水泵房远程测控系统是城市供水远程监控与调度管理系统中的子系统。

调度中心工作人员可以远程监控泵房设备工作情况，取水泵房管理人员可以远程控制泵房设备。

二、系统组成：系统主要包括：调度中心服务器、水厂值班室计算机、监控系统软件、通信网络、取水泵房远程测控终端、水泵启动柜、水位计、压力变送器、流量计等。

三、组网通信方式：根据具体情况选择下列组网通信方式：方式一：取水泵房直接与主管水厂通信，每个水厂再与调度中心进行通信。

方式二、所有取水泵房直接与调度中心通信，水厂通过访问调度中心与下属泵房进行通信。

四、主要功能◆ 监测取水泵房配电室电供电电流、供电电压、电能、线路供电状态。

◆ 监测每台提水泵工作电流、工作电压、检修状态、启停状态、保护状态等。

◆ 监测每个电动阀门的开度、开到位关到位状态。

◆ 监测出水压力、出水流量、取水池水位、浊度等信息。

◆ 监测泵房内污水积水池水位，根据水位控制污水泵排水。

◆ 自动控制每台提水泵、阀门；远程控制每台提水泵、阀门。

◆ 自动记录每台水泵的工作时间，合理安排水泵工作，均匀磨损。

◆ 监测吸管真空度，自动、远程控制真空泵。

GPRS 、无线网桥、光纤等取水泵站水厂GPRS 、无线网桥、光纤等调度中心GPRS 、无线网桥、光纤等取水泵站调度中心GPRS 、无线网桥、光纤等水厂◆人员进入泵房，自动报警，自动拍照上传照片；也可远程控制拍照。

◆电流、电压、水位、压力、浊度等超过设定数值时报警，支持自动保护；停电报警。

◆测控终端和监控中心服务器均可存储历史数据。

◆自动生成生产报表、曲线。

◆支持多种通信方式，采用光纤或无线网桥通信时支持视频监控。

五、值班操作员界面六、泵房设备及连接示意图DA TA-9201 取水泵站 远程测控终端配电柜 出站压力变送器出站流量计照相机 红外报警器多台水泵启动柜多台阀门控制设箱 COM AI COMCOM DIDI AI DO DI AI DO光纤设备、无线网桥设备GPRS 网络（备用）RJ45浊度仪等AI污水泵 控制设箱 DI AI DO 真空泵 控制设箱DI AI DO污水积水池水位开关DI原水集水池水位变送器AIDICOM交换机视频服务器监视器摄相机摄相机。

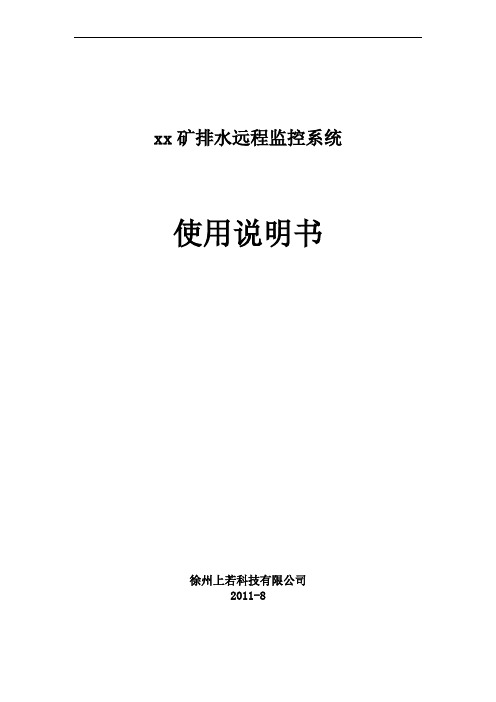

xx矿排水远程监控系统使用说明书徐州上若科技有限公司2011-8xxxx科技有限公司xx排水远程监控系统使用说明书目录1.概述......................................................... 错误！未定义书签。

2.就地操作................................................. 错误！未定义书签。

3.半自动操作 ............................................ 错误！未定义书签。

3.1触摸屏集中控制................................................................. 错误！未定义书签。

3.1.1水泵控制.......................................................................... 错误！未定义书签。

3.1.2参数设置.......................................................................... 错误！未定义书签。

3.2上位机集中控制................................................................. 错误！未定义书签。

4.全自动操作 ............................................ 错误！未定义书签。

5.常见故障解决办法及注意事项............ 错误！未定义书签。

6. 上位机使用说明 .................................. 错误！未定义书签。

6.1软件启动 ............................................................................................... 错误！未定义书签。

智能水泵控制器 使用说明书● 安装使用产品前，请阅读使用说明书并妥善保管；● 控制器必须由熟悉低压电器技术的专业人员进行安装；● 进行安装、接线、拆卸、维护时必须断开电源；● 严禁通电状态下直接用手触摸带电元器件；● 控制器通电前必须进行可靠接地。

● 若使用发电机作控制器电源时，待发电机电源稳定后，才可给控制器通电！<一控二>智能控制器说明书水泵一 产品简介应用范围：适用于两台水泵（一控二）直接启动型的不锈钢/铸铁深井潜水泵、离心泵、管道泵等的自动控制及保护，尤其独特设计的无需安装下水池（水井）探头即可实现灵敏可靠的水泵干转停机保护功能，更方便深井潜水泵、管道泵的施工安装及节省费用。

特别设计的双泵自动轮换功能可最大限度降低水泵锈蚀现象，泵故障自动切换功能更使供水系统的可靠性得到保障。

本机型通过连接与其配套的远程同步显示控制器，可实现远程监控，远程同步显示控制器可实时显示电压、电流等工况，并实现所有控制功能。

主要特征：手动、自动工作时具有缺相、错相、超温、堵转、三相不平衡、过流、干转、过压、欠压的保护；可以实现液位、压力、浮球的自动控制，通过连接与其配套的远程同步显示控制器，可实现远程监控(RS485)，远程同步显示控制器上可实时显示电压、电流等工况，并实现所有控制功能<选配功能>。

技术参数：额定输出功率: 参见机器功率铭牌额定工作电压:参见机器功率铭牌过流动作时间: 5秒-5分钟（反时限特性—电流越大时间越短）干转故障恢复时间: 30分钟（手动），自动状态下1秒后切换至另一台泵过流故障恢复时间: 5分钟（手动），自动状态下1秒后切换至另一台泵欠压/过压/三相不平衡恢复时间：2分钟（手动），自动状态下1秒后切换至另一台泵欠压动作电压: 标称电压80% 过压/欠压动作时间: < 5 秒过压动作电压: 标称电压115% 堵转动作时间: < 0.1秒缺相动作时间: <2秒 短路动作时间: < 0.1秒干转保护动作时间: 6秒 双泵自动轮换: 1：1轮换次数液位传输距离: ≤1000米 防护等级:IP54网络传输距离：1200米（采用双绞屏蔽型电缆 STP-120Ω（for RS485 & CAN one pair 20 AWG）液晶屏显示图注意：若遇雷雨天气，请务必关闭控制器输入电源注：高配机型具备：错相/三相不平衡/超温功能及故障干接点输出端口注：单相机型：无错相/缺相/三相不平衡功能强腐蚀性气体或液体机械冲击淋雨极端的冷和热。

远程控制水泵的方法
远程控制水泵是通过将远程水泵控制单元与水泵连接来实现的。

将水泵和远程控制单元相连后，就可以通过远程控制系统来控制水泵了。

远程控制水泵可以实现远程监控、运行和维护，更重要的是，可以有效减少用电量和维护成本，提高运行的可靠性。

远程控制水泵的优势在于可以有效及时地控制水泵的运行。

它可以控制水泵的启停、调节以及加强对水泵的监测，使水泵能够实现有效的运行。

另外，远程水泵控制系统还可以有效节省电能，延长设备的使用寿命，帮助避免运行不良，并带来良好的效益。

当水泵出现问题时，远程控制可以有效地控制水泵，对其进行定位检查，以及提供远程维护服务，使操作和维护更加便捷、高效。

此外，远程控制水泵还可以更有效地监测水质，以便快速响应水泵的运行状况，检测水质参数和从而根据实际情况做出决策，以确保补水质量的可持续发展。

总之，远程控制水泵的应用可以更有效地提高水泵的可靠性和可操作性，更有效地控制运行，并节省设备的用电量和时间，极大地减轻了水泵维护、维修和管理上的负担。

水泵远控管理制度第一章绪论一、背景水泵是一种非常重要的设备，广泛应用于工农业生产以及城市居民生活中。

然而，传统的水泵管理方式存在着诸多问题，比如人工操控不便、资源浪费、安全隐患等。

为了提高水泵的管理效率和节约资源，远控管理逐渐被引入到水泵管理中。

水泵远控管理制度的建立和完善将为水泵管理工作带来新的发展机遇和挑战。

二、意义水泵远控管理制度的建立，可以实现远程监控、智能调度、数据分析等功能，提高水泵的运行效率和管理水平。

同时，可以减少人力资源浪费，降低管理成本，提升管理效率和水泵设备的使用寿命。

因此，建立一套科学合理的水泵远控管理制度，对于提高水泵管理水平和服务质量具有重要意义。

第二章水泵远控管理制度的基本要素一、远程监控系统水泵远控管理制度的核心要素之一就是远程监控系统。

远程监控系统可以实现对水泵的远程状态监测、运行参数调节和故障诊断。

通过远程监控系统，管理人员可以实时查看水泵设备的运行状态，及时发现故障并进行处理，保证水泵设备的正常运行。

二、智能调度系统智能调度系统是水泵远控管理制度的另一个重要组成部分。

通过智能调度系统，可以对水泵设备进行智能化的调度和管理。

根据实际运行情况，智能调度系统可以自动调节水泵设备的运行参数，提高运行效率，减少能耗和资源浪费。

三、数据分析系统数据分析系统是水泵远控管理制度的第三个基本要素。

通过数据分析系统，可以对水泵设备的运行数据进行分析和统计，提取关键信息，帮助管理人员进一步优化水泵设备的运行管理。

数据分析系统对于改善水泵管理的决策制定和执行具有重要意义。

第三章水泵远控管理制度的建立与完善一、组建管理团队建立和完善水泵远控管理制度，需要组建一支专业的管理团队。

这个团队需要包括技术人员、管理人员和运维人员等多个职能部门，各自承担不同的职责和任务，共同推动水泵远控管理制度的建立和完善。

二、制定管理制度和流程建立水泵远控管理制度，需要制定相关的管理制度和流程。

管理制度和流程应该包括远程监控、智能调度、数据分析等内容，明确各项工作的具体责任人和操作方式，确保管理工作的有序开展和顺利进行。
