低压电动机无功就地补偿

电动机就地无功补偿
工矿企业消耗的无功功率中,异步电动机约占70％,因此对于异步电动机采用就地无功功率补偿以提高供电系统的功率因数,节约电能,减少运行费用以及提高电能质量,就有重要的意义;
电动机无功功率就地补偿的作用
就地补偿是在异步电动机附近设置电容器,对异步电动机进行无功功率补偿,这是最有效的补偿方法;其作用：
可减少供电网,配电变压器,低压配电线路的负荷电流;
可减少配电线路的导线截面和企业配电变压器的容量;
可减少企业配变及配电网的功率损耗;
补偿点的无功经济当量最大,因而将损效果更好;
可降低电动机的起动电流;
电动机无功功率就地补偿方式
将电容器装在箱内,至于电动机附近,对其进行单独就地补偿;将电容器直接接到电动机的端子上或保护设备的末端,称为直接单独就地补偿;将电容器接到保护设备的前端,采用控制设备,电容器采用熔断器保护,称为控制式单独就地补偿;
电动机无功功率就地补偿的应用范围
长期连续运行的电动机,经常轻载或空载运行的电动机;
离供电变压器距离较远的电动机,一般不小于10米,
单台容量较大的电动机,一般高压电动机不小于90千瓦,低压动机不小于千瓦;
Y系列380伏三相异步电动机就地补偿电容器容量kvar。

低压无功补偿计算公式在电力系统中，无功功率是指在交流电路中，电压和电流之间存在一定的相位差，导致电能来回转换而没有实际的功率输出。

而无功功率对于电网的稳定运行和功率因数的控制具有重要意义。

为了解决电网中无功功率的问题，可以采用无功补偿装置来调节电路中的无功功率，提高功率因数，减少能源损耗。

低压无功补偿是指在低压电网中采用无功功率补偿装置来改善电网的无功功率问题。

在实际应用中，我们需要根据电路参数和运行情况来计算需要补偿的无功功率，进而确定无功补偿装置的容量和工作模式。

下面我们来介绍一下低压无功补偿计算公式。

在低压电网中，无功功率的补偿可以采用静态无功功率补偿装置，比如无功功率补偿电容器。

静态无功功率补偿装置的容量大小需要根据电网的无功功率需求来确定，而无功功率的计算公式可以通过电压、电流和功率因数之间的关系来进行推导。

一般来说，低压电路中的无功功率可以通过以下公式来计算：无功功率=电压×电流×sin(相位角)，其中电压和电流是指电路中的有效值，相位角是电压和电流之间的相位差。

根据这个公式，我们可以计算出电路中的实际无功功率值。

在实际应用中，为了提高电网的功率因数，我们需要补偿一定量的无功功率，使得整个电路的功率因数接近于1。

因此，根据实际的无功功率值，我们可以计算出需要补偿的无功功率量，进而确定无功功率补偿装置的容量大小。

总的来说，低压无功补偿计算公式是根据电路中的电压、电流和功率因数之间的关系来进行推导的。

通过计算出电路中的实际无功功率值，我们可以确定需要补偿的无功功率量，进而确定静态无功功率补偿装置的容量。

通过合理配置无功功率补偿装置，可以有效改善电网的功率因数，提高电网的稳定性和可靠性。

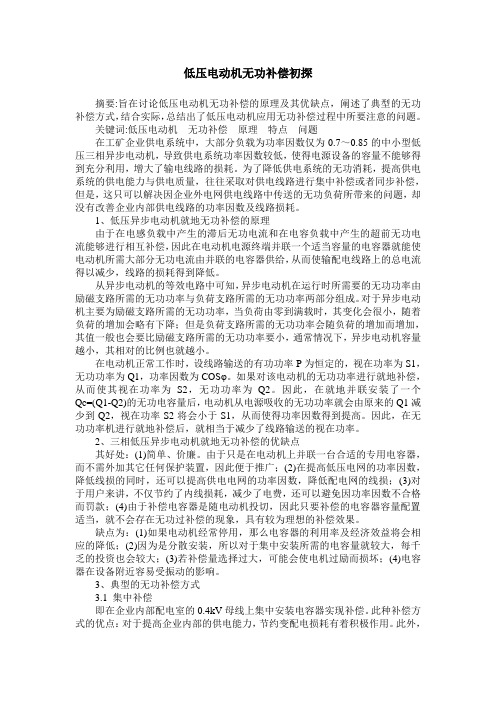

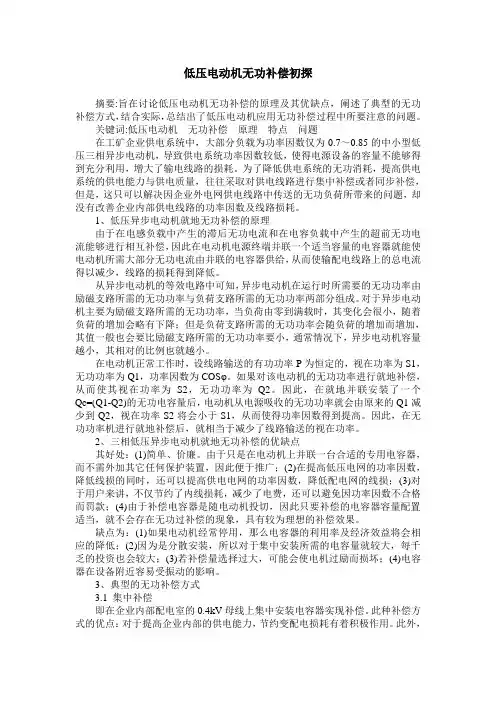

低压电动机无功补偿初探摘要:旨在讨论低压电动机无功补偿的原理及其优缺点，阐述了典型的无功补偿方式，结合实际，总结出了低压电动机应用无功补偿过程中所要注意的问题。

关键词:低压电动机无功补偿原理特点问题在工矿企业供电系统中，大部分负载为功率因数仅为0.7～0.85的中小型低压三相异步电动机，导致供电系统功率因数较低，使得电源设备的容量不能够得到充分利用，增大了输电线路的损耗。

为了降低供电系统的无功消耗，提高供电系统的供电能力与供电质量，往往采取对供电线路进行集中补偿或者同步补偿，但是，这只可以解决因企业外电网供电线路中传送的无功负荷所带来的问题，却没有改善企业内部供电线路的功率因数及线路损耗。

1、低压异步电动机就地无功补偿的原理由于在电感负载中产生的滞后无功电流和在电容负载中产生的超前无功电流能够进行相互补偿，因此在电动机电源终端并联一个适当容量的电容器就能使电动机所需大部分无功电流由并联的电容器供给，从而使输配电线路上的总电流得以减少，线路的损耗得到降低。

从异步电动机的等效电路中可知，异步电动机在运行时所需要的无功功率由励磁支路所需的无功功率与负荷支路所需的无功功率两部分组成。

对于异步电动机主要为励磁支路所需的无功功率，当负荷由零到满载时，其变化会很小，随着负荷的增加会略有下降；但是负荷支路所需的无功功率会随负荷的增加而增加，其值一般也会要比励磁支路所需的无功功率要小，通常情况下，异步电动机容量越小，其相对的比例也就越小。

在电动机正常工作时，设线路输送的有功功率P为恒定的，视在功率为S1，无功功率为Q1，功率因数为COSφ。

如果对该电动机的无功功率进行就地补偿，从而使其视在功率为S2，无功功率为Q2。

因此，在就地并联安装了一个Qc=(Q1-Q2)的无功电容量后，电动机从电源吸收的无功功率就会由原来的Q1减少到Q2，视在功率S2将会小于S1，从而使得功率因数得到提高。

因此，在无功功率机进行就地补偿后，就相当于减少了线路输送的视在功率。

JKWKP-B低压无功补偿控制器主要适用于工矿企业配电及低压电网、电力变压器的无功功率补偿控制，也用于工厂电动机的无功就地补偿。

1、工作原理低压无功补偿控制器通过电压互感器，电流互感器变换输入三相相电压、电流的幅值。

通过同步采样，得到三相电压、电流的数字信号。

计算出电压、电流、功率因数、无功功率。

当电网在标准电压220V±10%的范围内波动时，能动态调节三相电网的功率因数和不平衡率。

通过连续计算电网功率因数，当三相无功都大于设定的无功上限时，投入一级电容。

当某相无功小于设定的无功下限时，从电网切除一级电容。

当电网电压高于242V时，进行过压保护，不再投入电容。

当电网电压低于198V时，欠压保护，切除所有电容。

2、技术参数工作条件：适用于三相交流50Hz，220V±10% ，电流0.2-6A。

电流回路输入阻抗＜0.1Ω。

控制参量：电压，无功功率，电压谐波含量百分比。

电压缺相则速切，电压越限则逐级切除；功率因数大于限值则拒投；无功超前则逐级切除。

输出控制：0~+5VDC，低电平触发。

控制路数≤36。

投切延时：0~254秒。

先投先切，循环投切。

缺相速切。

工作环境：温度：-10~60度，湿度：20%~80%；周围无可燃，易爆性气体。

3、控制功能控制器面板布置如右图：左面3个方框为数据显示区，分别显示三相电量参数。

在设置状态，第一个方框显示设置序号，第二个方框显示设置值。

在手动投切状态，第一个方框显示输出的回路号（对应控制输出），第二个方框显示该回路的投切状态。

右边1~36个发光条指示对应回路的投切状态，亮为投入。

1、设置功能按“设置”键，进入设置参数过程，通过按“+” 加、按“-”减修改参数，停止按键15秒后退出。

1.1面板显示 1 20 ，设置投入每相电容上限（实际无功大于此值投入电容），出厂设置为20kVar。

1.2面板显示 2 95 ，设置功率因数上限（大于此值停止投入电容），默认0.95。

低压无功补偿的原理
低压无功补偿是一种电力系统中常用的电力补偿技术，其原理是通过添加合适的无功补偿设备，来提高系统的功率因数，减小无功功率，提高电能的利用效率。

低压无功补偿的原理主要基于以下几个方面：
1. 电源电压波动引起的功率因数下降：当电源电压波动较大时，负载电流会发生变化，导致功率因数下降。

通过低压无功补偿，可以调节电流的相位和幅值，使其在电源电压变化时保持稳定，从而提高功率因数。

2. 非线性负载对功率因数的影响：许多电力设备，如电子设备、电磁继电器等，对电网的负载是非线性的。

这些非线性负载会引起谐波产生，影响系统的功率因数。

低压无功补偿可以通过滤波等方式，减少谐波的产生，提高功率因数。

3. 长距离输电线路对功率因数的影响：长距离输电线路会引起电网的电压损耗和电流损耗，导致系统的功率因数下降。

低压无功补偿可以通过增加无功电流的注入，来补偿传输线路的电流损耗，提高功率因数。

低压无功补偿通常采用的设备包括静态无功补偿器（SVC）、静止无功发生器（STATCOM）等，通过控制这些设备的无功
功率输出，实现对系统功率因数的调节和控制。

通过合理地设计和使用低压无功补偿设备，可以有效提高电力系统的稳定性和运行效率。

电动机无功功率就地补偿节能效果好摘要：电动机无功功率就地补偿，是一种投资费用少，操作简便而又行之有效，能够大量地降低企业内部输配电线路电能损耗的节能措施。

关键词：电动机、功率因数、无功损耗、就地补偿、节约电能。

一、概述三相异步电动机是企业最常用的电气设备之一，在企业的生产设备中占有相当大的比例。

由于它们都是电感性负荷，所以在企业内部的生产运行中，功率因数一般都比较低，需要从电源中吸收大量的无功功率，才能正常工作，给企业造成较大的电压损失和电能损耗。

特别是一些老企业，更是普遍存在着大马拉小车，电动机运行功率因数及综合效率很低，损耗大等方面的问题。

因此，加强对三相异步电动机的运行管理，提高运行功率因数和综合效率，减少线路损耗是势在必行的。

许多企业一般都是在企业内部配电室里千伏母线上集中安装一些电容器柜，对变配电系统的无功功率进行补偿，这对于提高企业内部的供电能力，节约变配电损耗都有积极作用。

可是，由于企业内部的电动机大都通过低压导线连接，分散在各个生产车间，形成企业内部的输配电网络，由此，大量的无功电流仍然在企业内部的输配电线路中流动，这些无功电流在企业内部所造成的损耗，依然不能解决。

电动机无功功率就地补偿，就是把电动机所需要的无功电流局限在电动机设备的最终端，实现无功功率就地平衡，使得整个变配电网络的功率因数都比较高，有效地减少输配电线路的无功损耗。

二、三相异步电动机运行功率因数及损耗三相异步电动机运行时，所消耗的功率包括有功功率和无功功率两个分量。

有功功率是用于电动机产生机械转矩并且驱动负载所需的功率，它的电流随负载的增加而增加，而无功功率，则是用于电动机内部的电场与磁场随着电源频率的反复变化，在负载与电源之间不断地进行能量交换时所消耗的功率。

无功电流在负载变化的情况下，其变化很微小，在相位上，电流的变化总是滞后于电压90°，所以是纯电感性质的。

在实际运行中，电源供给电动机的总电流是有功电流和无功电流的矢量和，当电动机处于满负荷运行时，有功电流大于无功电流，总电流的功率因数较高，而当负载下降时，有功电流减小，无功电流基本不变，所以功率因数降低。

无功补偿的三种应用方式：分散补偿、集中补偿、就地补偿引言：近些年，随之电网系统的完善，用电量经营规模的进一步扩大，电力工程的供应紧张使大家想起了降损环保节能，使用了无功补偿装置。

文中系统化详细介绍了低压无功补偿技术，并深入分析每个部件的选型和成套设备装置的技术，并对现阶段无功补偿的问题进行了一定的探讨和科学研究，以求同行业探讨。

1、无功功率并非不作功，它实际上有很大的用途。

它实际上是电感线圈性电磁场贮能与电容器电容性静电场贮能。

在交流电系统中，无功功率就保持稳定。

因为客户大多数是电动机，变压器等电感生负载，务必用容性输出功率来平衡它。

因此，无功补偿常见电力电容器。

据调查，在电网损耗中，10%的损耗为有功功率，而 30%~50%的损耗为无功功率。

海文斯电气案例：煤矿的电动机耗费的电磁能占所耗电量的 70%，而因为设计方案和应用等层面的缘故电动机的功率因素通常较低，一般约为cosφ=0.70。

要想更改这类现况，就必须把无功补偿列入到电网整体规划中，而选用选用无功补偿节能环保，既能够充分挖掘电网发展潜力又能够提升电能质量。

2、无功补偿方式低压无功补偿的总体目标是保持无功的就地平衡，一般采用商业用地方式有三种：分散补偿、集中补偿、就地补偿。

集中补偿一般在主变、配电站，但其补偿路线及变配电站的无功要求，可以填补就地补偿和分散补偿不足差的无功功率。

分散补偿一般高低压配电室室进行，补偿容积依据用电负荷状况尺寸而测算来的。

就地补偿是对大空间的某些负荷进行的，在负荷周边进行补偿，能够较大的降低电力能源的损耗。

这三种补偿方式，以就地补偿实际效果最好是，缺陷是其资金投入大，补偿机器设备利用率不高，有奢侈浪费怀疑。

在一般状况下三种方式相互配合应用，能够将供配电系统的无功补偿到有效的水平。

海文斯电气：以煤矿低压无功补偿设备在动力科的具体运用中的实际效果为例：以动力科回路所供的诸多变压器中的的 2# 变压器为例。

变压器为我矿设备科供电系统回路，在低压侧改装800kvar 无功补偿电容柜，设置 cosφ为 0.95，低于限值则全自动资金投入电容器组。

浅析低压无功补偿在工程中的应用及节能摘要: 无功补偿可降低电能损耗, 论述了异步电动机无功就地补偿、低压无功集中补偿技术及其应用。

提倡大力推广低压无功补偿, 以达到节能降耗的目的。

关键词: 低压无功补偿；节能1. 前言众所周知，由于我国人均能源资源短缺（尤其是油、气、水），环境容量（亦是资源）有限，西部生态脆弱，这个问题尤为严重，它将极大的制约我国的可持续发展以及为中华民族子孙万代生生息息留有生存空间。

近年来，我国gdp每年以10％的速度发展，能源消耗急骤增加，环境、生态日益恶化。

这种对自然无序的、掠夺性索取的发展模式已难以为继，实际上已造成当前十分严重的、不可逆转的后果，大自然的惩罚已经不断地凸现出来，并还要继续加重。

在这样的严峻形势下，中央高度重视节能减排工作，出台了一系列重大政策措施，2007年5月23日，国务院又印发《节能减排综合性工作方案》，对节能减排工作进行了全面部署，提出了新的要求。

为此我们针对在工程应用中的无功补偿进行浅析，优化设计，达到节能减排的目的。

2．理论分析交流异步电动机应用广泛, 所需无功功率最大, 未经补偿的综合负荷的自然功率因数为0.6~0.9,异步电动机比例较高的负荷的功率因数为0.6。

低压用户点多量广、比较分散,很多异步电动机都未装设无功补偿装置, 低压电网功率因数较低, 线路损耗及变压器损耗比较大。

针对目前对低压电网的无功补偿不重视的现状, 本文大力提倡推广异步电动机无功就地补偿及低压电网无功集中补偿, 以达到较明显的节能降耗效果。

低压补偿无功功率, 可采用并联电容器的方法, 可分散装设或集中使用, 能做到就地补偿无功功率以降低电网的电能损耗。

电容本身并不节电, 但电容电流可抵消电感电流, 从而减少输配电线路中流动的电流, 从而减少电流引起的损耗及电压降。

总之, 功率因数提高, 可减少输电线路和变压器电能损耗。

采用并联电容器作无功补偿,为了尽量减少线损和电压损失,宜就地平衡, 尽量减少无功功率的长距离、跨电压级的传送。

三相低压异步电动机就地无功补偿1、概述异步电动机功率因数很低，在电网负荷中异步电动机所占的比重较大，是城乡电网的主要无功负荷。

它使各级网损也相应增大，尽管在各级变电所、配电变及各厂矿企业内均装有集中无功补偿装置来提高功率因数，减少电网线损，但集中补偿不仅无法降低低压电网的线损，而且价格较贵。

特别是在乡镇，随着乡镇经济的发展，小型家庭式的生产方式在各地较为普遍，加上用户分散，低压网络较长，采用集中无功补偿，仍不能降低低压电网的线损。

低压电网的高线损率对正在实施的城乡电网同网同价政策带来困难，因此，必须对乡镇家庭的异步电动机推广低价的就地无功补偿。

三相低压异步电动机就地无功补偿就是一台与异步电动机特性相配合的电容器直接并联于该电动机，其保护仅利用原异步电动机的保护，不需要外加其它保护装置。

为实施城乡电网同网同价，应大力推广异步电动机就地无功补偿，建议电容器制造厂家应生产与异步电动机相配套的产品。

2、三相低压异步电动机就地无功补偿的好处用三相低压异步电动机就地无功补偿有以下好处：①简单、价低。

因为只是在电动机上并联一台合适的专用电容器就可，不需要外加其它保护装置，便于推广；②不仅能提高低压电网的功率因数，降低了线损，同时也提高了供电电网的功率因数，降低了配电网线损；③对用户来讲，节约了内线损耗，减少电费，同时可以不会因功率因数不合格而罚款（这对各厂矿企业内的异步电动机也同样）。

装置三相低压异步电动机专用无功补偿电容器，具有较好的经济效益；④提高了低压线路的功率因数，减少末端电压波动，改善了用户的电压，提高了电压质量，也增加了产品数量及质量；⑤因为补偿电容器随电动机投切，只要补偿的电容器容量配置适当，不存在无功过补偿，有较为理想的补偿效果。

用三相低压异步电动机就地无功补偿是一种经济、简单、高效、可靠的无功补偿方法，应在广大的乡镇和工矿企业推广。

为什么一个合适容量的电容器可以与异步电动机直接并联，而不需要外加其它保护装置，仅利用原异步电动机的保护就可，而且是一种经济的无功补偿。

浅谈无功补偿在低压电网中的应用摘要:无功补偿对电网系统有着重要的意义。

对电网进行适当的无功补偿，可以稳定电网电压，提功率因数和设备利用率，减小网络有功功率损耗，提高系统的经济效益。

文章论述了无功补偿的必要性和在低压电网的无功补偿方法。

关键词:电网无功补偿功率因数电容器技术的发展，为人们的生活带来了许多新的电器。

这此电器要求电网有更大的容量来支持。

很多的地方，小电网也发展成为大区域联网的系统。

这样，在大容量的电力系统就面临很多的问题。

如果其一旦遭到破坏，会带来巨大的经济损失。

这样，无功补偿技术就被广泛地应用。

在低压电网中，进行无功补偿的规划，一方面,能够提高电网工作的效率;另一方面,能够降低电能损耗,获得双赢的结果。

1 电网中无功补偿的必要性1.1 无功补偿降低了电网的投资提高了功率因数，使系统中的视在功率相应的减小，从而使电力网中的所有元件（发电机，变压器，输配电线路，电气设备）的容量减小，从而降低了对系统的投资。

1.2 无功补偿降低系统的能耗无功补偿后，总的电流相应减小，使设备与线路中的有功损耗降低。

按照概略估算，一个车间的功率因数从0.7增加到0.8，则它的电能损失可以降低到时原来的76%。

如果提高到0.9,则它的电能损失可以降低到原来的60%。

1.3 无功补偿能提高供电质量进行无功补偿后，线路和变压器的电压降减小，从而增加了输送能力并使供电质量提高。

2 低压电网中的无功补偿方法2.1 集中补偿在高、低压配电所内设置若干组电容器组，电容器接在配电母线上，补偿该配电所供电范围内的无功功率，并使总功率因数达到所规定的值以上。

如果电容器组容量较大，可采用电容器柜。

如果企业配电容量大，需大量采用电容器时行无功补偿，则另外建造电容器室。

这种方法便于集中运行管理，可以按负荷变动的需要调整投入的电容器台数和容量，能合理补偿无功功率和提高企业总的功率因数、提高供电质量。

2.2 分组补偿有的企业小功率异步电时机较多，可用分组补偿。

低压无功补偿计算公式低压无功补偿是电力系统中一种重要的电力质量控制技术，它通过补偿无功功率，提高系统的功率因数，减少电网的无功损耗，改善电力系统的稳定性和可靠性。

本文将从低压无功补偿的基本原理、计算公式、应用场景等方面进行阐述，以期帮助读者更好地了解和应用低压无功补偿技术。

低压无功补偿的基本原理是根据电力系统的功率因数及无功功率需求，通过连接无功补偿装置，即电容器或电感器等设备，来提供或吸收无功功率。

其中，电容器用于补偿电力系统的感性无功功率，电感器用于补偿电力系统的容性无功功率。

通过调节补偿装置的容量和连接方式，可以实现对系统功率因数的调节，以达到减少无功功率损耗、提高电网电压质量和稳定运行的目的。

低压无功补偿的计算公式是根据电力系统的功率因数和无功功率需求来确定补偿装置的容量。

一般来说，计算公式包括功率因数公式和无功功率公式两部分。

功率因数公式：功率因数 = 有功功率 / (有功功率^2 + 无功功率^2)^0.5无功功率公式：无功功率 = 有功功率 * tan(acos(功率因数))根据上述公式，可以通过已知的有功功率和功率因数，计算出对应的无功功率。

进而，根据无功功率的大小，来确定补偿装置的容量。

低压无功补偿广泛应用于电网、工矿企业和商业建筑等各个领域。

在电网中，低压无功补偿可以改善电网的功率质量，减少电网的无功损耗，并提高电能利用率。

在工矿企业中，低压无功补偿可以提高电力设备的运行效率，减少电力损耗，降低运行成本。

在商业建筑中，低压无功补偿可以提高电力系统的可靠性，稳定供电，避免因电力质量不佳而引起的设备故障和停电等问题。

低压无功补偿是一种重要的电力质量控制技术，通过补偿无功功率，提高系统的功率因数，减少电网的无功损耗，改善电力系统的稳定性和可靠性。

通过计算公式的应用，可以确定补偿装置的容量，以满足电力系统对无功功率的需求。

低压无功补偿广泛应用于电网、工矿企业和商业建筑等领域，为各个行业提供了稳定可靠的电力供应。
