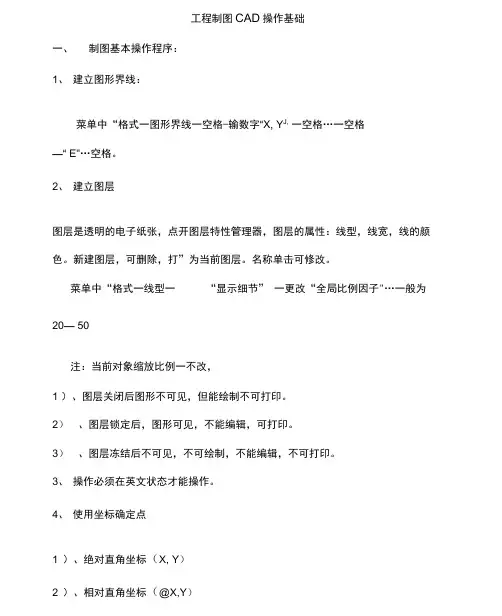

工程制图CAD操作基础

工程制图CAD操作基础一、制图基本操作程序：1、建立图形界线：菜单中“格式”—图形界线—空格-输数字“X，Y”—空格---“Z”—空格—“E”---空格。

2、建立图层图层是透明的电子纸张，点开图层特性管理器，图层的属性：线型，线宽，线的颜色。

新建图层，可删除，打√为当前图层。

名称单击可修改。

菜单中“格式”—线型—“显示细节”—更改“全局比例因子”---一般为20—50注：当前对象缩放比例—不改，1）、图层关闭后图形不可见，但能绘制不可打印。

2）、图层锁定后，图形可见，不能编辑，可打印。

3）、图层冻结后不可见，不可绘制，不能编辑，不可打印。

3、操作必须在英文状态才能操作。

4、使用坐标确定点1）、绝对直角坐标（X，Y）2）、相对直角坐标（@X,Y）相对坐标是相对上一点而言，闭会—C—空格，二、常用的命令：1、画直线：L—空格—输数值—空格，2、偏移：O—空格---输偏移数值—空格---选对象—往偏移方向点。

封闭图形可整体偏移，针对封闭图形只偏移单线：XL—空格—O—空格3、对象捕捉F3，栅格F7，正交F8，捕捉F9、极轴F10，对象追综F114、修剪：TR 修剪必须是两根相交线才能操作。

TR—空格—选择1）、TR—空格—选择—空格—剪哪选哪2）、TR—空格—选择边界对象3）、TR—空格—空格--剪哪选哪4)、TR—空格—空格—按住shift—选择延伸的对象5）、TR--空格—空格—F--空格（快速修剪）一次最多可修两条。

6）、TR--空格—空格—E--空格--E—空格（假设延伸修剪）5、延伸：EX--空格—空格—延伸谁就点谁延长线：可点击线，光标拖动蓝块线条延长6、镜像：（对象性复制）mi--空格—选择对象--空格—指定对象线的一点—F8---是否—是选Y或N （Y是删除原图，N是保留原图）7、移动：m-空格—选定对象点—右击对象捕捉—打开中点—点击---空格8、旒转： RORO--空格—选择对象—旒转中心—点下一点或输180度—空格9、复制：CO--空格—选择对象---空格三、常用的操作：1、垂足、延伸、中点、交点、端点等单右击捕捉对象—设置—打开选择，一般画图要关闭捕捉。

2、操作要看操作栏，按照提示操作，不能哪样操作按ESC均可退回或空格--空格—空格。

若找不上工具栏----右单击图层右边栏---找“修改”打√。

3、园的绘制：C—空格—定园心1）、园心半径操作： C--空格--R—空格—输半径值--空格2)、园心直径操作： C--空格--D—空格—输直径值--空格3）、两点画园操作：C--空格—2P—空格—点二点--空格4）、三点画园操作：C--空格—3P—空格—点三点--空格5）、两线相切： C--空格—T—空格—菜单“绘图”下园C点开—相切，相切，半径（T）--输半径值---空格6)、三角形内园相切：C--空格—T—空格—菜单“绘图”下园C点开—相切，相切，相切—点击三边---空格4、选择：1）、点击选择2）、窗口选择（从左向右拖出实线框），完全包含物体被选中。

3）、窗口选择（从右向左拖出虚线框），完全包含和与窗口相交物体被选中。

4）、减选---按住shift5)、全选---Shift5、园分四等分：从菜单“绘图”下“点”打开—选择“定数等分”—选择对象---空格—输入要等分的块数---空格6、多线：一次性绘制多条平行直线，最多可包含16条，默认为两条，一次性绘制的多线是一整体，ML—空格。

1）、在默认状态下，比例是两线之间的宽度，对正哪根线与光标重合。

2）、ML-空格，比例*样式=实际线宽3）、多线：ML—空格—J—空格—Z—空格—S—空格—输墙厚—空格—勾墙线。

4）、多线要修剪，必须炸开， X—空格—选择对象--空格TR--空格--空格—修剪7、构造线：（无限长的线）XL—空格1）、XL---空格—H—空格—点击画水平构造线2）、XL---空格—V—空格—点击画垂直构造线3）、XL---空格—A—空格—输角度—空格--点击画对象构造线—与其相交角度线8、相对极坐标—绘制带有精确度1）、 L—空格--@R(长度)<A(角度)2）、极轴F10 对极轴修改右击极轴承—打开“设置”—修改“增量”3）、角度覆盖法 <和度数输<和输度数4）、倒直角：CHA—空格—D—空格—输数字1---空格——输数字2点—空格—点击被倒角的边即可。

5）、倒园角 F—空格—R—空格—指定输入数字（半径不大于边长）--空格—点击被倒角的边即可。

9、平行线的画法1）、两条非平行线半径=0 自动延伸，直线相连接F—空格---选择相交线2）、两条平行线半径=0 自动延伸，直径相连成半园。

F—空格---选择相交线3）、两条平行线任意半径自动延伸，以半园相连接F—空格---选择相交线10、画弧线：A--空格—点端点—点就近点—点终点---空格11、矩形画图1)、REC--空格—D—输长度--空格—输宽度--空格2）、REC--空格—交点—相对直角坐标--空格3)、绘制元角矩形:REC--空格—F--空格—指定半径（注：半径大于矩形长度的一半）--输坐标值(@x,y) ----空格4）、指定参照点坐标画矩形：iD--空格—指定参照点—REC--空格—输坐标值(@x,y) --空格--输下一点坐标值(@x,y) --空格12、多边形画图单点 PO---空格—选择对象多点：菜单“绘图”下“点”1）、DiV(定数等分)---选线---输入等分数（如：六等分）--- 空格2）、ME（定距等分）—选择对象—输入定距--空格3）、正多边形 POL○1 POL--空格—输边的数量--空格—指定中心点—选择（内接于园或i）或（外切于园或C）--R--空格—输R值--空格.注：1）奇数点多边形的中心线点是顶角到对边中点连线的交点。

2）偶数点多边形的中心线点是对角线连线的交点。

3）正多边形内接于园，半径指正多边形中心点到多边形边角的距离4）、正多边形外切于园，半径指正多边形中心线到多边形边的垂直距离○2、指定边长绘制多边形POL-- 空格—输边数（如：7边形就输7）—E---空格—指定一端点<角度（如：<150就输15）--空格---D--空格—输边长值--空格.4)、点的样式选择：菜单“格式”---点样式---选择13、多线的样式：菜单“格式”下的“多线的样式”菜单“格式”--“多线的样式”---对话框—新建---输入样式名称—继续---更改偏移量（包括：添加，删除，线形，颜色）---确定---确定。

（置为当前（U））14、多段线PL：一次性绘制是一个整体，在绘制中可实现线宽变化，并且可实现直线到园弧的转换。

PL----空格---指定起点（绝对坐标）---w---空格------下一点（绝对坐标）w---空格----下一点（绝对坐标）---- 注：PL整体向外偏移：建筑外墙有门窗已打断使用PL连线后整体外偏作散水。

Di(测量) LEN(测量)--- 点击---15、将普通线转化为多段(PE)PE--空格---选择多段线---转换二维转化为三维，第一便于测量，必须为封闭的整体16、相对坐标 @R<a a是要绘制的线与0度方向的夹角。

a=【 (n-2)*1800】/n17、射线：Ray—空格---点击指定起点18、画园弧：Arc 画矩形：RECArc---空格---点击指定起点1----点2---点3---空格Arc----空格---A---E---R---空格19、样曲线：SPL---空格---点击指定起点1----点2---点3--…………空格20、画椭圆：ELEL---空格---点击指定三点（长度、宽度…）--空格1)、指定两轴长度绘制椭圆，2）指定画椭圆中心。

3）、椭圆弧EL空格A再空格4）旋转600等轴测椭圆（短轴=1/2长轴）当画园不园就RE--空格---点击，重新生成。

21、块：创建块B（内部）本文件用完就消失。

插入块i画块W(外部)存入电经常用。

22、缩放：SCSC--空格---选择对象---空格注：0—1之间为缩小，大于1为放大。

23、填充：H不封闭区不正常填，能不正常填充，封闭区正常填充1）、拾取填充区，2）、选择图案（图案填充和灰变色）。

从图案ANGLE中小三角找。

3）、确定填图（角度和比例）4）怎样设置：关联和不关联，设置关联和不关联填充物随图层变化5）、填色模式：从右下边小三角找。

普通：从点击起，由外向内。

外部：从点击起，只由外向填充最外包。

忽略：由外向内全部填充。

H--空格---拾起点---空格6）、颜色填充：一种是渐变色，一种是图案（SOLDI）24、阵列：AR一是矩形阵列，一是环形阵列AR---空格---选择对象---空格注：行偏移和列偏移都是对象中心---中心之间的距离，拾取中心。

并注意角度变化（逆正、顺负）。

25、拉伸：S1）、不能用窗口选择，交叉选择方式选择对象。

2）、只能包含部分端点（全部选择是移动功能）3）、只能拉伸有端点的物体。

36、打断：BR---空格---选择节点1---空格---选择节点2---空格37、合并：JOJN同PE一样，合并针对曲线，PE针对直线段。

四、标注与文本1、输入文本：MT是多行文本；DT是单行文本MT—角点---J1）、汉字为“仿宋体GB2312”；英文：“txt”字体和数字2）、“字文格式”中找—特殊文字3)、特殊符号：2/3堆叠---2/3∨100+0.5∧-0.5堆叠100+0.5-0.55/6 5#6—选中堆叠5/6 5 3∧—选中堆叠53 5∧3—选中堆叠53% % C变成Φ % % D变成。

% % P变成+-输入文本时，单击右健选择符号注：MT--空格—选择第一点拉框出现对话框“文字格式”在右”三角”下拉菜单的“其它”命令查找。

2、输入文本DT---空格---高度---空格---角度---空格DT---空格-- 空格---空格3、标注格式1）、从“格式”菜单---打开“标注样式”---“标注样式管理器”---选择“修改”---打开“符号与箭头”在第一项【实心闭合】右三角下拉可找“建筑标记”---设置完成后切选择【标注文字为前缁（P）】---确定2）、工具栏---右健单击---标注前打√可以弹出“标注”工具栏。

其中：线型标注：是标注垂直和水平的标注。

对齐标注：是标注非水平和垂直的标注。

弧长标注：是标注园弧的标注半径标注：是标注园或园弧的标注折弯标注：是标注弯折的标注直径标注：是标注园的直径的标注角度标注：是标注园弧、园、直线或指定交角的标注快速标注：是先选择后标注连续标注：必须先画一个标注，才能连续标注。

基线标注：必须先有一个基准标注才能标注快速引线：编辑标注：编辑文字：旋转：将文字旋转角度。
